下载文档原格式

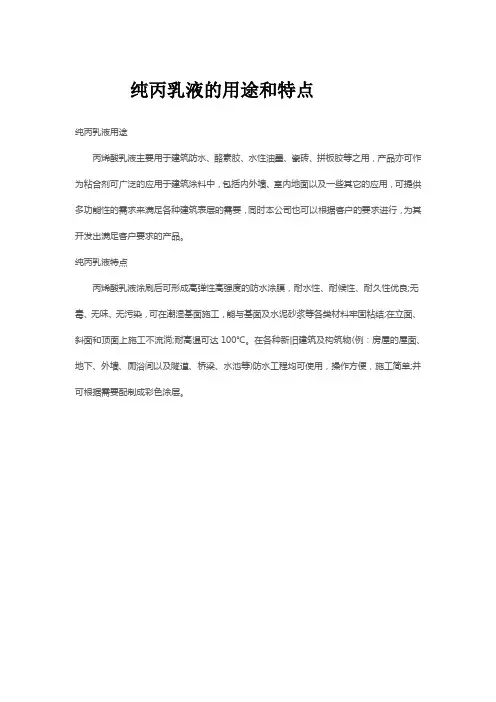

纯丙乳液的用途和特点
纯丙乳液用途
丙烯酸乳液主要用于建筑防水、酪素胶、水性油墨、瓷砖、拼板胶等之用，产品亦可作为粘合剂可广泛的应用于建筑涂料中，包括内外墙、室内地面以及一些其它的应用，可提供多功能性的需求来满足各种建筑表层的需要，同时本公司也可以根据客户的要求进行，为其开发出满足客户要求的产品。
纯丙乳液特点
丙烯酸乳液涂刷后可形成高弹性高强度的防水涂膜，耐水性、耐候性、耐久性优良;无毒、无味、无污染，可在潮湿基面施工，能与基面及水泥砂浆等各类材料牢固粘结;在立面、斜面和顶面上施工不流淌;耐高温可达100℃。
在各种新旧建筑及构筑物(例：房屋的屋面、地下、外墙、厕浴间以及隧道、桥梁、水池等)防水工程均可使用，操作方便，施工简单;并可根据需要配制成彩色涂层。

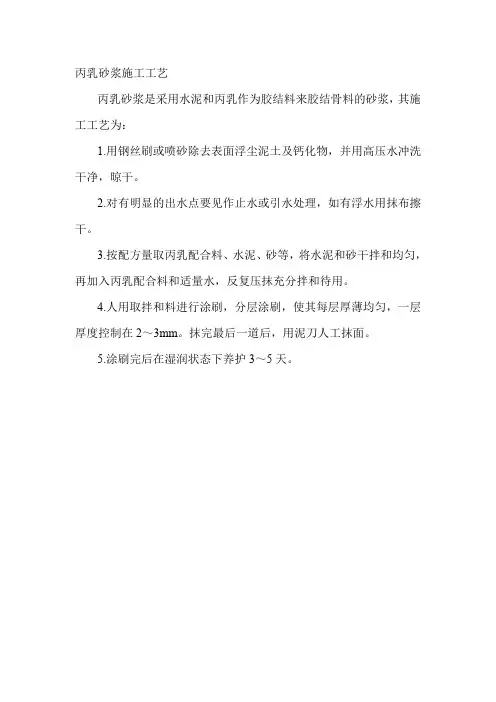

丙乳砂浆施工工艺
丙乳砂浆是采用水泥和丙乳作为胶结料来胶结骨料的砂浆，其施工工艺为：
1.用钢丝刷或喷砂除去表面浮尘泥土及钙化物，并用高压水冲洗干净，晾干。
2.对有明显的出水点要见作止水或引水处理，如有浮水用抹布擦干。
3.按配方量取丙乳配合料、水泥、砂等，将水泥和砂干拌和均匀，再加入丙乳配合料和适量水，反复压抹充分拌和待用。
4.人用取拌和料进行涂刷，分层涂刷，使其每层厚薄均匀，一层厚度控制在2～3mm。
抹完最后一道后，用泥刀人工抹面。
5.涂刷完后在湿润状态下养护3～5天。
丙乳砂浆标号1. 引言丙乳砂浆是一种常用的建筑材料，广泛应用于建筑施工中的砌筑、抹灰、填缝等工序中。
为了保证施工质量和安全性，对丙乳砂浆进行标号是非常必要的。
本文将详细介绍丙乳砂浆标号的相关内容。
2. 丙乳砂浆标号的定义丙乳砂浆标号是对砂浆进行分类和评定的一种标准，用于确定砂浆的强度等级和配合比。
标号由数字和字母组成，表示了砂浆的强度等级和配合比的具体参数。
3. 丙乳砂浆标号的组成丙乳砂浆标号通常由两部分组成：数字和字母。
3.1 数字部分数字部分表示砂浆的强度等级，一般从M1.0到M7.5，其中M1.0表示砂浆的最低强度等级，M7.5表示砂浆的最高强度等级。
数字越大，表示砂浆的强度越高。
3.2 字母部分字母部分表示砂浆的配合比。
常用的字母有S、M、L、F等，分别表示标准配合比、中等配合比、低配合比和高配合比。
字母部分的选择与砂浆的使用要求和施工环境有关。
4. 丙乳砂浆标号的意义丙乳砂浆标号的使用有以下几个重要意义：4.1 确定砂浆的强度等级丙乳砂浆标号可以根据砂浆的强度要求，选择合适的标号，确保施工过程中使用的砂浆具有足够的强度，以满足工程的要求。
4.2 确定砂浆的配合比丙乳砂浆标号中的字母部分表示了砂浆的配合比，可以根据不同的施工环境和使用要求，选择合适的配合比，以确保砂浆具有良好的工作性能和施工性能。
4.3 提高施工效率和质量通过丙乳砂浆标号的使用，可以对砂浆进行分类和评定，使施工人员在选择和使用砂浆时更加方便快捷，从而提高施工效率和施工质量。
5. 丙乳砂浆标号的选择在选择丙乳砂浆标号时，需要考虑以下几个因素：5.1 工程要求根据具体的工程要求，确定砂浆的强度等级和配合比。
对于需要承受较大荷载的结构部位，应选择较高的强度等级；对于一般的室内装修工程，可以选择中等强度等级。
5.2 施工环境根据施工环境的不同，选择合适的砂浆标号。
在潮湿环境或高温环境下，应选择具有良好耐水性和耐高温性能的砂浆标号。
水利工程常见混凝土质量缺陷及处理方法【内容提要】：混凝土浇筑不当，拆模后往往会出现质量缺陷。
针对出现的麻面、错台挂帘、裂缝、气泡、蜂窝、拉结筋外露、止水螺栓孔洞封堵、施工缝不直、施工缝处止水螺栓孔渗漏、顶面压光效果差为大家介绍一些处理方法。
1．麻面成因：由于模板内表面粗糙、未清理干净、润湿不足；模板拼缝不严密而漏浆；混凝土振捣不密实，气泡末排出及漏振所致。
处理措施：浅层麻面：人工采用砂纸对麻面进行打磨，使麻面部位与四周混凝土表面颜色顺接。
较深的麻面：将麻面处松散混凝土凿除，至母体密实面，用压力水冲洗湿润，采用水泥素浆掺建筑胶（黑水泥、白水泥用量根据现场试配）或环氧胶泥，对凿除面进行修补。
修补后及时进行养护，修补后的混凝土用小锤敲击应由硬实感。
环氧胶泥两个组份的配比：A组份：B组份=2：1。
拌制须设拌和平台，台面保持水平。
称量器具要用10Kg以下的台秤、保证精度不大于5克。
称量与拌和容器要求开口大，深度小，利于拌和与施工操作。
根据施工需要，环氧胶泥中可加入水泥，水泥的掺加量为环氧胶泥重量（A组份+B组份）的20%。
水泥应新鲜、无结块、无受潮现象，因此，带入施工现场的水泥不要过多。
环氧胶泥拌和（1）在拌和容器直接称量A组份；（2）先加入计算出需要的水泥重量，称量好倒入A组份中并用三角铲搅拌均匀。
（3）计算出需要加入的B组份的重量，在拌和容器中直接称量出B组份。
（4）把以上称量出的材料充分用三角铲拌和均匀，拌和好的环氧胶泥应颜色均匀一致。
预防措施：①模板表面应清理干净，不得粘有干硬的水泥砂浆等杂物。
②浇筑混凝土应浇水充分湿润，模板缝隙应用油毡条、胶带纸、腻子等封堵严密。
③模板隔离剂应选用长效的，涂刷应均匀，不得漏刷。
④混凝土必须岸操作规程分层均匀振捣密实，防止漏振；每层混凝土均应振捣至气泡排除为止。
2.错台、挂帘成因：（1）模板接缝不好，平整度要求不高而形成的错台；（2）模板外支撑不稳固，混凝土浇筑过程中出现局部跑模、模板变形等原因形成的错台处理措施：（1）错台宽度小于1cm的错台，处理方法为：直接进行打磨处理，先用合金磨光片快速打磨，预留5mm厚度，然后用砂轮磨光片打磨至设计轮廓，最后用砂纸磨光；（2）错台宽度大于1cm的错台，对形成错台的部位，首先将突出的砼凿除，预留约5mm厚度，然后对预留的部位作打磨处理。
丙乳砂浆配方丙乳砂浆配方呀，这可有点小意思呢。
咱先来说说丙乳砂浆里的水泥吧。
水泥那可是基础中的基础，就像盖房子的砖头一样重要。
一般呢，咱得选质量好的水泥，标号合适的，可不能马虎。
你想啊，如果水泥质量不行，那整个丙乳砂浆的质量可就没保障了。
再讲讲丙乳吧。
丙乳就像是给砂浆加了个小魔法。
它的量可得把握好，不能太多也不能太少。
太多了呢，砂浆可能会变得太黏糊，就像胶水放多了的浆糊一样，不好使。
太少了呢，又发挥不出它的神奇功效。
就像做菜放盐，多了咸得没法吃，少了又没味道。
沙子也是个关键角色。
沙子的粗细得合适，太粗了砂浆不细腻，太细了又可能影响强度。
就像人穿衣服，太大了松松垮垮，太小了又紧绷绷的不舒服。
咱得找那种刚刚好的沙子，让它和水泥、丙乳完美搭配。
水也不能被忽视哦。
水就像个调和剂，它的量决定了砂浆的稠度。
水多了砂浆稀得像汤，根本没法用。
水少了呢，砂浆干巴巴的，也没法好好涂抹。
要找到那个微妙的平衡点，让砂浆有合适的流动性，就像给它注入了活力一样。
在调配的时候呢，还得注意搅拌的均匀程度。
你可不能这儿搅拌两下，那儿搅拌两下就完事儿了。
得仔仔细细地搅拌，让水泥、丙乳、沙子和水都充分混合。
就像大家一起跳舞，得配合得好好的，不能各跳各的。
而且呀，不同的使用场景，丙乳砂浆的配方可能还得稍微调整调整。
比如说，如果是用在室内的小修补，和用在室外大面积的墙面涂抹，那配方就可能有点小差别。
这就像不同场合得穿不同衣服一样，得根据实际情况来。
咱做丙乳砂浆配方，就像在做一个小艺术品。
每个成分都有它的作用，每个步骤都得用心对待。
这样做出来的丙乳砂浆，才能既好用又耐用，就像一个贴心的小助手，在建筑或者修补的工作里发挥大作用呢。
在这个过程中，可能会遇到些小麻烦。
比如说刚开始怎么都调不好稠度，或者搅拌的时候总有小块块。
这时候可别灰心，多试几次，就像学走路，摔几跤就学会了。
只要有耐心，一定能调出完美的丙乳砂浆配方。
丙乳砂浆修补混凝土表面施工工法1前言水工混凝土建筑物随着其使用年限的增长，老化病害现象会日趋严重，混凝土老化造成的结果是裂缝的存在，裂缝往往是多种因素联合作用的结果，严重的裂缝和表面剥蚀及钢筋锈蚀不仅危害水工混凝土建筑物的整体性和稳定性，而且还会产生大量的漏水，使建筑物的安全运行受到严重威胁，加速混凝土结构老化，缩短水工混凝土建筑物的使用寿命,同时渗漏会导致水量的损失，影响到工程经济效益和社会效益。
如何更好地解决这一问题，延长现有混凝土建筑物的使用寿命，使其在节省投资的前提下出色地发挥工程效益，已经成为水工建筑物加固改建的重要课题。
本工法根据中国水利水电第十三工程局在山东省微山县承建的韩庄节制闸加固改建工程施工经验，介绍了喷射丙乳砂浆技术在混凝土表面修补工程中的应用和施工方法，为该项技术今后在水工混凝土建筑物防护修补工程中推广应用，提供了可借鉴的基础数据和参考资料。
2工法名称丙乳砂浆修补混凝土表面施工工法3工法特点在混凝土表面修补工程中，选用力学性能优且具有良好水工特性的修补材料，是保证混凝土建筑物正常运行的关键，丙乳砂浆由于具有优异的粘结、抗裂、防水、防氯离子渗透、耐磨、耐老化等性能，其与老混凝土有较高的粘接强度，以及较低的弹性模量，在老混凝土建筑物的修补应用中，和树脂基修补材料相比具有成本低、耐老化、易操作、施工工艺简单及质量容易保证等优点，可在水工混凝土建筑物各种老化加固处理中使用和推广。
4适用范围适用于采用喷射丙乳砂浆技术，对老混凝土表面修补处理施工。
5工艺原理丙乳砂浆即丙烯酸共聚乳液改性的聚和物水泥砂浆，具有对钢筋和老混凝土优异的粘结性能，良好的变形性，优良的力学性能和抗冻融性，其氯离子渗透深度为普通砂浆的1／10。
因此，它是作为老混凝土防碳化的最理想的修补加固材料。
丙乳砂浆的施工与普通砂浆的施工有所不同。
由于丙乳的掺入，起到了减水剂的作用，使得丙乳砂浆具有优良的和易性，给采用喷射工艺施工带来了极大方便。
丙乳砂浆在钢筋混凝土防碳化中的应用及其效果 【摘要】钢筋混凝土的碳化问题是水工建筑物管理中的难度，现在宿县闸枢纽节制闸工程中也应用了丙烯酸脂共聚乳液水泥砂浆封闭混凝土表面防碳化，实际效果表明，丙乳砂浆是钢筋混凝土防碳化的较理想涂料。本文对丙乳砂浆封闭施工的方法进行了详细介绍，并给出了碳化破坏时间的计算方法。 【关键词】钢筋混凝土 ；防碳化；工艺；丙乳砂浆 abstract: this paper described acrylic emulsion mortar closed construction method in detail, and gives the calculation method of the carbonation failure time.key words: reinforced concrete; anti-carbonation; process; acrylic emulsion mortar 中图分类号tu2文献标识码：a 文章编号：2095-2104（2012） 钢筋混凝土强度高、耐腐蚀、寿命长，是理想的水工建筑物结构，在我们淮北平原一带，宿县闸是首例使用丙乳砂浆进行防碳化处理的工程。宿县闸于1966年底开工，1970年5月基本建成。经过30余年的运行，闸墩碳化最大深度达到20mm。虽经多次整修，主体工程仍出现很多问题。经安全鉴定，该闸已属三类险闸。设计要求闸墩进行防碳化处理，清理厚度20mm,丙乳砂浆厚度20mm 。 60年代以来钢筋混凝土才逐步普及，目前已普遍被采用，成为我国水利工程中使用最普遍、数量最多的建筑结构。钢筋混凝土虽然具备上述优点，但不足的是碳化反应破坏保护层，使钢筋锈蚀， 影响工程寿命，所以研究探讨防止或延缓钢筋混凝土碳化的方法已成为当前水利工程管理中的当务之急。我国南方地区已经利用丙乳砂浆封闭混凝土表面，切断水和空气侵入的通道，对延缓碳化过程、防止碳化起到了显著的作用，但在北方地区尚未应用。 1、混凝土碳化机理及丙乳砂浆封闭的作用 所谓碳化，就是混凝土受到空气中二氧化碳的侵蚀作用，导致钢筋锈蚀、混凝土破坏的过程。混凝土是由水泥、砂、碎石和水混合凝固后的建筑材料。水泥水化后主要产物是氢氧化钙ca（oh）2，它使混凝土呈碱性，ph值为12~14。钢筋在碱性介质中，表面形成钝化膜，对钢筋起到保护作用。而空气中的二氧化碳通过混凝土表面的裂隙进入混凝土中与氢氧化钙反应生成碳酸钙和水，降低了混凝土的碱性，当ph值降低到11时，钝化膜开始破坏，使钢筋直接接触到水和空气而发生锈蚀，产生氢氧化铁fe（oh）2，体积增加2~3倍，在混凝土内部产生膨胀应力，使混凝土保护层胀裂，加剧了水和空气的渗入，促使钢筋进一步锈蚀，因此恶性循环，导致混凝土剥落，直至破环。 使用丙乳砂浆封闭混凝土表面不但与老混凝土粘结好，强度高，而且由于聚合物胶乳形成的薄膜填充了浆体中的孔隙，切断了与外界的联系的通道，改善了其物理组织性能，因而起到抗渗、抗碳化、抗有害离子侵入等作用。丙乳砂浆是目前比较理想的保护密封材料。 2、碳化破坏时间的计算 混凝土中的钢筋并非从碳化开始就锈蚀，而是在碳化深度达到钢筋位置时（即超过保护层厚度），钝化膜开始破坏，钢筋开始锈蚀。为了使钢筋免遭锈蚀，必须在其尚未锈蚀前即进行有效的封闭处理。我们把碳化深度达到保护层厚度时的临界时间称为碳化破坏时间。碳化破坏时间与保护层厚度、二氧化碳浓度及其在混凝土中扩散能力有关，可以用下式进行计算：
浅谈丙乳砂浆的特性及其应用
摘要：丙乳砂浆由于具有优异的粘结、抗裂、防水、防氯离子渗透、耐磨、耐老化等性能，是一种新型混凝土建筑物的水泥基护面修补材料，和树脂基修补材料相比具有成本低、耐老化、易操作、施工工艺简单及质量容易保证等优点。
可在水工混凝土建筑物各种老化加固处理中使用和推广。
关键词：丙乳；丙乳砂浆；防渗；防水；防腐护面；修补材料。
一、丙乳砂浆特性
丙乳是丙烯酸脂共聚乳液的简称，是一种高分子聚合物的水分散体，是一种水泥改性剂，是由南京水利科学研究院科研成果直接转化而成的产品， 1986年已通过水利部鉴定，1988年获国家科技进步三等奖。
已列入《工业建筑防腐设计规范》（gb50046-95）作为化工耐腐蚀材料。
加入水泥砂浆后为聚合物水泥砂浆，属于高分子聚合物乳液改性水泥砂浆，适用于水利、公路、工业及民用建筑等钢筋混凝土结构的防渗、防腐护面和修补工程。
丙乳砂浆中聚合物膜弹性模量较小，它使水泥浆体内部的应力状态得到改善，可以承受变形而使水泥石应力减少，产生裂缝的可能性也减少，同时聚合物纤维越过微裂缝，起到桥架作用，缝间都有聚合物纤维相连，所形成的均质聚合物框架，作为填充物跨过已硬化的微裂缝，限制微裂缝的扩展，微裂缝常在聚合物膜较多处消失，显示聚合物的抗裂作用；另外，聚合物有减水作用，使砂浆的水灰比减小，聚合物膜填充了水泥浆体的孔隙，切断了孔隙与外界
的通道，起到密封的作用。
1、丙乳砂浆的主要物理力学性能
丙乳砂浆与传统用环氧树脂砂浆相比，更显示其优越性，不仅成本低，而且施工方便，并适合潮湿面粘结，克服了环氧砂浆常见其膨胀系数大于基混凝土而易开裂脱落的缺点，丙乳砂浆施工与普通砂浆相似，可人工涂抹，也可机械喷涂，与基础温度适应性好，耐大气老化，使用寿命同普通水泥砂浆。
1.1、优异的粘结性能。
丙乳砂浆与同灰浆比普通水泥浆相比，与老砂浆及钢板的粘结强度提高4倍以上。
丙乳砂浆不仅和老砂浆（混凝土）有很高的粘结强度，而且它的弹性模量、热膨胀系数与基底混凝土更接近，是一种非常优异的新老混凝土粘结和修补材料。
1.2、抗渗能力强。
丙乳砂浆的密实性远远优于同种灰浆比普通砂浆，抗氯离子渗透能力提高8倍以上，抗水渗透性提高3倍以上，2天吸水率降低10倍，抗渗性提高115倍。
1.3、耐腐蚀性能好。
丙乳砂浆能耐2％以下硫酸，5％以下盐酸、硝酸和氢氟酸，20％以下氢氧化钠、氨水、尿素、乙醇、苯及多种盐类的腐蚀。
1.4、优异的抗冻性能。
抗冻指标＞f300次，丙乳砂浆的相对弹性模量仍在95％以上、失重几乎接近于零。
1.5、力学性能显著提高。
与同类灰浆比普通水泥砂浆相比，抗拉、抗折强度分别提高35％和50％。
极限引伸率提高1～3倍。
弹
性模量降低，收缩减少，抗裂性能显著提高。
1.6、抗老化性能好。
经2160小时碳弧紫外线加速老化，性能同普通水泥砂浆，已有20年的使用实例。
1.7、该产品无毒、无害、无环境污染。
二、丙乳的使用方法及注意事项
1、丙乳需贮存在0℃以上环境中，保存期为2年，丙乳砂浆施工要求气温高于5℃。
2、一般使用强度等级为32.5级以上硅酸盐或普通硅酸盐水泥，砂子需过2.5mm筛，水泥及砂子均需满足相关规范规定。
3、施工前须清除基底表面污物、尘土和松软、脆弱部分，并对基面加以喷砂或人工凿毛（深度1～2mm），然后用清水冲洗干净，施工前应使待施工基面处于饱和状态（但不应有积水），在薄层修补区的边缘宜凿一道3～5cm深齿槽，增加修补面与老混凝土的粘结。
4、根据工程要求，选定灰浆比及丙乳掺量。
防腐抗渗要求高的应选灰浆比1：（1.5～2）砂浆，丙乳掺量为水泥量25～30％。
要求较低者，灰浆比为1：丙乳掺量为15～20％。
施工前根据现场水泥和砂子及施工和易性要求通过试拌确定水灰比。
5、丙乳砂浆拌制时，先将水泥、砂干拌均匀，在加入经试拌确定的水量及丙乳，充分拌和均匀，材料必须称量正确，尤其是水和丙乳，拌和过程中不能随意扩大水灰比。
每次拌制的砂浆，要求能在30～45分钟内使用完，不宜一次拌和过多。
6、在涂抹砂浆时，修补面上需先用丙乳净浆打底，净浆配比为1㎏丙乳加2㎏水泥搅拌成浆，在净浆未硬化时，即铺筑丙乳砂浆。
仰面和立面施工，涂层厚度超过7mm时，需分二次模压，以免重垂脱空，砂浆铺筑到位后，用力压实，随后就抹面，注意向一个方向抹平，不需要来回多次抹，不需要第二次收光。
修补面积较大时，可隔块跳开分段施工。
7、丙乳砂浆表面略干后，宜用农用喷雾器喷雾养护或薄膜覆盖。
一昼夜后，再洒水养护七天即可自然干燥。
在阳光直射或风口部位，注意遮阳、保湿。
8、大面积施工，可采用机械喷涂。
9、所有施工机具都应在施工前后清洗干净，施工完毕后更要及时清洗。
三、丙乳砂浆的应用情况
1、丙乳砂浆在大坝坝面、隧洞等混凝土和钢筋混凝土建筑物防渗处理上的应用
由于丙乳砂浆具有优异的抗渗性和潮湿面粘结性，是一种经济、耐久的防渗处理材料。
以防渗为目的的工程有：福建连江县山仔碾压混凝土坝、南京栖霞山水库、广西蒙山水库等，均取得良好效果丙乳砂浆还在引水入秦工程隧道防渗衬砌，江苏江浦引驷水库工程钢筋混凝土渡槽渗漏，贵州松挑县架枧水库渠倒虹吸管渗漏，安徽芜湖沿江防洪墙防渗等工程中应用，取得了良好的技术、经济和社会效益。
2、丙乳砂浆在高层建筑地下室、屋顶、水池水塔防渗处理和修补工程上应用。
丙乳砂浆既能防止回填土磨损，与建筑物同寿命，又无污染，潮湿基面不用烘干，故比常用的氰凝、沥青防水卷材优越。
如南京西方巷综合楼、龙江高教公寓、山东日照港务局明珠商场地下室裂缝渗漏修补等，效果显著。
丙乳砂浆也可用作建筑物屋面防水材料和渗漏修复材料，如太平花园、凯丰、大都市房地产开发公司均采用丙乳砂浆作防水，效果良好。
丙乳砂浆无毒，可用于自来水池渗漏修补，在一些城市中自来水池蜂窝麻面，漏水严重，用丙乳砂浆处理，恢复正常使用，如南京车管所屋顶游泳池渗漏、华联大厦地下水池渗漏，经丙乳砂浆处理效果良好。
3、丙乳砂浆在防锈蚀、防腐工程上的应用
由于丙乳砂浆粘结及密实性好，可有效抵抗co2和氯离子等介质侵入，所以丙乳砂浆是建筑物防腐保护涂层和修补的既经济、又耐久的最佳材料。
用丙乳砂浆防海水及氯盐腐蚀的工程：连云港码头修补、山东三山金矿海水循环池表面防腐、上海氯碱总厂盐库防腐陈家冲溢洪道公路桥大梁裂缝修补，河南信阳水库、南湾水库、湖南岳阳铁路山灌区等；用丙乳砂浆作防化学腐蚀工程有：南京晨光机械厂铸钢车间屋面板防腐蚀气体、上海浦东化工厂化肥仓库地面防腐、广东黄埔氮肥厂仓库等均取得良好效果，最长使用年限
已达20年。
4、丙乳砂浆在大坝溢流面和建筑物冻融破坏修补上的应用
丙乳砂浆具有优异的抗冻性，又可薄层修补。
对冻融破坏建筑物，传统做法需凿除老混凝土20～30cm，再补焊钢筋网浇筑引气混凝土，既费工、费时，又费材料，采用丙乳砂浆只需作2cm抗冻薄层。
采用丙乳砂浆作抗冻融破坏修补的工程有：黑龙江镜泊湖发电尾水渠和调压塔、北京西至斋、潘家口水电站等，修补后运行最长的已10多年，迄今完好无损。
5、丙乳砂浆在公路桥修补工程中的应用
混凝土道路因养护不充分，或施工后即下雨，造成松顶、凹坑，采用丙乳砂浆薄层修补，效果良好。
如宁杭公路马群段、新安江水电站混凝土路面、江苏万福闸公路面板等。
实践证明，丙乳砂浆是一种具有优异的抗渗性、抗腐蚀性、抗冻融性，粘结力极强的工程修补施工材料，值得广泛推广。
参考文献：
1、黄国兴，陈改新著，《水工混凝土建筑物修补技术及应用》，中国水利水电出版社出版社，1999年3月，p4～p124。
2、nbs水泥该性剂-丙烯酸脂共聚乳液介绍，http：
/kjcy.rdgs_c00.htm
3、吴绍章，林宝玉，《混凝土工程新材料设计与施工》，水利水电出版社，2002年7月。
4、杨定华，《抗碳化法18—中国堤防工程施工丛书》，水利水电
出版社，2006年9月
5、洪向道，《新编常用建筑材料手册》，中国建材工业出版社，2006年1月。
作者简介：吕子阳, 男，1985年10月出生，现在河北省水利工程局工作，助理工程师，河北省邢台市人，毕业于河北工程技术高等专科学校，从事水利工程施工.。
