草图功能(3)含上机

返回单元首页
14
上机实践3 支撑板线框的绘制
本项目训练使用 UG的草图功能完成 如图2-14支撑座线框 草图。
图2-14 支撑座线框
15
上机实践3 支撑板线框的绘制
操作步骤 ⑴新建模型文件，文件名zhichengbanxiankuang。 ⑵创建底板线框。（如图2－15） ⑶创建底板切口20x4。（如图2－16）
图2-19 扳手草图
18
项目2-3 绘制扳手草图
相关知识点：
1.草图的定义 2.点 3.配置曲线 4.圆/圆弧 5.多边形 6.快速修剪 7.圆角 8.镜像曲线 9.草图约束 10.转换至/自参考对象
19
项目2-3 绘制扳手草图
操作步骤： ⑴新建文件命名为banshou_sketch.prt ⑵. 绘制内接圆半径为5mm的正六边形和Ф16mm圆。（如图2－20） ⑶. 绘制参考几何中心线。（如图2－21）
图2-12 绘Βιβλιοθήκη 底座线框图2-13 绘制支撑板
13
本项目操作技巧总结
通过“机座线框”的绘制，可以概括出以下几项知识 和操作要点：
⑴ 绘制线框时，必须首先确定好图形所在的平面，需 要几个草图时，必须明确几个图形所在平面之间的相互关 系和位置。
⑵ 绘制线框要注意灵活运用曲线的绘制和编辑方法， 例如镜像曲线、曲线投影、修剪、偏置曲线等，这样有利 于提高绘图效率。
操作步骤: ⑷.绘制弯板曲线基准参考线2。（如图2－3）
⑸.把基准线的线型修改为点划线。（如图2-4）
图2-3 绘制基准参考线2
图2-4 修改基准线为点划线 5
项目2-1 绘制弯板曲线
操作步骤: ⑹.绘制圆Ф32、Ф20、2-Ф18和2-Ф10。（如图2-5） ⑺.绘制相切直线。（如图2-6 ）

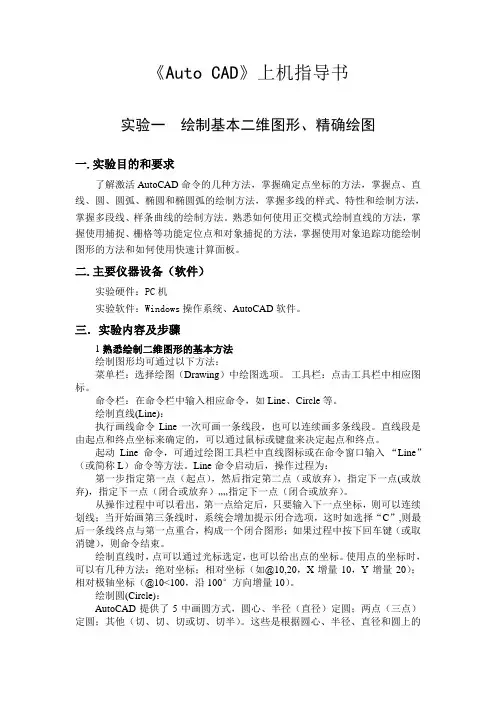

《Auto CAD》上机指导书实验一绘制基本二维图形、精确绘图一.实验目的和要求了解激活AutoCAD命令的几种方法，掌握确定点坐标的方法，掌握点、直线、圆、圆弧、椭圆和椭圆弧的绘制方法，掌握多线的样式、特性和绘制方法，掌握多段线、样条曲线的绘制方法。

熟悉如何使用正交模式绘制直线的方法，掌握使用捕捉、栅格等功能定位点和对象捕捉的方法，掌握使用对象追踪功能绘制图形的方法和如何使用快速计算面板。

二.主要仪器设备（软件）实验硬件：PC机实验软件：Windows操作系统、AutoCAD软件。

三．实验内容及步骤1熟悉绘制二维图形的基本方法绘制图形均可通过以下方法：菜单栏：选择绘图（Drawing）中绘图选项。

工具栏：点击工具栏中相应图标。

命令栏：在命令栏中输入相应命令，如Line、Circle等。

绘制直线(Line)：执行画线命令Line一次可画一条线段，也可以连续画多条线段。

直线段是由起点和终点坐标来确定的，可以通过鼠标或键盘来决定起点和终点。

起动Line命令，可通过绘图工具栏中直线图标或在命令窗口输入“Line”（或简称L）命令等方法。

Line命令启动后，操作过程为：第一步指定第一点（起点），然后指定第二点（或放弃），指定下一点(或放弃)，指定下一点（闭合或放弃）……指定下一点（闭合或放弃）。

从操作过程中可以看出，第一点给定后，只要输入下一点坐标，则可以连续划线；当开始画第三条线时，系统会增加提示闭合选项，这时如选择“C”,则最后一条线终点与第一点重合，构成一个闭合图形；如果过程中按下回车键（或取消键），则命令结束。

绘制直线时，点可以通过光标选定，也可以给出点的坐标。

使用点的坐标时，可以有几种方法：绝对坐标；相对坐标（如@10,20，X增量10，Y增量20）；相对极轴坐标（@10<100，沿100°方向增量10）。

绘制圆(Circle)：AutoCAD提供了5中画圆方式，圆心、半径（直径）定圆；两点（三点）定圆；其他（切、切、切或切、切半）。

单击 ，通过选择三点绘制任意矩形。
13
6.2.4.样条曲线的绘制
样条曲线
调用方式：选项卡面板中单击 操作规则：
• 在图形区单击拾取点为样条曲线的控制点，并动态显示所绘样条线。 • 双击结束或在右键菜单中选“创建”，完成开口样条线绘制。 • 右键菜单中“后退”可取消当前控制点的建立。 • 拾取所绘样条线的起点，完成封闭样条曲线绘制
• 在图形区单击确定直线的起点和终点，并可不间断的连续绘制多 条直线。 • 在已绘直线的终点上，长按左键不放，沿圆弧路径移动光标，可 绘制圆弧。 • 在右键菜单中“结束”（完成并退出直线功能）或者“重启动” （完成并继续绘制新的直线）
11
6.2.2.圆和圆弧的绘制
圆
在选项卡面板中单击
，来绘制以圆心和半径
矩形阵列 环形阵列 镜像 偏移
22
6.3.1.矩形阵列
矩形阵列
在选项卡面板中单击
，以原始草图和阵列方向草图线为基础，形成
矩形阵列。
• 选中阵列某一对象，在右键菜单中可以“编辑阵列”和“删除阵列”
• 阵列几何图元受到完全约束。这些约束作为一个组进行维护。如果删除
阵列约束，所有对阵列几何图元的约束都将被删除。
阵列中心 阵列数量
阵列方向 阵列包角
6.3.2.关于抑制、关联和范围
按下 这个按钮，将拉出更多的参数设置，其中有：
抑制：
– 单击“抑制”选择阵列元素以将其从阵列中删除。单击要抑制的元素， 所选元素将变为构造几何图元。
关联
– 单击“关联”以指定更改零件时更新阵列。
范围：
– 单击“范围”以指定阵列元素均匀分布在指定角度范围内。如果未选中 此选项，阵列间距将应用于两元素之间的距离，而不是阵列的总长度。

第3章【草图编辑器】工作台图标功能在CATIA软件里面，要进行三维设计，一般是从二维草图入手来进行设计，但也有从三维曲线和曲面来进行设计的。

本章先讲述【草图编辑器工作台图标的功能和用法。

选择【开始】→【机械设计】→【草图编辑器】命令，如图3.1所示，进入草图工作台。

注意此时并没有直接进入草图工作台，而是进入到Part(零件)设计工作台，用户要在操作界面左边的模型树或者中间图形区选定一个参考平面后，才能真正进入到草图工作台，或者用户也可以在其他界面单击Sketcher(草图工作台)图标，这样就能直接进入到草图工作台中。

图3.1 选择【开始】→【机械设计】→【草图编辑器】命令单击【工作台】工具栏内的【退出工作台】图标，就离开了【草图编辑器】，进入到其他工作台。

3.1 【轮廓】工具栏3.1.1 【轮廓】图标使用【轮廓】图标可以画连续的折线，注意在结束点要双击，由此形成的线如图3.2所示。

图3.2 使用【轮廓】功能绘制的折线第3章草图工作台图标功能51 3.1.2 【矩形】图标使用【矩形】图标可以画一个水平方向与H轴平行、垂直方向与V轴平行的矩形，由此形成的线如图3.3所示。

3.1.3 【斜置矩形】图标使用【斜置矩形】图标可以画任意方向的矩形，方法是先沿着一个方向画一条边，然后移动鼠标，这样线条就在第一条线的垂直方向展开，从而形成一个矩形。

这个功能不是默认显示的，必须单击【矩形】图标右侧的下三角箭头才可以看到这个图标，由此形成的矩形如图3.4所示。

图3.3 使用【矩形】功能绘制的矩形图3.4 使用【斜置矩形】功能绘制的矩形3.1.4 【平行四边形】图标使用【平行四边形】图标可以画一个平行四边形，方法是先画出一条边，然后移动鼠标，接着画出另外一个顶点，这样就形成了一个平行四边形。

这个功能不是默认显示的，必须单击【矩形】图标右侧的下三角箭头才可以看到这个图标。

由此形成的平行四边形如图3.5所示。

3.1.5 【延长孔】图标使用【延长孔】图标可以画出一个拉长的孔形状，方法是先单击一点确定一个半圆的中心，然后再单击一点，确定另外一个半圆的中心；移动鼠标，最后确定圆的半径，这样就形成了一个拉长的孔图形。
