电缆绝缘试验报告

35KV电力电缆试验报告

一．铭牌 安装位置：出线2

型 号 额电电压 芯数 截面 长度 制造厂家

YJV XK06-001-00047 26/35kV 1

400m㎡ 150m 江苏江杨电缆有限公司

二、绝缘电阻（用表；C.A绝缘电阻测试仪）

项目 A

耐压前电阻（MΩ） 5000+

耐压后电阻（MΩ） 5000+

三、交流耐压试验

耐压试验值 时间

出厂值 78kV

1h

实测值 52kV 1h

四、外护层绝缘电阻

模拟电压（kV） A

电阻（MΩ） 5000+

备 注：

试验： 校验： 审核： 试验日期：

35KV电力电缆试验报告

一．铭牌 安装位置：出线2

型 号 额电电压 芯数 截面 长度 制造厂家

YJV XK06-001-00047 26/35kV 1

400m㎡ 150m 江苏江杨电缆有限公司

二、绝缘电阻（用表；C.A绝缘电阻测试仪）

项目 B

耐压前电阻（MΩ） 5000+

耐压后电阻（MΩ） 5000+

三、交流耐压试验

耐压试验值 时间

出厂值 78kV

1h

实测值 52kV 1h

四、外护层绝缘电阻

模拟电压（kV） B

电阻（MΩ） 5000+

电缆试验报告表

1. 引言

本报告旨在总结和记录对电缆进行的试验结果。试验的目的是评估电缆的性能和可靠性，以确保其符合规定的标准和要求。本报告将详细描述试验过程、参数设置以及得出的结论。

2. 试验目的

电缆试验的目的是确认以下内容： - 电缆的电气特性是否符合标准； - 电缆的绝缘性能是否良好； - 电缆的耐热、耐湿性能是否满足要求。

3. 试验设备和方法

3.1 试验设备

本次试验使用了以下设备： - 电缆试验仪 - 电压表 - 电流表 - 温度计

3.2 试验方法

首先，将电缆连接到试验仪上，并根据要求设置试验参数，如电压、电流和温度。然后，对电缆进行一系列的试验，包括电气性能、绝缘性能和耐热性能等方面的测试。每项试验根据标准规定的方法进行，确保结果的准确性和可靠性。

4. 试验结果

4.1 电气性能试验结果

根据试验参数设置，我们对电缆进行了电阻测试、绝缘电阻测试和介质损耗测试。测试结果如下： - 电阻：根据标准要求，电缆的电阻应在一定范围内，本次试验结果符合标准要求。 - 绝缘电阻：根据标准要求，电缆的绝缘电阻应在一定范围内，本次试验结果符合标准要求。 - 介质损耗：根据标准要求，电缆的介质损耗应在一定范围内，本次试验结果符合标准要求。

4.2 绝缘性能试验结果

我们对电缆进行了绝缘强度测试和局部放电测试。测试结果如下： - 绝缘强度：根据标准要求，电缆的绝缘强度应达到一定值，本次试验结果符合标准要求。 - 局部放电：根据标准要求，电缆的局部放电应达到一定范围内，本次试验结果符合标准要求。 4.3 耐热性能试验结果

我们对电缆进行了耐热性能测试，测试结果如下： - 耐热性能：根据标准要求，电缆应在一定高温下保持正常工作，本次试验结果符合标准要求。

5. 试验结论

根据以上试验结果，我们得出以下结论： - 电缆的电气性能符合标准要求，具备良好的导电性能； - 电缆的绝缘性能良好，具备良好的绝缘效果； - 电缆的耐热性能满足要求，能在高温环境下正常工作。

高压电力电缆试验报告

一、引言

二、试验目的

试验的目的是检验高压电力电缆在额定电压和负荷下的可靠性和性能，并验证其是否符合相关标准和规范的要求。主要试验项目包括：单芯电缆耐压试验、导体直流电阻测量、绝缘电阻测量、介质损耗测试等。

三、试验过程

1.单芯电缆耐压试验：将电缆接入耐压设备，施加额定电压，并保持一定时间，观察电缆的绝缘状态和是否发生击穿现象。

2.导体直流电阻测量：使用导体电阻测试仪对电缆的导体进行直流电阻测量，记录并比对标准值。

3.绝缘电阻测量：使用绝缘电阻测试仪对电缆的绝缘层进行电阻测量，记录并比对标准值。

4.介质损耗测试：使用介质损耗测试仪对电缆的介质损耗进行测试，记录测试结果并与标准范围对比。

四、试验结果分析

1.单芯电缆耐压试验结果：经过试验，所有电缆均能在额定电压下正常运行，且未发生击穿现象，符合规定要求。

2.导体直流电阻测量结果：测量结果与标准允许范围相符，电缆导体电阻正常。 3.绝缘电阻测量结果：测量结果表明，电缆的绝缘电阻在标准范围内，并且没有低于要求值的情况。

4.介质损耗测试结果：介质损耗值均在标准范围内，表明电缆的介质性能良好。

五、结论

经过试验，高压电力电缆在各项试验指标上均符合相关的标准和规范要求，电缆的绝缘性能、导体电阻和介质性能良好，可靠性高。因此，可以认为高压电力电缆质量合格，可以投入使用。

六、存在问题及建议

在试验过程中，未发现明显的问题和缺陷。然而，为了进一步提高电缆质量，建议进行定期维护和检修，并确保电缆的正确安装和使用。

[1]电力电缆试验规程

[2]电力电缆生产标准

以上为高压电力电缆试验报告的样例，根据具体情况，可以在报告中加入更多试验内容和结果分析，保证文档内容完整。

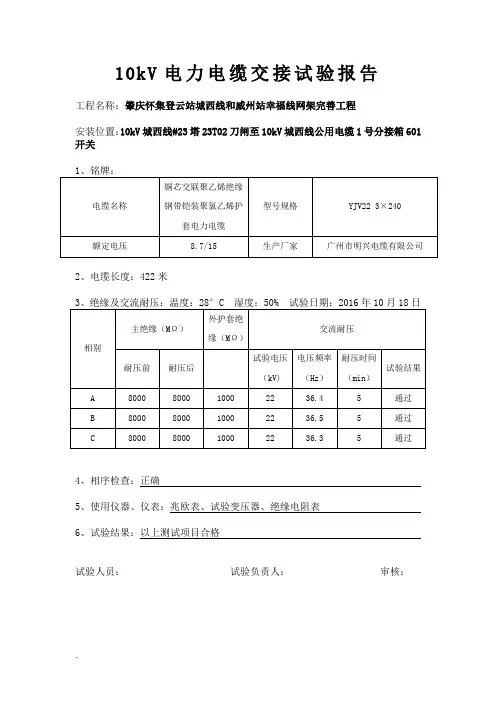

.. 10kV电力电缆交接试验报告

工程名称：肇庆怀集登云站城西线和威州站幸福线网架完善工程

安装位置：10kV城西线#23塔23T02刀闸至10kV城西线公用电缆1号分接箱601开关

1、铭牌：

电缆名称 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 型号规格 YJV22 3×240

额定电压 8.7/15 生产厂家 广州市明兴电缆有限公司

2、电缆长度：422米

3、绝缘及交流耐压：温度：28°C 湿度：50% 试验日期：2016年10月18日

相别 主绝缘（MΩ） 外护套绝缘（MΩ） 交流耐压

耐压前 耐压后 试验电压（kV) 电压频率（Hz） 耐压时间（min） 试验结果

A 8000 8000 1000 22 36.4 5 通过

B 8000 8000 1000 22 36.5 5 通过

C 8000 8000 1000 22 36.3 5 通过

4、相序检查：正确

5、使用仪器、仪表：兆欧表、试验变压器、绝缘电阻表

6、试验结果：以上测试项目合格

试验人员： 试验负责人： 审核：

.. 10kV电力电缆交接试验报告

工程名称：肇庆怀集登云站城西线和威州站幸福线网架完善工程

安装位置：10kV城西线公用电缆1号分接箱604开关至10kV城西线上郭南1号支线1T01RD跌落式熔断器

1、铭牌：

电缆名称 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 型号规格 YJV22 3×70

额定电压 8.7/15 生产厂家 广州市明兴电缆有限公司

2、电缆长度：15米

3、绝缘及交流耐压：温度：28°C 湿度：50% 试验日期：2016年10月18日
