GIS及其基本原理
GIS
1
GIS基本结构原理
图示：钢壳体GIS外形图
1、汇控柜
2、断路器
3、电流互感器
4、接地开关
5、出线隔离开关
6、电压互感器
7、电缆终端
8、母线隔离开关
9、接
地开关10、母线11、操动机构 01图示：单相GIS侧视图
1、 断路器灭弧室
2、储能弹簧操作机构
3、隔离开关
4、接地开关
5、接地开关
6、电流互感器
7、电压互感器
8、断路
器控制单元
GIS(Gas-Isolated metal-enclosed Switchgear)是指气体绝缘金属封闭开关设备的简称，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体。
GIS基本结构
GIS（气体绝缘金属封闭开关设备）采用了单相封装的结构，其紧凑的设计减少了设备本身所占用的空间；该设备大部分模块清晰地布置在一个水平面上；铝合金一般被作为外壳材料，可以提高抗腐蚀性能且重量很轻；通过采用最新的结构和铸造技术，优化了外壳的电场分布和机械性能。气体绝缘金属封闭开关设备也叫六氟化硫封闭式组合电器，六氟化硫气体（SF6）多被用作绝缘和灭弧介质，所有的模块都通过法兰连接，依靠O型密封圈原理来保证设备的气密性；盆式绝缘子将间隔分隔成若干个独立气室，每个气室装备了一套独立的气体监测设备、防爆膜和吸附剂，气室中固定的吸附剂可以吸收水分及SF6分。
1、断路器
断路器组件由三相共箱式断路器和操动机构组成。每相灭弧室有独立的绝缘筒封闭。灭弧室为单压式，采用轴向同步双向吹弧式工作原理，结构简单，开断能力强。
2、隔离开关和接地开关
接地开关可以配手动、电动或电动弹簧机构。手动和电动机构主要用于检修用接地开关；电动弹簧机构用于具有开合电磁感应电流、静电感应电流能力和需要关合短路电流的接地开关。
接地开关可用做一次接引线端子，因此，在不需要放掉SF6气体的条件下，用于检查电流互感器的变化和测量电阻等。
gis断路器工作原理
摘要：
一、GIS 断路器简介
1.GIS 的定义
2.GIS 断路器的作用
二、GIS 断路器工作原理
1.断路器本体结构
2.操作机构
3.断路器的工作原理
三、GIS 断路器的优点
1.占地面积小
2.可靠性高
3.安全性高
四、GIS 断路器的应用领域
1.城市电网
2.发电厂
3.输电线路
正文：
一、GIS 断路器简介
GIS（气体绝缘开关设备）是一种采用气体作为绝缘介质的电力设备，具有占地面积小、可靠性高、安全性高等优点。GIS 断路器是 GIS 设备中的一种，主要用于切断或接通电路，保障电力系统的稳定运行。
二、GIS 断路器工作原理
1.断路器本体结构：GIS 断路器本体主要由母线、导电臂、绝缘子、气体绝缘室等部分组成。母线负责承载电流，导电臂用于连接或切断母线，绝缘子起到支撑和绝缘作用，气体绝缘室则充满特定压力和成分的六氟化硫（SF6）气体，作为绝缘介质。
2.操作机构：GIS 断路器的操作机构主要包括操动杆、驱动装置、操作箱等部分。操动杆负责传递操作者的指令，驱动装置将操动杆的运动会转化为导电臂的位移，实现电路的切断或接通。操作箱内装有各种控制、保护元件，用于监控设备运行状态，保障设备安全。
3.断路器的工作原理：当需要切断电路时，操作者通过操作箱发出指令，操动杆带动驱动装置使导电臂分离，从而切断母线。当需要接通电路时，操动杆带动驱动装置使导电臂合拢，实现母线的连接。整个过程中，六氟化硫（SF6）气体起到良好的绝缘和灭弧作用，确保设备运行的安全可靠。
三、GIS 断路器的优点
1.占地面积小：相比传统的空气绝缘开关设备，GIS 设备结构紧凑，占地面积小，特别适用于城市电网、发电厂等空间有限的场合。
2.可靠性高：GIS 断路器采用气体绝缘，具有较高的可靠性和稳定性，能在各种环境条件下正常工作。
3.安全性高：GIS 设备采用全封闭结构，具有良好的防爆、防火、防潮性能，能有效降低事故风险。
第十二章 气体绝缘金属封闭开关设备（GIS）
第一节 基本原理及结构
【本节描述】本节介绍气体绝缘金属封闭组合电器（以下简称GIS）的用途、分类、基本原理和结构特点等基础知识，通过要点讲解、图形展示，掌握气体绝缘金属封闭组合电器（GIS）的基本结构和原理。
一、GIS主要分类
（一）GIS的定义
SF6气体绝缘金属封闭组合电器是20世纪50年代末期出现的一种先进的高压电气配电装置，国际上称这种设备为Gas Insulated Switchgear，简称GIS。
GIS是指将断路器、隔离开关、检修接地开关、快速接地开关、负荷开关、电流互感器、电压互感器、避雷器、母线等单独元件连接在一起，并封装在金属封闭外壳内，与出线套管、电缆连接装置、汇控柜等共同组成，充以一定压力的SF6气体作为灭弧和绝缘介质，并且只有在这种形式下才能运行的高压电气设备。

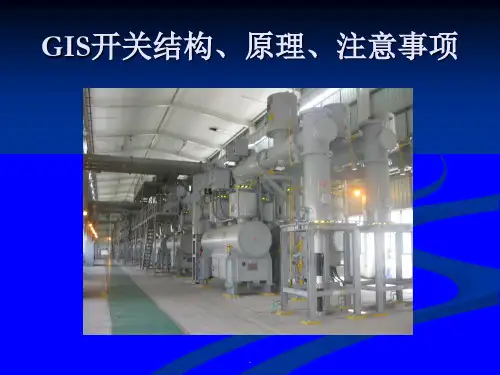

图12-1 GIS外观图
GIS的应用打破了传统变电站的概念，使紧凑型、高电压、大容量新型变电站的发展得以实现，成为城网变电站改造的重要途径。近年来，GIS已在国内外得到非常广泛的使用，经过各国不断地研制、开发、改进，一些性能更加优良的GIS越发显示出了其他高压电气设备不可比拟的优越性。
（二）GIS的特点
1.由于采用SF6气体作为绝缘介质，导电体与金属地电位壳体之间的绝缘距离大大缩小。 2.全部电器元件都被封闭在接地的金属壳体内，带电体不暴露在空气中（除了采用架空引出线的部分），运行中不受自然条件的影响，其可靠性和安全性比常规电器好得多。
3.SF6气体是不燃不爆的惰性气体，所以GIS属防爆设备，适合在城市中心地区和其他防爆场合安装使用。
4.GIS主要组装调试工作已在制造厂内完成，现场安装和调试工作量较小，因而可以缩短变电站安装周期。
5.只要产品的制造和安装调试质量得到保证，在使用过程中除了断路器需定期维修外，其他元件几乎无需检修。
6.GIS设备结构比较复杂，要求设计制造、安装调试水平高。GIS价格也比较贵，变电所建设一次性投资大。
专业资料整理分享
完美WORD格式编辑
126kVGIS气体绝缘金属封闭
开关设备
西安西开高压电气股份有限公司 专业资料整理分享
完美WORD格式编辑 目录
1 GIS介绍 2 GIS元件构成 3 GIS间隔组成 4 GIS主接线形式、总体布置 5 SF6气体系统
专业资料整理分享
完美WORD格式编辑 第一章 GIS简介
1 名词解释
SF6气体绝缘金属封闭开关设备又称封闭式组合电器，简写为GIS（Gas Isulated Switchger）。它是三相带电导体封闭于一个充有一定压力SF6气体、且接地的金属外壳内。
2 GIS优点
气体绝缘金属封闭开关设备， 主要元件均装入密封的金属容器，内充以绝缘气体，故具有体积小、占地面积少、不受外界环境影响、运行安全可靠、维护简单和检修周期长等优点。
第二章 GIS元件构成
1 GIS元件介绍
1.1 CB—断路器
1.2 DS—隔离开关
1.3 ES/FES—检修/故障关合接地开关
1.4 BUS—母线
