电工学 思考题及答案

第5章 变压器

5.1 磁路

1、磁路的结构一定，磁路的磁阻是否一定，即磁路的磁阻是否是线性？

答：磁阻=铁心+空气隙，由于磁性材料的磁导率u不是常数,B与H不是正比关系,因此,磁路的结构(即尺寸、形状、和材料)一定时,磁路的磁阻并非一定,即磁路的磁阻是非线性的。

2、恒定直流电流通过电路时会在电阻中产生功率消耗，恒定磁通通过磁路时会不会产生功率耗损？

答：不会，电流通过电阻会产生热损失

5.2 电磁铁

1、直流电磁铁在衔铁吸合前后，电磁吸力的大小是不同的。

2、衔铁吸合前后电流不会变化，磁通不会变，在吸合前，有空气隙的存在，磁路磁阻会大，吸合后，空气隙消失，磁路磁阻小。

3、电流在通过线圈时，除了产生主磁通外，还会产生少量的漏磁通

4、交流铁心线圈电路的视在功率、无功功率、有功功率与电压、电流的关系与一般交流电路相同。

5、有功功率=铜损耗+铁损耗

1、额定电压一定的交流电磁铁，如果加上大小相同的直流电压会有什么后果？

交流电压产生感应电动势,大部分电压被感应电动势所平衡,漏阻抗上电压很小,因此励磁电流小.若加直流电压,不会产生感应电动势,全部电压落在电阻(比较小)身上,电流很大,将烧毁.

2、绕在闭合铁心上的交流铁心线圈,电压的有效值不变,而将铁心的平均长度增加一倍,请问铁心中主磁通最大值Φm如何变化?如果是直流铁心线圈，铁心中的主磁通Φ是否变化？

答：1、Φm=U/4.44 f N 电流不变，Φm不变 2、直流铁心线圈，磁路(铁心)的长度增加一倍，在相同的磁通势作用下，由于磁阻增加了，主磁通就要减小。

3、两个匝数相同的铁心线圈，分别接到电压值相等而频率不同f1>f2的两个交流电源上时，试分析两个线圈中的主磁通Φ1m和Φ2m的相对大小（忽略线圈的漏阻抗）

Φm=U/4.44 f N 所以Φ1m<Φ2m

4、交流电磁铁通电后，若衔铁长期被卡住而不能吸合，会引起什么后果？

衔铁不吸合会发出翁翁响的噪音，有可能会导致主触头不通电，导致线圈发热，长时间运行会烧毁线圈

5.3变压器的工作原理

负载直接接电源时，阻抗模为1 ZL 1；通过变压器接电源时，相当于将阻抗模增加到1 ZL 1的K平方倍。

1、在求变压器的电压比时，为什么一般都用空载时的一次、二次绕组电压比来计算？ 答：变压器空载运行时，I2=0，而一次绕组的电流（称为空载电流，用I0表示）很小，一般不超过额定电流的10%。因此U2=E2，U1≈E1，这时一次、二次绕组的电压之比更接近于电压比。

2、为什么说变压器一次、二次绕组电流与匝数成反比，只有在满载和接近满载时才成立？空载时为什么不成立？

答：因为空载时二次绕组的电流I2等于零，因此不存在电流比的关系。而在满载和接近满载时，一次、二次绕组的电流远远大于空载电流，在磁通势平衡方程式中，忽略空载电流时才得到一次、二次绕组电流与匝数成反比

3、满载时变压器的电流等于额定电流，这时的二次电压是否也等于额定电压？

答：满载时变压器的二次侧电压不等于额定电压，因此变压器的二次侧空载时电压定义为额定电压

4、阻抗变换的公式即1 Ze 1=U1/I1=K ²lZll是在忽略什么因素的情况下得到的？

答：一次、二次绕组的漏阻抗和空载电流忽略不计

第六章 电动机

6.2 三相异步电动机的工作原理

1、旋转磁场的产生

旋转磁场：由三相电流通过三相绕组，或者多相电流通过多相绕组产生 2、旋转磁场的转速

旋转磁场的转速称为同步转速，n0表示

n0=60f/p p为磁极对数

转子转速n与同步转速n0之差，与同步转速之比称转差率

S=(n0-n)/n0

转子转速

n=(1-s)/n0

电动机输出的机械功率p2

P2=T2w=2∏T2n/60

1、三相异步电动机的转子绕组如果是断开的，是否还能产生电磁转矩？

答：

2、某些国家工频为60Hz，这种频率的三相异步电动机在P=1和P=2时的同步转速是多少？

答：分别为3600和1800

3、f1=50Hz的三相异步电动机，转子转速n=1400r/min时，转子电流的频率f2是多少？

答：

4、T0、TL、和T2的作用方向相同还是相反？

答：T0为 空载转矩由风阻和轴承摩擦等形成的转矩 TL 为负载转矩（生产机械的阻转矩）

T2是电动机的输出转矩

5、三相异步电动机在正常运行时，若电源电压下降，电动机的I1和n有何变化？

合集下载

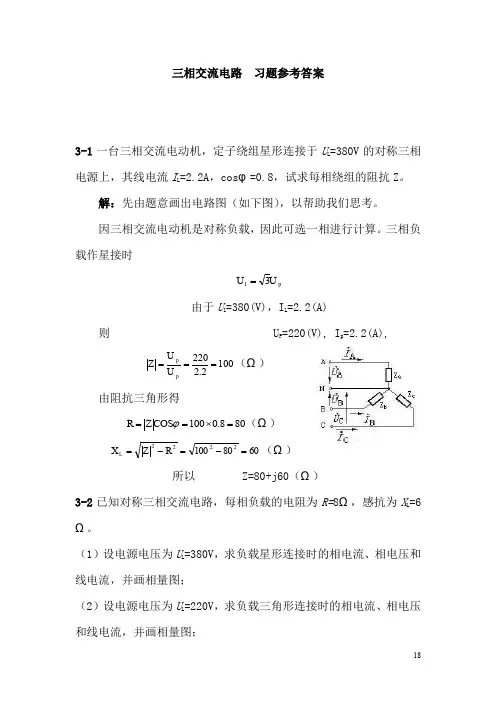

电工学 三相交流电路习题及参考答案
