【CN210038633U】一种应用在GPU服务器中可灵活配置的Riser卡【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910303999.X(22)申请日 2019.04.16(71)申请人 苏州浪潮智能科技有限公司地址 215100 江苏省苏州市吴中区吴中经济开发区郭巷街道官浦路1号9幢(72)发明人 李磊　(74)专利代理机构 北京连和连知识产权代理有限公司 11278代理人 杨帆(51)Int.Cl.G06F 9/50(2006.01)G06T 1/20(2006.01)G06N 20/00(2019.01)

(54)发明名称一种优化GPU服务器的性能的方法及装置(57)摘要本发明公开了一种优化GPU服务器的性能的方法，包括：在GPU服务器上构建深度学习框架并利用深度学习框架进行训练，得到深度学习模型；监控训练过程中GPU服务器的各项性能数据；根据监控得到的各项性能数据，判断GPU服务器运行是否异常以及GPU利用率是否小于第一预定值；响应于GPU服务器运行异常，更改GPU服务器或深度学习模型的配置；以及响应于GPU利用率小于第一预定值，增大传输数据块的大小和增加数据传输线程数。本发明还公开了一种优化GPU服务器的性能的计算机设备和可读存储介质。本发明提出的优化GPU服务器的性能的方法及装置可以实现对服务器的各个系统的状态监测，发现并消除瓶颈，

提高GPU的计算性能。

权利要求书1页 说明书5页 附图1页CN 110032449 A2019.07.19

CN 110032449

A1.一种优化GPU服务器的性能的方法，其特征在于，包括：在GPU服务器上构建深度学习框架并利用所述深度学习框架进行训练，得到深度学习模型；监控训练过程中GPU服务器的各项性能数据；根据监控得到的各项性能数据，判断GPU服务器运行是否异常以及GPU利用率是否小于第一预定值；响应于GPU服务器运行异常，更改所述GPU服务器或深度学习模型的配置；以及响应于GPU利用率小于第一预定值，增大传输数据块的大小和增加数据传输线程数。2.根据权利要求1所述的方法，其特征在于，监控训练过程中GPU服务器的各项性能数据包括：监控CPU和GPU的温度和利用率、磁盘输入输出情况、内存缓存的大小。3.根据权利要求2所述的方法，其特征在于，判断GPU服务器运行是否异常包括：检测CPU或GPU温度是否大于第二预定值。4.根据权利要求3所述的方法，其特征在于，响应于GPU服务器运行异常，更改所述GPU服务器或深度学习模型的配置包括：响应于检测到CPU或GPU温度大于第二预定值，增大风扇的转速。5.根据权利要求2所述的方法，其特征在于，判断GPU服务器运行是否异常包括：检测深度学习框架的测试数据是否全部缓存到内存中。6.根据权利要求5所述的方法，其特征在于，响应于GPU服务器运行异常，更改所述GPU服务器或深度学习模型的配置包括：响应于检测到深度学习框架的测试数据未完全缓存到内存中，延长训练时间。7.根据权利要求2所述的方法，其特征在于，判断GPU服务器运行是否异常包括：检测CPU利用率是否高于第三预定值。8.根据权利要求7所述的方法，其特征在于，响应于GPU服务器运行异常，更改所述GPU服务器或深度学习模型的配置包括：响应于检测到CPU利用率高于第三预定值，更换所述CPU。9.一种计算机设备，其特征在于，包括：至少一个处理器；以及存储器，所述存储器存储有可在所述处理器上运行的计算机指令，所述指令由所述处理器执行以实现如下步骤：在GPU服务器上构建深度学习框架并利用所述深度学习框架进行训练；监控训练过程中GPU服务器的各项性能数据；根据监控得到的各项性能数据，判断GPU服务器运行是否异常以及GPU利用率是否小于第一预定值；响应于GPU服务器运行异常，更改所述GPU服务器或深度学习模型的配置；以及响应于GPU利用率小于第一预定值，增大传输数据块的大小和增加数据传输线程数。10.一种计算机可读存储介质，所述计算机可读存储介质存储有计算机程序，其特征在于，所述计算机程序被处理器执行时执行权利要求1-

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920533383.7(22)申请日 2019.04.19(73)专利权人 陈曦地址 100034 北京市西城区西安门大街9号(72)发明人 谭棕宝　(51)Int.Cl.G01R 31/52(2020.01)G08C 17/02(2006.01)

(54)实用新型名称一种超低功耗测量泄漏电流的无线数传装置(57)摘要一种超低功耗测量泄漏电流的无线数传装置，包括泄漏电流采集单元、泄漏电流计算处理单元、供电单元和数据发送单元，所述泄漏电流采集单元为开口CT或者闭口CT，所述泄漏电流采集单元的输出端与泄漏电流计算处理单元的采集模块连接，所述泄漏电流计算处理单元的接口模块与数据发送单元连接，所述数据发送单元采用Lora技术或者NBlot技术发送数据信号，所述供电单元为所述泄漏电流计算处理单元和数据发送单元供电，整个装置采用超低功耗设计，使用功耗低，并使用低功耗无线传输技术，从而使

泄漏电流监测的大规模应用成为可能。

权利要求书1页 说明书2页 附图1页CN 210038113 U2020.02.07

CN 210038113

U1.一种超低功耗测量泄漏电流的无线数传装置，其特征是：包括泄漏电流采集单元、泄漏电流计算处理单元、供电单元和数据发送单元，所述泄漏电流采集单元为开口CT或者闭口CT，所述泄漏电流采集单元的输出端与泄漏电流计算处理单元的采集模块连接，所述泄漏电流计算处理单元的接口模块与数据发送单元连接，所述数据发送单元采用Lora技术或者NBIot技术发送数据信号，所述供电单元为所述泄漏电流计算处理单元和数据发送单元供电。2.如权利要求1所述的一种超低功耗测量泄漏电流的无线数传装置，其特征是所述供电单元包括储能单元，所述储能单元通过变压稳压模块与所述泄漏电流计算处理单元和数据发送单元连接。3.如权利要求1所述的一种超低功耗测量泄漏电流的无线数传装置，其特征是所述泄漏电流采集单元安装于电缆接地处。4.如权利要求1所述的一种超低功耗测量泄漏电流的无线数传装置，其特征是所述泄漏电流计算处理单元包括ARM平台，所述采集模块将所述泄漏电流采集单元采集的泄漏电流模拟信号转换为泄漏电流数字信号，所述ARM平台接收所述泄漏电流数字信号。5.如权利要求1-4任一所述的一种超低功耗测量泄漏电流的无线数传装置，其特征是所述Lora技术使用ISM频段，所述NBIot技术使用移动运营商平台。6.如权利要求1-4任一所述的一种超低功耗测量泄漏电流的无线数传装置，其特征是所述泄漏电流计算处理单元、

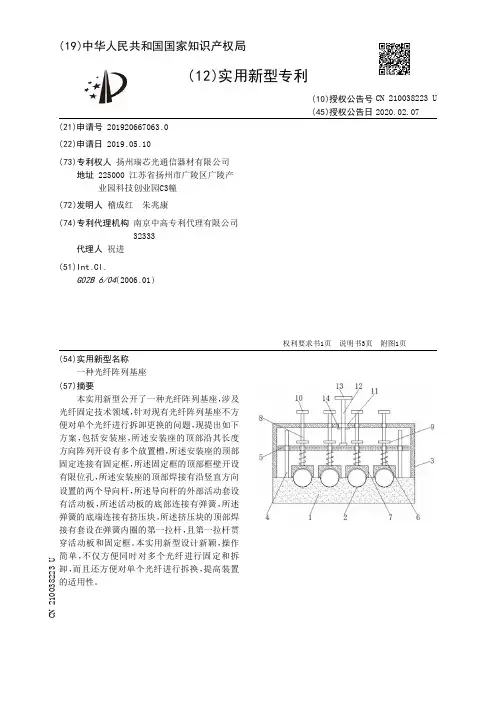

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920667063.0

(22)申请日 2019.05.10

(73)专利权人 扬州瑞芯光通信器材有限公司地址 225000 江苏省扬州市广陵区广陵产业园科技创业园C3幢

(72)发明人 稽成红　朱兆康　

(74)专利代理机构 南京中高专利代理有限公司 32333代理人 祝进

(51)Int.Cl.G02B 6/04(2006.01)

(54)实用新型名称一种光纤阵列基座(57)摘要本实用新型公开了一种光纤阵列基座，涉及光纤固定技术领域，针对现有光纤阵列基座不方便对单个光纤进行拆卸更换的问题，现提出如下方案，包括安装座，所述安装座的顶部沿其长度方向阵列开设有多个放置槽，所述安装座的顶部固定连接有固定框，所述固定框的顶部框壁开设有限位孔，所述安装座的顶部焊接有沿竖直方向设置的两个导向杆，所述导向杆的外部活动套设有活动板，所述活动板的底部连接有弹簧，所述弹簧的底端连接有挤压块，所述挤压块的顶部焊接有套设在弹簧内圈的第一拉杆，且第一拉杆贯穿活动板和固定框。本实用新型设计新颖，操作简单，不仅方便同时对多个光纤进行固定和拆卸，而且还方便对单个光纤进行拆换，提高装置

的适用性。

权利要求书1页 说明书3页 附图1页CN 210038223 U2020.02.07

CN 210038223

U1.一种光纤阵列基座，包括安装座（1），其特征在于，所述安装座（1）的顶部沿其长度方

向阵列开设有多个放置槽（2），所述安装座（1）的顶部固定连接有固定框（3），所述固定框

（3）的顶部框壁开设有限位孔（11），所述安装座（1）的顶部焊接有沿竖直方向设置的两个导

向杆（4），所述导向杆（4）的外部活动套设有活动板（5），所述活动板（5）的底部连接有弹簧

（6），所述弹簧（6）的底端连接有挤压块（7），所述挤压块（7）的顶部焊接有套设在弹簧（6）内

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920339987.8(22)申请日 2019.03.18(73)专利权人 蓝运平地址 514500 广东省梅州市兴宁市水口镇布头村九居围110号(72)发明人 蓝运平　(74)专利代理机构 重庆百润洪知识产权代理有限公司 50219代理人 刘立春(51)Int.Cl.G07G 1/12(2006.01)G06F 21/86(2013.01)G06F 21/83(2013.01)

(54)实用新型名称一种多功能刷卡器(57)摘要本实用新型公开了一种多功能刷卡器，包括第一吊扣、橡胶软板、海绵垫板、支撑板、转板、壳体、弧形遮板、透视玻璃、刷卡器机体、延伸脚板、刷卡槽、刷卡竖板、弹性带、滑板、第二吊扣、海绵块、转轴、滑槽、凸型内槽、弹性铁片、凸块和后板，所述橡胶软板内侧通过粘合与海绵垫板外侧固定连接，该多功能刷卡器底部及四周设置有三层缓冲板和转板配合对刷卡器进行卡住固定，有利于防震防摔，安装有滑板和海绵块，可插入到刷卡槽内，有利于防尘且便于对刷卡槽进行简易清洁，刷卡器机体上部按键周围设置有壳体、弧形遮板、延伸脚板等，在防窥视的同时保护了按键，以防外界撞击对按键产生损坏，也保护了使

用者的密码隐私。

权利要求书1页 说明书3页 附图2页CN 210038986 U2020.02.07

CN 210038986

U1.一种多功能刷卡器，包括第一吊扣(1)、橡胶软板(2)、海绵垫板(3)、支撑板(4)、转板(5)、壳体(6)、弧形遮板(7)、透视玻璃(8)、刷卡器机体(9)、延伸脚板(10)、刷卡槽(11)、刷卡竖板(12)、弹性带(13)、滑板(14)、第二吊扣(15)、海绵块(16)、转轴(17)、滑槽(18)、凸型内槽(19)、弹性铁片(20)、凸块(21)和后板(22)，其特征在于：所述橡胶软板(2)内侧通过粘合与海绵垫板(3)外侧固定连接，所述海绵垫板(3)内侧通过粘合与支撑板(4)外侧固定连接，所述刷卡器机体(9)底部通过粘合与支撑板(4)未开槽的底面四角固定连接，所述刷卡器机体(9)的高竖直侧设置有刷卡竖板(12)，所述刷卡竖板(12)间开设有刷卡槽(11)，所述刷卡竖板(12)上部外侧开设有滑槽(18)，所述刷卡竖板(12)远离刷卡器机体(9)一侧下部焊接固定有第一吊扣(1)，所述第一吊扣(1)上通过绕接固定有弹性带(13)，所述弹性带(13)另一端通过绕接与第二吊扣(15)内侧固定连接，所述第二吊扣(15)平面侧焊接固定于滑板(14)长面一侧中央，所述滑板(14)另一侧开设有凸型内槽(19)，所述凸型内槽(19)靠近第二吊扣(15)一侧内壁中央通过粘合固定安装有海绵块(16)，所述刷卡器机体(9)上表面中部焊接固定有壳体(6)，所述壳体(6)小开口侧与后板(22)一侧边缘焊接固定，所述壳体(6)大开口侧下部与延伸脚板(10)一端焊接固定，所述壳体(6)大开口侧上部窄边焊接固定有弧形遮板(7)，所述壳体(6)大开口侧上部中央开设有通槽，所述通槽内壁通过粘合固定有透视玻璃(8)，所述支撑板(4)上表面一侧内侧开设有凹槽，所述凹槽内壁两端开设有圆孔，所述转轴(17)两端插入到圆孔内，所述转轴(17)外圈与转板(5)一端下部开设的通孔内壁焊接固定，所述转板(5)另一端下部外侧焊接固定有弹性铁片(20)，所述弹性铁片(20)远离转板(5)的一侧中部焊接固定有凸块(21)。2.根据权利要求1所述的一种多功能刷卡器，其特征在于：所述支撑板(4)上表面安装有转轴(17)的凹槽位于刷卡竖板(12)和后板(22)之间。3.根据权利要求1所述的一种多功能刷卡器，其特征在于：所述支撑板(4)未安装转轴(17)的一侧上表面开设有插槽。4.根据权利要求1所述的一种多功能刷卡器，其特征在于：所述凸型内槽(19)内部深度等于滑槽(18)顶部内壁到刷卡竖板(12)顶部的距离。5.根据权利要求1所述的一种多功能刷卡器，其特征在于：所述海绵块(16)的宽度等于刷卡槽(11)中部的宽度，
