浅述电气设备的接地与保护
(通用版)

Safety is the prerequisite for enterprise production, and production is the guarantee of
efficiency. Pay attention to safety at all times.
电力安全论文 | Power Safety Papers
安全论文

第 1 页
浅述电气设备的接地与保护(通用版)

[关键词]接地防雷防静电屏蔽接地电阻保护
[摘要]电气设备的任何部分与大地（土壤）间作良好的电气
连接称为接地。接地是确保电气设备正常工作和安全防护的重要
措施之一。电气设备接地通过接地装置实现。接地装置由接地体
和接地线组成。与土壤直接接触的金属体称为接地体；连接电气
设备与接地体之间的导线（或导体）称为接地线。
一、接地的类型
（一）工作接地
为了满足电力系统或电气设备的运行要求，而将电力系统的
某一点进行接地。如电力系统的中性点接地、各种电路的工作地
等。
（二）保护接地

导语：安全是企业生产的前提，生产又是效益的保障。谈到效益，我们总是想
到利润、成本、资金、节支等字眼，很少有人想到安全。安全与生产、效益是
密不可分的，时时刻刻都要注意安全。
电力安全论文 | Power Safety Papers
安全论文

第 2 页
为了防止电气设备的绝缘损坏，其金属外壳对地电压必须限
制在安全电压内，避免造成人身电击事故，将电气设备的外露可
被人接触的部分接地。如：电动机、变压器、照明器具外壳；民
用电器的金属外壳如洗衣机、电冰箱等；变配电所各种电气设备
的底座或支架等；架空线路的金属杆或钢筋混凝土杆塔的钢筋以
及杆塔上的架空地线及装在塔上的设备的外壳及支架等。
（三）防雷接地
为了防止雷电过电压对人身或设备产生危害，而设置的过电
压保护设备的接地。如避雷针、避雷器等。
（四）防静电接地
为了消除静电对人身和设备产生危害而进行的接地，如将某
些液体或气体的金属输送管道或车辆的接地和计算机机房接地
等。
（五）屏蔽接地
为了防止电气设备因受电磁干扰，而影响其工作或对其它设
备造成电磁干扰的设备接地。如各种高频电子设备的金属外壳接
电力安全论文 | Power Safety Papers
安全论文

第 3 页
地等。
所有电气设备必须根据国标GB14050《系统接地的形式及
安全技术要求》进行保护接地。保护接地除用以实现规定的工作
接地或保护接地的要求外，不应作其它用途。有特殊要求的接地，
如弱电系统、计算机系统及中压系统，为中性点直接接地或经小
电阻接地时，应按有关专项规定执行。
二、高山发射台站的接地问题
（一）在广播电视行业接地的主要理由
1．安全接地：使用交流电的设备必须通过黄绿色安全地线
接地，否则当设备内的电源与机壳之间的绝缘电阻变小时，会导
致电击伤害。
2．雷电接地：设施的雷电保护系统是一个独立的系统，由
避雷针、下导体和与接地系统相连的接头组成。该接地系统通常
与用做电源参考地及黄绿色安全地线的接地是共用的。
3．电磁兼容接地：出于电磁兼容设计而要求的接地，包括：
屏蔽接地：为了防止电路之间由于寄生电容存在产生相互干
电力安全论文 | Power Safety Papers
安全论文

第 4 页
扰、电路辐射电场或对外界电场敏感，必须进行必要的隔离和屏
蔽，这些隔离和屏蔽的金属必须接地。
滤波器接地：滤波器中一般都包含信号线或电源线到地的旁
路电容，当滤波器不接地时，这些电容就处于悬浮状态，起不到
旁路的作用。
噪声和干扰抑制：对内部噪声和外部干扰的控制需要设备或
系统上的许多点与地相连，从而为干扰信号提供“最低阻抗”通
道。
电路参考：电路之间信号要正确传输，必须有一个公共电位
参考点，这个公共电位参考点就是地。因此所有互相连接的电路
必须接地。
（二）按接地的作用分类
可分为工作接地、保护接地、过压保护接地、防静电接地、
屏蔽接地、信号地等多种。下面结合广电技术实际作一阐述。
1．保护接地。保护接地是为防止绝缘损坏造成设备带电危
及人身安全而设置的保护装置，它有接地与接零两种方式。按电
电力安全论文 | Power Safety Papers
安全论文

第 5 页
力规定，凡采用三相四线供电的系统，由于中性线接地，所以应
采用接零方式，而把设备的金属外壳通过导体接至零线上，而不
允许将设备外壳直接接地。这在广电系统的配电房中的开关设
备，中央空调机、发射机等电源开关设备和大耗电设备中尤为常
见。在规划设计时，应从地网中引出接地母线至各设备上，再将
机器外壳用导体连至接地母线上。值得指出的是：接地线应接在
设备的接地专用端子上，另一端最好使用焊接。
2．屏蔽地。为防止电磁感应而对视、音频线的屏蔽金属外
皮、电子设备的金属外壳、屏蔽罩、建筑物的金属屏蔽网（如测
灵敏度、选择性等指标的屏蔽室）进行接地的一种防护措施。在
所有接地中，屏蔽地最复杂，有种说不清，道不明的感觉。因为
屏蔽本身既可防外界干扰，又可能通过它对外界构成干扰，而在
设备内各元器件之间也须防电磁干扰，如大家熟知的中周外壳、
电子管屏蔽罩就是例子。屏蔽不良、接地不当会引起干扰，这些
干扰主要有：
交流干扰：这主要由交流电源引起。高频干扰：这类干扰来
电力安全论文 | Power Safety Papers
安全论文

第 6 页
自各类无线发射台的变频或超变频信号，它们窜入电子设备后在
机内得到非正常解调而形成声频干扰。屏蔽及其正确接地是防止
电磁干扰的最佳保护方法。可将设备外壳与PE线连接；导线的
屏蔽接地要求屏蔽管路两端与PE线可靠连接；室内屏蔽也应多
点与PE线可靠连接。
3．信号地。各种电子电路，都有一个基准电位点，这个基
准电位点就是信号地。它的作用是保证电路有一个统一的基准电
位，不至于浮动而引起信号误差。信号地的连接是：同一设备的
信号输入端地与信号输出端地不能联在一起，而应分开；前级（设
备）的输出地只有与后级（设备）的输入地相连。否则，信号可
能通过地线形成反馈，引起信号的浮动。这在设备的测试中，信
号地的连接尤其要引起注意。不然就会造成测试结果的不准确。
三、结束语
接地从字面来看是十分简单的事情，但是对于经历过电磁干
扰和雷电挫折的人来说可能是一个最难掌握的技术。实际上在电
磁兼容设计中，接地是最难的技术。面对一个系统，没有一个人
电力安全论文 | Power Safety Papers
安全论文

第 7 页
能够提出一个绝对正确的接地方案，多少会遗留一些问题。防雷
与接地是统一的，二者缺一不可。只有防雷措施而无接地，无法
迅速泄流放电，反之，设备将直接遭受强大电流的冲击，无论哪
种情况系统都将受到破坏甚至瘫痪。只要通过合理配置，使之融
为一体，就能有效确保系统的稳定工作，从而发挥出系统防护工
作的最佳效果。

可在本位置填写公司名或地址
YOU CAN FILL IN THE COMPANY NAME OR ADDRESS IN THIS POSITION

合集下载

电器设备保护接地和保护接零规定

电器设备保护接地和保护接零规定

电器设备保护接地和保护接零规定电器设备是现代生活中必不可少的一部分，它们为我们供给便利的生活，加强了我们的生活质量。

但是，由于电器设备与人们的生活紧密相关，电器设备的安全问题和保护也成为一个关键的问题。

在日常使用中，我们必需正确使用电器设备，同时也要注意电器设备的保护接地和保护接零规定。

电器设备保护接地的规定电器设备保护接地是指在正常操作和故障保护过程中，通过适当的接地措施，将电器设备的部分或全部接地，从而达到保护人身和防止电器设备引起火灾等事故的目的。

下面是关于电器设备保护接地的规定：1. 一般原则：全部电器设备都必需进行保护接地。

传输电力的线路的地线必需与设备的保护接地相连接，以确保安全标准和防止设备损坏。

2. 接地的方法：对于电器设备来说，常用的接地方法就是金属接地导线，这些导线必需与接地极或建筑物的接地极相连。

3. 接地导线的安装：接地导线必需安装在可见的区域并固定坚固，导线材料应符合规定的标准。

4. 不同颜色的接地导线：接地导线必需为绿黄相间的电线。

电器设备保护接零的规定电器设备保护接零是指将电器设备的一些元件接到零线上，从而实现对设备的保护，防止设备显现电气问题。

下面是关于电器设备保护接零的规定：1. 一般原则：全部电器设备的保护接零都必需符合相关的标准和规定。

2. 独立电源和电源插头的保护接零：独立电源和电源插头必需配备保护接零装置。

3. 对于开关、插座和配电盘等部件，应当用牢靠的方式实现保护接零。

4. 全部设备的接零线的横截面积应不小于标准所规定的最小值。

总结：以上是关于电器设备保护接地和保护接零规定的认真介绍。

在日常使用电器设备时，保护接地和保护接零都是很紧要的，它们不仅能够提高电器设备的使用寿命，还能够避开意外损害和火灾等事故的发生。

因此，我们应当依据相关标准和规定，正确使用电器设备，如有问题适时联系电器设备维护和修理人员进行维护和修理。

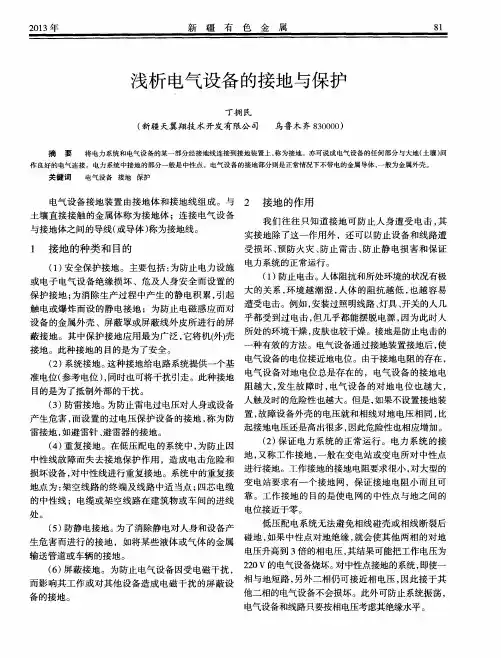

浅析电气设备的接地与保护
