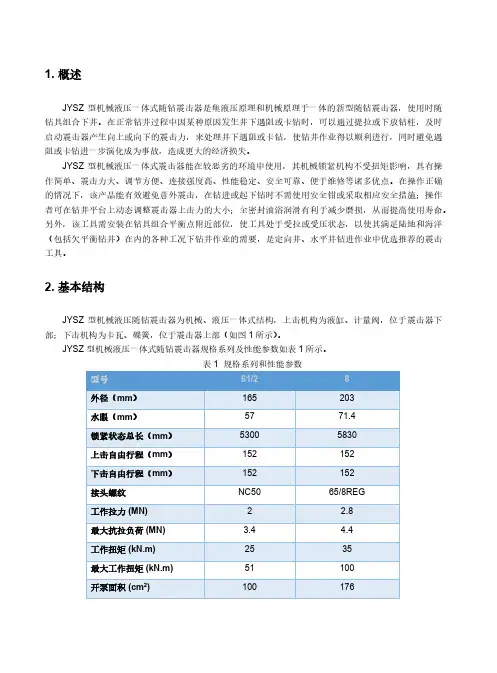

1. 概述JYSZ 型机械液压一体式随钻震击器是集液压原理和机械原理于一体的新型随钻震击器，使用时随钻具组合下井。

在正常钻井过程中因某种原因发生井下遇阻或卡钻时，可以通过提拉或下放钻柱，及时启动震击器产生向上或向下的震击力，来处理井下遇阻或卡钻，使钻井作业得以顺利进行，同时避免遇阻或卡钻进一步演化成为事故，造成更大的经济损失。

JYSZ 型机械液压一体式震击器能在较恶劣的环境中使用，其机械锁紧机构不受扭矩影响，具有操作简单、震击力大、调节方便、连接强度高、性能稳定、安全可靠、便于维修等诸多优点。

在操作正确的情况下，该产品能有效避免意外震击，在钻进或起下钻时不需使用安全钳或采取相应安全措施；操作者可在钻井平台上动态调整震击器上击力的大小；全密封油浴润滑有利于减少磨损，从而提高使用寿命。

另外，该工具需安装在钻具组合平衡点附近部位，使工具处于受拉或受压状态，以使其满足陆地和海洋（包括欠平衡钻井）在内的各种工况下钻井作业的需要，是定向井、水平井钻进作业中优选推荐的震击工具。

2. 基本结构JYSZ 型机械液压随钻震击器为机械、液压一体式结构，上击机构为液缸、计量阀，位于震击器下部；下击机构为卡瓦、碟簧，位于震击器上部（如图1所示）。

JYSZ 型机械液压一体式随钻震击器规格系列及性能参数如表1所示。

表1 规格系列和性能参数图1 JYSZ 型机械液压一体式随钻震击器结构示意图3. 工作原理3.1. 上击下放钻柱使震击器完全回位（处于锁紧位置）。

按从小到大吨位上提钻柱，迫使碟簧储能、液缸延时。

当芯轴上行到解除锁紧状态，钻柱中储存的弹性势能转换成向上的动能，产生上击。

震击完成后，提供足够的压力使震击器返回锁紧位置。

重复上述过程，可使工具再次上击。

3.2. 下击下压震击器使震击器完全回位（处于锁紧位置）。

下放钻柱，使碟簧压缩储能，当震击器所受压力大于震击器预定下击解锁力时，芯轴从卡瓦上脱出，解除锁紧状态，震击器芯轴迅速下移，产生下击。

2、安装场所与环境 请将变频器安装于下列场所： ● 周围温度：-5℃~40℃且通风情况良好； ● 无滴水及湿气低的场所； ● 无日光照射，高温及严重落尘的场所； ● 无腐蚀性气体及液体的场所； ● 较少尘埃，油气及金属粉屑的场所； ● 无振动，保养、检查容易的场所； ● 无电磁杂讯干扰的场所。
注意：安装场所的环境情况，将影响变频器的使用寿命。
1.3 变频器乃电力电子产品，为了您的安全，请务必由合格的专业的电机工程人员 安装、调试及调整参数。下述原因引起的故障，不属于保修范围： ● 不正确的操作或未经允许擅自修理、拆卸、改造变频器内部所引起的问 题。 ● 超出标准规范要求使用变频器造成的问题。 ● 购买后跌损、野蛮搬运、或未按本说明书要求使用造成的问题。 ● 因环境不良所引起的器件老化或故障。 ● 由于自然灾害或与灾害相伴的原因引起的故障。
海利普变频器
2、指示灯说明 1）指示灯状态说明
指示灯 FOR REV HZ
A ROTT A ROTT HZ ROTT HZ A ROTT
状态 亮 亮 亮 亮 亮 亮 亮 亮
说明 表示马达处于正转状态 表示马达处于反转状态 显示设定频率或输出频率 显示输出电流 显示马达转速 显示交流电压或直流电压 显示计数值 显示变频器内部温度
(2）控制回路配线（信号线） ● 信号线不可与主回路配线置于同一线槽中，否则可能会产生干扰。 ● 信号线的电源线种类应为屏蔽线，尺寸为0.5—2mm2。 ● 根据需要正确使用控制板上的控制端子。 （3）接地线 ● 接地线端子E 请正确接地
220V级：第三种接地（接地电阻100Ω以下） 380V级：特别第三种接地（接地电阻10Ω以下） ● 接地线的使用，请依照电气设备技术基本长度与尺寸使用； ● 绝对避免与电焊机、动力机械等大电力设备共用接地极，接地线应尽量远 离大电力设备动力线； ● 多台变频器的接地配线方式，请以下图（1）或图（2）方式使用，避免造成 图（3）之回路； ● 接地配线必须愈短愈好。

1234567891012345678910ABCDEFGHABCDEFGH 1EFDCBA12345FED234567CB8A电机功率380~415V7.5kW15kW18.5kW22kW25kW30kW37kW45kW55kW75kW90kW110kW132kW160kW200kW250kW315kW400kW450kW570A720A840A250A300A370A470A105A142A175A210A60A72A85AIe30A37A44A50A电机额定电流18A水泵类负载压缩机类负载风机类负载皮带运输类负载碾轧类负载负 载 性 质PSS18/30PSS18/30PSS30/52PSS37/64PSS44/76PSS50/85PSS60/105PSS72/124PSS30/52PSS30/52PSS30/52PSS37/64PSS37/64PSS37/64PSS44/76PSS44/76PSS44/76PSS50/85PSS50/85PSS50/85PSS60/105PSS60/105PSS60/105PSS60/105PSS72/124PSS72/124PSS72/124PSS72/124PSS85/147PSS85/147PSS85/147PSS85/147PSS85/147PSS105/181PSS105/181PSS105/181PSS105/181PSS105/181PSS142/245PSS142/245PSS142/245PSS142/245PSS142/245软 启 动 器 选 用 表PSDH-145PSDH-145PSDH-145PSDH-175PSDH-175PSDH-175PSDH-250PSDH-250PSDH-250PSDH-250PSDH-250PSDH-250PSDH-300PSDH-300PSDH-300PSDH-370PSDH-370PSDH-370

QJZ系列煤矿风机用隔爆兼本质安全型双电源真空电磁起动器使用说明书（第一版）山西（太原）惠特科技有限公司二Ｏ一Ｏ年八月该起动器主要针对煤矿井下大量使用对旋式风机实现双风机双电源的自动切换，确保采掘工作面不间断通风的起动器类产品。

起动器具有电源和两级电机运行状态显示。

控制对旋式风机时，二级电机实现延时起动，能防止两级同时起动时“一风吹”损坏风筒，也可减少风机起动对电网的冲击。

本起动器可以一级风机单独起动，适用于掘进工作面开口时小风量需要以及排放瓦斯时控制风量的要求。

本起动器性能稳定，可靠性高故障率小。

本使用说明书根据GB9969.1-1998标准编写。

本使用说明书随本产品的技术进步而修改，用户需要的话可索取本产品使用说明书的最新版本。

本产品执行标准：“GB3836.0-2000 爆炸性气体环境用电气设备第1部分:通用要求”,“MT111-1998 矿用防爆型低压交流真空电磁起动器”及其关于“企业标准Q/HT0301-2008 《QJZ-2×120/1140(660)SF煤矿风机用隔爆兼本质安全型双电源真空电磁起动器》”。

安装、使用该产品前，请详细阅读本使用说明书。

警告：本起动器必须在接线腔隔爆上盖板、隔爆快开门及其它防爆结构正常关闭、无损伤的情况下，方可通电。

否则，将危及人身和矿井安全！警告：在一机发生故障而进行检修时，必须把本起动器故障一机的电源切断，同时将故障一机的隔离换向开关置于断开位。

用电笔测量进出线无电后，方可检修，否则可能引起人身伤亡事故、危及矿井安全！警告：起动器外壳必须可靠接地，电源进出线的地线必须可靠连接在内接地端子上。

警告：检修和使用中，不得改变本安电路和与本安电路有关的元器件的规格、型号、参数。

警告：严禁带电开盖！目录1.概述 (1)1.1主要用途及适用范围 (1)1.2品种、规格 (1)1.3 产品型号及其含义 (2)1.4使用条件 (2)1.5防爆型式、及引用标准 (2)1.6产品特点 (2)2.基本参数和技术特性 (3)2.1主要技术参数 (3)2.2动作特性 (3)2.3保护特性 (4)2.4控制方式 (4)3.主要结构和工作原理 (5)3.1主要结构 (5)3.2工作原理： (6)4.尺寸、重量 (7)5.安装、调试 (7)5.1安装 (7)5.2调试 (8)5.3使用和操作 (9)6.其他 (9)6.1订货 (9)6.2随产品供应的文件有 (9)6.3运输、贮存 (9)6.4服务承诺 (10)6.5联系方式 (10)QJZ-2×120/1140(660)SF煤矿风机用隔爆兼本质安全型双电源真空电磁起动器1 概述1.1主要用途及适用范围：QJZ-2×120/1140(660)SF煤矿风机用隔爆兼本质安全型双电源真空电磁起动器（以下简称起动器），适用于含有爆炸性气体（甲烷）和煤尘的矿井中，主要针对煤矿井下大量使用对旋式风机实现双风机双电源的自动切换，确保采掘工作面不间断通风的起动器类产品。
