传统三相变压器实验(课件及实验报告)

三相变压器的联结组,实验报告电机拖动---三相变压器极性及联结组的测定实验报告北京XX大学实验报告课程（项目）名称: 三相变压器极性及联结组的测定学院：专业：班级：学号：姓名：成绩：2013年12月10 日三相变压器极性及联结组的测定一、实验目的1、熟悉三相变压器的联接方法和极性检查法。

2、掌握确定三相变压器联结组标号的方法。

二、实验项目1、三相变压器的极性测定。

2、连接并确定三相变压器联结组标号。

三、实验设备仪器实验设备仪器可据实验要求及具体内容进行选择，本实验主要仪器设备名称及规格数量可参照选用如下：三相变压器SG-4/0.384KVA 380/220V1台接触调压器TSGC2型9KVA 0-430V 12A 1台万用表MF-471个导线若干四、实验内容1、测定三相变压器的极性（1）确定三相变压器的高、低压绕组用万用表电阻挡测量12个出线端通断情况及阻值的大小，并记录于表2-1。

（2）验证高、低压绕组的对应关系（即找中心柱及同柱关系）找中心柱：AX（U1、U2）相施加50%UN，(注意：按相电压考虑UNφ=220V)测量各相电压并记录于表2-2。

同柱关系：确定哪两个绕组属于绕在同一铁心柱上的同相绕组，与AX相同柱的绕组感应电势为最大。

想一想，为什么？（3）验证高压绕组相间极性（首末端）按实验图2-1接线，将Y、Z（V2、W2）两点用导线相连，步骤如下：①AX相施加50%UN（注意：按相电压考虑UNφ=220V）。

②测量UBY、UCZ、UBC，并记录于表2-3。

③若满足UBC =UBY-UCZ 则BC为同名端。

④同理，施压于BY端，判别式满足相减关系，AC为同名端。

（4）测定一次、二次（原、副边）绕组极性（同名端）①一次、二次绕组极性测定线路，按实验图2-2接线；②调TT输出为50%UN（UN =380V）；注意：TT的使用左端—输入、右端—输出或下端—输入、上端—输出；③接线牢固、安全可靠；注意实验设备的布局；④测如下数据，并记录于表2-4；⑤用相应的判别式，计算并判断低压绕组各相首末端。

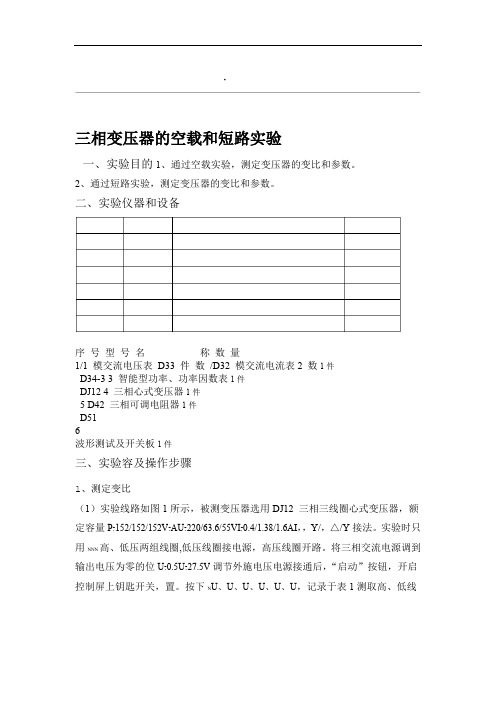

·三相变压器的空载和短路实验一、实验目的1、通过空载实验，测定变压器的变比和参数。

2、通过短路实验，测定变压器的变比和参数。

二、实验仪器和设备序号型号名称数量1/1 模交流电压表D33 件数/D32 模交流电流表2 数1件D34-3 3 智能型功率、功率因数表1件DJ12 4 三相心式变压器1件5 D42 三相可调电阻器1件D516波形测试及开关板1件三、实验容及操作步骤1、测定变比（1）实验线路如图1所示，被测变压器选用DJ12 三相三线圈心式变压器，额定容量P?152/152/152V?AU?220/63.6/55VI?0.4/1.38/1.6A I，，Y/，△/Y接法。

实验时只用NNN高、低压两组线圈,低压线圈接电源，高压线圈开路。

将三相交流电源调到输出电压为零的位U?0.5U?27.5V调节外施电压电源接通后，“启动”按钮，开启控制屏上钥匙开关，置。

按下N U、U、U、U、U、U，记录于表1测取高、低线圈的线电压中。

caABbcBCabCA axXAU DD01三相VbyYB调压交流W电源CZcz VV UU21图1 三相变压器变比实验接线图资料Word·表1 变比的测定2、空载实验(1) 将控制屏左侧三相交流电源的调压旋钮逆时针旋转到底使输出电压为零，按下“停止”按钮,在断电的条件下，按图2接线。

变压器低压线圈接电源，高压线圈开路。

*axXA AW11*U DD01VV三31相byVYB调A压2交流W V2电源czZC*AW32*图2 三相变压器空载实验接线图U?1.2U。

按下“启动”按钮接通三相交流电源，调节电压，使变压器的空载电压(2) N0L(1.2~0.2)U围，(3) 逐次降低电源电压，在测取变压器三相线电压、线电流和功率。

N U?U的点必测,测取数据时，其中且在其附近多测几组。

共取数据8-9组记录于表(4) N02中。

表2 空载实验资料Word·3、短路实验(1) 将控制屏左侧的调压旋钮逆时针方向旋转到底使三相交流电源的输出电压为零值。

实验报告实验名称三相变压器课程名称电机学实验专业班级：学号：姓名: 实验日期：指导教师：成绩:一、实验名称：三相变压器二、实验目的1.通过空载和短路实验，测定三相变压器的变比和参数。

2.通过负载实验，测取三相变压器的运行特性。

三、实验内容1.测定变比2.空载实验:测取空载特性U0L=f(I0L)，P0=f(U0L),COSΦ0=f(U0L)。

3.短路试验:测取短路特性U KL=f(I KL),P K=f(I KL),COSΦKL= f(I KL)。

4.纯电阻负载实验保持U1=U N,COSΦ2=1的条件下，测取U2=f(I2)四、实验接线五、实验记录1.测定变比2.空载实验数据3.短路实验实验数据室温：25℃六、实验数据处理 1.计算变压器的变比由K AB =U AB /U ab ,K BC =U BC /U bc ,K CA =U CA /U ca ， 平均变比K=(K AB +K BC +K CA )/3，得K=3.992.根据空载试验数据作出空载特性曲线并计算激磁参数。

（1）空载特性曲线 a.U 0L =f(I 0L )0.020.040.060.080.10.12I0LU 0L空载特性曲线U0L=f(I0L)b.P 0=f(U 0L )0.51 1.52 2.533.54U0LP 0空载特性曲线P0=f(U0L)c.COS Φ0=f(U 0L )10203040506070-0.100.10.20.30.40.50.60.70.80.9U0LC O S Φ0空载特性曲线COSΦ0=f(U0L)(2)计算激磁参数由空载特性曲线得，对应与U 0=U N 时的I 0=0.04615A,P 0=2.702W 则激磁参数r m =P O /3I 0φ2=422.88ΩZ m =U 0φ/I 0φ=U 0L /√3I 0L =688.96Ω X m =√(Z m 2-r m 2)=543.91Ω 式中U 0φ=U 0L /√3，I 0φ=I 0L ，3.绘出短路特性曲线和计算短路参数。

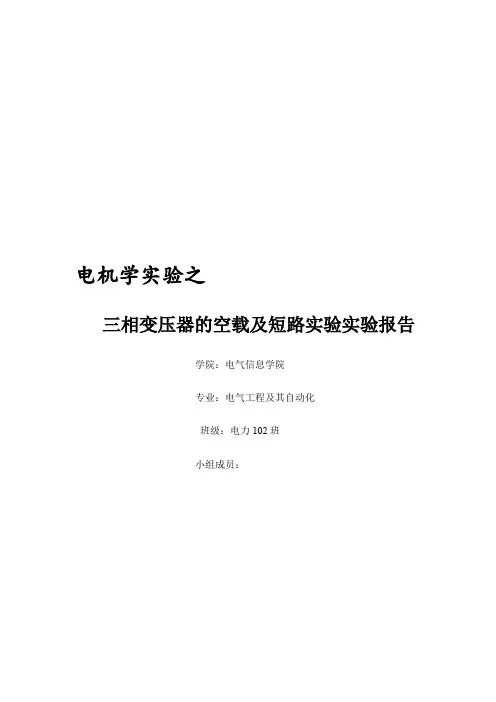

电机学实验之三相变压器的空载及短路实验实验报告学院：电气信息学院专业：电气工程及其自动化班级：电力102班小组成员：一、实验目的1、用实验方法求取变压器的空载特性和短路特性。

2、通过空载及短路实验求取变压器的参数和损耗。

3、计算变压器的电压变化百分率和效率。

4、掌握三相调压器的正确联接和操作。

5、复习用两瓦特法测三相功率的方法。

二、实验仪器1、钳形谐波小功率表2、变压器综合实验台3、连接导线若干实验仪器介绍：钳形谐波小功率表用于测量测量交流电压、交流电流、交流电压峰值、交流电流峰值、有功功率、无功功率、视在功率（单相或三相）、功率因数、相角。

交流电压谐波（达20次），交流电路谐波（达20次）及总谐波失真度。

低电压指示、数据保持、自动关机。

变压器综合实验台：额定容量6N S KVA=额定电压12/660/380N N U U V V=额定电流12/ 5.26/9.09N N I I A A =变压器接法Y/Y三、实验原理四、实验内容1测变比K 。

2空载实验，测取空载特性。

U 0＝f(I 0)P 0＝f(u 0)co sØ0＝f(u 0)3短路实验，测取短路特性U k ＝f(I k )P k ＝f(I k )co sØk ＝f(I k )五、实验线路及步骤（一）测量变压器变比：按图7—1调压器原边接电源，副边接电流插合一边，电流插合另一边接变压器低压绕组，高压绕组开路，合上电源开关K，调节调压器副边输出电压,使外施电压为低压绕组额定电压的一半左右（即U 20≈0.5U 2N ）对应不同的外施电压，测量高低压绕组的U AB、U BC、U CA、U ab、U bc、U ca 对应不同外施电压测量三组数据。

记录于下表7—1中：表7—1序号ABU abU A K BCU bcU B K ACU acU cK K伏伏伏伏伏伏1174.51001.745172.499.71.729173.099.81.733 1.7362156.490 1.738155.299.6 1.732155.389.7 1.731 1.7343138.8801.735138.079.81.729137.779.51.7321.732最后取3次计算的平均值，所以K=1.734(二)空载实验实验线路如7—1所示，空载实验在低压侧进行，调压器原边接电源，副边接电流插合一端，电流插合另一端接低压侧首端a,b,c,，高压侧开路。

实验一--三相变压器实验一三相变压器一、实验目的1．通过空载和短路实验，测定三相变压器的变比和参数。

2．通过负载实验，测取三相变压器的运行特性。

二、预习要点1．如何用双瓦特计法测三相功率，空载和短路实验应如何合理布置仪表。

答：在一个三相系统中,任何一相都可以成为另一相的参考点(或基准点)。

Y型接法通常选择中性点作为参考点，即便是三相三线制也将中性点作为参考点。

Y型接法的好处是每一相的电压、电流和功率都可以独立测量。

如果将三相中的某一相作为参考点，就可以用两只瓦特计测量整个三相系统的功率。

空载实验：低压侧接电源，功率表、电流表，高压侧开路。

短路实验：高压侧接电源、功率表、电流表，低压侧短路。

2．三相心式变压器的三相空载电流是否对称，为什么？答：不对称。

根据磁势与励磁电流的关系式、磁通与磁阻的关系式可知：当外施三相对称电压时,三相空载电流不相等,中间相B相较小,A相和C相较大. B相磁路较短→B相磁阻较小→空载运行时,建立同样大小的主磁通所需的电流就小.3．如何测定三相变压器的铁耗和铜耗。

答：空载实验测铁耗，短路实验测铜耗。

4．变压器空载和短路实验应注意哪些问题？电源应加在哪一方较合适？答：空载实验：空载实验要加到额定电压，当高压侧的额定电压较高时，为了方便于试验和安全起见，通常在低压侧进行实验，而高压侧开路。

短路试验:由于短路试验时电流较大，而外加电压却很低，一般电力变压器为额定电压的4%～10%，为此为了便于测量，一般在高压侧试验，低压侧短路。

三、实验项目1．测定变比2．空载实验：测取空载特性U0=f(I)，P=f(U)，cosϕ0=f(U0)。

3．短路实验：测取短路特性UK =f(IK)，PK=f(IK)，cosϕK=f(IK)。

4．纯电阻负载实验：保持U1=U1N，cosϕ2=1的条件下，测取U2=f(I2)。

四、实验设备及仪器1．MEL－1电机教学实验台主控制屏（含指针式交流电压表、交流电流表）2．功率及功率因数表（MEL-20） 3．三相心式变压器（MEL-02） 4．三相可调电阻900Ω（MEL-03） 5．波形测试及开关板（MEL-05） 6．三相可调电抗（MEL-08）五、实验方法表2-6 U （V ） K UV U （V ） K VW U （V ） K WUK=1/3(K UV+K VW +K W U)U 1U1.1V1U 3U1.3V1 U 1V1.1W1 U 3V1.3W1 U 1W1.1U1 U 3W1.3U1428 108 3.96415 105 3.95 408 104 3.923.942.空载实验图2-4 三相变压器变比实验接线图电源输出三相交流主控制屏序号 实 验 数 据 计 算 数据U 0(V)I 0(A)P 0(W) U O (V ) I O (A )P O(W)cosU 3U1.3V1U 3V1.3W1 U 3W1.3U1 I 3U 10 I 3V10I 3W1P O1 P 02 1 30 27 29 0.07 0.05 0.07-0.57 2.1128.67 0.0631.54 L0.492 2 39 37.5 42.5 0.12 0.08 0.11 -1.46 4.1739.67 0.1032.71L0.3833 50 46 47.5 0.13 0.09 0.12-2.75 6.2147.83 0.1133.46L0.370图2-5a 三相变压器空载实验接线图（MEL-I、MEL-IIA）主控制屏交流电源输出4 55 51 53 0.15 0.110.14-4.51 8.57 53 0.1334.06 L0.3325 59 57 57.5 0.230.130.21-6.98 11.67 57.830.194.69 L0.2466 65 62.5 67.50.350.210.32-11.6 17.33 65 0.2935.73 L0.1743.短路实验表2-8 θ= 30 O C序号实验数据计算数据图2-6a 三相变压器短路实验接线图（MEL-I、MEL-IIA）主控制屏交流电源输出U K （V ） I K（A ） P K （W ） U K （V ） I K（A ） P K（W）cosKU 1U1.1V1U 1V1.1U1U 1W1.1U1I 1U1 I 1V1 I 1W1 P K1P K21 14 13 12.5 0.23 0.22 0.20 0.46 2.7413.2 0.22 3.20L0.638 2 20.5 19.5 19 0.32 0.31 0.30 0.925.78 19.670.31 6.70 L0.634 3 22.5 22.023.0 0.37 0.34 0.35 1.167.49 22.500.35 8.65 L0.634 4 25.0 24.5 27.0 0.43 0.36 0.40 1.439.45 25.500.40 1088 L0.616 5 26.5 25.0 29.0 0.46 0.37 0.44 1.6711.76 26.830.4213.43 L0.6884.纯电阻负载实验 实验线路如图2-7所示图2-7a 三相变压器负载实验接线图（MEL-I、MEL-IIA）主控制屏交流电源输出OO OoI U P 3cos =ϕ表2-9U UV =U 1N = 55 V ；cos ϕ2=1序号 U （V ） I （A ）U 1U1.1V1U 1V1.1W1U 1W1.1U1U 2 I 1U1 I 1V1 I 1W1 I 21 218 210 228 219 0 0 0 02 204 197 214 205 131212512 3 198 190 208 199 19 18 1818 4 188 180 196 188 30 28 2929 5 177 169 185 177 40 38 4039六、注意事项在三相变压器实验中，应注意电压表、电流表和功率表的合理布置。

※<实验一 三相变压器的空载、短路实验>目的：（１）学习做三相变压器的空载、短路及负载实验；（２）通过空载、短路及负载实验测定三相变压器的参数和性能。

实验内容：（１）测定三相变压器的变比；（２）做空载实验，测取空载特性；（３）做短路实验，副边短路，测取当原变通入额定电流时的原边短路电压、功率等，并记录实验时的室温；（４）做负载实验。

实验步骤：见实验指导书。

实验报告：（１）计算各相变比，取三相变比的平均值作为变压器的变比，注意三相的误差；（２）根据空载实验数据做空载特性曲线，如空载电流、空载损耗、功率因数等；（３）由空载实验数据计算激磁阻抗，注意测试侧，并进行归算；（４）由短路实验计算短路参数，并折算至７５℃时的短路参数。

（５）画出归算至高压侧的‘Ｔ’型等效电路，标明参数值；（６）根据负载实验数据做外特性曲线；（７）由负载实验数据计算额定点的电压调整率、效率，并与间接法计算结果相比较；（８）对空载实验损耗、短路实验损耗等进行讨论。

※<实验二 三相变压器的极性和联接组的测定>目的：（１）掌握用实验测定三相变压器绕组极性的方法；（２）学会用实验方法校验变压器联接组别。

实验内容：（１）测定三相变压器的极性；（２）将三相变压器接成Y/Y-12，并校对之；（３）将三相变压器接成Y/Y-６，并校对之；（４）将三相变压器接成Y/Δ-５，并校对之；（５）将三相变压器接成Y/Δ-1１，并校对之。

实验步骤：见实验指导书。

实验报告：（１）将校验公式的计算结果和实验测量结果列表比较，并做简要的分析和结论；（２）变压器有加极性和减极性之分，为什么国产变压器都采用减极性；（３）不改变变压器绕组内部接线，要把Y/Δ-1１联接组改成Y/Δ-３，此时外部接线应如何改变？画出电压向量图，分析UBb和Uab之间的关系。

※<实验三 异步电动机参数的测定>目的：（１）掌握异步电动机空载、短路实验方法；（２）求异步电动机的损耗；（３）求异步电动机的参数，画出‘Ｔ’型等效电路。

北京XX大学实验报告课程（项目）名称:三相变压器极性及联结组的测定学院：专业：班级：学号：*名：*绩：2013年 12月 10 日三相变压器极性及联结组的测定一、实验目的1、熟悉三相变压器的联接方法和极性检查法。

2、掌握确定三相变压器联结组标号的方法。

二、实验项目1、三相变压器的极性测定。

2、连接并确定三相变压器联结组标号。

三、实验设备仪器实验设备仪器可据实验要求及具体内容进行选择，本实验主要仪器设备名称及规格数量可参照选用如下：三相变压器 SG-4/0.38 4KVA 380/220V 1台接触调压器 TSGC2型 9KVA 0-430V 12A 1台万用表 MF-47 1个导线若干四、实验内容1、测定三相变压器的极性（1）确定三相变压器的高、低压绕组用万用表电阻挡测量12个出线端通断情况及阻值的大小，并记录于表2-1。

（2）验证高、低压绕组的对应关系（即找中心柱及同柱关系）找中心柱：AX（U1、U2）相施加50%UN ，(注意：按相电压考虑UNφ=220V)测量各相电压并记录于表2-2。

同柱关系：确定哪两个绕组属于绕在同一铁心柱上的同相绕组，与AX相同柱的绕组感应电势为最大。

想一想，为什么？（3）验证高压绕组相间极性（首末端）按实验图2-1接线，将Y、Z（V2、W2）两点用导线相连，步骤如下：①AX相施加50%UN （注意：按相电压考虑 UNφ=220V）。

②测量UBY 、UCZ、UBC，并记录于表2-3。

③若满足UBC =UBY-UCZ则BC为同名端。

④同理，施压于BY端，判别式满足相减关系，AC为同名端。

表2-3 高压绕组相间极性测试单位：V U AX U BY U CZ U BCU BY-U CZ=53.5 109 81.3 27.7 53.7U BY U AX U CZ U ACU AX-U CZ =0.7 109.3 55.0 54.3 1.7（4）测定一次、二次（原、副边）绕组极性（同名端）①一次、二次绕组极性测定线路，按实验图2-2接线；②调TT输出为50%UN （ UN=380V）；注意：TT的使用左端—输入、右端—输出或下端—输入、上端—输出；③接线牢固、安全可靠；注意实验设备的布局；④测如下数据，并记录于表2-4；⑤用相应的判别式，计算并判断低压绕组各相首末端。

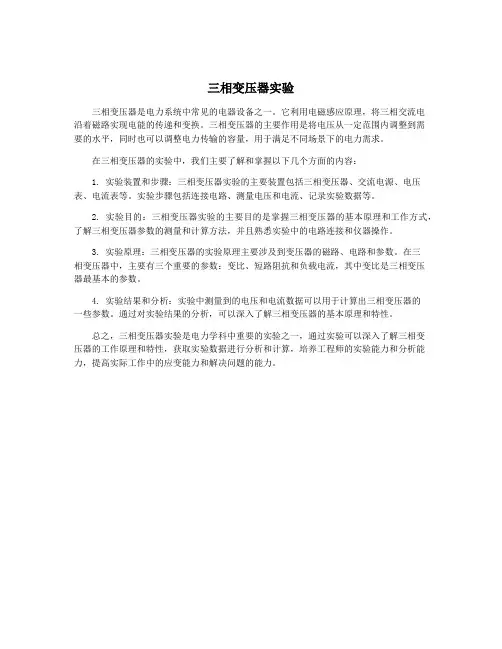

三相变压器实验
三相变压器是电力系统中常见的电器设备之一。

它利用电磁感应原理，将三相交流电
沿着磁路实现电能的传递和变换。

三相变压器的主要作用是将电压从一定范围内调整到需
要的水平，同时也可以调整电力传输的容量，用于满足不同场景下的电力需求。

在三相变压器的实验中，我们主要了解和掌握以下几个方面的内容：
1. 实验装置和步骤：三相变压器实验的主要装置包括三相变压器、交流电源、电压表、电流表等。

实验步骤包括连接电路、测量电压和电流、记录实验数据等。

2. 实验目的：三相变压器实验的主要目的是掌握三相变压器的基本原理和工作方式，了解三相变压器参数的测量和计算方法，并且熟悉实验中的电路连接和仪器操作。

3. 实验原理：三相变压器的实验原理主要涉及到变压器的磁路、电路和参数。

在三
相变压器中，主要有三个重要的参数：变比、短路阻抗和负载电流，其中变比是三相变压
器最基本的参数。

4. 实验结果和分析：实验中测量到的电压和电流数据可以用于计算出三相变压器的
一些参数。

通过对实验结果的分析，可以深入了解三相变压器的基本原理和特性。

总之，三相变压器实验是电力学科中重要的实验之一，通过实验可以深入了解三相变
压器的工作原理和特性，获取实验数据进行分析和计算，培养工程师的实验能力和分析能力，提高实际工作中的应变能力和解决问题的能力。

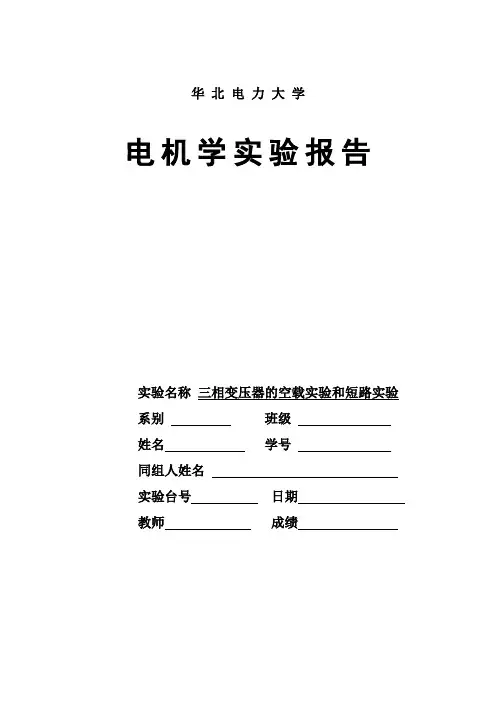

华北电力大学电机学实验报告实验名称三相变压器的空载实验和短路实验系别班级姓名学号同组人姓名实验台号日期教师成绩一、实验目的1、通过空载和短路实验，测定三相变压器的变比和参数。

二、实验项目1、短路实验测取短路特性U KL=f(I KL)，P K=f(I KL) ，cosφK=f(I KL)。

2、空载实验测取空载特性U0L=f(I0L)，P0=f(U0L), cosφ0=f(U0L)。

三、实验方法12、短路实验1) 将三相交流电源的输出电压调至零值。

按下“关”按钮，在断电的条件下，按图1接线。

被测变压器选用DJ12 三相三线圈心式变压器，额定容量P N=152/152/152W，U N=220/63.6/55V，I N=0.4/1.38/1.6A， Y/△/Y接法。

实验时只用高、低压两组线圈。

变压器高压线圈接电源，低压线圈直接短路。

2) 按下“开”按钮，接通三相交流电源，缓慢增大电源电压，使变压器的短路电流I KL=1.1I N。

3) 逐次降低电源电压，电流在1.1～0.2I N的范围内，测取变压器的三相输入电压、电流及功率。

4) 测取数据时，其中I KL=I N点必测，共取数据5-6组。

记录于表3-1中。

实验时记下周围环境温度(℃)，作为线圈的实际温度。

图3-1 三相变压器短路实验接线图表3-1 室温 ℃3、空载实验1)测定变比实验线路如图3-2所示，被测变压器选用DJ12 三相三线圈心式变压器， Y/△/Y 接法。

实验时只用高、低压两组线圈,低压线圈接电源，高压线圈开路。

将三相交流电源调到输出电压为零的位置。

开启控制屏上电源总开关，按下“开”按钮，电源接通后，调节外施电压U=U N ＝55V 测取高、低线圈的线电压U AB 、U BC 、U CA 、U ab 、U bc 、U ca （高压侧的开路电压可用D33交流电压表箱上的模拟指针式交流电压表测取），数据记录于表3-3中。

变比K ：平均变比：图3-2三相变压器空载实验接线图2)空载实验caCA CA bc BC BC U U K U U K ===ab ABAB U U K )(31CA BC AB K K K K ++=a) 将控制屏左侧三相交流电源的调压旋钮调到输出电压为零的位置，按下“关”按钮,在断电的条件下，按图3-2接线。

第五次实验报告——三相变压器的联接组和不对称短路1、实验内容1测定原、副方极性1.1实验拍照、数据、图表1.2 实验结果分析与理解首端1U1与2U1点为同极性2、实验内容2 检验联接组 （1）Y ／Y-12按照图2-10接线。

1U1、2U1两端点用导线联接，在高压方施加三相对称的额定电压，测出U 1U1.1V1、U 2U1.2V1、U 1V1.2V1、U 1W1.2W1及U 1V1.2W1，将数字记录于表2-11中。

2.1实验拍照、数据、图表表2-11图2-10 Y/Y-12联接组（A）接线图（B）电动势相量图2.2 实验结果分析与理解12.1212.1112.11)1(V U L W W V V U K U U -===（1.89-1）*113.4=100.9（V ）)1(212.1212.11+-=L L V U W V K K U U12.1211.11V U V U L U U K =用两式计算出的电压U 1V1.2V1，U 1W1.2W1，U 1V1.2W1的数值与实验测取的数值相同，说明线图连接正常，属Y ／Y-12联接组。

3、实验内容 2检验联接组 （2） Y ／Y-6将Y ／Y-12联接组的副方绕组首、末端标记对调，1U1、2U1两点用导线相联，如图2-11所示。

按前面方法测出电压U 1U1.1V1、U 2U1.2V2、U 1V1.2V2、U 1W1.2W2及U 1V1.2W2，将数据记录于表2-12中。

3.1实验拍照、数据、图表（B）电动势相量图（A）接线图图2-11 Y/Y-6联接组表2-123.2实验结果分析与理解根据Y ／Y-6联接组的电动势相量图可得12.1212.1112.11)1(V U L W W V V U K U U +==)1(212.1212.11++=L L V U W V K K U U由上两式计算出电压U 1V1.2V2、U 1W1.2W2、U 1V1.2W2的数值与实测相同，线圈连接正确，属于Y ／Y-6联接组。

第三章 变压器实验 实验一 单相变压器 一．实验目的 1.通过空载和短路实验测定变压器的变比和参数。 2.通过负载实验测取变压器的运行特性。 二．预习要点 1.变压器的空载和短路实验有什么特点？实验中电源电压一般加在哪一方较合适？

2.在空载和短路实验中，各种仪表应怎样联接才能使测量误差最小？ 3.如何用实验方法测定变压器的铁耗及铜耗。 三．实验项目 1.空载实验 测取空载特性UO=f(IO)，PO=f(UO)。 2.短路实验 测取短路特性UK=f(IK)，PK=f(IK)。 3.负载实验 (1)纯电阻负载 保持U1=U1N， =1的条件下，测取U2=f(I2)。 (2)阻感性负载 保持U1=U1N， =0.8的条件下，测取U2=f(I2)。 四．实验设备及仪器 1．MEL系列电机教学实验台主控制屏（含交流电压表、交流电流表） 2．功率及功率因数表（MEL-20或含在主控制屏内） 3．三相组式变压器（MEL-01）或单相变压器（在主控制屏的右下方） 4．三相可调电阻900Ω（MEL-03） 5．波形测试及开关板（MEL-05） 6．三相可调电抗（MEL-08） 五．实验方法 1．空载实验

实验线路如图3-1 变压器T选用MEL-01三相组式变压器中的一只或单独的组式变压器。实验时，变压器低压线圈2U1、2U2接电源，高压线圈1U1、1U2开路。

A、V1、V2分别为交流电流表、交流电压表。具体配置由所采购的设备型号不同由所差别。若设备为MEL-Ⅰ系列，则交流电流表、电压表为指针式模拟表，量程可根据需要选择；若设备为MEL-Ⅱ系列，则上述仪表为智能型数字仪表，量程可自动也可手动选择。仪表数量也可能由于设备型号不同而不同。若电压表只有一只，则只能交替观察变压器的原、副边电压读数，若电压表有二只或三只，则可同时接上仪表。

W为功率表，根据采购的设备型号不同，或在主控屏上或为单独的组件（MEL-20或MEL-24），接线时，需注意电压线圈和电流线圈的同名端，避免接错线。
