硬盘内部结构

固态硬盘SSD内部结构是怎样的固态硬盘(Solid State Drive)，简称SSD(固盘)，是用固态电子存储芯片阵列而制成的硬盘，由控制单元和存储单元(FLASH芯片、DRAM芯片)以及缓存单元组成，现在很多用户都在使用，容量大，读取和存储速度又快，那么内部结构组成是怎样的呢，如果你有兴趣的话，可以看看小编给大家科普的固态硬盘内部结构知识。

固态硬盘内部结构详解下面我们简单的聊了聊关于固态硬盘的发展历程，以及固态硬盘行业当下的市场格局，而这些都是比较大比较宏观的东西。

今天，将从微观出发，从固态硬盘本身出发，简单剖析固态硬盘的内外构造，让更多的人知道固态硬盘究竟长什么样子。

SSD主要由电子芯片及电路板组成：根据固态硬盘的定义，我们可以知道固态硬盘的内部结构，其实就是由三大块主控芯片、闪存颗粒、缓存单元构成，那么接下来，我们逐一来看。

1、固态硬盘大脑：主控芯片正如同CPU之于PC一样，主控芯片其实也和CPU一样，是整个固态硬盘的核心器件，其作用一是合理调配数据在各个闪存芯片上的负荷，二则是承担了整个数据中转，连接闪存芯片和外部SATA接口。

不同的主控之间能力相差非常大，在数据处理能力、算法上，对闪存芯片的读取写入控制上会有非常大的不同，直接会导致固态硬盘产品在性能上产生很大的差距。

慧荣主控当前主流的主控芯片厂商有marvell 迈威(俗称“马牌”)、SandForce、siliconmotion慧荣、phison群联、jmicron智微等。

而这几大主控厂商，又都有着自己的相应特点，应用于不同层级的固态产品。

以台系厂商siliconmotion慧荣为例，此款主控芯片主要特点在于能够为固态硬盘厂商提供包括软件和硬件在内的一体化主控方案，包括主控芯片、电路板以及存储单元，能够极大的提升产品的更新速度和使用寿命，并且不存在兼容等问题。

2、核心器件：闪存颗粒单元作为硬盘，存储单元绝对是核心器件。

在固态硬盘里面，闪存颗粒则替代了机械磁盘成为了存储单元。

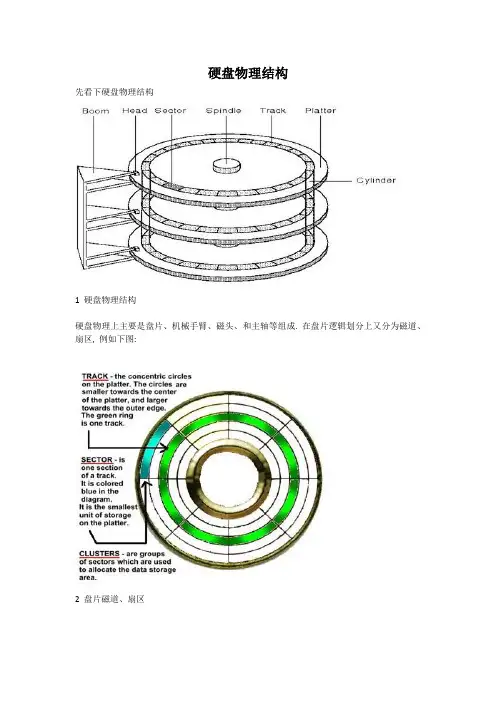

硬盘物理结构先看下硬盘物理结构1 硬盘物理结构硬盘物理上主要是盘片、机械手臂、磁头、和主轴等组成. 在盘片逻辑划分上又分为磁道、扇区, 例如下图:2 盘片磁道、扇区磁道:当硬盘盘片旋转时, 磁头若保持在一个位置上, 则磁头会在盘片表面划出一个圆形轨迹, 这些圆形轨迹就叫做磁道. 以盘片中心为圆心, 由此可以划分出很多磁道来, 这些磁道用肉眼是根本看不到的, 因为它们仅是盘面上以特殊方式磁化了的一些磁化区, 硬盘上的信息便是沿着这样的轨道存放的, 盘片上的磁道由外向内依次从“0”开始进行编号.柱面:由于硬盘可以由很多盘片组成, 不同盘片的相同磁道就组成了柱面(cylinder), 如图1所示.磁头:假设有N个盘片组成的硬盘, 那么有2N个盘面(一个盘片有2面), 那么磁头也就有2N个, 即每个盘面有一个磁头.扇区:早期的硬盘盘片的盘面以圆心开始向外放射状将磁道分割成等分的弧段, 这些弧段便是硬盘的扇区(如图2). 每个扇区一般规定大小为512byte, 这里大家应该比较疑惑, 外圈周长很明显比内圈要长, 怎么可能每个扇区都是512byte?其实答案早期硬盘外圈存储比内圈存储密度低一些, 所以外圈很长但是仍然只能存储512byte, 因此如果我们知道了柱面数(磁道数) Cylinders、磁头数Heads、扇区数Sectors, 基本上硬盘的容量我们能够计算出来硬盘总容量= Cylinders * Heads * Sectors * 512byte. 但是由于早期硬盘外圈密度低, 导致盘片利用率不高, 现在的硬盘盘片则采用内外存储密度一致的方式, 每个磁道都划分成以512byte大小的弧段, 这样也造成了内外磁道上扇区数量会不一样, 外圈上的扇区数要多于内圈扇区数.硬盘寻址方式硬盘存取、读取数据, 首先要做的就是寻址, 即定位到数据所在的物理地址, 在硬盘上就要找到对应的柱面、磁头以及对应的扇区, 那么怎么寻址呢？有两种方式: CHS和LBACHS模式:CHS（Cylinder/Head/Sector）寻址模式也称为3D模式, 是硬盘最早采用的寻址模式, 它是在硬盘容量较小的前提下产生的.硬盘的C/H/S 3D参数既可以计算出硬盘的容量, 也可以确定数据所在的具体位置. 这是因为扇区的三维物理地址与硬盘上的物理扇区一一对应, 即三维物理地址可完全确定硬盘上的物理扇区. 三维物理地址通常以C/H/S的次序来书写, 如C/H/S为0/1/1, 则第一个数字0指0柱面, 第二个数字1指1磁头（盘面）, 第三个数字1指1扇区, 表示该数据位于硬盘1盘面上的0磁道1扇区. 现在定位已完成, 硬盘内部的参数和主板BIOS之间进行协议, 正确发出寻址信号, 从而正确定位数据位置.早期硬盘一个磁道上分63个扇区, 物理磁头最多16个（8个盘片, 盘片多了硬盘那就真要加厚了）. 采用8位寻址方式, 8位二进制位的最大值是256（0-255）, 可以表示磁头数, 而扇区只有63个（1-63）, 只需要其中6个二进制位即可表示, 剩下2位拿去表示柱面, 柱面数用10(8+2)位来表达, 达到1024个柱面（0-1023）, 因此总扇区数（1024×16×63）. 前面说一个扇区大小为512byte, 这也就是说, 如果以C/H/S寻址模式寻址, 则IDE硬盘的最大容量只能为1024×16×63×512B= 500MB左右.可以思考下, 在8位寻址模式下, 其实可以寻址的硬盘最大容量为1024×256×63×512B =8G,那为啥CHS模式硬盘只支持到500MB呢？原因很简单, 我们的硬盘盘片不可能让128片盘片重叠起来吧, 那会是多厚？？如果采用28位寻址方式, 那么可以寻址137G, 盘片也不可能一直堆叠下去.LBA(Logical Block Addressing)经常去买硬盘的人都知道, 目前硬盘经常都说单碟、双碟, 其实意思就是说硬盘盘片只有1个或者2个, 而且都只是用一面, 单碟一个磁头而已, 但是硬盘容量确是几百G, 而且硬盘柱面往往都大于1024个柱面, CHS是无法寻址利用完这些硬盘容量的.另外由于老硬盘的扇区划分方式对硬盘利用率不高, 因此出现了现在的等密度盘, 外圈的扇区数要比内圈多, 原来的3D寻址方式也就不能适应这种方式, 因此也就出现了新的寻址方式LBA, 这是以扇区为单位进行的线性寻址方式, 即从最外圈柱面0开始, 依次将扇区号编为0、1….等等, 举个例子, 假设硬盘有1024个柱面, 由于是等密度硬盘, 柱面0(最外圈)假设有128个扇区, 依次编号为0-127, 柱面1有120个扇区, 则依次编号为127-246, …..依次最内圈柱面127只有扇区64个, 则编号到最后.因此要定位到硬盘某个位置, 只需要给出LBA 数即可, 这个就是逻辑数.在LBA 模式下, 为了保留原来CHS时的概念, 也可以设置柱面、磁头、扇区等参数, 但是他们并不是实际硬盘的物理参数, 只是为了计算方便而出的一个概念, 1023之前的柱面号都一一物理对应, 而1023以后的所有柱面号都记录成1023磁头最大数可以设置为255, 而扇区数一般是每磁道63个, 硬盘控制器会把由柱面、磁头、扇区等参数确定的地址转换为LBA 数. 这里我们再此明确两个概念:物理扇区号:一般我们称CHS模式下的扇区号为物理扇区号, 扇区编号开始位置是1逻辑扇区号:LBA下的编号, 扇区编号是从0开始.CHS模式转换到逻辑扇区号LBA计算公式LBA(逻辑扇区号)=磁头数×每磁道扇区数×当前所在柱面号+ 每磁道扇区数×当前所在磁头号+ 当前所在扇区号–1例如: CHS=0/0/1, 则根据公式LBA=255 ×63 ×0 + 63 ×0 + 1 –1= 0也就是说物理0柱面0磁头1扇区, 是逻辑0扇区.硬盘分区我们知道, 一般使用硬盘, 我们首先会对硬盘进行分区, 然后对分区使用某个文件系统格式(NTFS、FAT、ext2/ext3)进行分区格式化, 然后才能正常使用. 那么分区是怎么回事呢？我们常见的windows中说到的c、d、e盘是怎么划分出来的呢？其实, 在装windows系统过程中, 一般我们只需要填写每个分区的大小, 看不出来分区过程的实际工作情况, 我们可以从linux系统分区过程反而能反应底层实际分区情况.柱面是分区的最小单位, 即分区是以某个某个柱面号开始到某个柱面号结束的.如图, 柱面1~200我们可以分为一个区, 柱面201~500再划分为一个区, 501~1000再划分为一个区, 以此类推. 大家可以看到, 柱面0没有在任何分区里面, 为何？这里说说, 前面说到硬盘从外圈(柱面0)到内圈扇区是依次编号, 看似各个扇区没有什么区别, 但是这里硬盘的柱面0的第一个扇区(逻辑扇区0, CHS表示应该是0/0/1)却是最重要的, 因为硬盘的第一个扇区记录了整个硬盘的重要信息, 第一个扇区(512个字节)主要记录了两部分:①MBR(Master Boot Record): 主引导程序就放在这里, 主引导程序是引导操作系统的一个程序, 但是这部分只占446字节.②DPT(Disk Partition table): 硬盘分区表也在这里, 分区表就是用来记录硬盘的分区情况的, 例如c盘是1~200柱面, d盘是201~500柱面, 分区表总共只占64字节, 可以看出, 分区其实很简单, 就是在这个表里面修改一下记录就重新分区了, 但是由于只有64字节, 而一条记录就要占用16字节, 这个分区表最多只能记录4个分区信息, 为了继续分出更多分区来, 引入了扩展分区的概念, 也就是说, 在这4个分区中, 可以使用其中一条记录来记录扩展分区的信息, 然后在扩展分区中再继续划分逻辑分区, 而逻辑分区的分区记录则记录在扩展分区的第一个扇区中, 如此则可以像链表一样划分出很多分区来. 但是请注意, 一个分区表中可以有1~4条主分区, 但是最多只能有1个扩展分区.举例, 主分区可以是P1:1~200, 扩展分区P2: 2~1400, 扩展分区开始的第一个扇区可以用来记录扩展分区中划分出来的逻辑分区.分区表链分区表之间是如何关联的, 详细讲一下, 分区表是一个单向链表, 第一个分区表, 也就是位于硬盘第一个扇区中的DPT, 可以有一项记录扩展分区的起始位置柱面, 类似于指针的概念, 指向扩展分区(图3), 根据这项记录我们可以找到扩展分区的某柱面0磁头1扇区(CHS), 而这个扇区中又存放了第二个分区表, 第二个分区表第一项记录一般表述了当前所在的逻辑分区的起始/终止柱面, 第二项记录表述了下一个逻辑分区所在的0磁头1扇区(CHS),第三、第四项记录不存任何信息(图4).请看下图, 主引导记录/分区表所在的是硬盘第一个分区, 基本分区1、基本分2、基本分区3都是主分区、扩展分区内有2个逻辑分区, 每个逻辑分区的第一个扇区都是分区表, 至于引导扇区(DBR), 在系统启动一节中会提及.系统启动:之前提到MBR中安装的引导加载程序, 他的作用是什么？①提供开机菜单选项: 可以供用户选择启动哪个操作系统, 这是多重引导功能.②加载操作系统内核: 每个操作系统都有自己的内核, 需要引导程序来加载③转交给其他引导程序: 可以将工作移交给其他引导程序来进行上述操作.其实引导加载程序除了可以安装在MBR中, 还可以直接安装在每个分区的引导扇区(DBR)中, 注意下, 每个分区(主分区、逻辑分区)都有一个自己的启动扇区, 专门用来安装引导加载程序, 如上图标3结构图.系统启动过程:①首先,BIOS启动后, 读取硬盘第一个扇区MBR中的引导加载程序(可能是windows或者linux 的grub)②MBR中的引导程序提供开机菜单, 你可以选择1)直接加载windows 内核2)将工作转交给windows 分区内的引导扇区中的加载程序, 让他自己去加载内核3)转交给linux分区内引导扇区, 让他去加载linux.③根据用户选择的选项和引导加载程序中记录的分区, 到分区表找对应的分区柱面号等分区信息, 启动内核或者分区加载程序.Window安装时默认会自动将MBR和windows所在分区的引导扇区都装上引导程序, 而不会提供任何选项给用户选择, 因此如果之前装过其他操作系统, 然后再另外装一个windows时, 会把公用的MBR覆盖掉, 如此, 原来的操作系统就无法启动了. 如果先装windows, 然后装linux, linux会覆盖MBR, 然后让用户选择是否将windows等其他操作系统的启动项添加进来, 如果你选择了添加进来, 那么你在开机时就会有两个选项让用户进行选择了.后记l 这里讨论的全部是硬盘相关的东西, 光盘不在此列, 而且光盘的磁道并不是从外圈到内圈编号, 而是从内圈开始编号, 这点注意.l 硬盘第一个扇区是由MBR和分区表占据, 因此0柱面0磁头上剩下的62个扇区一般会空出来保留（这部分保留称为隐藏扇区, 因为操作系统读取不到这部分扇区, 这部分扇区是提供给BIOS读取的）, 而系统分区则从0柱面1磁头1扇区开始, 折算成LBA=255 ×63 ×0 + 63 ×1 + 1 –1= 63, 即从LBA 63号扇区开始分区. 不过查阅有的资料提及到另外一种说法, 那就是有的硬盘可能0柱面全部空下来, 如果真是这样, 那浪费可就真的大了.l 对于扩展分区的分区表我们知道也是由扩展分区的第一个扇区开始写, 而且是写到每个逻辑驱动器的第一个扇区, 同样, 扩展分区内的第一个扇区所在的磁道剩余的扇区也会全部空余出来, 这些保留的扇区操作系统也是无法读取的, 注意在扩展分区的第一个扇区里面是没有引导加载记录的. 引导加载记录都是放在隐藏扇区后面的. 可以看图3, 图4。

硬盘存储原理1硬盘存储原理硬盘存储是一种无线存储介质，它将数据存储在垂直密集的悬转盘上，通过读取或写入磁头来存储或读取数据。

硬盘存储拥有强大的存储能力和读写速度，被广泛应用在电脑、服务器等系统中作为存储系统。

1.1硬盘结构硬盘核心组件一般包括：驱动电机、机械轴承等外部机械组件，以及磁头，磁盘阵列和控制系统硬件组件等内部设备。

硬盘外部机械组件驱动装置生成磁盘阵列上琢磨动，运行在驱动器上方的磁头读取磁盘上的数据，写入磁头可以将数据写入磁盘。

1.2硬盘机制硬盘的机制由两部分组成，一部分是磁头磁道的定位，确定相应的磁道，再定位到要写入或读取的位置；另一部分是控制磁头在磁轨上移动。

磁头的定位可以由硬盘控制器来完成，磁头的移动由带状磁头的旋转来实现。

1.3硬盘传输性能硬盘通过机械轴承驱动器，将磁头完美移动到目标磁道，由磁头读取数据，写入数据，完成数据传输操作。

一般情况下，硬盘的传输性能是比较差的，尤其是在低端硬盘中，一般传输数据速度不超过150MB/s，相比固态硬盘而言，性能很差。

1.4硬盘故障诊断硬盘故障诊断通常包括硬件排查和驱动排查，同时硬盘的读取和写入性能的检测也可以得到相应的报告信息。

对于硬盘的故障诊断，一般可以分为两类，一类是机械原因引起的故障，比如硬盘内部的轴承等机械元件的受损；另一类是逻辑原因引起的硬件故障，需要借助软件工具进行排查。

1.5总结硬盘是一种稳定性能较好的存储介质，核心组件包括机械组件、磁头、磁盘阵列和控制系统硬件部件，数据读取和写入通过磁头的定位和控制磁头的移动进行传输，而硬盘的故障诊断则包括硬件排查和驱动排查。

虽然硬盘相比固态硬盘而言性能较差，但它拥有良好的存储能力，是当前大多数系统中必须使用的存储介质。

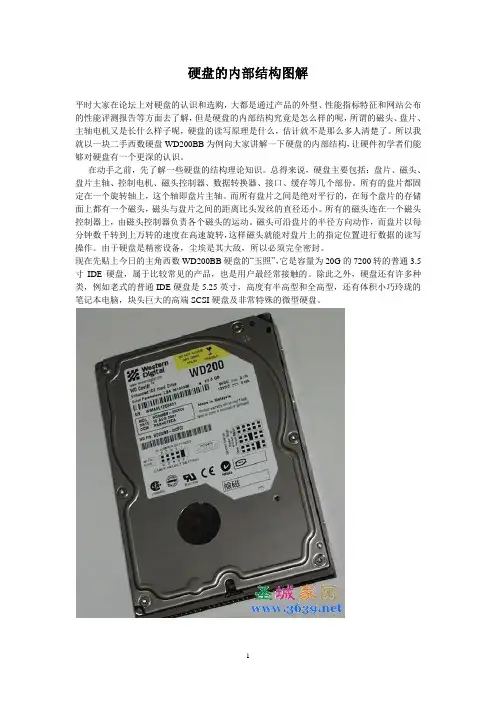

硬盘的内部结构图解平时大家在论坛上对硬盘的认识和选购，大都是通过产品的外型、性能指标特征和网站公布的性能评测报告等方面去了解，但是硬盘的内部结构究竟是怎么样的呢，所谓的磁头、盘片、主轴电机又是长什么样子呢，硬盘的读写原理是什么，估计就不是那么多人清楚了。

所以我就以一块二手西数硬盘WD200BB为例向大家讲解一下硬盘的内部结构，让硬件初学者们能够对硬盘有一个更深的认识。

在动手之前，先了解一些硬盘的结构理论知识。

总得来说，硬盘主要包括：盘片、磁头、盘片主轴、控制电机、磁头控制器、数据转换器、接口、缓存等几个部份。

所有的盘片都固定在一个旋转轴上，这个轴即盘片主轴。

而所有盘片之间是绝对平行的，在每个盘片的存储面上都有一个磁头，磁头与盘片之间的距离比头发丝的直径还小。

所有的磁头连在一个磁头控制器上，由磁头控制器负责各个磁头的运动。

磁头可沿盘片的半径方向动作，而盘片以每分钟数千转到上万转的速度在高速旋转，这样磁头就能对盘片上的指定位置进行数据的读写操作。

由于硬盘是精密设备，尘埃是其大敌，所以必须完全密封。

现在先贴上今日的主角西数WD200BB硬盘的“玉照”，它是容量为20G的7200转的普通3.5寸IDE硬盘，属于比较常见的产品，也是用户最经常接触的。

除此之外，硬盘还有许多种类，例如老式的普通IDE硬盘是5.25英寸，高度有半高型和全高型，还有体积小巧玲珑的笔记本电脑，块头巨大的高端SCSI硬盘及非常特殊的微型硬盘。

在硬盘的正面都贴有硬盘的标签，标签上一般都标注着与硬盘相关的信息，例如产品型号、产地、出厂日期、产品序列号等，上图所示的就是WD200BB的产品标签。

在硬盘的一端有电源接口插座、主从设置跳线器和数据线接口插座，而硬盘的背面则是控制电路板。

从下图中可以清楚地看出各部件的位置。

总得来说，硬盘外部结构可以分成如下几个部份：一、硬盘接口、控制电路板及固定面板：(1)、接口。

接口包括电源接口插座和数据接口插座两部份，其中电源插座就是与主机电源相连接，为硬盘正常工作提供电力保证。
