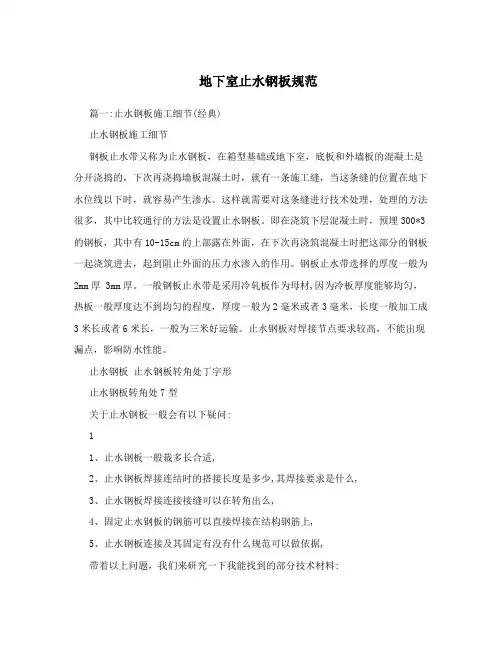

地下室止水钢板规范篇一:止水钢板施工细节(经典)止水钢板施工细节钢板止水带又称为止水钢板，在箱型基础或地下室，底板和外墙板的混凝土是分开浇捣的，下次再浇捣墙板混凝土时，就有一条施工缝，当这条缝的位置在地下水位线以下时，就容易产生渗水。
这样就需要对这条缝进行技术处理，处理的方法很多，其中比较通行的方法是设置止水钢板。
即在浇筑下层混凝土时，预埋300*3的钢板，其中有10-15cm的上部露在外面，在下次再浇筑混凝土时把这部分的钢板一起浇筑进去，起到阻止外面的压力水渗入的作用。
钢板止水带选择的厚度一般为2mm厚 3mm厚。
一般钢板止水带是采用冷轧板作为母材,因为冷板厚度能够均匀，热板一般厚度达不到均匀的程度，厚度一般为2毫米或者3毫米，长度一般加工成3米长或者6米长，一般为三米好运输。
止水钢板对焊接节点要求较高，不能出现漏点，影响防水性能。
止水钢板止水钢板转角处丁字形止水钢板转角处7型关于止水钢板一般会有以下疑问:11、止水钢板一般裁多长合适,2、止水钢板焊接连结时的搭接长度是多少,其焊接要求是什么,3、止水钢板焊接连接接缝可以在转角出么,4、固定止水钢板的钢筋可以直接焊接在结构钢筋上,5、止水钢板连接及其固定有没有什么规范可以做依据,带着以上问题，我们来研究一下我能找到的部分技术材料:止水钢板的施工技术1、钢板止水带和橡胶止水带橡胶止水带橡胶止水带橡胶止水带相比，优点不如橡胶止水带，一个最明显的缺点就是生锈，后期处理麻烦，所以尽可能采用橡胶止水带施工;2、原材料问题，钢板止水带不是成品，是由三块规格不一样的钢板焊接而成，但施工单位一般都是买专业厂家加工制作好的成品，但焊接质量及原材料质量直接影响止水效果;3、安装方向问题，无论是水平钢板止水带还是竖向钢板止水带，一定要使两翘曲面安装方向朝迎水面;4、止水带一般都是安装在后浇带位置、有防水要求的地下室侧墙板分隔缝或施工缝处，暴露在外周期长，要做好防护处理，比如说涂刷防锈漆等措施;5、GB50141-2008中6.1.10规定金属止水带搭接长度不得2小于20mm，且必须使用双面焊接。

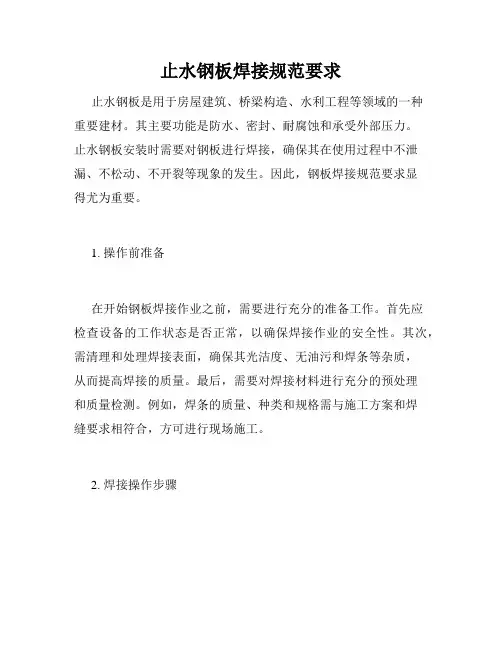

止水钢板焊接规范要求止水钢板是用于房屋建筑、桥梁构造、水利工程等领域的一种重要建材。
其主要功能是防水、密封、耐腐蚀和承受外部压力。
止水钢板安装时需要对钢板进行焊接，确保其在使用过程中不泄漏、不松动、不开裂等现象的发生。
因此，钢板焊接规范要求显得尤为重要。
1. 操作前准备在开始钢板焊接作业之前，需要进行充分的准备工作。
首先应检查设备的工作状态是否正常，以确保焊接作业的安全性。
其次，需清理和处理焊接表面，确保其光洁度、无油污和焊条等杂质，从而提高焊接的质量。
最后，需要对焊接材料进行充分的预处理和质量检测。
例如，焊条的质量、种类和规格需与施工方案和焊缝要求相符合，方可进行现场施工。
2. 焊接操作步骤钢板焊接操作步骤一般分为：预热、间隙调整、对位固定、焊缝切割和填充。
每一步骤的程序和参数都需要经过检验和确认，方可进行下一步操作。
预热：钢板焊接前应进行预热处理。
预热温度和时间应根据钢板材质和厚度等因素确定。
预热的目的是减少温度变化和应力，提高焊接的强度和韧性。
焊接时需保证预热区域的温度尽量均匀。
间隙调整和对位固定：钢板焊接时需按照设计要求进行间隙调整和对位固定。
主要是钢板之间的重合度和焊缝之间的间隙，这些因素直接影响钢板的耐久性和坚固性。
焊接时需防止钢板产生变形或移动，保证焊缝的形状和质量。
焊缝切割和填充：钢板焊接中，焊缝的切割和填充需要采用适当的工具和材料。
切割的目的是去除焊缝周边的氧化物和杂质物质，以便焊接的顺利进行。
填充时需根据设计要求和焊条规格进行选择和施工。
填充时焊接材料要充分熔合，避免产生气泡或裂纹。
3. 末道工序钢板焊接后的末道工序是焊缝清理和处理。
焊缝清理主要是去除焊接过程中产生的瑕疵和杂质，以及保证焊缝的光洁度和美观度。
焊缝处理则是对焊缝进行检测和质量检查，确保其满足设计要求和规范要求。
此外，还要对焊接操作进行检测和记录，上传至施工监理或验收方的文件记录库，方便今后的追溯、查询和维护。
止水钢板焊接规范要求是保证钢板焊接质量和工作效果的重要保障。
地下室止水钢板施工工艺标准化管理部编码-[99968T-6889628-J68568-1689N]1目录1、施工准备......................................................... . (2)1.1材料及主要机具......................................................... . (2)1.2作业条件......................................................... . (2)2、操作工艺......................................................... . (2)3、质量要求......................................................... .. (4)4、应注意的质量问题......................................................... . (5)5、成品保护......................................................... .. (5)6、质量记录......................................................... .. (5)7、安全措施......................................................... .. (5)地下室止水钢板施工方案1、施工准备1.1材料及主要机具1.1.1止水钢板：止水钢板的宽度、厚度必须符合设计要求，有出厂证明书及复试报告单。
钢板止水带300mm宽，上下各37mm左右扳成54度，成型良好。
1.1.2焊条：焊条的牌号应符合规范要求。
焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
止水钢板施工要点及注意事项一、钢板安装1. 钢板安装前，应按设计要求对预埋钢板的位置、标高进行测量，并确保其准确性。
2. 安装止水钢板时，应保证其平面与模板紧贴，不得留有空隙。
在转角处，应将止水钢板折成直角，以保证止水效果。
3. 止水钢板的搭接长度应满足设计要求，并采用焊接或螺栓固定等方式进行连接。
二、焊接工艺1. 焊接前应对焊缝进行清洁，去除油污、锈迹等杂质，确保焊缝质量。
2. 焊接时应采用合适的焊接电流和焊接速度，保证焊缝的熔深和熔宽满足要求。
3. 焊接完成后，应对焊缝进行外观检查，确保无裂纹、气孔等缺陷。
如有缺陷，应及时进行处理。
三、混凝土浇筑1. 浇筑混凝土时应确保止水钢板的位置不被破坏，可在浇筑前将止水钢板用短钢筋支撑。
2. 混凝土浇筑时不得将杂物掉入止水钢板槽内，以免影响止水效果。
3. 浇筑完成后应及时进行养护，防止混凝土开裂。
四、保养维护1. 定期对止水钢板进行检查，发现损坏应及时修复。
2. 在保养过程中，不得随意改变止水钢板的形状和尺寸。
3. 对于长期浸水的止水钢板，应定期进行清理和检查，确保其止水效果。
五、安全施工1. 在施工过程中，应遵守相关安全操作规程，佩戴好个人防护用品。
2. 焊接时应注意防止火灾、烫伤等事故发生，采取相应措施进行防护。
3. 对于高空作业等危险性较大的施工环节，应采取必要的安全措施，确保施工安全。
六、施工环境1. 施工时应保持现场整洁、有序，防止杂物影响施工。
2. 在有强风、暴雨等恶劣天气时，应采取相应措施保护止水钢板和施工安全。
3. 对于寒冷季节施工，应注意对止水钢板进行保温处理，防止其受冻损坏。
七、材料储存1. 止水钢板应存放在干燥、通风良好的地方，避免潮湿和腐蚀。
2. 对于长期存放的止水钢板，应定期进行检查，防止其变形、生锈等问题发生。
止水钢板旳安装旳环节及施工措施止水钢板旳定义：建筑物地下室水平构件和竖向构件无法一次性浇筑，一般采用在基础底板上返300mm位置留置水平施工缝，施工缝位置止水钢板，止水钢板一般在400mm宽，新旧混凝土内各埋置二分之一。
止水板旳原理为：新旧混凝土接缝位置成为施工位置，此属于防水混凝土防水旳微弱环节，增长止水钢板后，水沿着新旧混凝土接茬位置旳缝隙渗透时遇见止水钢板后无法继续渗透，止水钢板起到切断水渗透途径旳作用，及时沿着止水钢板与混凝土之间旳缝隙渗透，止水钢板有一定旳宽度，也延长了水旳渗透途径，同样可以起到防水作用。
止水钢板旳施工措施及环节在施工底板钢筋时需要将止水钢板底板钢筋有效连接，可采用12#钢筋制成门形支架固定于底板钢筋上面，门型架与钢板之间采用焊接先将两根12#钢筋垂直于底板固定，将止水钢板位置与两根钢筋中间，通过一根水平钢筋穿透止水板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接，止水钢板厚度不不不小于400mm，分别埋入底板砼中200mm，该处浇砼应高于底板上表面200mm以上，钢板厚度不小3mm，为保证钢板在施工时具有一定旳额刚度，最佳钢板在长方向两边50mm折边，约折30°边。
待止水钢板基本就位，钢板之间应尽量减少缺口，钢板之间旳接口可采用塔接焊接，搭接长度宜不小于400mm，焊缝必须满焊，钢板止水带和橡胶止水带相比，长处不如橡胶止水带，一种最明显确实定就是生锈，后期处理麻烦，所有尽量采用橡胶止水带施工（止水带是混凝土浇筑过程式中部分或所有浇筑埋在混凝土中，混凝土中有许多尖角旳石子和锐利旳钢筋头由于塑料和橡胶旳扯破强度比拉伸强度低3-5倍，止水带一旦被刺穿或扯破时，不需要很大外力裂开就会扩大，因此止水带定位和混凝土浇捣过程中，应注意定位和浇捣措施，以免止水带被刺破，因此在止水带定位和混凝土浇捣和过程中，应当注意定位措施和浇捣压力，以免止水带被刺破。
）安装方向问题，无论是水平钢板止水带还是竖向钢板止水带，一定要使两翘曲面安装方向迎水面。

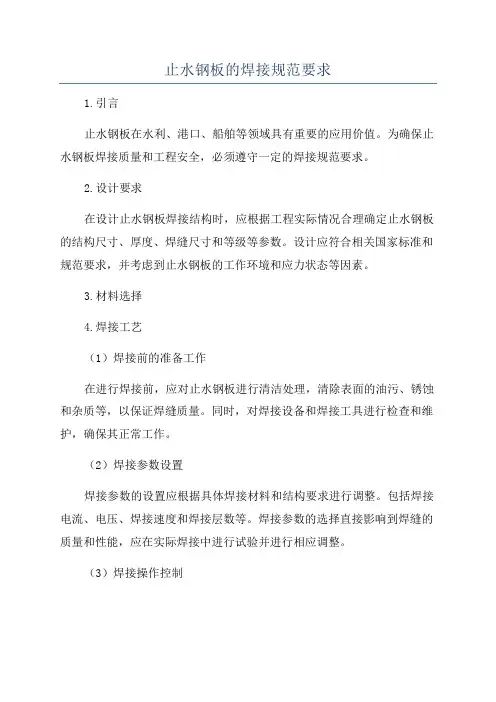

止水钢板的焊接规范要求1.引言止水钢板在水利、港口、船舶等领域具有重要的应用价值。
为确保止水钢板焊接质量和工程安全，必须遵守一定的焊接规范要求。
2.设计要求在设计止水钢板焊接结构时，应根据工程实际情况合理确定止水钢板的结构尺寸、厚度、焊缝尺寸和等级等参数。
设计应符合相关国家标准和规范要求，并考虑到止水钢板的工作环境和应力状态等因素。
3.材料选择4.焊接工艺（1）焊接前的准备工作在进行焊接前，应对止水钢板进行清洁处理，清除表面的油污、锈蚀和杂质等，以保证焊缝质量。
同时，对焊接设备和焊接工具进行检查和维护，确保其正常工作。
（2）焊接参数设置焊接参数的设置应根据具体焊接材料和结构要求进行调整。
包括焊接电流、电压、焊接速度和焊接层数等。
焊接参数的选择直接影响到焊缝的质量和性能，应在实际焊接中进行试验并进行相应调整。
（3）焊接操作控制焊工应持有国家承认的焊接操作证书，并熟悉焊接工艺规程。
焊接操作应按照规程的要求进行，并进行必要的监测和控制。
包括预热温度、热输入控制、焊接速度、焊接顺序和焊接层数等。
（4）焊接质量检测对焊接接头进行质量检测是保证焊接质量和工程安全的重要环节。
应根据焊接工艺规程和相关国家标准进行检测，包括焊缝外观检查、尺寸测量、力学性能测试和无损检测等。
如果出现焊接质量问题，应采取相应措施进行修补或重新焊接。
5.补充要求（1）焊接接头应设计合理，应力集中区域应避免焊接；（2）焊接接头应采用双面焊接或背面补焊，以保证焊缝的质量；（3）焊缝应除去夹杂物和气孔，并采用机械或化学方法对焊接缺陷进行处理；（4）焊接过程中应注意控制温度和冷却速率，避免产生较大的应力和变形；（5）焊接接头应进行防腐措施，以提高耐腐蚀性能。
6.总结止水钢板的焊接规范要求涉及设计、材料选择、焊接工艺和质量检测等方面。
遵循规范要求，合理选择材料和焊接工艺，进行质量检测和监控，可以保证止水钢板的焊接质量和工程安全。
各相关部门应加强技术培训和监督，提高焊接作业人员的技术水平和质量意识，促进止水钢板焊接技术的发展与应用。
止水钢板施工方案
止水钢板施工方案
止水钢板是一种用于防水和防漏的材料，广泛应用于水利工程、地下工程、地铁隧道等建筑领域。
在施工过程中，需要制定详细的施工方案，确保止水钢板的安装质量和效果。
以下是止水钢板施工方案的主要内容：
1.施工前准备：
（1）熟悉施工图纸，了解工程要求和施工顺序；
（2）清理施工区域，确保施工面干净、平整，无杂物和沉积物；
（3）准备好所需的止水钢板及安装配件。
2.处理基层：
（1）在施工面上刷涂防水胶涂料，提高止水钢板和基层之间
的附着力；
（2）对于需要进行止水处理的裂缝和孔洞，使用填缝剂进行
填充。
3.安装止水钢板：
（1）按照施工图纸的要求，安放止水钢板，确保与基层紧密
贴合；
（2）根据需要，使用螺栓、螺丝和焊接等方式将止水钢板固
定在基层上；
（3）在止水钢板的接缝处采用搭接或者焊接方式进行连接，
确保接缝处无缝隙，防止漏水。
4.检查和测试：
（1）施工完成后，对止水钢板进行检查，确保无断裂、缺损或变形等情况；
（2）使用压力试验或水密性测试等方法，检验止水钢板的密封性能，并排除漏水情况。
5.验收和保养：
（1）验收合格后，填写相应的工程记录和报告；
（2）对止水钢板进行定期检查和保养，确保功能和效果的长期稳定。
以上是止水钢板施工方案的主要内容，每个环节都需要严格按照规范进行操作，以确保止水钢板的质量和效果。
在施工过程中，还需要关注安全事项，如佩戴个人防护装备、遵守施工现场规定等，确保施工过程安全顺利进行。

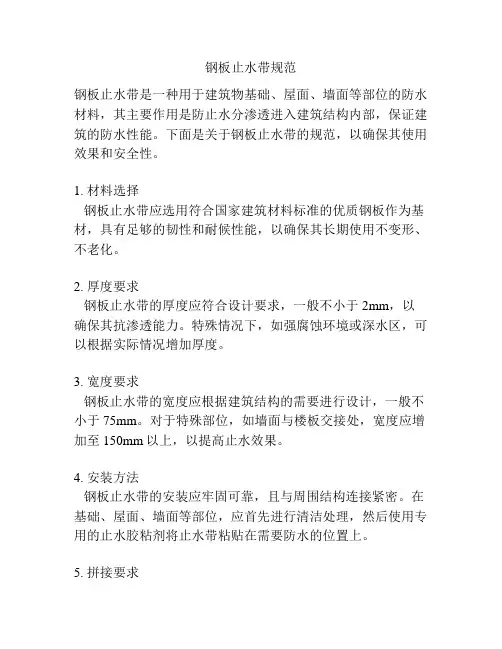

钢板止水带规范钢板止水带是一种用于建筑物基础、屋面、墙面等部位的防水材料，其主要作用是防止水分渗透进入建筑结构内部，保证建筑的防水性能。
下面是关于钢板止水带的规范，以确保其使用效果和安全性。
1. 材料选择钢板止水带应选用符合国家建筑材料标准的优质钢板作为基材，具有足够的韧性和耐候性能，以确保其长期使用不变形、不老化。
2. 厚度要求钢板止水带的厚度应符合设计要求，一般不小于2mm，以确保其抗渗透能力。
特殊情况下，如强腐蚀环境或深水区，可以根据实际情况增加厚度。
3. 宽度要求钢板止水带的宽度应根据建筑结构的需要进行设计，一般不小于75mm。
对于特殊部位，如墙面与楼板交接处，宽度应增加至150mm以上，以提高止水效果。
4. 安装方法钢板止水带的安装应牢固可靠，且与周围结构连接紧密。
在基础、屋面、墙面等部位，应首先进行清洁处理，然后使用专用的止水胶粘剂将止水带粘贴在需要防水的位置上。
5. 拼接要求钢板止水带的拼接应采用重叠或连接方式，以确保连接处不渗水。
对于重叠方式，重叠长度一般不小于150mm，拼接处应进行加固处理；对于连接方式，应使用专用的连接件进行连接，连接处应牢固可靠。
6. 固定方式钢板止水带的固定应采用专用的固定件，确保止水带与周围结构之间的紧密接触，并能承受外力的作用。
固定件应选用耐腐蚀性能好的材料，并经过抗腐蚀处理。
7. 补强处理在止水带的弯曲处、连接处等易受力的部位，应进行补强处理，以增加其耐用性和抗渗透能力。
补强处理可以使用专用的加固件或胶粘剂等材料进行。
8. 质量检验钢板止水带的质量检验应符合相关的国家标准和建筑规范。
对于每批次的产品，应进行外观检查、尺寸检测、物理性能测试等多项检测项目，确保产品的质量合格。
9. 施工验收钢板止水带的施工验收应由专业的防水工程师进行，验收内容包括材料质量检验、施工工艺检查和施工质量检测等方面。
只有通过验收，才能确保止水带的使用效果和施工质量。
以上是钢板止水带的规范要求，它们的实施可以保证钢板止水带在建筑工程中的防水效果和安全性能。
水池止水钢板施工方案1、施工准备1.1 材料及主要机具1.1.1 止水钢板：止水钢板的宽度厚度必须满足设计要求，有出厂证明书及复试报告单。
钢板止水带单块长度4000mm、3mm厚400mm宽，上下各37mm左右扳成54度，成型良好。
1.1.2 焊机、焊帽、焊锤及焊条：焊条的牌号应符合规范要求，焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象，焊条必须有出厂合格证。
1.1.3 Φ14二级钢固定筋，长度同墙厚，上下各一道@5001.2 作业条件1.2.1 焊工必须持有有效的考试合格证。
1.2.2 电源应符合要求。
1.2.3 作业场地应有安全防护设施，以及防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。
1.2.4 熟悉图纸，做好安全技术交底。
2、操作工艺水池混凝土外墙水平施工缝采用400x3mm钢板止水带，钢板止水带搭接长度为100mm，采用双面焊接，两端均应满焊。
2.1 工艺流程止水钢板定位→固定→接头焊接→检查验收。
2.2止水钢板定位：止水钢板应放置在外墙中间底板上500mm处为止水钢板中心标高，两端弯折处应朝向迎水面。
在钢板止水带上口拉通线，以保持其上口平直；所有止水钢板应放置在剪力墙中间，并沿剪力墙周圈设置；2.3 采用二道钢筋焊接固定钢板，第一道Φ14二级钢钢筋在钢板止水带下口焊短钢筋，以支撑钢板，其长度应以混凝土板墙钢筋网片厚度为准，不能过长，以防沿短钢筋形成渗水通道。
短钢筋中心位置应焊止水带，以阻断渗水路线，短钢筋间隔500mm左右设置1个，间距过小则增加成本和工作量，间距过大则钢板止水带易弯曲，浇筑混凝土时受振动易变形；第二道止水钢板定位筋设置沿止水钢板方向，在其两侧采用Φ14二级钢钢筋焊接，一端焊接在止水钢板上，另一端焊接在剪力墙的水平、竖向主筋上对其进行定位，定位钢筋的间距为500mm，两侧对称设置。
2.4 钢板的接头采用焊接，两块钢板的搭接长度为100mm，两端均应满焊，如图2所示。
止水钢板施工方法及步骤一正文：一、引言止水钢板施工方法及步骤是指在施工工艺中使用止水钢板进行防水处理的具体操作方式。
止水钢板施工方法的正确与否直接关系到工程的质量和防水效果。
本文将详细介绍止水钢板施工方法及步骤的具体内容，以供参考。
二、止水钢板分类根据不同的施工环境和要求，止水钢板通常分为矩形止水钢板、圆形止水钢板和特殊形状止水钢板等几种不同类型。
2.1 矩形止水钢板的安装方法2.1.1 确定施工区域的尺寸和形状2.1.2 将矩形止水钢板固定在施工区域的预留槽内2.1.3 检查矩形止水钢板的安装质量2.2 圆形止水钢板的安装方法2.2.1 确定施工区域的尺寸和形状2.2.2 将圆形止水钢板固定在施工区域的预留孔内2.2.3 检查圆形止水钢板的安装质量2.3 特殊形状止水钢板的安装方法2.3.1 根据实际需要，制作特殊形状止水钢板的模具2.3.2 将特殊形状止水钢板制作好后，安装到施工区域的预留槽内2.3.3 检查特殊形状止水钢板的安装质量三、止水钢板施工步骤3.1 施工准备根据具体工程需要，准备好所需的材料和工具，并确保施工区域清洁干净。
3.2 预留槽的处理根据矩形止水钢板、圆形止水钢板或者特殊形状止水钢板的要求，处理施工区域的预留槽，确保止水钢板的安装位置符合要求。
3.3 止水钢板的安装根据止水钢板的类型和安装方法，将止水钢板固定到施工区域的预留槽内，并进行必要的检查和修正。
3.4 接缝处理对止水钢板的接缝进行处理，确保接缝处的防水效果。
3.5 检查和验收对止水钢板施工质量进行检查和验收，确保其符合相关规范和要求。
四、附件本所涉及附件如下：1. 止水钢板施工图纸2. 止水钢板质量检验报告五、法律名词及注释本所涉及的法律名词及注释如下：1. 施工质量检验规范：指规定了止水钢板施工质量检验的技术标准和要求的文件。
二正文：一、前言止水钢板施工方法及步骤是对于使用止水钢板进行防水施工的完整指南，本文将详细介绍止水钢板施工方法及步骤。
止水钢板规范要求引言止水钢板是一种常用于建筑施工、水利工程等领域的材料。
为了确保止水钢板在使用过程中能够正常发挥作用，减少安全隐患，提高工程质量，必须对其进行规范要求。
本文将详细介绍止水钢板的规范要求，以便工程人员在实际操作中遵循相关规范、标准。
1. 材料选择1.1 钢板材质止水钢板的材质应具有良好的抗腐蚀性能、强度和耐久性。
一般选用不锈钢或镀锌钢板作为止水钢板的材料。
材料的选择应根据具体工程环境和要求进行合理确定。
1.2 钢板厚度止水钢板的厚度应符合相关标准的要求，一般应不小于3mm。
选择适当的钢板厚度可以提供足够的强度和耐久性，以满足工程的使用要求。
2. 规范要求2.1 安装规范止水钢板安装时应按照设计要求进行操作。
以下是一些常见的安装规范要求：•确保钢板与基面之间的紧密贴合，避免出现裂隙。
•采用适当的固定件和安装方式，确保钢板的稳定性和可靠性。
•在安装过程中，要注意防止钢板损坏，特别是避免对钢板表面造成划伤、磨损等损伤。
2.2 焊接规范若止水钢板需要进行焊接处理，应按照以下规范要求进行操作：•使用合格的焊工和焊机设备进行焊接作业。
•确保焊接接头的质量，避免出现焊缝不牢固、焊缝裂纹等问题。
•确保焊接过程中钢板的变形控制在合理范围内。
2.3 检测要求止水钢板安装完毕后，应进行相关的检测工作，以确保质量符合要求。
以下是一些常见的检测要求：•对焊接接头进行无损检测，检验焊缝质量。
•检查钢板表面有无明显划伤、磕碰等缺陷。
•进行水密性能测试，以验证止水效果是否符合要求。
3. 考虑因素在选择和使用止水钢板时，需要考虑以下因素：3.1 工程环境根据工程环境的不同，选择适合的钢板材质和厚度。
例如，在海洋环境中应选用抗腐蚀性能更好的不锈钢钢板。
3.2 施工工艺根据施工工艺的要求，确定止水钢板的安装方式和焊接工艺。
3.3 使用寿命综合考虑止水钢板的材料特性、施工质量等因素，合理预测止水钢板的使用寿命，以避免在使用过程中出现安全问题。
钢板止水带的具体施工方法及一些相关的要求在箱型基础或地下室，底板和外墙板的混凝土是分开浇捣的，下次再浇捣墙板混凝土时，就有一条施工缝，当这条缝的位置在地下水位线以下时，就容易产生渗水，这样就需要对这条缝进行技术处理。
处理的方法很多，其中比较通行的方法是设置止水钢板。
即在浇筑下层混凝土时，预埋300*3的钢板，如设计无特殊要求外漏一半在混凝土外面，在下次再浇筑混凝土时把这部分的钢板一起浇筑进去，起到阻止外面的压力水渗入的作用。
钢板止水带选择的厚度一般为2mm厚3mm厚。
止水钢板成品一般钢板止水带是采用冷轧板作为母材，因为冷板厚度能够均匀，热板一般厚度达不到均匀的程度，厚度一般为2毫米或者3毫米，长度一般加工成3米长或者6米长，一般为三米好运输。
止水钢板成型止水钢板对焊接节点要求较高，不能出现漏点，影响防水性能。
止水钢板转角处丁字形止水钢板柱节点箍筋对止水钢板成品要求• 1、止水钢板表面无油物、无明显弯曲等现象。
•2、止水钢板位置、埋深等必须符合规定的要求。
如殳计无要求，止水钢板位置应为所在结构部位截面的中间位置，埋深应为止水钢板宽度的中间值，止水钢板折边所形成的凹面应朝向迎水面。
•3、止水钢板规格符合要求(一般为3 mm厚止水钢板、宽度不小于300叽折边30-50 m),两块止水钢板的搭接不应少于50mm,具是双面满焊。
•4、加固措施应得当、牢固，焊接必须是满焊，焊缝饱满不得漏焊。
•5、止水钢板与钢筋焊接时严禁焊穿钢板或与钢板有空隙。
止水钢板搭接长度连接操作要求搭接长度没有具体规定，但是对搭接接头或者对接接头处钢板必须进行全焊，止水钢板搭接长度，在国家规范上没有具体规定，只是要求对接或搭接处必须满焊。
因为止水钢板搭接长度的作用，就是保证在混凝土接槎处不出现渗漏的一种附加措施。
对于有防水要求的建筑，国家规定应该在地下部分至少是二级防水的要求，正常的防水设计中，已经有的措施中，已经有至少两道防水的技术措施了，再设置的附加措施就是再设置一道防水措施。
止水钢板的安装的步骤及施工方法止水钢板的定义：建筑物地下室水平构件和竖向构件无法一次性浇筑，一般采用在基础底板上返300mm位置留置水平施工缝，施工缝位置止水钢板，止水钢板一般在400mm宽，新旧混凝土内各埋置一半。
止水板的原理为：新旧混凝土接缝位置成为施工位置，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板后无法继续渗透，止水钢板起到切断水渗透路径的作用，及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定的宽度，也延长了水的渗透路径，同样可以起到防水作用。
止水钢板的施工方法及步骤在施工底板钢筋时需要将止水钢板底板钢筋有效连接，可采用12#钢筋制成门形支架固定于底板钢筋上面，门型架与钢板之间采用焊接先将两根12#钢筋垂直于底板固定，将止水钢板位置与两根钢筋中间，通过一根水平钢筋穿透止水板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接，止水钢板厚度不小于400mm，分别埋入底板砼中200mm，该处浇砼应高于底板上表面200mm以上，钢板厚度不小3mm，为确保钢板在施工时具有一定的额刚度，最好钢板在长方向两边50mm折边，约折30°边。
待止水钢板基本就位，钢板之间应尽量减少缺口，钢板之间的接口可采用塔接焊接，搭接长度宜大于400mm，焊缝必须满焊，钢板止水带和橡胶止水带相比，优点不如橡胶止水带，一个最明显的确定就是生锈，后期处理麻烦，所有尽可能采取橡胶止水带施工（止水带是混凝土浇筑过程式中部分或全部浇筑埋在混凝土中，混凝土中有许多尖角的石子和锐利的钢筋头由于塑料和橡胶的撕裂强度比拉伸强度低3-5倍，止水带一旦被刺穿或撕裂时，不需要很大外力裂开就会扩大，所以止水带定位和混凝土浇捣过程中，应注意定位和浇捣方法，以免止水带被刺破，所以在止水带定位和混凝土浇捣和过程中，应该注意定位方法和浇捣压力，以免止水带被刺破。
）安装方向问题，无论是水平钢板止水带还是竖向钢板止水带，一定要使两翘曲面安装方向迎水面。
止水钢板焊接规范图集
止水钢板焊接规范具体要执行哪个图集，一般情况下我们都会遵循国家相关的图集，那样比较权威，具体为：《地
下工程防水技术规范》（GB50108--2001）中图4.1.21.3中获取第05J图集，另外也可从相关的建筑施工资料中获
取，止水钢板施工会提前有图纸参照，包括如何安装施工、拼接操作、焊接细节等等，具体的图集一是参照施工图
纸，二焊接方面应参照施工图集。
南京双兴止水钢板
止水钢板焊接细节
采用钢筋焊接固定钢板，并采用斜向钢筋进行固定。所有施工工序参照图纸，不得有误差。而且在止水钢板下口应
焊短钢筋，以用来支撑钢板，另外长度须以混凝土墙钢筋网片厚度为准，不宜过长，以防止形成渗水通道。其中短
钢筋中心位置应焊止水钢板，用于阻断渗水路线。短钢筋的间隔通常不大于2米左右设置1个，一旦间距过小宜增
加成本和工作量，倘若间距过大的话容易导致止水钢板弯曲，就是在浇筑混凝土时受振动而变形。钢板的接头采用
焊接，两块钢板的搭接长度不小于50公分，并且两端均应满焊，焊缝高度的控制上不提低于钢板厚度。焊条应采
用结420结构钢焊条，在焊接之前应进行试焊，调试好电流参数：防止电流过大导致烧伤或者是烧穿止水钢板，另
外电流过小起弧也困难，容易焊接不牢固。这些细节应掌握好。
南京双兴止水钢板
止水钢板规范要求1. 引言止水钢板作为建筑结构中重要的防水材料，其规范要求对于施工质量和防水效果起着至关重要的作用。
本文档旨在介绍止水钢板的规范要求，以确保工程的质量和安全。
2. 材料要求2.1. 止水钢板应采用耐腐蚀、耐磨损、具有一定强度和韧性的材料制造，常见的有不锈钢、碳钢、铸铁等。
2.2. 止水钢板应符合相关标准要求，如国家标准 GB/T 20878-2007《不锈钢板材》等。
2.3. 若止水钢板需要焊接，焊缝应符合焊接标准要求，并经过水压试验，确保焊缝的密封性。
3. 尺寸要求3.1. 止水钢板的尺寸应符合设计图纸要求，并且应有足够的覆盖面积以确保有效的防水效果。
3.2. 止水钢板的厚度应能够承受预计的水压力，并且各个部位的厚度应保持一致。
3.3. 止水钢板的连接件（如螺栓、螺母等）应符合设计要求，并且连接件的数量和规格应足够保证连接的牢固性。
4. 安装要求4.1. 止水钢板的安装应遵循相关施工规范，并由专业施工人员进行操作。
4.2. 止水钢板的连接部位应采用密封胶进行密封，确保连接处的防水性能。
4.3. 在止水钢板的安装过程中，应注意避免划伤、碰撞等损坏止水钢板的情况发生，以保证其防水效果。
4.4. 安装完成后，应进行严格的验收工作，包括检查止水钢板与周边构件的连接情况、焊缝的密封性以及水压试验等。
5. 维护保养要求5.1. 止水钢板在使用过程中，应定期进行检查，及时发现并处理止水钢板的破损、腐蚀等问题。
5.2. 若发现止水钢板存在问题，应立即采取相应的维修措施，确保其正常的防水功能。
5.3. 在大型建筑结构中，应绘制止水钢板的布置图和维护记录，以便于对止水钢板的维护保养进行管理和跟踪。
6. 工程验收要求6.1. 工程完工后，应进行止水钢板的验收，确保其符合相关标准和设计要求。
6.2. 具体验收内容包括止水钢板的尺寸、材料、安装质量等方面的检查，以及水压试验的合格性验证。
6.3. 验收结果应记录并及时反馈给施工单位，对于不符合要求的部分，应采取相应的整改措施。
