汽车内部装饰教学课件

制作爆炸图时要罗列内饰件的详细信息，包括：结构形式、材料定义、
203/0279-/20042-009
共 70 页3
GH
固定及定位的形式及 布置位置、大致数量等详 细信息，完成的基础上编 制内饰开发车的明细表； 爆炸图形式如下图所示：
注：根据具体情况，3 （爆炸图和明细表）可 以在2（设计构想）之前 做；
2. 确定零件的拔模方向，并根据提供的CAS面进行调整到最佳状态， 然后根据调整好的拔模方向检查CAS面是否满足拔模要求，并对以 后的CLASS-A面进行同样的检查校核； 拔模方向的确定原则：
➢ 首选与X、Y、Z三个坐标轴平行的方向，简称单维拔模方向； ➢ 次之，与一个坐标平面成0°角，与另外一个坐标平面成整数值夹
GH
4.3 滑动距离的尺寸选择 一般滑动距离空间要在实际作用滑块尺寸的2倍以上，如下图所
示（以卡扣座为例）；
203/0279-/20042-009
共 70 页17
GH
5. 检查内部结构、空间大小、零件与周围件的配合等是否合理，尺寸 是否合适，配合结构的形式有很多种，要选择一种最有效的配合及结 构方式，既节省空间，又能满足功能要求及强度要求； 6. 总成内部有很多零件组成，一般情况下，一个总成的内部零件拔模 方向一致，当总称内部的零件拔模方向不一致时，要注意子零件与本 体的配合结构：既要符合各自的拔模要求又要实现配合的功能要求； 7. 总成内部有旋转机构时，要进行运动分析，既要满足配合间隙又要 满足运动间隙； 8. 加强筋的布置： ➢作用：加强作用，控制零件的变形，定位作用等； ➢加强筋的布置：要求布置合理；
2007-04-09
共 70 页
GH
3.3 零件的分模线要放在料厚表面或者看不见不影响外观质量的地方；

门窗装饰拆装工具 1-门铰链螺栓扳手 2-门拆装工具 3-门板拆卸器 4-门板拆装工具 5、6-门手柄拆装工具
7-装饰垫片拆卸器 8-窗嵌条分离工具 9-风窗锁定条安装工具 10-风窗拆卸器
内装饰常用工具、设备及装饰用品 顶棚内衬装饰 仪表板的装饰 侧围内护板、车门内护板装饰 座椅的装饰 地板的装饰 其他装饰简介
内装饰常用工具、设备及装饰用品 顶棚内衬装饰 仪表板的装饰 侧围内护板、车门内护板装饰 座椅的装饰 地板的装饰 其他装饰简介
塑料焊炬最常用的焊嘴有三种形式。 （1）定位焊嘴在焊接前需把断开部位定位黏合。如果定位不准，还可很容易地把黏 合焊缝断开，重新对准黏合。 （2）拐角焊嘴用于填充小孑孔，也可用于短程焊接、难以施焊位置的焊接以及空间 狭窄或特别尖锐拐角处的焊接。 （3）快速焊嘴用于长而直的焊缝焊接。快速焊嘴夹持着焊条并自动把焊条预热，然 后将焊条向焊接处进给，所以焊接速度较快。
3.皮尺 用布料或塑料制成的柔软的可卷起的长度量具，通常叫皮尺，其度量的刻度有米制、 市制等。标准量程有1m、1.5m和2m。 4.曲尺 曲尺一般用木板或塑料板制成，带有常用曲率，有多种规格。 5.直尺 用薄木板或塑料板制成。有标准刻度，常用的规格有700mm、1000mm等。 6.剪刀 剪刀有裁剪专用剪刀，其剪刀片较长，也较一般剪刀片宽大。还有一般常用剪刀、 小型弹簧剪刀等。 7.划线笔 在剪裁中，常用石笔或专用的划线色片在布料上划出裁剪线，以供裁剪或缝制时使 用。根据裁剪的布料不同，选用的划线笔也不一样，应以方便、线条清晰而又不污染布 料为原则。
比牛皮小，比羊皮大而厚，毛孔大，皮质和皮纹较 粗
机械强度较高，化学性质稳定，绝缘性能优良，耐油性和 抗老化性也较好，易熔接和黏合，价格低，但使用温度低 (在60℃以下)，线膨胀系数大，加工成形性不良 抗拉、抗弯强度及冲击韧性较硬质聚氯乙烯低，但伸长率 较高。其质地柔软、耐摩擦和挠曲，弹性良好，似橡胶， 吸水性弱，易加工成形，有良好的耐寒性和电气性能，化 学性质稳定，能制成各种鲜艳而透明的制品．但使用温度 低，在-15～55℃

汽车内饰设计
这个PPT课件将带您了解汽车内饰设计的定义、重要性、流程、趋势以及案 例分析，展望未来发展方向。
简介
汽车内饰设计对于提升驾驶体验至ቤተ መጻሕፍቲ ባይዱ重要。本部分将探讨其定义、重要性以及发展历程。
汽车内饰设计的基本要素
色彩
通过运用色彩的组合和搭配来创造舒适、时 尚的内饰环境。
整体风格
确保内饰风格与汽车品牌和车型相协调，体 现统一的设计理念。
材料
选择高质量和耐久性的材料，如皮革、木纹、 金属等，以打造豪华感。
细节设计
注重按钮、仪表盘、座椅等细节设计，提升 用户体验，增加舒适感。
汽车内饰设计的流程
1
初步设计草图
2
根据市场调研结果，进行初步设计草
图的绘制，确定内饰整体风格。
3
样车制作和评估
4
制作实物样车，进行功能、质量和审
美等方面的评估和调整。
特斯拉Model S
简约现代的内饰设计，带来清新、高科技的驾 驶体验。
奥迪Q5L
精致内饰与豪华材质相结合，打造出高端并充 满运动感的驾驶空间。
奔驰S级
优雅和豪华的内饰设计，注重细节和舒适性， 成为奔驰品牌的经典之作。
结论
汽车内饰设计在驾驶体验中起着重要作用，并且未来有着更大的发展潜力。我们期待着更加舒适、人性 化、智能化的汽车内饰。
追求可持续发展，采用环保材料和制造工 艺，减少对环境的影响。
3 科技应用
4 增加个性化元素
融入先进科技，如智能互联、触控屏等， 提升内饰的功能性和现代感。
满足不同用户的个性化需求，通过定制化 设计和装饰，展现个性。
汽车内饰设计的案例分析
雷克萨斯LS500h
奢华和技术的完美结合，高级材质和精细工艺 展现出卓越的舒适感和豪华感。

汽车内饰装配介绍ppt
项目名称 学习目标
教学重点 教学难点 教学建议 自我评价
汽车内饰装配
1．了解汽车内饰装配的主要内容； 2．掌握汽车仪表板、仪表盘的装配； 3．了解汽车地面控制台的装配； 4．掌握车门内饰的装配； 5．掌握座椅及座椅安全带的装配。
1．汽车仪表板、仪表盘的装配； 2．座椅及椅安全带的装配。
图5-1 轿车内饰系统示意图
内饰装配工艺： 一次内饰装配线包括车身打磨及安装天窗、线束、ABS、顶棚、 地毯、气囊帘、车门支撑板、车门玻璃、密封条、仪表板、水箱等 内容。 二次内饰线风窗玻璃、座椅、仪表板后段、电瓶、空滤器、备 胎、后备箱附件、雨刷器、介质加注、车门调整、线路管路插接等 内容。
活动二 仪表板系统装配
图 5-8 仪表盘组装工艺流程
图5-9 组合仪表板安装
汽车内饰装配介绍ppt

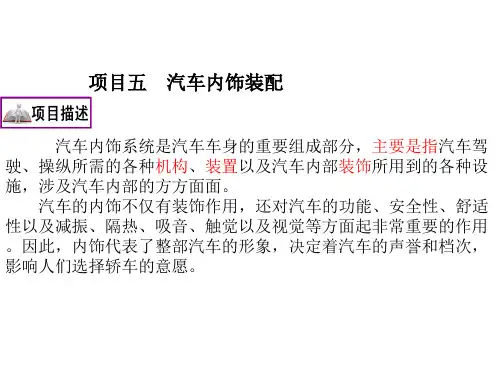

项目五 汽车内饰装配
汽车内饰系统是汽车车身的重要组成部分，主要是指汽车驾 驶、操纵所需的各种机构、装置以及汽车内部装饰所用到的各种设 施，涉及汽车内部的方方面面。
汽车的内饰不仅有装饰作用，还对汽车的功能、安全性、舒适 性以及减振、隔热、吸音、触觉以及视觉等方面起非常重要的作用 。因此，内饰代表了整部汽车的形象，决定着汽车的声誉和档次， 影响人们选择轿车的意愿。
仪表板系统由仪表板总成及之上所安装的各种仪表、控制开 关、显示器和各种保护罩、装饰板等组成。仪表板系统是汽车操纵、 控制及显示的集中装置，是汽车上主要内饰件，也是车厢内最引人 注意的地方。仪表板总成壁薄，体积大，结构形状十分复杂，上面 开有许多方孔和圆孔。
一、仪表板系统的类型 仪表板系统主要是根据仪表板总成的材料及各种仪表的布置 结构形式来分类的，按其材料可分为硬仪表板和软仪表板；按其结 构可分为整体式仪表板和组合式仪表板。组合式仪表板又可分为左、 右分块环抱式仪表板；左、中、右分块式仪表板；中置式仪表板等。 1．硬质仪表板 一般采用PP、PC、ABS、PPO、PC/ABS等塑料一次性注射成型。 这种仪表板尺寸很大，无蒙皮，表面质量要求很高，要求其材料耐 湿、耐热、刚性好且不易变形。这种仅表板通常在轻、小型货车和 大货车、客车上使用，如图5-2所示。
