学习机械制图心得体会

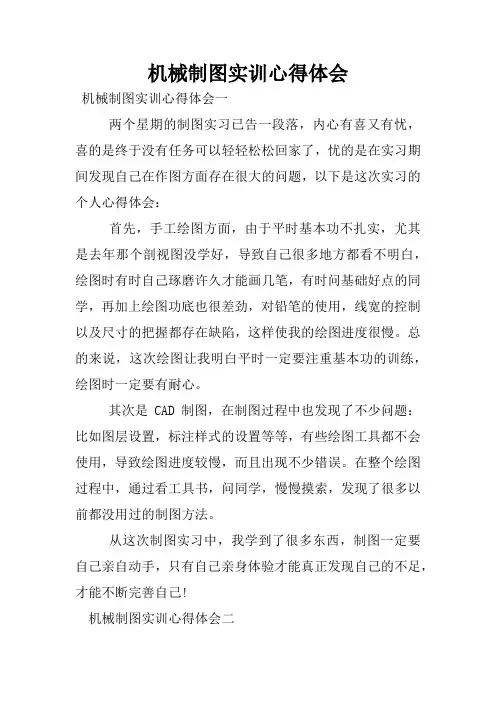

篇一:机械制图实训心得体会
机械制图实习体会
两个星期的制图实习已告一段落,内心有喜又有忧,喜的是终于没有任务可以
轻轻松松
回家了,忧的是在实习期间发现自己在作图方面存在很大的问题,以下是这次
实习的个人心
得体会:
首先,手工绘图方面,由于平时基本功不扎实,尤其是去年那个剖视图没学好,
导致自
己很多地方都看不明白,绘图时有时自己琢磨许久才能画几笔,有时问基础好
点的同学,再
加上绘图功底也很差劲,对铅笔的使用,线宽的控制以及尺寸的把握都存在缺
陷,这样使我
的绘图进度很慢。总的来说,这次绘图让我明白平时一定要注重基本功的训练,
绘图时一定
要有耐心。
其次是cad制图,在制图过程中也发现了不少问题:比如图层设置,标注样式
的设置等
等,有些绘图工具都不会使用,导致绘图进度较慢,而且出现不少错误。在整
个绘图过程中,
通过看工具书,问同学,慢慢摸索,发现了很多以前都没用过的制图方法。 从
这次制图实习中,我学到了很多东西,制图一定要自己亲自动手,只有自己亲
身体验
【参考文档】学习机械制图心得体会-推荐word版
才能真正发现自己的不足,才能不断完善自己! 吴国庆
201X.7.9篇二:机械制图(cad)实训报告 武汉大学 实训报告 201X—201X学年
度第 一 学期 题目: 机械制图(cad) 姓名: 班级:系部: 指导教师: 日
期:201X年4月28日 本实训是工程图样绘制和阅读工程图样的原理和方法,
培养了形象思维能力,并通过《机
械制图课程设计》做了一套工程图样的操作实例。本实训是理论和实践紧密结
合,结合《机
械制图课程设计》实例,并给出详细的操作方法,力求使在最短的时间内掌握
机械制图原理
和autocad 这套软件。
目的与任务:
1、掌握了正投影法的基本原理及其应用; 2、绘制和阅读简单机械图样的基本
能力;
3、培养了三维形状与相关位置的空间逻辑思维能力; 4、了解到autocad
201X 的新功
能; 5、熟练掌握autocad 201X 的二维绘图功能; 6、掌握autocad 201X 的
三维绘图功能。本实训要求熟悉制图的基本规格和基本知识,正确掌握用正投
影法表达空间几何形体,
培养绘图和读图的能力。在实训过程中按要求《机械制图》和autocad 201X知
识的紧密结合,
作到既要掌握autocad 201X 的作图技巧,又要符合《机械制图》的国家标准
规定。熟练掌
握零件图绘制的基础上,学会装配图的绘制和三维实体造型。
1.箱体
2.垫圈
3.直齿轮
4.左上端盖
5.管套
6.左下端盖 篇三:机械制图实训教案 板图实训一
【参考文档】学习机械制图心得体会-推荐word版
实训内容:平面图形的绘制 实训时间:7课时实训目标:1、理解平面图形的
尺寸分析、线段分析
2、平面图形的作图步骤。
实训重点:1、图形的布局; 2、平面图形的线段分析
3、圆弧的连接、圆与直线的连接技巧。 实训难点:平面图形尺寸基准的判断
和选择 实训工具:丁字尺、挂图、a3图板、a3绘图纸、三角板、hb铅笔、h
铅笔、2h铅笔、
橡皮擦。 实训方法:讲授、练习 实训过程:一、引入课题 讲课中要抓住尺寸
分析这个核心,教会学生具有对平面图形分析 尺寸基准和识读定位尺寸的能力。
基准与定位尺寸紧紧相连,二定位尺寸又是画出第二
基准线、第三基准线??的依据,在讲解时不可忽视。 平面图形是由直线和曲线
按照一定的几何关系绘制而成的,这些线段又必须根据给定的
尺寸关系画出,所以就必须对图形中标注的尺寸进行分析。
二、训练内容
1、按照3:1的比例绘制如下平面图形 要求:1、图形的总体尺寸要恰当
2、图形在图纸上的布置恰当
3、图形中各个几何元素间的连接正确 4、尺寸标注正确规范
5、标题栏的画法要根据gb中规定的画法 评分标准:(1)、图形的总体尺寸要
恰当程度(10分)
(2)、图形在图纸上的布置恰当程度 (20分) (3)、图形中各个
几何元素间的连接正确、绘制比例正确与否 (40分错一处扣5分)
(4)、尺寸标注正确规范程度 (10分)
(5)、标题栏的画法要根据gb中规定的画法程度 (10 分)
2、实训结束,给学生打分及 总结 。作 业:实训结束后找一个日常用的简单
物体测量后画出其三个投影图。 教学反思:
单单平面图形的绘制较为简单,但特别重要。在今后的课程中要注重学生的思
维。在三维和二维中能灵活转换。多引导学生对本门课程兴趣的产生。 板图实
训二
【参考文档】学习机械制图心得体会-推荐word版
实训内容:斜二等轴测图的绘制 实训课时:7课时 实训目标:1、通过实训学
会斜二等轴测图的绘制; 2、能熟练掌握几种基本
轴测图作图方法;
3、能熟练掌握长方体、棱锥台、带曲线轮廓的支承块、圆柱、回转 体、圆锥
台等的绘制;
4、学会通过对基本体的绘制画出组合体的斜二等轴测图。 实训重点:1、几种
基本空间
体的绘制; 2、让学生掌握几种正等轴测图的方法 实训难点:通过对基本空间
体
的绘制作出组合体
实训教具:丁字尺、挂图、a3图板、a3绘图纸、三角板、hb铅笔、h铅笔、2h
铅笔、橡皮擦。
实训方法:讲授、练习 实训过程:一、组织实训检查学生绘图工具的准备情况,
二、引入新课 轴测图的直观性较好,有一定的立体感和一定的可直接度量性,
但绘制较繁。这种图很容易看懂,但所绘制的大多数表面在图中不反映实形,
所以
轴测图常作为辅助手段和对多面正投影的补充来使用,即它是用来宏观、概括
的表达设计思
想、说明问题,而不作为生产制造的主要依据。 若对轴测图加画阴影,并用黑
白或色彩进行润饰,即可使其更增加立体感和真实感,加强表现性和艺术性。
这种图在某些技术领域被称为效果图或
表现图。
我们平时所见的机械零件是千差万别的,但归纳起来,可概括为几种最基本的
几何形态通过组合而成的。比如有长方体、棱锥台、带曲线轮廓的支
承块、圆柱、回转体、圆锥台等。所以,我们要学会组合体绘制,首先就要掌
握几种基本体
的绘制。
三、讲授新课
(一)轴测图的基本知识 1、轴测图的形成 将空间物体连同确定其位置的直角
坐标系,沿不平行于任一坐标平面的方向,用平行投
