南京工程学院自动化学院实验报告课程名称电子设计自动化EDA技术实验项目名称10进制计数器设计实验学生班级实验学生姓名同组学生姓名实验时间实验地点实验成绩评定指导教师签字年月日24其中D 表示输入初始计数值，Sta 为计数开始，Q 表示当前计数值；LD 表示预制计数值，LD 为“0”，初始计数值打入器件；UD 表示计数方向，UD 为‘0’，计数器加计数，UD 为‘1’，计数器减计数；C 表示器件工作态，C 为‘0’，表示计数器正在计数；C 为‘1’，表示计数器计数结束；CP 为计数脉冲。
四、实验方案设计、实验方法 1. 实验方案10进制计数器的VHDL 描述有多种方法，设计过程中可以采用计数脉冲CP 作为敏感量，CP 的每个上升沿，计数值Q 加‘1’或减‘1’，加到‘9’后回‘0’或减到‘0’后回‘9’，语句可采用case …when 、with …select 、if …then 以及加减运算等多种结构实现。
也可以首先设计基本的触发器、锁存器等元件，而后通过元件的互联实现。
本实验中根据真值表用if-then 结构实现10进制计数器 2. 实验方法首先根据前文所述，对照真值表的列出的不同输入逻辑状态，分情况依次输出于输入的对应关系，而后编译综合，由开发系统自行实现电路功能。
五、实验步骤1. 设计输入 利用FILE\New 菜单输入VHDL 源程序，创建源文件D0 D1 D2 D3 CP Sta LD UDQ0 Q1 Q2 Q3 C62. 器件及管脚逻分配图管脚分配情况如图，所选器件为EPM7032AELCC44-43. 仿真波形10进制计数器的仿真波形如下图，从波形可以得出，输入输出满足前文真值表，设计电路功能达到设计要求4. 时序分析图上述时间分析可以得到，输出信号存在3ns的时间延迟，它主要与器件速度、表达逻辑的合理性有关，选用速度更高器件、优化设计可以使该值降低。
8。

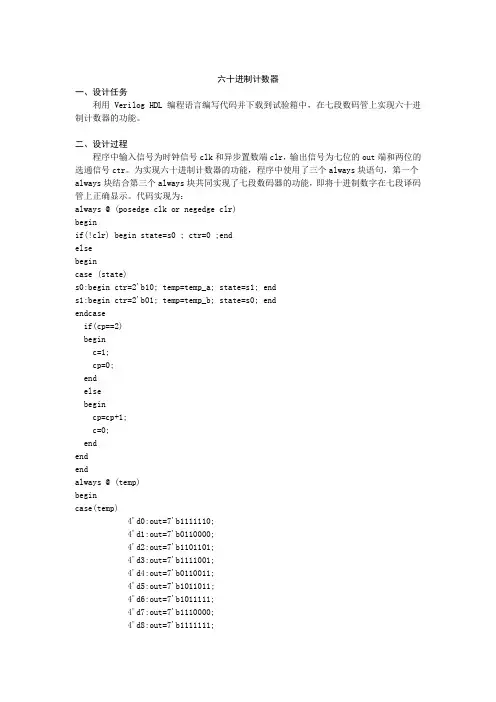

六十进制计数器一、设计任务利用Verilog HDL 编程语言编写代码并下载到试验箱中，在七段数码管上实现六十进制计数器的功能。
二、设计过程程序中输入信号为时钟信号clk和异步置数端clr，输出信号为七位的out端和两位的选通信号ctr。
为实现六十进制计数器的功能，程序中使用了三个always块语句，第一个always块结合第三个always块共同实现了七段数码器的功能，即将十进制数字在七段译码管上正确显示。
代码实现为：always @ (posedge clk or negedge clr)beginif(!clr) begin state=s0 ; ctr=0 ;endelsebegincase (state)s0:begin ctr=2'b10; temp=temp_a; state=s1; ends1:begin ctr=2'b01; temp=temp_b; state=s0; endendcaseif(cp==2)beginc=1;cp=0;endelsebegincp=cp+1;c=0;endendendalways @ (temp)begincase(temp)4'd0:out=7'b1111110;4'd1:out=7'b0110000;4'd2:out=7'b1101101;4'd3:out=7'b1111001;4'd4:out=7'b0110011;4'd5:out=7'b1011011;4'd6:out=7'b1011111;4'd7:out=7'b1110000;4'd8:out=7'b1111111;4'd9:out=7'b1111011;default:out=7'b0000000;endcaseendendmodule第二个always块则使用控制语句实现了{temp_a,temp_b}从0到59的跳转，实现了六十进制计时器的基本功能。
EDA-16位加法计数器的设计北京理工大学用程序输入方法设计一个16位二进制加法计数器学院：机械xxxx学院专业班级：10机械电子工程x班姓名：陈xx学号： 10xxxxxx指导教师：xxx 老师目录摘要 (1)1 绪论 (2)2 计数器的工作原理 (3)3 设计原理 (4)4 电路系统的功能仿真 (4)6 个人小结 (23)参考文献 (24)摘要计数器是数字系统中使用较多的一种时序逻辑器件。
计数器的基本功能是统计时钟脉冲的个数，即对脉冲实现计数操作。
计数器也可以作为分频、定时、脉冲节拍产生器和脉冲序列产生器使用。
计数器的种类很多，按构成计数器中的各触发器是否使用一个时钟脉冲源来分，可分为同步计数器和异步计数器；按进位体制的不同，可分为二进制计数器、十进制计数器和任意进制计数器；按计数过程中数字增减趋势的不同，可分为加法计数器、减法计数器和可逆计数器；还有可预制数和可编计数器等等。
本次课程设计将利用众多集成电路软件软件中的Quartus II软件，使用VHDL语言编程完成论文《用程序输入方法设计一个16位二进制加法计数器》，调试结果表明，所设计的计数器正确实现了计数功能。
关键词：二进制；加法计数器；VHDL语言1 绪论现代电子设计技术的核心已日趋转向基于计算机的电子设计自动化，即EDA（Electronic Design Automation）技术。
EDA技术就是依赖功能强大的计算机，在集成电路软件平台上，对以硬件描述语言HDL（Hardware Description Language）为系统逻辑描述手段完成的设计文件，自动完成逻辑编译、化简、分割、综合、布局布线以及逻辑优化和仿真测试，直至实现既定的电子线路系统功能。
现在对EDA的概念或范畴用得很宽。
包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域，都有EDA的应用。
目前EDA技术已在各大公司、企事业单位和科研教学部门广泛使用。
计数器eda实验报告计数器EDA实验报告引言：计数器是数字电路中常见的基本模块之一，用于计算和记录输入脉冲信号的数量。
在本次实验中，我们将使用EDA工具对计数器进行设计和分析。
通过对计数器的EDA实验，我们旨在深入了解计数器的工作原理和性能特点。
一、实验目的本次实验的目的是通过EDA工具对计数器进行设计和分析，具体包括以下几个方面：1. 了解计数器的基本原理和工作方式；2. 学习使用EDA工具进行电路设计和仿真；3. 分析计数器的性能指标，如最大计数值、计数速度等。
二、实验步骤1. 设计计数器的电路原理图；2. 使用EDA工具进行电路仿真；3. 分析仿真结果，包括计数器的计数规律、计数速度等；4. 调整计数器的参数，观察对计数结果的影响；5. 总结实验结果并提出改进意见。
三、计数器的设计原理计数器是由触发器和逻辑门组成的电路，可以实现对输入脉冲信号的计数功能。
常见的计数器包括二进制计数器、十进制计数器等。
在本次实验中，我们将设计一个4位二进制计数器。
四、EDA工具的使用我们选择使用Xilinx ISE Design Suite进行电路设计和仿真。
该工具具有强大的功能和易于使用的界面，方便我们进行计数器的设计和分析。
五、仿真结果分析通过对计数器的仿真结果进行分析，我们可以得到以下结论：1. 计数器的计数规律：根据计数器的设计原理，我们可以观察到计数器的计数规律为二进制递增。
2. 计数器的计数速度：计数器的计数速度取决于输入脉冲信号的频率和计数器的时钟频率。
通过适当调整时钟频率，我们可以实现不同速度的计数。
六、参数调整与性能改进在实验过程中，我们可以通过调整计数器的参数来改进其性能。
例如，我们可以增加计数器的位数，以提高其计数范围；或者调整计数器的时钟频率，以改变其计数速度。
通过不断优化和改进，我们可以得到更加高效和灵活的计数器设计。
七、实验总结通过本次计数器EDA实验，我们深入了解了计数器的工作原理和性能特点，并学会了使用EDA工具进行电路设计和仿真。
