河南多层文化馆采光顶(网架)屋面施工方案

  • 格式：doc
  • 大小：256.34 KB
  • 文档页数：19

河南**集团有限公司 **庄子文化馆采光顶（网架）屋面施工方案 **庄子文化馆

采光顶（网架）屋面施工方案 河南**集团有限公司 **庄子文化馆采光顶（网架）屋面施工方案

目 录 1.编制依据 ............................................................. 1 1.1 相关技术文件 ..................................................... 1 1.2 主要参考资料 ..................................................... 1

2.工程概况 ............................................................. 2 3.施工部署 ............................................................. 2 3.1施工准备 ......................................................... 2 3.2施工进度 ......................................................... 3 4.1网架工程 ......................................................... 3 4.2涂料工程 ......................................................... 8 4.3玻璃采光顶制作、安装 ............................................. 9 4.4玻璃采光顶的安装 ................................................ 12

5.施工质量措施 ........................................................ 14 6.保证本工程顺利进行的技术措施 ........................................ 14 7.安全管理和安全措施及要求 ............................................ 15 河南**集团有限公司 **庄子文化馆采光顶（网架）屋面施工方案

1 1.编制依据

1.1 相关技术文件 1.1.1民权庄子文化馆建筑、结构施工图。 1.1.2国家现行标准、规范、工程法规及地方性法规。 1.1.3本工程施工组织设计及相关工期、质量等合同要求。

1.1.4本工程设计变更。 1.1.5本工程经过审批的施工组织设计； 1.2 主要参考资料 1.2.1建设工程施工现场管理规定 1.2.2建设工程质量管理方法 1.2.3建设工程质量监督管理规定 1.2.4建设安全生产监督管理规定 1.2.5建设项目（工程）竣工验收办法 1.2.6钢结构焊缝外形尺寸 1.2.7钢结构施工及验收规范（B50205-2001） 1.2.8建筑工程施工质量验收统一标准（GB50300-2001） 1.2.9钢结构设计规范 （GB50017） 1.2.10碳素结构钢（GB699-99） 1.2.11合金钢技术条件（GB3077-88） 1.2.12低压流体输送用焊接钢管(GB/T3092-93） 1.2.13碳钢焊条（GB/T5117-95） 1.2.14气体保护电弧焊用碳钢低合金钢焊丝（GB／T8110－95） 1.2.15钢焊缝手工超声波探伤方法和探伤结果分级（GB11345-89） 1.2.16涂装前钢材表面锈蚀等级和除绣等级（GB8923-99） 1.2.17建筑钢结构焊接规程（JGJ81-2002） 1.2.18紧固件机械性能、螺栓和螺钉(GB3098.1)

1.2.19热轧钢板和钢带的尺寸、外形、重量及允许偏差(GB709-88) 1.2.20钢结构高强螺栓连接设计、施工验收规程(JGJ82-91) 1.2.21建筑钢结构焊接技术规程(JGJ81-2002) 1.2.22钢结构制作、安装施工规程 (YB9254-95) 河南**集团有限公司 **庄子文化馆采光顶（网架）屋面施工方案 2 1.2.23屋面工程技术规范（GB50345－2004）

1.2.24屋面工程质量验收规范（GB50207－2002）

1.2.25屋面工程施工与验收手册（朱馥林 主编） 1.2.26建筑施工手册（第四版） 1.2.27建筑工程施工工艺标准（中国建筑工程总公司编） 2.工程概况 **庄子文化馆工程位于商丘市**东城区，人民路南、江山大道路东,总建筑面积21203㎡。现浇框架结构，大部分屋面钢筋混凝土屋面，中厅上空采用网架结构,地上五层，建筑高度为23.7m（室外地面至屋顶结构板）。首层5.1m，二、三层4.5m，四层4.7m，五层4.7m局部4.4m，室内外高差0.9m. 一类公共建筑，设计使用年限50年。耐火等级2级，地震分组为第一组，场地土类别为Ⅲ类，建筑物抗震设防类别为重点设防类，框架的抗震等级为二级，柱下独立基础，水泥土搅拌桩。室内正常环境为一类；露天及与水和土壤直接接触的梁、柱为二b类。采光网架采用轻钢龙骨，采光顶为安装安全玻璃，圆形构造，半径10m。 3.施工部署 3.1施工准备 3.1.1技术准备： 认真阅读设计图纸，对其中有疑义的部分，要征求各方意见进行修改或重新拟定方案，以满足结构的总体设计方案。对料： 根据设计图纸算出各种零件的材料的用量，核对来料的规格、数量、重量，检查原材料和各种外构件出厂合格证是否齐全。 3.1.2材料准备： 本结构的钢管、锥头、封板均采用Q235钢材，钢球采用45号钢，高强螺栓采用40Cr。 3.1.3人员准备： 根据该工程的实际情况，网架制造由一名工程师负责，配备技术工人10人，搬运工人10人，网架安装由二名工程师负责，配备安装工人10人。搬运工人15人。 3.1.4设备工具 （1）电焊机 4台 （2）空压机 1台 （3）千斤顶 4台 （4）切割机 4台 （5）手动葫芦 4台 （6）经纬仪 1台 （7）水准仪 1台 （8）常用工具 河南**集团有限公司 **庄子文化馆采光顶（网架）屋面施工方案 3 3.2施工进度

采光顶（网架）屋面施工预计70天完工。 针对该工程施工难度大，工期短的问题，经过认真分析、合理安排确定安装方案。施工进度安排如下： 施工方法：采用高空散装法 1 按时搭设合格的局部扣件式脚手架 2天 2 预埋件交接、复检及找平 1天 3 网架安装 8天 4 支托安装 ** 4天 5 主副框安装，玻璃安装 50天 4.主要施工项目： 4.1网架工程 该网架工程施工方案是根据网架施工图和《钢结构施工及验收规范》（GB50205-2001）进行编制的。该网架具有结构轻、省料经济的特点，同时还有良好的稳定性和安全性。 4.1.1网架制作 本工程采用焊接球节点网架，网架制作是整个工程的重要组成部分。 4.1.2材料要求 材料验收应符合以下质量要求： 1)钢网架使用的钢材、连接材料、高强度螺栓、焊条等材料应符合设计要求，并应有出厂合格证明。 2)焊接球、锥头、套筒、封板、网架杆件、焊接钢板节点等半成品，应符合设计要求及相应的国家标准规定 4.1.3网架加工工艺流程 1） 根据网架设计图编制零部件加工图； 2） 制定零部件制作的工艺流程； 3） 定制外构件及采购钢管； 4） 检验材质、零件规格； 5） 钢管下料，下料尺寸及钢管规格应符合设计要求； 6） 检查下料尺寸，每种抽检数量应不少于总量的5%； 7） 点焊、组装，根据焊接尺寸的要求，将封板、锥头等组装并在模具中点焊； 河南**集团有限公司 **庄子文化馆采光顶（网架）屋面施工方案 4 8） 检验组装尺寸；

9） 焊接，应由专业焊工进行； 10） 按网架评定标准检验杆件尺寸及焊缝质量，通过外观检验及实验室检测； 11） 防腐处理，底漆刷一遍，漆面应均匀； 12） 预拼装应在工厂内进行，拼装后对规范要求的各项指标进行实际检测，并记录检测值，同时与规范要求进行比较，全部合后进行验收； 13） 包装。 4.1.4网架安装 （1）网架拼装 网架的拼装应根据网架跨度、平面形状、网架结构形状和吊装方法等因素，综合分析确定网架制作的拼装方案。 网架的拼装一般可采用整体拼装、小单元拼装（分条或分块单元拼装）等。不论选用哪种拼装方式，拼装时均应在拼装模架上进行，要严格控制各部分尺寸。 1）拼装准备 ① 主要机具 a. 电焊机、氧—乙炔设备、砂轮锯、钢管切割机床等加工机具。 b. 钢卷尺、钢板尺、游标卡尺、卡钳、百分表等检测仪器。 c. 铁锤、钢丝刷等辅助工具。 ② 作业条件 a. 拼装焊工必须有焊接考试合格证，有相应焊接工位的资格证明。 b. 拼装前应对拼装场地做好安全设施、防火设施。拼装前应对拼装胎位进行检测，防止胎位移动和变形。拼装胎位应留出恰当的焊接变形余量，防止拼装杆件变形，角度变形。 c. 拼装前杆件尺寸、坡口角度以及焊缝间隙应符合规定。 d. 熟悉图纸，编制好拼装工艺，做好技术交底。 e. 拼装前，对拼装用的高强螺栓应逐个进行硬度试验，达到标准值才能进行拼装。 2） 单元拼装 3） 拼装单元验收 a. 拼装单元网架应检查网架长度尺寸、宽度尺寸、对角线尺寸、网架长度尺寸，应在允许偏差范围之内。

合集下载

采光屋面施工方案

采光屋面施工方案

采光屋面施工方案1. 引言采光屋面是一种可以提供自然光线的屋顶结构，广泛应用于各种建筑类型中，为室内空间提供明亮舒适的环境。

采光屋面施工方案是在建筑设计和施工过程中的一个重要环节，它涉及到材料选择、施工步骤、安装方法等方面。

本文将介绍一种常见的采光屋面施工方案，希望对相关人员在实际工作中提供一定的参考价值。

2. 材料选择2.1 采光板材料采光板是采光屋面的核心材料之一，它可以将阳光透过屋顶传导到室内空间。

常见的采光板材料有聚碳酸酯、聚丙烯、玻璃等。

在选择采光板材料时需要考虑以下几个因素：•采光效果：不同材料的采光效果有所差异，需要选择透明度高、能够达到预期采光效果的材料。

•耐候性：采光板需要长时间暴露在室外环境中，因此选择具有良好耐候性的材料是必要的。

•绝缘性：采光板需要具有良好的绝缘性能，以防止电流通过。

2.2 结构材料除了采光板外，采光屋面还需要结构材料来支撑和固定采光板。

常见的结构材料有钢材、铝材、木材等，选择结构材料时需要考虑以下几个因素：•强度和稳定性：结构材料需要具备足够的强度和稳定性，能够承受荷载并保持屋面结构的稳定性。

•耐腐蚀性：由于采光屋面暴露在室外环境中，结构材料需要具备良好的耐腐蚀性，以延长使用寿命。

•施工方便性：选择易于施工和安装的结构材料，可以提高施工效率。

3. 施工步骤3.1 准备工作在施工之前，需要进行一些准备工作，包括确定施工方案、测量量值、分析现场情况等。

准备工作的完成对后续的施工工作至关重要，需要慎重处理。

3.2 安装结构材料在安装结构材料之前，需要确保屋面表面平整且干净。

首先，根据设计要求，在屋面上进行标线，确定结构材料的安装位置。

然后，根据标线，在屋面上钻孔，安装固定件。

最后，安装结构材料，确保结构材料的平整度和稳定性。

3.3 安装采光板在安装采光板之前，需要根据设计要求进行尺寸和形状的裁剪。

然后，根据结构材料的位置，在采光板上进行标记，确定固定点的位置。

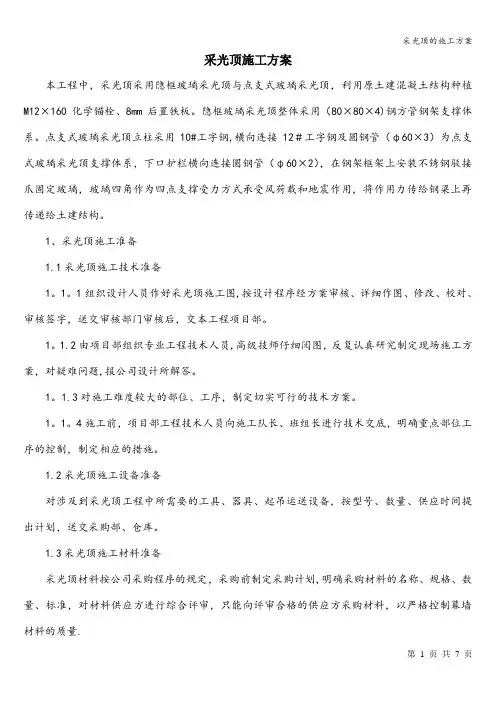

采光顶的施工方案
