HACMP 5.4在AIX 5.3上的安装

  • 格式：doc
  • 大小：95.00 KB
  • 文档页数：8

HACMP 5.4配置文档 1. 软件环境 ................................................................................................................................... 2 1.1 AIX 5300-05.................................................................................................................... 2 1.2 HAMCP 5.4 ..................................................................................................................... 2 2. 硬件环境 ................................................................................................................................... 2 3. 系统环境 ................................................................................................................................... 2 3.1 /etc/hosts .......................................................................................................................... 2 3.2 /.rhosts ............................................................................................................................. 2 4. 配置HACMP 以下操作只需在一个节点上操作即可 ........................................................ 2 4.1 配置网络拓朴 ................................................................................................................... 2 4.1.1 配置Cluster Name ............................................................................................... 2 4.1.2 配置Cluster节点................................................................................................. 2 4.1.3 配置HACMP网络 .............................................................................................. 3 4.1.3.1 创建IP网络.............................................................................................. 3 4.1.3.2 创建串口心跳网络 ................................................................................... 3 4.1.3.3 创建磁盘心跳网络 ................................................................................... 3 4.1.4 添加网络到Cluster.............................................................................................. 3 4.1.4.1 创建IP通信接口...................................................................................... 3 4.1.4.2 创建串口通信设备 ................................................................................... 4 4.1.4.3 创建磁盘通信设备 ................................................................................... 5 4.2 配置HACMP资源 ......................................................................................................... 5 4.2.1 配置资源 .............................................................................................................. 5 4.2.1.1 创建Applications Servers......................................................................... 5 4.2.1.2 创建Service IP.......................................................................................... 5 4.2.2 配置资源组 .......................................................................................................... 6 4.2.2.1 创建资源组 ............................................................................................... 6 4.2.2.2 配置资源组属性 ....................................................................................... 7 5. 校验并同步HACMP配置 ....................................................................................................... 7 6. 启动/停止HACMP ................................................................................................................... 7 6.1 启动HACMP（快速路径：#smitty clstart） ............................................................... 7 6.2 停止HACMP（快速路径：#smitty clstop） ............................................................... 8 7. 测试HACMP（这里仅为模拟测试） .................................................................................... 8 1. 软件环境 1.1 AIX 5300-05 1.2 HAMCP 5.4 2. 硬件环境 P630两台 DS4300存储一台 串口线一根 3. 系统环境 3.1 /etc/hosts 127.0.0.1 loopback localhost p630a(另一节点为p630b)

192.168.1.100 p630a_stb 192.168.1.200 p630b_stb

192.168.2.100 p630a_boot 192.168.2.200 p630b_boot

192.168.3.100 p630a_svc 192.168.3.200 p630b_svc 3.2 /.rhosts 192.168.1.100 192.168.1.200 192.168.2.100 192.168.2.200 192.168.3.100 192.168.3.200

4. 配置HACMP 以下操作只需在一个节点上操作即可 4.1 配置网络拓朴 4.1.1 配置Cluster Name # smitty hacmp Extended Configuration Extended Topology Configuration Configure an HACMP Cluster Add/Change/Show an HACMP Cluster * Cluster Name [testcluster] 4.1.2 配置Cluster节点 # smitty hacmp Extended Configuration Extended Topology Configuration Configure HACMP Nodes Add a Node to the HACMP Cluste *NodeName [NodeA]

合集下载

AIX 5.2 + HACMP 5.1 安装配置手册

AIX 5.2 + HACMP 5.1 安装配置手册

AIX 5.2+HACMP 5.1 安装配置手册AIX 5.2 + HACMP 5.1安装配置手册发布点：/论坛ID: 逸香书斋作者昵称：阿军个人空间：/members/junjun467/QQ: 394129237EMAIL: ylink@淘宝书店：逸香书斋 /逸香书斋 必属精品AIX 5.2+HACMP 5.1 安装配置手册引言《AIX系统安装手册》涉及到AIX系统的软硬件配置及其安装的方法。

系统管理人员可从中了解到系统安装过程。

读者对象主要供系统管理人员使用。

内容提要AIX系统的安装概要本章向用户详细介绍了在小型机上安装AIX系统的简要步骤。

安装AIX操作系统（BOS）本章节主要介绍了在小型机上安装AIX操作系统（BOS）的具体步骤，并且每一步骤附有图表。

软件包的安装本章介绍安装完AIX操作系统（BOS）后，安装软件包的具体步骤。

并且每一步骤附有图表。

系统环境配置本章介绍用户个数的配置，如果要配置其它的环境变量系统管理员可仿效本章的方法配置。

系统网络配置系统存储配置系统组和用户定义HACMP双机系统的定义配置本章介绍HACMP软件的安装，在双机环境下调试数据库及应用。

版权说明该文档供各位系统管理员作为技术参考使用，严禁用作商业用途！作者保持一切权力！目 录第一章硬件架构 (1)1.1 硬件拓扑图 (1)1.2 系统运行策略： (2)1.3主机与存储配置列表: (2)1.4 FAStT600存储规划 (3)第二章 AIX操作系统安装 (4)2.1 AIX操作系统安装概要 (4)2.2 安装AIX操作系统（BOS） (5)2.3软件包的安装 (9)2.3.1 常用软件包的安装 (9)2.3.2 系统安装补丁 (12)2.3.3 HACMP 安装与补丁 (13)第三章 系统环境配置 (14)3.1 系统参数修改 (14)3.2 系统存储分配 (18)3.3 系统组和用户定义 (23)第四章 HACMP的定义与配置 (26)4.1 HACMP配置前准备 (26)4.2 配置方法 (29)第一章硬件架构现有系统，采用两台IBM P650小型机作为运行系统，同时使用两台光纤交换机，配置FAStT600光纤存储服务器，组成SAN（光纤存储局域网）的存储架构，该系统采用热备模式，现行硬件架构可以最大程度消除单点故障，保证业务可以高效和高连续性稳定运行。

AIX+Hacmp双机热备oracle10g安装和双机切换

AIX+Hacmp双机热备oracle10g安装和双机切换

AIX+Hacmp双机热备oracle10g安装环境说明系统部署：Unix AIX 6.1版本＋HACMP 5.4版本＋ORACLE 10g双机热备的方式是Oracle程序安装在各自的主机上，只把数据库实例安装的共享存储上双机热备原理：通过Hacmp实现双机热备，a、b两台小机中，同一时刻只有一台机器对外提供服务，另一台机器处于待命状态。

A为主机，b为备机，正常情况下是a机对外提供服务，当a机发生故障无法提供服务时，b机会自动接管，将系统和oracle服务切换到b机上。

这个自动切换的过程大概需要3分钟的样子。

当a机故障修改之后，启动a机上的hacmp，这时系统又会自动从备机b上自动切换回主机a上。

小机a、b都有各自的IP地址，不管是a在提供服务，还是b在提供服务，他们对外提供的服务IP地址是不变的，即客户端在连接的时候，不会因为两台小机之间的切换而需要改变配置。

Oracle实例安装步骤1、安装前的准备1.1 修改root用户下的fsize资源限制：# vi /etc/security/limitsroot:fsize = -11.2 修改用户允许的最大进程数：# smit chgsys1.3 修改root用户在命令行中使用backspace键：# cd# vi .profilesmit erase ^![注] ^! 代表backspace键。

1.4 在每个节点上检查网络配置1.5 编辑hosts文件,把主备节点相应的主机名和IP写入1.6在每个节点上建立dba，hagsuser，oinstall组和oracle用户建立用户组：dba用户组：其中：hagsuser组ID：502oinstall组ID：503[注]可以通过命令smit或smitty操作。

1.7 建立oracle用户：oracle用户：[注]oracle的primary group为dba,Group Set为hagsuser和oinstall。

4-在IBM小型机P55A安装和配置HACMP操作步骤

4-在IBM小型机P55A安装和配置HACMP操作步骤

在IBM小型机P55A安装和配置HACMP操作步骤操作环境：硬件：IBM P55A 小型机（3块硬盘U320 72.4G）阵列卡：PCI-X SCSI 阵列卡光盘：HACMP for AIX 5L,V5.3操作系统：IBM AIX5.3操作目标：利用HACMP安装光盘，在小型机上安装HACMP并进行配置以实现系统双机功能操作步骤第1步：在2台主机上安装HACMP1．# smitty inst2．在“Install and Update Software”界面中，选择第一项“Install Software”并回车3．在“Install Software”界面中，在选项“INPUT device / directory for software”上按“F4”，在列表中选择设备“/dev/cd0”并回车4．在“Install Software”界面中，在“Sofeware to install”选项上按“F4”选择所需安装的软件包，在需要安装的软件包上按“F7”来进行选择。

安装HACMP除2个软件包：Cluster.hativoliCluster.haview外都需选择安装,选择完成后回车5．在“Install Software”界面中进行设置，选项“Commit software updates”选择“No”，选项“Save replace files”选择“Yes”，选项“accept new licences agreement”选择“Yes”，然后回车进行HACMP的安装6．在“COMMAND STA TUS”界面，观察左上角“Command”状态，变为“OK”表示安装成功，完成后按“F10”退出备注：安装完AIX操作系统并打上相应的补丁后，接着安装HACMP安装可能会提示失败，那只是有部分包装不上的原因，但并不影响HA。

7．HACMP安装完成！安装完成后需要重新启动计算机！# shutdown –Fr第2步：为2台主机配置IP地址1．# smitty tcpip2．在“TCP/IP”界面选择第一项“Minimum Cofiguration a Startup”并回车，在出现的选项框中选择网卡所在的端口（实例中网卡所在端口为en0和en3）并回车3．在“Minium Configuration & Startup”界面中进行设置，HOSTNAME [Test1] --自定义Node名称Internet ADDRESS（dotted decimal）[192.168.10.121] --根据实际IP输入Network MASK（dotted decimal）[255.255.255.0]STRAT Now yes设置完成后回车4．在“COMMAND STA TUS”界面，观察左上角“Command”状态，变为“OK”表示设置成功，完成后按“F10”退出5．重复前4点分别设置en3和另一个主机（Test2）上的网卡（en0，en3），网卡全部设置好后，IP设置完成第3步：在2台主机上修改hosts文件1．＃vi /etc/hosts2．用方向键移动光标，找到“loopback localhost”在其后面输入刚在设置IP步骤中定义的主机（Test1）名称，然后分别输入2个主机的IP地址，别名，主机名和Sevice IP的IP和别名，修改后文件应如下图3．在另一台主机（Test2）上重复以上2步，除“loopback localhost”后的自定义主机名不同，2个文件应完全一致。

HACMP配置

HACMP配置

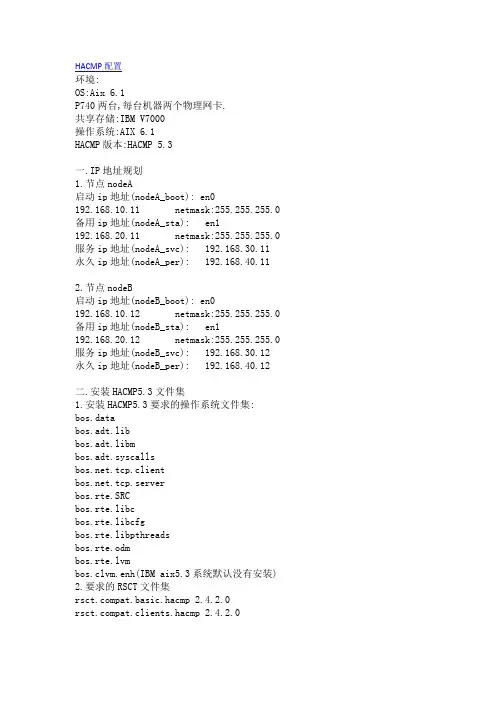

HACMP配置环境:OS:Aix 6.1P740两台,每台机器两个物理网卡.共享存储:IBM V7000操作系统:AIX 6.1HACMP版本:HACMP 5.3一.IP地址规划1.节点nodeA启动ip地址(nodeA_boot): en0 192.168.10.11 netmask:255.255.255.0 备用ip地址(nodeA_sta): en1 192.168.20.11 netmask:255.255.255.0 服务ip地址(nodeA_svc): 192.168.30.11永久ip地址(nodeA_per): 192.168.40.112.节点nodeB启动ip地址(nodeB_boot): en0 192.168.10.12 netmask:255.255.255.0 备用ip地址(nodeB_sta): en1 192.168.20.12 netmask:255.255.255.0 服务ip地址(nodeB_svc): 192.168.30.12永久ip地址(nodeB_per): 192.168.40.12二.安装HACMP5.3文件集1.安装HACMP5.3要求的操作系统文件集:bos.databos.adt.libbos.adt.libmbos.adt.syscalls.tcp.client.tcp.serverbos.rte.SRCbos.rte.libcbos.rte.libcfgbos.rte.libpthreadsbos.rte.odmbos.rte.lvmbos.clvm.enh(IBM aix5.3系统默认没有安装)2.要求的RSCT文件集pat.basic.hacmp 2.4.2.0pat.clients.hacmp 2.4.2.0rsct.core.sec 2.4.2.1rsct.basic.sp.2.4.2.0三.安装HACMP5.31.插入hacmp5.3光盘，除以下文件集外全部安装：cluster.es.pluginscluster.hativolicluster.haviewrsct.exp2.安装完成后重启AIX系统，并查看相关进程#lssrc -g cluster#ps -ef|grep cl*四、网络配置nodeA地址配置:#ifconfig en0 192.168.10.11 netmask 255.255.255.0#ifconfig en1 192.168.20.11 netmask 255.255.255.0nodeB地址配置:#ifconfig en0 192.168.10.12 netmask 255.255.255.0#ifconfig en1 192.168.20.12 netmask 255.255.255.0五.编写/etc/hosts文件(nodeA 和nodeB上都需要做相同添加)192.168.10.11 nodeA_boot nodeA192.168.20.11 nodeA_sta192.168.30.11 nodeA_svc192.168.40.11 nodeA_per192.168.10.12 nodeB_boot nodeB192.168.20.12 nodeB_sta192.168.30.12 nodeB_svc192.168.40.12 nodeB_per注:nodeA 和nodeB上配置完ip地址并且修改完hosts文件后,两台主机可以互相ping下,检测两边是否连通.六.修改网络参数#no -p -o nonlocsrcroute=1#no -p -o ipsrcrouterec=1#no -p -o routerevalidate=1七.编写/usr/es/sbin/cluster/etc/rhosts 文件(nodeA和nodeB上都需要相同修改),建立信任关系.192.168.10.11 //(nodeA的启动ip)192.168.20.11 //(nodeA的备用ip)192.168.10.12 //(nodeB的启动ip)192.168.20.12 //(nodeB的备用ip)八.编写/usr/es/sbin/cluster/netmon.cf文件(nodeA 和nodeB上各添加自己的启动ip和备用ip)nodeA上添加:192.168.10.11192.168.20.11nodeB上添加:192.168.10.12192.168.20.12九.创建程序服务的脚本启动文件(nodeA 和nodeB 上都做相同操作)#touch /etc/hastart1.sh#touch /etc/hastop1.sh#chmod -R /etc/hast*.sh十.验证串口设备的通信,以便于串口设置做HACMP心跳线nodeA上:#lsdev -c tty#cat < /dev/tty0nodeB上:#lsdev -c tty#cat /etc/hosts >/dev/tty0反之,将nodeA上查看的hosts文件信息重定向输出到nodeB的终端上.十一.共享存储配置SSA在节点nodeA上，配置SSA存储的raid#smiity ssaraid----> add an ssa raid array选择要创建的raid的类型添加创建raid所需要的磁盘查看命令:#lsdev -c disk 查看SSA logical disk drive#lspv 查看是否出现一个新的磁盘在nodeB上使用cfgmgr命令扫描硬件然后使用lspv命令查看是否能看到与nodeA上一样的一块新磁盘,如果nodeA和nodeB上都出现一块相同的的物理磁盘则证明共享存储SSA配置成功十二.共享卷组配置在节点nodeA上,使用共享磁盘创建卷组,并指定卷组的major号(主设备号),使用lspv查看共享磁盘为hdisk2.#mkvg -V 60 -y oravg hdisk2#lsvg -orootvgoravg修改卷组oravg属性,开机不自动启动#chvg -an oravg在新的卷组oravg上创建逻辑卷#mklv -t jfs2 -y halv oravg 5G在新的逻辑卷halv上创建文件系统 /hafs#crfs -v jfs2 -d halv -m /hafs在节点nodeA 上varyoffvg卷组#varyoffvg oravg在节点nodeB上为扫描出来的新共享磁盘hdisk2添加PVID#chdev -l hdisk2 -a pv=yes在几点nodeB上导入卷组,同时指定卷组的major号与节点nodeA上卷组的major 号相同#importvg -y oravg -V 60 hdisk2#lsvg -l oravg在节点nodeB上修改卷组的属性，使开机不自动激活并关闭卷组#chvg -an oravg#varyoffvg oravg#lspv十三.添加集群(以下操作需要在卷组所在的主机上操作,本篇中为nodeB)添加集群cluster1#smittyhacmp——>initialization and standard configuration ——>add nodes to an HACMP cluster指定cluster名:cluster1:选择nodeA和nodeB的启动ip地址十四.添加服务ip地址标签添加节点nodeA上的服务ip地址nodeA_svc#smitty hacmp——>initialization andstandard configuration——>configure resources to make highly available——>configure service ip labels/addresses——>add a service ip label/address选择nodeA的服务ip地址(该位置指定以后真正使用的服务ip地址)十五.添加应用服务#smitty hacmp——>initialization and standardconfiguration——>configure resources to make highlyavailable——>configure application servers——>add an application server添加如下:server name:appserverstart script: /etc/hastart1.shstop script: /etc/hastop1.sh十六.添加资源组添加新的资源组rsg1,参与的节点为nodeA和nodeB,且nodeA在前,表示节点nodeA的优先级最高#smitty hacmp——>initialization and standardconfiguration——>configure HACMP resource Groups——>add a resource group指定资源组名：rsg1；选择节点nodeA nodeB（备注：nodeA在前优先级高）十七.更改资源组更改资源组rsg1,将资源(服务ip,应用服务,卷组)加入资源组中#smitty hacmp——>initialization and standardconfiguration——>configure hacmp resource groups——>change/show resources for a resource group选择nodeA_svc,appserver1,oravg等资源十八.添加永久IP地址添加节点nodeA的永久ip地址(节点NodeA)#smitty hacmp——>extended configuration——>extended topologyconfiguration——>configure hacmp persistent node iplabel/address——>add a persistent node ip label/address选择节点nodeA上的永久ip地址:nodeA_per添加节点nodeB的永久ip地址(节点NodeB)#smitty hacmp——>extended configuration——>extended topology configuration——>configure hacmp persistent node iplabel/address——>add a persistent node ip label/address选择节点nodeB上的永久ip地址:nodeB_per十九.添加串口心跳网络和网络设备添加串口网络和设备#smitty hacmp——>extended configuration——>extended topology configuration——>configure hacmp communicationinterfaces/devices——>add communication interface/devices按F7键选中nodeA nodeB的串口心跳网络设备:>nodeA tty0 /dev/tty0>nodeB tty0 /dev/tty0二十.显示HACMP配置显示HACMP配置#smittyhacmp——>initialization and standard configuration——>display HACMP configuration二十一.验证并同步HACMP配置(将在nodeA上做的集群配置同步到nodeB上) smitty hacmp——>initialization and standard configuration——>verify and synchronize HACMP configuration同步成功表示集群配置成功!查看永久ip地址,可以看到没有启动hacmp服务时永久nodeA和nodeB的永久ip已经存在.nodeA#ifconfig -anodeB#ifconfig -a二十二.启动HACMP服务启动节点nodeA和节点nodeB的集群服务#smitty hacmp——>system management(C-SPOC)——>manage hacmp services——>start cluster services二十三.查看集群当前状态启动完成后，查看集群当前状态#smitty hacmp——>problem determination tools——>view current state 二十四.测试集群的高可用性1.服务ip地址在网卡间的漂移(服务ip地址nodeA_svc在nodeA的en0网卡上) nodeA#ifconfig en0 down 模拟en0网卡宕掉nodeA#ifconfig -dl 查看关闭的网卡nodeA#ifconfig -a 查看服务ip地址是否转移漂移到en1上nodeA#ifconfig en1 down 模拟en1网卡也宕掉了看服务ip地址是否漂移到nodeB主机上面2.服务ip地址主机间漂移#假设服务ip地址当前在nodeB主机上,通过reboot命令重启nodeB主机服务ip会自动漂移到nodeA主机上,当nodeA主机重启时服务ip地址会自动漂移到nodeB主机上;nodeB主机正常的关机,开机操作服务ip地址不会发生漂移,资源组中默认的是级联的漂移方式优先级高的优先获得服务ip地址.。
