风力发电机组电缆

  • 格式：doc
  • 大小：254.00 KB
  • 文档页数：13

华能湖南桂东风电场工程 分项工程质量报验申请单 编号：A404-4100040005 工程名称 华能湖南桂东风电场工程 寒口主体工程风机机组安装工程(5#标段) 合同编号 HNGD-2014-GC-026

致：达华集团北京中达联咨询有限公司监理项目部 根据施工承包合同的规定， 电缆防火与阻燃 分项工程已施工完毕，经项目部自检，质量符合国家标准和技术规范以及本工程设计的要求，请审查和验收。 附件：1、 电缆防火与阻燃 分项工程质量验收记录

承包单位（章）： 专业工程师： 项目经理： 日 期： 年 月 日

监理项目部审查意见：

监理项目部（章）： 专业监理工程师： 总监理工程师： 日 期： 年 月 日

建设单位意见：

建设单位（章）： 专业工程师： 部门负责人： 日 期： 年 月 日 本表一式三份，由承包单位填报，建设单位、监理项目部、承包单位各存一份。 电缆防火与阻燃 分项工程质量检验记录表 编号：4100040005 工程名称 华能湖南桂东风电场工程寒口主体工程风机机组安装工程(5#标段) 单位（子单位） 工程名称 T41风力发电机组工程 分部（子分部） 工程名称 电缆施工

分项工程名称 电缆防火与阻燃 施工单位 中国能源建设集团湖南火电建设有限公司

工序 检查项目 性质 单位 质量标准 检验结果 单项评定 材料 检验 防火材料型号及材质 按设计规定，鉴定资料齐全 符合要求 合格

盘孔 洞封堵

耐火衬板安装 主要 牢固 符合要求 合格

防火堵料 主要 密实，无缝隙 符合要求 合格 穿墙 (楼板)孔洞封堵

防火包 填实，无缝隙 符合要求 合格 防火堵料 主要 密实，不透光亮 符合要求 合格 防火隔板安装 牢固，不透光亮 符合要求 合格

其他 防火涂料或阻火包带使用

电力电缆接头两侧或相邻电缆

2m～3m长区段 符合要求 合格

阻火隔墙两侧电缆 符合要求 合格 防火涂料涂刷 按材料使用说明涂刷 符合要求 合格 防火 包带

绕包 按材料使用说明绕包 符合要求 合格

固定 绑扎牢固 符合要求 合格

电缆管封堵 主要 管口封堵严密，堵料凸起2mm～5mm 3mm 合格

验收结论：

验收单位 验收人员签名 验收日期 施工单位 年 月 日 设备厂家 年 月 日 监理单位 年 月 日 建设单位 年 月 日 华能湖南桂东风电场工程 分项工程质量报验申请单 编号：A404-4100040003 工程名称 华能湖南桂东风电场工程 寒口主体工程风机机组安装工程(5#标段) 合同编号 HNGD-2014-GC-026

致：达华集团北京中达联咨询有限公司监理项目部 根据施工承包合同的规定， 电力电缆终端制作安装 分项工程已施工完毕，经项目部自检，质量符合国家标准和技术规范以及本工程设计的要求，请审查和验收。 附件：1、 电力电缆终端制作安装 分项工程质量验收记录

承包单位（章）： 专业工程师： 项目经理： 日 期： 年 月 日

监理项目部审查意见：

监理项目部（章）： 专业监理工程师： 总监理工程师： 日 期： 年 月 日

建设单位意见：

建设单位（章）： 专业工程师： 部门负责人： 日 期： 年 月 日 本表一式三份，由承包单位填报，建设单位、监理项目部、承包单位各存一份。 电力电缆终端制作安装 分项工程质量检验记录表 编号：4100040003 工程名称 华能湖南桂东风电场工程寒口主体工程风机机组安装工程(5#标段) 单位（子单位） 工程名称 T41风力发电机组工程 分部（子分部） 工程名称 电缆施工

分项工程名称 电力电缆终端制作安装 施工单位 中国能源建设集团湖南火电建设有限公司 工序 检查项目 性质 单位 质量标准 检验结果 单项评定 制作前检查 电缆

位置 按设计规定 符合要求 合格

型号，电压及规格 按设计规定 符合要求 合格

绝缘检查 主要 良好 符合要求 合格

电缆终端制作

电缆终端盒及其配件 齐全，无损伤 符合要求 合格 制作工艺 按工艺规程规定 符合工艺规程规定 合格

接 地 线 接地线规格 按GB 50168——2006规定 符合要求 合格 过零序互感器接地线 按GB 50168——2006规定 符合要求 合格

接地线连接 牢固、可靠 符合要求 合格 单芯电缆金属层接地 一端接地 符合要求 合格 电缆芯线外观检查 无损伤 符合要求 合格 芯线绝缘包扎长度 按工艺规程规定 符合工艺规程规定 合格 聚乙烯电缆芯线外观检查 无碳迹、划痕 符合要求 合格

预制电缆终端制作 按制造厂规定 符合制造厂规定 合格

热缩电缆终端制作 按制造厂规定 符合制造厂规定 合格

冷缩电缆终端制作 按制造厂规定 符合制造厂规定 合格

线鼻子 线鼻子规格 与芯线相符 符合要求 合格

铜线鼻子镀锡 表面光滑，干净 符合要求 合格

芯线 连接

压模规格 与导线规格相符 符合要求 合格

压入深度 按工艺规程规定 符合工艺规程规定 合格

油纸电缆终端密封检查 主要 无渗油 符合要求 合格

相色标志 正确 符合要求 合格

固定强度 牢固 符合要求 合格

线鼻子与电气装置连接 按GB 50168——2006规定 符合要求 合格 电力电缆终端制作安装 分项工程质量检验评定表 编号：4100040003 工程名称 华能湖南桂东风电场工程寒口主体工程风机机组安装工程(5#标段) 单位（子单位） 工程名称 T41风力发电机组工程 分部（子分部） 工程名称 电缆施工

分项工程名称 电力电缆终端制作安装 施工单位 中国能源建设集团湖南火电建设有限公司 工序 检查项目 性质 单位 质量标准 检验结果 单项评定

以下空白

验收结论： 验收单位 验收人员签名 验收日期 施工单位 年 月 日 设备厂家 年 月 日 监理单位 年 月 日 建设单位 年 月 日 华能湖南桂东风电场工程 分项工程质量报验申请单 编号：A404-4100040002 工程名称 华能湖南桂东风电场工程 寒口主体工程风机机组安装工程(5#标段) 合同编号 HNGD-2014-GC-026

致：达华集团北京中达联咨询有限公司监理项目部 根据施工承包合同的规定， 塔内电缆敷设 分项工程已施工完毕，经项目部自检，质量符合国家标准和技术规范以及本工程设计的要求，请审查和验收。 附件：1、 塔内电缆敷设 分项工程质量验收记录

承包单位（章）： 专业工程师： 项目经理： 日 期： 年 月 日

监理项目部审查意见：

监理项目部（章）： 专业监理工程师： 总监理工程师： 日 期： 年 月 日

建设单位意见：

建设单位（章）： 专业工程师： 部门负责人： 日 期： 年 月 日 本表一式三份，由承包单位填报，建设单位、监理项目部、承包单位各存一份。 塔内电缆敷设 分项工程质量检验记录表 编号：4100040002-001 工程名称 华能湖南桂东风电场工程寒口主体工程风机机组安装工程(5#标段) 单位（子单位） 工程名称 T41风力发电机组工程 分部（子分部） 工程名称 电缆施工

分项工程名称 塔内电缆敷设 施工单位 中国能源建设集团湖南火电建设有限公司 工序 检查项目 性质 单位 质量标准 检验结果 单项评定 敷设前的检查 电缆 型号、电压、规格及长度 按设计规定 符合设计规定 合格

外观检查 无机械损伤和渗油 符合要求 合格 绝缘检查 主要 良好 符合要求 合格 马鞍架 螺栓紧固 主要 打紧螺栓并标记 符合要求 合格

电缆敷设

敷设路径 按设计规定 符合要求 合格 电缆排列 绑扎整齐、排列美观 符合要求 合格 电缆弯曲半径 主要 按GB50168-1992规定 符合要求 合格 机舱扭缆 符合厂家规定 符合厂家规定 合格

电缆标志牌

装设位置 电缆头两头及接头处 符合要求 合格 标志 主要 电缆线路设计编号、型号、规格及起迄地点；字迹清晰，不易脱落 符合要求 合格

固定 牢固 符合要求 合格 规格 统一 符合要求 合格 电缆防护 良好 符合要求 合格

电 缆 固 定

固定 牢固 符合要求 合格 夹具 型式 按设计规定 符合设计规定 合格 固定强度 牢靠 符合要求 合格 紧固件表面处理 镀锌 符合要求 合格 验收结论：

验收单位 验收人员签名 验收日期 施工单位 年 月 日 设备厂家 年 月 日 监理单位 年 月 日 建设单位 年 月 日

合集下载

风能电缆标准

风能电缆标准

风能电缆标准
风能电缆标准是指适用于风能发电系统中的电缆和配套设备的标准和规范。

这些标准通常由国际标准化组织（ISO）、国家标准化机构、行业协会以及风能行业的相关组织和协会制定。

以下是一些与风能电缆标准相关的一般性标准：
1.IEC 61400 系列标准：国际电工委员会（IEC）发布了一系列与
风能发电系统有关的标准，包括IEC 61400-1、IEC 61400-2、IEC 61400-23 等，其中包括了与电缆系统设计、安装和操作相
关的要求。

2.IEC 60364 系列标准：这是一组电气安装标准，包括IEC
60364-5-52 和IEC 60364-7 等，提供了电缆和电气系统的相
关要求。

3.IEEE标准：美国电气和电子工程师协会（IEEE）发布了一系列
与电缆和电气系统有关的标准，其中一些可能适用于风能电缆。

4.CIGRE标准：国际电力大会（CIGRE）发布了与电力系统有关
的标准和技术报告，其中一些可能包括与风能电缆系统有关的
信息。

5.国家标准：不同国家可能会制定适用于本国风能项目的电缆标
准。

这些标准通常根据当地法规和电力行业的需求而定。

6.风能行业协会：一些风能行业协会，如国际风能协会（GWEC）
和美国风能协会（AWEA），可能发布了与风能电缆相关的指南
和标准。

在选择和使用风能电缆时，最好遵循适用的国际、国家和行业标准，以确保电缆系统的可靠性、安全性和性能。

此外，还应遵循风能项目的具体设计和安装要求，以满足特定项目的需要。

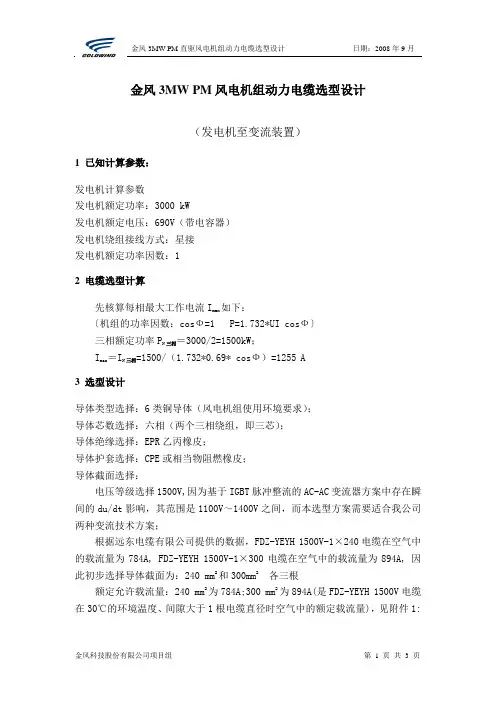

金风3MW PM风电机组动力电缆选型设计书(发电机到变流装置之间)

金风3MW PM风电机组动力电缆选型设计书(发电机到变流装置之间)

金风3MW PM风电机组动力电缆选型设计（发电机至变流装置）1 已知计算参数：发电机计算参数发电机额定功率：3000 kW发电机额定电压：690V（带电容器）发电机绕组接线方式：星接发电机额定功率因数：12 电缆选型计算先核算每相最大工作电流Imax如下：〔机组的功率因数：cosФ=1 P=1.732*UI cosФ〕三相额定功率PN三相＝3000/2=1500kW；I max ＝IN三相=1500/（1.732*0.69* cosФ）=1255A3 选型设计导体类型选择：6类铜导体（风电机组使用环境要求）；导体芯数选择：六相（两个三相绕组，即三芯）；导体绝缘选择：EPR乙丙橡皮；导体护套选择：CPE或相当物阻燃橡皮；导体截面选择：电压等级选择1500V,因为基于IGBT脉冲整流的AC-AC变流器方案中存在瞬间的du/dt影响，其范围是1100V～1400V之间，而本选型方案需要适合我公司两种变流技术方案；根据远东电缆有限公司提供的数据，FDZ-YEYH 1500V-1×240电缆在空气中的载流量为784A, FDZ-YEYH 1500V-1×300电缆在空气中的载流量为894A, 因此初步选择导体截面为：240 mm2和300mm2各三根额定允许载流量：240 mm2为784A;300 mm2为894A(是FDZ-YEYH 1500V电缆在30℃的环境温度、间隙大于1根电缆直径时空气中的额定载流量)，见附件1:4 校验：12、按长期发热条件校验：KI al ≥I max （K 为修正系数， I al 为标准敷设条件下的额定载流量），其中环境注：缆芯工作温度为90℃，北方地区环境温度为35℃,南方环境温度为40℃。

3、电压损失校验：因为线路比较短，因此可以认为上述选型满足电压损失校验。

4、经济电流密度校验：对于全年负荷利用小时数较大、母线长度大于20m 且传输容量较大的回路才用经济电流密度校验，因此本次选型没做该校验。

风电场集电线路地埋电缆常见故障分析与处理

风电场集电线路地埋电缆常见故障分析与处理

风电场集电线路地埋电缆常见故障分析与处理【摘要】风电场集电线路地埋电缆是风电场中至关重要的组成部分，常常会出现各种故障。

本文针对地埋电缆常见故障进行了深入分析，并提出了相应的处理方法和预防措施。

通过案例分析，总结了有效的故障处理技术。

文章强调了风电场集电线路地埋电缆故障处理的重要性，并展望了未来的发展趋势。

在实践中，及时、准确地处理地埋电缆故障对维护风电场运行的稳定性至关重要。

结合本文所提出的故障分析方法和处理技术，可以帮助风电场运维人员更好地管理和维护地埋电缆设备，确保风电场的高效运行。

【关键词】风电场、集电线路、地埋电缆、故障分析、处理技术、预防措施、案例分析、重要性、未来展望、总结1. 引言1.1 背景介绍风电场集电线路地埋电缆是连接风电机组与变电站之间的重要电力传输通道，其作用至关重要。

地埋电缆在运行过程中常常会遇到各种故障问题，如绝缘击穿、短路、断线等，给风电场的安全稳定运行带来了一定的风险。

随着风电场规模的不断扩大和风电装机容量的不断增加，地埋电缆故障问题也日益突出。

一旦地埋电缆发生故障，将会导致风电机组停机，影响发电效益，甚至给整个风电场的正常运行带来严重影响。

对风电场集电线路地埋电缆常见故障进行深入分析，探索有效的故障处理技术和预防措施，具有重要的现实意义和实用价值。

通过案例分析总结出解决地埋电缆故障的有效方法，对提高风电场集电线路地埋电缆的运行可靠性和安全性具有重要意义。

1.2 研究意义风力发电是一种清洁能源，在当前全球能源结构转型的背景下，风电产业得到了快速发展。

而风电场集电线路地埋电缆作为连接风力发电机组与变电站的主要设备之一，其可靠性直接关系到整个风电场的运行效率和安全性。

研究风电场集电线路地埋电缆的故障分析与处理具有重要的意义。

风电场集电线路地埋电缆处于户外环境中，容易受到自然灾害、人为破坏等因素的影响，导致电缆发生故障。

深入研究常见故障类型及其原因，可以帮助提高对风电场集电线路地埋电缆故障的诊断和处理能力，保障风电场的安全稳定运行。

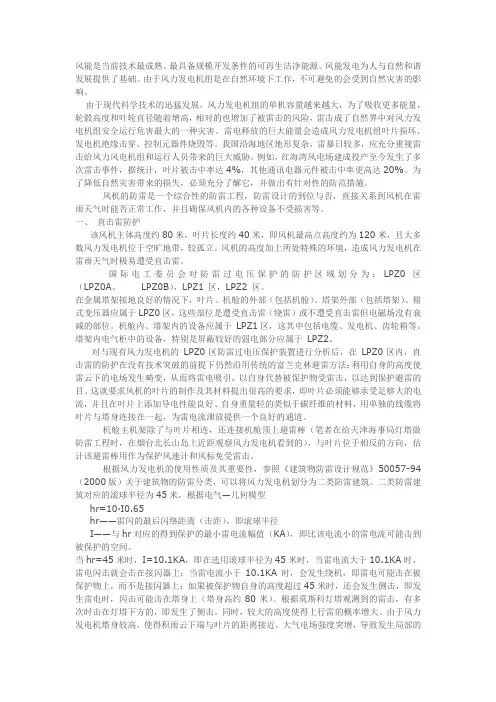

风力发电接地标准
