工程测量作业答案

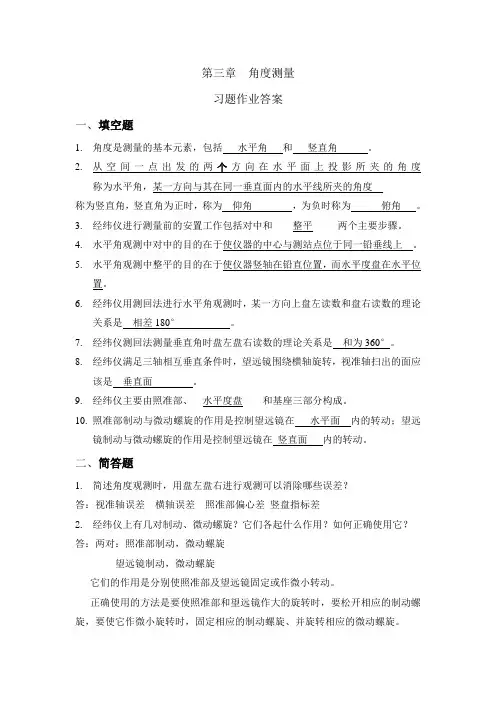

第三章角度测量习题作业答案一、填空题1.角度是测量的基本元素，包括水平角和竖直角_ 。

2.从空间一点出发的两个方向在水平面上投影所夹的角度称为水平角，某一方向与其在同一垂直面内的水平线所夹的角度称为竖直角，竖直角为正时，称为仰角，为负时称为俯角。

3.经纬仪进行测量前的安置工作包括对中和____整平_____两个主要步骤。

4.水平角观测中对中的目的在于使仪器的中心与测站点位于同一铅垂线上。

5.水平角观测中整平的目的在于使仪器竖轴在铅直位置，而水平度盘在水平位置。

6.经纬仪用测回法进行水平角观测时，某一方向上盘左读数和盘右读数的理论关系是相差180°。

7.经纬仪测回法测量垂直角时盘左盘右读数的理论关系是和为360°。

8.经纬仪满足三轴相互垂直条件时，望远镜围绕横轴旋转，视准轴扫出的面应该是垂直面。

9.经纬仪主要由照准部、__水平度盘____和基座三部分构成。

10.照准部制动与微动螺旋的作用是控制望远镜在水平面内的转动；望远镜制动与微动螺旋的作用是控制望远镜在竖直面内的转动。

二、简答题1.简述角度观测时，用盘左盘右进行观测可以消除哪些误差？答：视准轴误差横轴误差照准部偏心差竖盘指标差2.经纬仪上有几对制动、微动螺旋？它们各起什么作用？如何正确使用它？答：两对：照准部制动，微动螺旋望远镜制动，微动螺旋它们的作用是分别使照准部及望远镜固定或作微小转动。

正确使用的方法是要使照准部和望远镜作大的旋转时，要松开相应的制动螺旋，要使它作微小旋转时，固定相应的制动螺旋、并旋转相应的微动螺旋。

3.如何找出竖盘读数与竖直角间的计算关系？答：置于盘左，将望远镜上仰，看竖盘读数大于还是小于90度，若小于90度，则竖直角为90-L，盘右为R-270度，反之若大于90度，则竖直角为L-90度，盘右为270-R4.结合水平角和垂直角测量原理说明对测量仪器的要求和相应部件的名称。

答：作为测角仪器——经纬仪，它须有一刻度盘和在刻度盘上读数的指标。

工程测量试题库含答案一、单选题（共43题，每题1分，共43分）1.四等水准测量中，黑面的高差为-0.073m，红面的高差为+0.025m，则平均高差是（）m。

A、+0.074B、-0.024C、+0.024D、-0.074正确答案：D2.1954年北京坐标系的坐标原点在（）A、西安B、莫斯科C、普尔科沃D、北京正确答案：C3.1954年北京坐标系，是与（）1942年坐标系联测经我国东北传算过来的。

A、德国B、美国C、英国D、前苏联正确答案：D4.随着测绘技术的发展，目前测绘领域建立平面控制网的首选方法是（）A、导线测量B、GNSS控制测量C、三角测量D、高程测量正确答案：B5.根据测绘法有关规定，测绘资质单位测制的测绘成果质量不合格，情节严重的，可给予的行政处罚是（）。

A、降低资质等级直至吊销测绘资质证书B、责令重测C、责令补测，赔偿用户损失D、没收违法所得正确答案：A6.测量工作的基本原则中“从整体到局部”，是对（）方面做出的要求。

A、测量程序B、测量分工C、测量布局D、测量精度正确答案：C7.水下地形点的高程测量方法是（）A、用三角高程法B、用水淮测量法C、水面高程减去该点水深D、估测正确答案：C8.从事一般性高处作业脚上应穿( )。

A、软底防滑鞋B、普通胶鞋C、硬底鞋正确答案：A9.在四等水准测量中，黑面的高差为+0.098m，红面的高差为+0.001m，则平均高差是（）mA、+0.101B、+0.099C、+0.098D、+0.100正确答案：D10.附合水准路线内业计算时，高差闭合差采用（）计算。

A、fh=（H终-H起）-∑h测B、fh=∑h测-（H起-H终）C、fh=∑h测-（H终-H起）D、fh=∑h测正确答案：C11.附合导线有2个连接角，3个转折角，采用左角观测，角度闭合差fß=+15",则角度改正数为（）A、-3"B、+3"C、-5"D、+5"正确答案：A12.水准仪的（）应平行于仪器竖轴。

第四章 距离测量与直线定向一、选择题1．某钢尺尺长方程式为()m t m l t 50201025.10044.505×−××+=−，在温度为31.4℃和标准拉力下量得均匀坡度两点间的距离为49.9062m 、高差为－0.705m ，则该两点间的实际水平距离为( B )。

A ．49.904mB ．49.913mC ．49.923mD ．49.906m2．视距测量时，经纬仪置于高程为162.382m 的A 点，仪器高为1.40m ，上、中、下三丝读得立于B 点的尺读数分别为1.019、1.400和1.781m ，求得竖直角α=－3°12′10″，则AB 的水平距离和月B 点高程分别为( A )。

A ．75.962m ，158.131mB ．75.962m ，166.633mC ．76.081m ，158.125mD ．76.081m ，166.639m3．采用相位法测距的电磁波测距仪，其测距精度最高。

某测距仪的标称精度为±(3＋3ppm)mm ，用该仪器测得500m 距离，如不顾及其它因素影响，则产生的测距中误差为( C )mm 。

A ．±18B ．±3C ．±4.5D ．±64．确定一直线与标准方向的夹角关系的工作称为( B )。

A ．定位测量B ．直线定向C ．象限角测量D ．直线定线5．由标准方向北端起顺时针量到直线的水平夹角，其名称及取值范围是( D )。

A ．象限角、0°～90°B ．象限角、0°～±90°C ．方位角、0°～±180°D ．方位角、0°～360°6．直线定向中，常用的标准方向有( C )。

①真子午线方向 ②y 轴方向 ③磁子午线方向④指南方向 ⑤重力方向 ⑥中央子午线方向A ．①②④B ．①③④C ．①③⑥D ．②④⑥7．已知AB 直线的坐标象限角为SE30°13′，则BA 的坐标方位角为（ B ）。

影响？
经纬仪主要部件及轴系应满足下述几何条件，即：照准部水准管轴应垂直于仪器竖轴(LL⊥VV)；
十字丝纵丝应垂直于横轴；视准轴应垂直于横轴(CC⊥HH)；横轴应垂直于仪器竖轴(HH⊥VV)；竖
盘指标差应为零；光学对中器的视准轴应与仪器竖轴重合。
盘左盘右观测取平均值；精确对中和整平。
7．经纬仪测回法测水平角，可以削减哪些误差的影响？
离零点的格数的一半。
9．试述全园测回法的方法步骤？观测时测站限差有哪些？
方向观测法应首先选择一起始方向作为零方向。
如图所示，设 A 方向为零方向。要求零方向应选择距
离适中、通视良好、呈像清晰稳定、俯仰角和折光影
响较小的方向。
将经纬仪安置于 O 站，对中整平后按下列步骤进
行观测：
（１）盘左位置，瞄准起始方向 A，转动度盘变换
为“归零差”，其目的是为了检查水平度盘在观测过程中是否发生变动。“归零差”不能超过允许限 值（J2 级经纬仪为 12″，J6 级经纬仪为 18″）。
以上操作称为上半测回观测。 （４）盘右位置，按逆时针方向旋转照准部，依次瞄准 A、D、C、B、A 目标，分别读取水平 度盘读数，记入记录表中，并算出盘右的“归零差”，称为下半测回。上、下两个半测回合称为一测 回。 (５)限差，当在同一测站上观测几个测回时，为了减少度盘分划误差的影响，每测回起始方向的 水平度盘读数值应配置在(180°/n+60′/n)的倍数(n 为测回数)。在同一测回中各方向 2c 误差(也就是 盘左、盘右两次照准误差)的差值，即 2c 互差不能超过限差要求(J2 级经纬仪为 18″)。表 3-2 中的数 据是用 J6 级经纬仪观测的，故对 2c 互差不作要求。同一方向各测回归零方向值之差，即测回差，也 不能超过限值要求（J2 级经纬仪为 12″，J6 级经纬仪为 24″）。 10．测水平角时对中的目的是什么？整平的目的是什么？用光学对中器对中、整平的操作方法如何？ 对中的目的是使仪器的中心与测站的标志中心位于同一铅垂线上。 整平的目的是使仪器的竖轴铅垂，水平度盘水平。 采用光学对中器进行对中，应与整平仪器结合进行，其操作步骤如下： （１）将仪器置于测站点上，三个脚螺旋调至中间位置，架头大致水平。使光学对中器大致位 于测站上，将三脚架踩牢。 （２）旋转光学对中器的目镜，看清分划板上的圆圈，拉或推动目镜使测站点影像清晰。 （３）旋转脚螺旋使光学对中器对准测站点。 （４）伸缩三脚架腿，使圆水准气泡居中。 （５）用脚螺旋精确整平管水准管转动照准部 90゜，水准管气泡均居中。 （６）如果光学对中器分划圈不在测站点上，应松开连接螺旋，在架头上平移仪器，使分划圈 对准测站点。 （７）重新再整平仪器，依此反复进行直至仪器整平后，光学对中器分划圈对准测站点为止。 11．什么叫竖直角？用经纬仪测竖直角的步骤如何？ 在同一竖直面内视线和水平线之间的夹角称为竖直角或称垂直角。 在测站上安置仪器，用下述方法测定竖直角： １．盘左位置：瞄准目标后，用十字丝横丝卡准目标的固定位置，旋转竖盘指标水准管微动螺 旋，使水准管气泡居中或使气泡影像符合，读取竖盘读数 L，并记入竖直角观测记录表中。用竖角 计算公式，计算出盘左时的竖直角，上述观测称为上半测回观测。 ２．盘右位置：仍照准原目标，调节竖盘指标水准管微动螺旋，使水准管气泡居中，读取竖盘 读数值 R，并记入记录表中。用所推导好的竖角计算公式，计算出盘右时的竖角，称为下半测回观 测。 上、下半测回合称一测回。 12．根据水平角观测原理，经纬仪应满足哪些条件？如何检验这些条件是否满足？怎样进行校正？ 其检验校正的次序是否可以变动？为什么？ 根据水平角和竖直角观测的原理，经纬仪的设计制造有严格的要求。如：经纬仪旋转轴应铅垂， 水平度盘应水平，望远镜纵向旋转时应划过一铅垂面等。它有四条主要轴线，分别是： 水准管轴（LL）：通过水准管内壁圆弧中点的切线； 竖轴（VV）：经纬仪在水平面内的旋转轴； 视准轴（CC）：望远镜物镜中心与十字丝中心的连线； 横轴（HH）：望远镜的旋转轴（又称水平轴）。 经纬仪应满足的主要条件列于下表：
