SZ201飞达压纸脚的调节

【胶印经验交流集锦ｌＴ　Ｐｒｉｎｔｉｎｇ　ｅｃｈｎｏｌｏｇｙ‘ｎ＾　。　””　

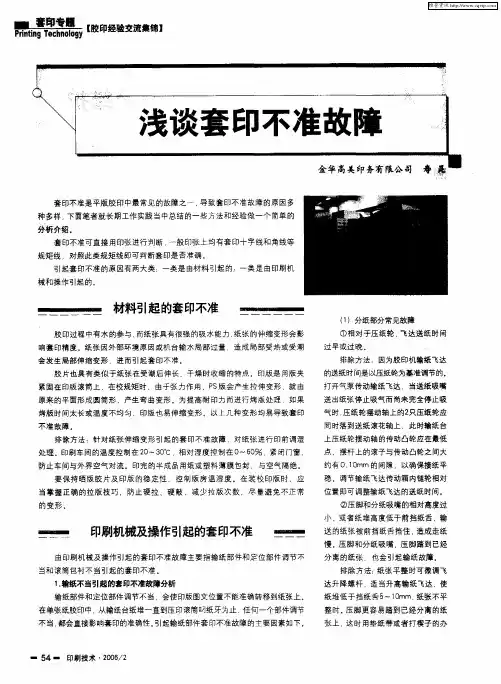

套印不准是平版胶印中最常见的故障之一，导致套印不准故障的原因多　种多样，下面笔者就长期工作实践当中总结的一些方法和经验做一个简单的　分析介绍。　套印不准可直接用印张进行判断，一般印张上均有套印十字线和角线等　规矩线．对照此类规矩线即可判断套印是否准确。　引起套印不准的原因有两大类：一类是由材料引起的　一类是由印刷机　械和操作引起的。　材料引起的套印不准　

胶印过程中有水的参与，而纸张具有很强的吸水能力，纸张的伸缩变形会影　响套印精度。纸张因外部环境原因或机台输水局部过量，造成局部受热或受潮　会发生局部伸缩变形，进而引起套印不准。　胶片也具有类似于纸张在受潮后伸长　干燥时收缩的特点。印版是用版夹　紧固在印版滚筒上，在校规矩时，由于张力作用．Ｐｓ版会产生拉伸变形，就由　原来的平面形成圆筒形．产生弯曲变形。为提高耐印力而进行烤版处理，如果　烤版时间太长或温度不均匀，印版也易伸缩变形　以上几种变形均易导致套印　不准故障。　排除方法：针对纸张伸缩变形引起的套印不准故障，对纸张进行印前调湿　处理　ＥＮＶＹ车间的温度控制在２０－８０。ｃ，相对湿度控制在Ｏ－６０％，紧闭门窗，　防止车间与外界空气对流。印完的半成品用纸或塑料薄膜包封，与空气隔绝。　要保持晒版胶片及印版的稳定性，控制版房温湿度。在装校印版时，应　当掌握正确的拉版技巧，防止硬拉．硬敲，减少拉版次数，尽量避免不正常　的变形　印刷机械及操作引起的套印不准　

由印刷机械及操作引起的套印不准故障主要指输纸部件和定位部件调节不　当和滚筒包衬不当引起的套印不准　１．输纸不当引起的套印不准故障分析　输纸部件和定位部件调节不当，会使印版图文位置不能准确转移到纸张上。　在单张纸胶印中，从输纸台纸堆一直到压印滚筒叼纸牙为止，任何一个部件调节　不当，都会直接影响套印的准确性。引起输纸部件套印不准故障的主要因素如下。　

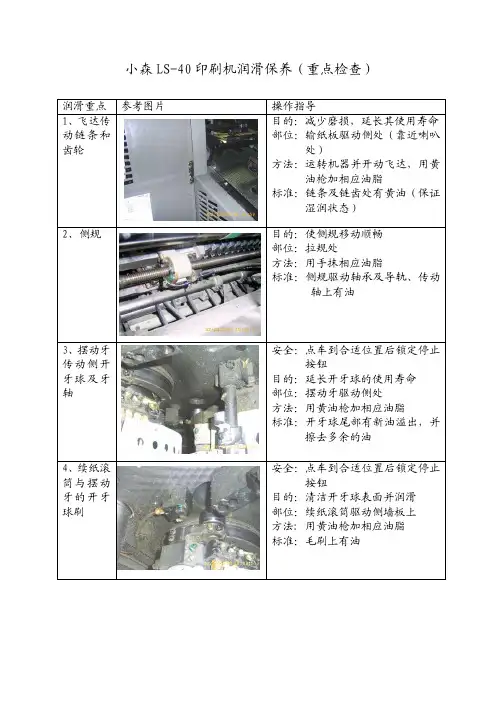

小森LS-40印刷机润滑保养（重点检查） 润滑重点 参考图片 操作指导

1、飞达传

动链条和

齿轮 目的：减少磨损，延长其使用寿命

部位：输纸板驱动侧处（靠近喇叭

处）

方法：运转机器并开动飞达，用黄

油枪加相应油脂

标准：链条及链齿处有黄油（保证

湿润状态）

2、侧规 目的：使侧规移动顺畅

部位：拉规处

方法：用手抹相应油脂

标准：侧规驱动轴承及导轨、传动

轴上有油

3、摆动牙

传动侧开

牙球及牙

轴 安全：点车到合适位置后锁定停止

按钮

目的：延长开牙球的使用寿命

部位：摆动牙驱动侧处

方法：用黄油枪加相应油脂

标准：开牙球尾部有新油溢出，并

擦去多余的油

4、续纸滚

筒与摆动

牙的开牙

球刷 安全：点车到合适位置后锁定停止

按钮

目的：清洁开牙球表面并润滑

部位：续纸滚筒驱动侧墙板上

方法: 用黄油枪加相应油脂

标准：毛刷上有油

润滑重点 参考图片 操作指导

5、续纸滚

筒的开牙

球 安全：点车到合适位置后锁定停止

按钮

目的：延长开牙球的使用寿命，确

保传纸精度

部位：续纸滚筒驱动侧

方法: 用黄油枪加相应油脂

标准：开牙球后有新油溢出，完后

擦去多余的油

6、开牙球

刷 安全：点车到合适位置后锁定停止

按钮

目的：清洁开牙球表面并润滑

部位：滚筒旁操作侧墙板内侧

方法: 用黄油枪加相应油脂

标准：毛刷上有新油

7、压印滚

筒牙排及

开牙球 安全：点车到合适位置后锁定停止

按钮

目的：确保传纸精度，延长开牙球

使用寿命

部位：压印滚筒牙排上，压印滚筒

操作侧

方法: 用黄油枪加相应油脂

标准：旁边的嘴有油溢出，开牙球

后面有新油溢出

8、传纸滚

筒牙排及

开牙球 安全：点车到合适位置后锁定停止

按钮

目的：确保传纸精度，延长开牙球

使用寿命

部位：传纸滚筒牙排上，传纸滚筒

操作侧

方法: 用黄油枪加相应油脂

标准：旁边的嘴有油溢出，开牙球

后面有新油溢出

9、水路传

动齿轮 目的：减少齿轮磨损，确保传水稳

定

部位：水辊两头

方法: 加S495油脂

标准：齿轮表面有油，一次不能加

印刷设备实训指导书二

一、 实训目的

1了解输纸流程；

2掌握输纸机构各部件的调节方法；

3掌握规矩机构的基本调节方法；

4掌握收纸机构的调节方法。

5掌握输纸故障排除的方法。

二、 实训内容

1输纸机构各部件的调节；

2规矩机构各部件的调节；

3收纸机构各部件的调节；

4输纸故障分析及排除。

三、 输纸标准化操作流程图

上纸，将纸叠居中放置，

调整侧挡纸板使其靠齐纸叠

输纸台上升至最高位置，依据纸张幅面调整飞达前后位置

依据挡纸舌高度微调飞达高度

分别调节飞达上松纸吹嘴高度及风量，压纸弹片，压块，并调节分纸吸嘴、递纸吸嘴

调节双张控制器

开机，输送一张纸张，在纸张即将到达前规时停机，转为点动，并使纸到达前规定位好后停止点动

依据纸张位置调节压纸轮、压纸毛刷的位置、压力

抬起压纸框架，保持纸张位置不动，

调节侧规位置，并调节滑块位置

侧规调节好后，调节前规高度（3张纸高度） 四、 实训步骤

（一） 上纸

将纸张理齐，居中放置于输纸台上，并保证上纸整齐，如图5-1所示

图5-1上纸操作

调节侧挡板使其靠齐纸堆，调整时应使侧挡板距纸堆侧面1~2mm，太近、太远都影响正常输纸。如图5-2所示

图5-2纸堆的放置及侧挡板调整 侧挡板通过摇动印刷机靠身一侧的侧挡板调节手轮来调整，如图5-3所示

图5-3输纸侧挡板调节手轮

（二）输纸机构的调节

图5-4 纸张分离头的前后调整 1、纸张分离头的整体调节

（1）前后位置调节：根据纸张的幅面，松开纸张分离头的紧固手柄后推动分离头调整其前后位置使压脚压住纸张5~8mm，然后锁紧手柄，如上图5-4所示

（2）高度调节：首先通过高度微调手轮使分离头处于最低位置，开动机器，使飞达运转，此时纸堆会上升到最高位置，依据挡纸舌位置微调飞达高度使纸堆低于挡纸舌上缘3~5mm，如图5-5所示

图5-5纸张分离头的高度微调

2、压脚

（1） 压脚的位置设定：在不装纸时，盘车使压脚处在最低位置，当用手提起约2mm时刚能触动微动开关即可，再固定调节螺丝。

[转载]【胜家小课堂】·压脚的作用与使用（四）

【胜家小课堂】

家用多功能缝纫机，顾名思义就是能够一机多用。除了最常用的直线缝纫，还具备了曲折缝纫。由此可以缝制钉扣、锁扣眼、简易锁边、装饰花边、套结、自由绣花等等。

为了实现这些多功能，需要更换不同的压脚来达到最佳的缝纫效果。

提示：不同的品牌、不同的型号，其配置的压脚种类和规格也不同。所以，在选用时先要确认该压脚的种类和规格是否适用于自已的缝纫机。

压脚的作用与使用（四）

布边缝压脚

用于简易锁边，或者布边装饰。

设置设定：

面线张力——通常设“自动”档，也可以手动调整。

常用线迹见下图：

当然，选择不同的线迹所产生的布边缝效果是不同的，下图就是由3种不同线迹做布边缝的效果图：

针距——自动，也可以手动选择。

针幅——不得小于3毫米，通常选择3.5-5.5毫米之间。

布边缝步骤：

1.选择一种线迹，设好针距和针幅。

2.修整布的毛边。把布料放在压脚下，布料右边缘紧贴压脚的挡片。慢慢地送料缝纫。

如果是在柔软织物上做布边缝，会产生奇妙的花边效果。

卷边压脚

用于中或薄面料的布边卷边。

设置设定：

面线张力——通常设“自动”档。

线迹——直线缝、曲折缝，曲折缝适合于柔软或弹性面料。

针距——直线缝2-3，曲折缝针距根据需要选择。

针幅——当选用曲折缝线迹时，针幅必须让曲缝线完全包住卷边。

直线缝卷边步骤：

1.选择直线缝线迹。

2.修整布的毛边，正面向下，在布料起针处剪去一小三角。

3.将剪去小三角的布料端顺着卷边针卷入，放下压脚。

4.左手轻压着布料，右手的拇指和食指轻轻夹着布边，慢慢地送料缝纫。在卷边缝纫中注意右手的拇指和食指轻夹的布边保持一定的宽度。

曲折缝卷边步骤：

1.选择曲折缝线迹。

2.-4.与直线缝卷边的2-4步骤相同，只是要注意让曲缝线完全包住卷边。

如果是用弹性面料做曲折缝卷边，还可以产生漂亮的木耳边效果。

嵌线压脚，也称为包线压脚
