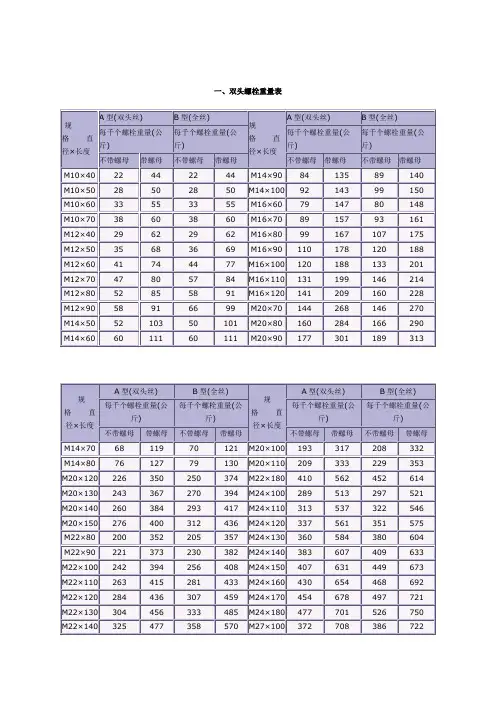

六角头螺栓重量表
规格(直径×长度) 每千个螺栓重量(公斤) 规格(直径×长度) 每千个螺栓重量(公斤)
不带螺母 带螺母 不带螺母 带螺母
M10×30 29 40 M14×80 117 142
M10×40 35 46 M14×90 129 154
M10×50 41 52 M16×40 92 126
M10×60 47 58 M16×50 106 140
M12×30 41 57 M16×60 122 156
M12×40 49 65 M16×70 138 172
M12×50 58 74 M16×80 154 188
M12×60 67 83 M16×90 170 204
M12×70 76 92 M16×100 185 219
M12×80 85 101 M20×50 183 245
M14×40 69 94 M20×60 205 267
M14×50 81 106 M20×70 230 292
M14×60 93 118 M20×80 255 317
M14×70 105 130 M20×90 279 341
M20×100 304 366 M22×160 548 624
规格(直径×长度) 每千个螺栓重量(公斤) 规格(直径×长度) 每千个螺栓重量(公斤)
不带螺母 带螺母 不带螺母 带螺母
M20×110 329 391 M24×80 388 500
M20×120 354 416 M24×90 424 536
M20×130 378 440 M24×100 459 571
M22×60 250 326 M24×110 495 607
M22×70 280 356 M24×120 531 643
M22×80 310 386 M24×130 566 678
M22×90 339 415 M24×140 602 714
M22×100 369 445 M24×150 637 749
M22×110 399 475 M24×160 673 785
M22×120 429 505 M27×80 519 687
M22×130 459 535 M27×90 564 732
M22×140 489 565 M27×100 609 777
M22×150 519 595 M27×110 654 822
M27×120 699 867 M30×170 1154 1388
M27×130 744 912 M30×180 1210 1444 M27×140 789 957 M30×190 1266 1500
M27×150 834 1002 M30×200 1322 1556
M27×160 879 1047 M30×210 1378 1612
规格(直径×长度) 每千个螺栓重量(公斤) 规格(直径×长度) 每千个螺栓重量(公斤)
不带螺母 带螺母 不带螺母 带螺母
M27×170 924 1092 M30×220 1434 1868
M27×180 969 1137 M36×110 1246 1617
M30×100 765 999 M36×120 1326 1697
M30×110 820 1054 M36×130 1406 1777
M30×120 875 1109 M36×140 1486 1857
M30×130 931 1165 M36×150 1566 1937
M30×140 986 1220 M36×160 1646 2017
M30×150 1042 1276 M36×170 1726 2097
M30×160 1098 1332 M36×180 1806 2177
M36×190 1886 2257 M42×230 3095 3694
M36×200 1966 2337 M42×240 3204 3803
M36×210 2046 2417 M42×250 3313 3912
M36×220 2126 2497 M48×150 3005 3962
M36×230 2206 2577 M48×160 3147 4104
M36×240 2286 2657 M48×170 3289 4246
M42×150 2223 2822 M48×180 3431 4388
M42×160 2332 2931 M48×190 3573 4530
M42×170 2441 3040 M48×200 3715 4672
M42×180 2550 3149 M48×210 3857 4814
M42×190 2659 3258 M48×220 3999 4956
M42×200 2768 3367 M48×230 4141 5098
M42×210 2877 3476 M48×240 4283 5240
M42×220 2986 3585 M48×250 4432 5389
M48×260 4574 5531 M48×280 4858 5815
M48×300 5142 6099
六角螺母规格重量表
d S H
D 每1000个钢螺母的近似重(公斤) 公称尺寸 允差 公称尺寸 允差
粗制 半精制 6 10 -0.36 5 ±0.48 ±0.38 11.5 2.317
8 14 -0.43 6 16.2 5.674
10 17
-0.52 8 ±0.58 ±0.45 19.6 10.99
12 19 10 21.9 16.32
(14) 22 11
±0.70 ±0.55 25.4 25.28
16 24 13 27.7 34.12
(18) 27 14 31.2 44.19
20 30 16 34.6 61.91
(22) 32
-1.00 18 36.9 75.94
24 36 19
±1.00 ±0.65 41.6 111.90
(27) 41 22 47.3 168.00
30 46 24 53.1 234.20
36 55
-1.20 28 63.5 370.90
42 65 32 ±1.50 ±0.80 75.5 598.60
48 75 38 86.5 957.30
注：1、括号内的尺寸，尽可能不采用。
2、GB41-66生产粗牙普通螺纹（A型）；GB45-66生产粗牙和细牙普通螺纹（A型和B型）。
垫圈规格重量表
斜垫圈规格重量表
公称直径(螺纹直径) d B H GB852-66工字钢用方斜垫 GB853-66糟钢用方斜垫 公称直径(螺纹直径) d B H GB852-66 GB853-66
H1 千个重量
(公斤) H1 千个重量 (公斤) H1 千个重量(公斤) H1 千个重量
(公斤)
6 7 16 2 4.7 5 3.6 4 20 22 40 3 9.7 60 7.0 32
8 9 18 2 5.0 6 3.8 5 (22) 24 40 3 9.7 65 7.0 37
10 11 22 2 5.7 10 4.2 6 24 26 50 3 11.3 100 8.0 62
12 13 28 2 6.7 15 4.8 14 (27) 29 50 3 11.3 104 8.0 90
16 17 35 2 7.7 25 5.4 19 30 32 60 3 13.0 180 9.0 130
(18) 20 40 2 9.7 66 7.0 48 36 38 70 3 14.7 250 10 200
弹簧垫圈规格重量表
公称直径(螺纹直d GB859-66轻型 GB93-66 公称直径(螺纹d GB859-66 GB93-66
S b 千个重量S(b) 千个重量S b 千个重S(b) 千个重量径) (公斤) (公斤) 直径 量(公斤) (公斤)
4 4.1 0.8 1.2 0.13 1.2 0.18 20 20.5 4.0 5.5 14.10 5.0 15.20
5 5.1 1.0 1.2 0.19 1.6 0.41 (22) 22.5 4.5 6.0 18.90 5.0 16.50
6 6.2 1.2 1.6 0.36 2.0 0.75 24 24.5 4.8 6.5 23.70 6.0 26.20
8 8.2 1.6 2.0 0.80 2.5 1.53 (27) 27.5 5.5 7.0 32.30 6.0 28.20
10 10.2 2.0 2.5 1.56 3 2.82 30 30.5 6.0 8.0 45.40 6.5 37.60
12 12.3 2.5 3.5 3.41 3.5 4.63 36 36.6 - - - 7.0 51.80
(14) 14.3 3.0 4.0 5.39 4.0 6.85 42 42.6 - - - 8.0 78.70
16 16.3 3.2 4.5 7.36 4.0 7.75 48 49.0 - - - 9.0 114.00
(18) 18.3 3.5 5.0 10.00 4.5 11.00
平垫圈规格重量表
公称直径(螺纹直径) d D S 每千个垫圈重量(公斤)
小垫圈 垫圈 大垫圆 小垫圈 垫圈 大垫圆 小垫圈 垫圈 大垫圆
4 4.2 8 10 12 0.5 1.0 1.2 0.14 0.51 0.89
5 5.5 10 12 14 0.8 1.5 1.5 0.35 1.05 1.46
6 6.5 12 14 18 0.8 1.5 1.5 0.50 1.42 2.51
8 8.5 16 18 22 1.0 1.5 2.0 1.12 2.33 4.90
10 10.5 18 22 28 1.0 2.0 3.0 1.32 3.98 12.10
12 12.5 22 25 35 1.5 2.0 3.0 3.25 5.76 18.70
(14) 14.5 25 28 38 1.5 3.0 4.0 3.84 10.61 29.80
16 16.5 28 32 45 2.0 3.0 4.0 6.31 13.90 42.30
(18) 19.5 30 35 50 2.0 3.0 4.0 6.44 15.90 51.70
20 21.0 35 38 55 2.5 4.0 5.0 11.99 24.71 79.20
(22) 23 38 42 60 2.5 4.0 5.0 14.00 30.44 94.40
24 25 40 45 65 2.5 4.0 6.0 15.00 34.51 131.00
(27) 28 - 50 70 - 5.0 6.0 - 52.87 150.00
