冰箱制冷管件的扩口（缩口）机设计
王国兵，丁艳华
河南新飞电器有限公司（河南新乡４５３００２）
【摘要】以某冰箱制冷管件为例，介绍了一种实用的扩１２、缩１２一体机，包括工艺参数、专机结
构及动作过程、成形模具设计技术要求。且经大批量生产证明，此专机满足生产使用要求。
关键词：扩口；缩口；工艺参数；模具设计
中图分类号：ＴＧ３７５ 文献标识码：Ｂ
Ｄｅｓｉｇｎ ｏｆ Ｆｌａｒｉｎｇ（Ｎｅｃｋｉｎｇ）Ｍａｃｈｉｎｅ ｆｏｒ ｔｈｅ
Ｒｅｆｒｉｇｅｒａｔｉｏｎ Ｆｉｔｔｉｎｇｓ ｏｆ Ｒｅｆｒｉｇｅｒａｔｏｒ
【Ａｂｓｔｒａｃｔ】Ｔａｋｉｎｇ ａ ｒｅｆｒｉｇｅｒａｔｉｏｎ ｆｉｔｔｉｎｇｓ ｆｏｒ ｅｘａｍｐｌｅ，ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｄ ａ ｐｒａｃｔｉｃａｌ ｆｌａｒｉｎｇ
ａｎｄ ｎｅｃｋｉｎｇ ｍａｃｈｉｎｅ ｉｎｃｌｕｄｉｎｇ ｐｒｏｃｅｓｓ ｐａｒａｍｅｔｅｒ，ｔｈｅ ｓｔｒｕｃｔｕｒｅ ｏｆ ｔｈｅ ｍａｃｈｉｎｅ，ｍｏｖｅｍｅｎｔ
ｐｒｏｃｅｓｓ ａｎｄ ｔｈｅ ｔｅｃｈｎｉｃａｌ ｒｅｑｕｉｒｅｍｅｎｔｓ ｏｆ ｔｈｅ ｆｏｒｍｉｎｇ ｄｉｅ ｄｅｓｉｇｎ．Ａｎｄ ｐｒｏｖｅｄ ｂｙ ｍａｓｓ
ｐｒｏｄｕｃｔｉｏｎ，ｉｔ ｓａｔｉｓｆｉｅｄ ｔｈｅ ｒｅｑｕｉｒｅｍｅｎｔ ｏｆ ｐｒｏｄｕｃｔｉｏｎ．
Ｋｅｙ ｗｏｒｄｓ：ｆｌａｒｉｎｇ；ｎｅｃｋｉｎｇ；ｐｒｏｃｅｓｓ ｐａｒａｍｅｔｅｒ；ｄｉｅ ｄｅｓｉｇｎ
ｌ 引言
在冰箱（柜）、空调等制冷电器生产过程中，制冷
管路是必不可少的关键部件。在生产过程中，管路的
连接是重要工序，在连接前，需要对管路进行相应的
扩口或缩口，以适应工序要求，保证生产的正常进行，
保证产品质量。扩口和缩口是将圆筒形件或管件，通
过扩口或缩口模具将其口部直径扩大或缩小的一种

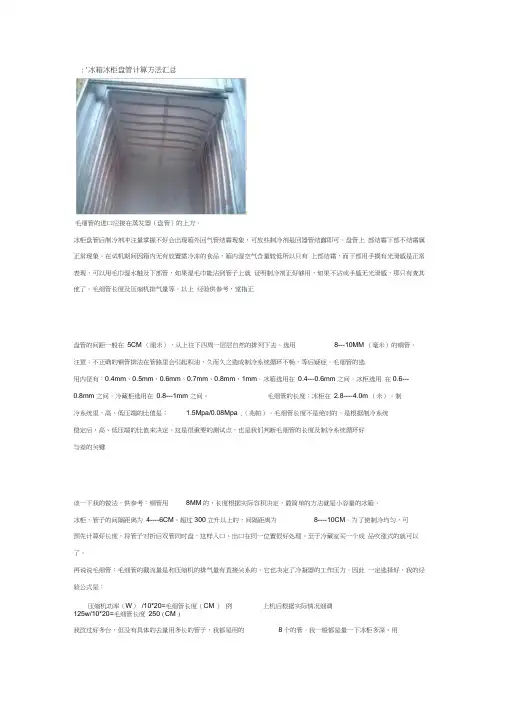

:'冰箱冰柜盘管计算方法汇总
冰柜盘管后制冷剂冲注量掌握不好会岀现箱外回气管结霜现象，可放些制冷剂是回器管结露即可。盘管上 部结霜下部不结霜属正常现象。在试机期间因箱内无有放置需冷冻的食品，箱内湿空气含量较低所以只有 上部结霜，而下部用手摸有光滑感是正常表现，可以用毛巾湿水触及下部管，如果湿毛巾能沾到管子上就 证明制冷剂正好够用，如果不沾或手感无光滑感，那只有查其他了。毛细管长度及压缩机排气量等。以上 经验供参考，望指正
盘管的间距一般在 5CM （厘米），从上往下四周一层层自然的排列下去。选用 8---10MM （毫米）的铜管。
注意：不正确的铜管排法在管路里会引起积油，久而久之造成制冷系统循环不畅，等后疑症。毛细管的选
用内径有：0.4mm、0.5mm、0.6mm、0.7mm、0.8mm、1mm。冰箱选用在 0.4---0.6mm 之间。冰柜选用 在0.6---0.8mm 之间。冷藏柜选用在 0.8---1mm 之间。 毛细管的长度：冰柜在 2.8----4.0m （米）。制
冷系统里，高、低压端的比值是： 1.5Mpa/0.08Mpa ,（兆帕）。毛细管长度不是绝对的。是根据制冷系统
稳定后，高、低压端的比值来决定。这是很重要的测试点，也是我们判断毛细管的长度及制冷系统循环好
与差的关键
谈一下我的做法，供参考：铜管用 8MM的，长度根据实际容积决定，最简单的方法就是小容量的冰箱、
冰柜，管子的间隔距离为 4----6CM。超过300立升以上的，间隔距离为 8----10CM。为了使制冷均匀，可
预先计算好长度，将管子对折后双管同时盘，这样入口、岀口在同一位置很好处理。至于冷藏室买一个成 品吹涨式的就可以了。
再说说毛细管：毛细管的截流量是和压缩机的排气量有直接关系的，它也决定了冷凝器的工作压力。因此 一定选择好。我的经验公式是：
压缩机功率（W） /10*20=毛细管长度（CM ） 例125w/10*20=毛细管长度 250 (CM )
冰箱冰柜盘管计算方法汇总
Prepared on 24 November 2020 冰箱冰柜盘管计算方法汇总
毛细管的进口应接在蒸发器（盘管）的上方。
冰柜盘管后制冷剂冲注量掌握不好会出现箱外回气管结霜现象，可放些制冷剂是回器管结露即可。盘管上部结霜下部不结霜属正常现象。在试机期间因箱内无有放置需冷冻的食品，箱内湿空气含量较低所以只有上部结霜，而下部用手摸有光滑感是正常表现，可以用毛巾湿水触及下部管，如果湿毛巾能沾到管子上就证明制冷剂正好够用，如果不沾或手感无光滑感，那只有查其他了。毛细管长度及压缩机排气量等。以上经验供参考，望指正
盘管的间距一般在5CM（厘米），从上往下四周一层层自然的排列下去。选用8---10MM（毫米）的铜管。注意：不正确的铜管排法在管路里会引起积油，久而久之造成制冷系统循环不畅，等后疑症。毛细管的选用内径有：、、、、、1mm。冰箱选用在之间。冰柜选用在之间。冷藏柜选用在之间。 毛细管的长度：冰柜在（米）。制冷系统里，高、低压端的比值是：，（兆帕）。毛细管长度不是绝对的。是根据制冷系统稳定后，高、低压端的比值来决定。这是很重要的测试点，也是我们判断毛细管的长度及制冷系统循环好与差的关键
谈一下我的做法，供参考：铜管用8MM的，长度根据实际容积决定，最简单的方法就是小容量的冰箱、冰柜，管子的间隔距离为4----6CM。超过300立升以上的，间隔距离为8----10CM。为了使制冷均匀，可预先计算好长度，将管子对折后双管同时盘，这样入口、出口在同一位置很好处理。至于冷藏室买一个成品吹涨式的就可以了。
再说说毛细管：毛细管的截流量是和压缩机的排气量有直接关系的，它也决定了冷凝器的工作压力。因此一定选择好。我的经验公式是：
压缩机功率（W）/10*20=毛细管长度（CM） 上机后根据实际情况细调。例 125w/10*20=毛细管长度250（CM）
容声BCD-648WP，616WPMBT冰箱售后维修⼿册
⽬录
第⼀部分：电⽓接线图
第⼆部分：控制功能说明
第三部分：制冷系统原理说明及整机性能指标第四部分：爆炸图及明细
第五部分：特殊故障维修⽅法第六部分：维修备件明细
第⼀部分：电⽓接线图
1. 电⽓接线图
2. 主控板介绍
3、冰箱内部接线图
第⼆部分：控制功能说明
650系列冰箱显⽰板显⽰图案以及符号定义：
1.按键定义
三个按键采⽤感应开关。
1.1冷藏调温键: 设置冰箱冷藏室温度，且退出智能、速冷、节能、速冻、假⽇功能。
1.2 冷冻调温键: 设置冰箱冷冻室温度，且退出智能、速冷、节能、速冻、假⽇功能。
1.3 模式键:选择⼯作模式、显⽰实际温度，解锁。
1.4 实测温度显⽰键：解锁状态下，按下模式键5s，可以查看各个间室的实测温度，显⽰持续1min，1min后恢复显⽰设定温度；
2、商场模式键：
2.1 售场模式进⼊
上电10min内，按住按键“冷藏调温”和“冷冻调温”超过45s，后进⼊演⽰模式。所有加热器以及压缩机、风机等停⽌运⾏，屏幕常亮，⽤户⾯板操作正常，门开关和 照明灯控制正常， 锁定符号闪烁显⽰。
2.2 售场模式退出
2.2.1 、按住按键“冷藏调温”和“模式选择”超过 45s，后退出演⽰模式。
2.2.2 、商场模式掉电退出，进⼊商场模式后12h，⾃动退出，如进⼊商场模式后8h未开冷藏或冷冻或吧台门，⾃动退出。
3. 温 度 设 置
3.1.冷藏室温度设置
解锁状态下，按下“冷藏调温”键，冷藏温度显⽰区显⽰原设定温度并以1Hz频率闪烁，再每按⼀次“冷藏调温”键，冷藏设定按2→3→4→5→6→7→8→关闭→2循环，5s内⽆按键设置⽣效。10s内⽆按键，停⽌闪烁。冷藏室关闭时冷藏温度显⽰区显⽰“OF”，模式设定时跳过速冷模式。
3.2.冷冻室温度设置
解锁状态下，按下“冷冻调温”键，冷冻温度显⽰区显⽰原设定温度并以1Hz频率闪烁，再每按⼀次按下“冷冻调温”键，冷冻设定温度加1，从-25℃到-15℃循环，5s内⽆按键设置⽣效， 10s内⽆按键，停⽌闪烁，设置⽣效。
