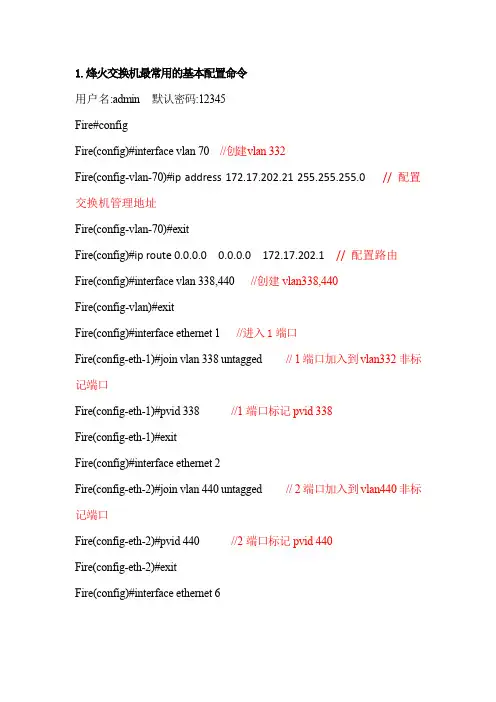

1.烽火交换机最常用的基本配置命令
用户名:admin 默认密码:12345
Fire#config
Fire(config)#interface vlan 70 //创建vlan 332
Fire(config-vlan-70)#ip address 172.17.202.21255.255.255.0// 配置交换机管理地址
Fire(config-vlan-70)#exit
Fire(config)#ip route 0.0.0.0 0.0.0.0 172.17.202.1 // 配置路由
Fire(config)#interface vlan 338,440 //创建vlan338,440
Fire(config-vlan)#exit
Fire(config)#interface ethernet 1 //进入1端口
Fire(config-eth-1)#join vlan 338 untagged // 1端口加入到vlan332 非标记端口
Fire(config-eth-1)#pvid 338 //1端口标记pvid 338
Fire(config-eth-1)#exit
Fire(config)#interface ethernet 2
Fire(config-eth-2)#join vlan 440 untagged // 2端口加入到vlan440非标记端口
Fire(config-eth-2)#pvid 440 //2端口标记pvid 440
Fire(config-eth-2)#exit
Fire(config)#interface ethernet 6 Fire(config-eth-6)#join vlan 70,338,440 tag // 6端口加入到vlan70,338,440 标记端口
Fire(config-eth-6)#exit
配置交换机名
hostname XX-XX
配置用户名及密码
username WLAN password 0 test123
enable password 0 test123 level 15
service password-encryption
配置Telnet登陆
aaa authentication login default local
aaa authentication enable default none
配置交换机网管
interface vlan 1000
ip address 10.1.1.2 255.255.255.248
配置默认网关
ip default-gateway 10.1.1.1 / ip route default 10.1.1.1
配置SNMP snmp-server community gzwread RO
snmp-server community gzwwrite RW
snmp-server host 10.1.1.3
gzwread
创建管理vlan
vlan 1000 name management
创建用户vlan
vlan 1100 name customer
用户端口的vlan配置
interface fastethernet0/1
switchport mode access
switchport pvid 1100
对交换机的互联端口进行描述：
interface fastethernet0/1 description AP01-1F
配置交换机之间级联或上联的端口，端口模式设置为Trunk
interface gigaethernet0/4
switchport mode trunk
switchport trunk vlan-allowed 1000,1100
配置互联端口模式
interface gigaethernet0/4
WLAN项目烽火交换机简易操作指南一．WLAN项目烽火交换机快速登录方法：1.将电脑网线连接到交换机右下角的ETH口（带外网管登录）（1）汇聚交换机 S3528F-AC （S3928MF-220）将自己的电脑设置为192.168.0.10 子网掩码255.255.255.0 无网关，无DNS开始—运行—cmd—telnet 192.168.0.1Username: adminPassword: 12345（2）POE交换机 S2200ME-PAF-AC将自己的电脑设置为192.168.2.10 子网掩码255.255.255.0 无网关，无DNS开始—运行—cmd—telnet 192.168.2.1Username: adminPassword: 123452.将串口线连接到交换机右上角的CON口（CONSOLE线登录）开始—所有程序—附件—通讯—超级终端每秒位数9600数据位8奇偶校验无停止位1数据流控制无Username: adminPassword: 12345二．以烽火S2216ME-PAF-AC交换机为例，示范烽火POE交换机基本查障命令行以及一些简单的故障检测应对措施：（1）查看交换机各端口对AP的供电功率show pse int
可见，交换机1-15口均有功率且基本为3000mW左右即3W左右。如果某端口功率较其他端口功率过低且工作不正常的话，建议检查如下三点：①AP是否工作正常。②网线质量、长度方面是否存在问题。③是否已经安装了AP自带供电模块。（2）查看交换机各端口状态
以上可见，交换机1-15口均为UP状态，同时上联口为18口也UP。如果某端口物理连接上已经有AP，但端口未UP，建议检查如下三点：①AP是否工作正常。②网线质量、长度方面是否存在问题。③如未使用AP自带供电模块，请show pse int查看是否使能了POE交换机供电功能（3）关闭1-16端口供电功能（4）打开1-16端口供电功能（5）查看交换机各端口连接AP的MAC地址
烽火POE交换机（S2200ME-PAF）开通简易指南
烽火POE交换机（S2200ME-PAF）开通简易指南
开通前，建议浏览一下“S2200ME-PAF供电交换机开局排障指导V1.0”以及随机的说明手册；
目前烽火发到甘肃移动的POE交换机端口供电功能默认是关闭的，所以实际工程中如需使用供电功能需要预先开启，方法如下：
首先将PC网卡设置为192.168.2.2 255.255.255.0；使用网线连接PC与交换机的带外接口（前面板右下的ETH口），在PC上
telnet 192.168.2.1
出现设备登录页面，输入用户名：admin，密码：12345，进入交换机特权配置模式，以下是打开1个端口供电功能的命令行：
S2200ME#conf
S2200ME(config)#inter eth 1
S2200ME(con-eth-1)#pse enab
S2200ME(con-eth-1)#quit
S2200ME(config)#quit
S2200ME#wri file
以上第一行是从特权模式进入全局模式；2行是从全局模式进入以太口模式；3行是启用以太口1的供电功能；4行从端口模式退回全局模式；5行是从全局模式退回特权模式；6行是保存配置。如进行多端口配置，退回到全局模式后再重复2-4行过程（注意改端口号），最后保存即可。
如果需要对设备进行管理，最典型的方式是将业务与管理通过不同的VLAN透传到上级设备，以下假定业务VLAN 为100，管理VLAN为1000，管理地址10.0.0.2/24，网关10.0.0.1，交换机为S2208ME-PAF，1号口上联，2-7口直接连接PD(假定PD端口皆为access 模式)：
S2200ME#conf
S2200ME(config)#inter vlan 100 *建立vlan 100并进入该vlan* S2200ME(config-vlan100)#member 1 tag *将1号端口加入vlan100并将该口定义为透传模式* S2200ME(config-vlan100)#member 2-7 untag *将2-7号端口加入vlan100并将该口定义为非透传即访问模式*
