DIN 1013-2-1976 棒钢 特种热轧圆钢.尺寸 允许尺寸和形状偏差

ＧＢ／Ｔ　７０２－２００４

ｏ９舌

本标准的圆钢尺寸修改采用国际标准ＩＳＯ　１０３５－１：１９８０《热轧钢棒第１部分：圆钢尺寸》，方钢尺寸修改采用ＩＳＯ　１０３５－２：１９８０《热轧钢棒第２部分：方钢尺寸》，圆钢和方钢的尺寸允许偏差修改采用ＩＳＯ　１０３５－４：１９８２《热轧钢棒第４部分：尺寸偏差》。

本标准代替ＧＢ／Ｔ　７０２－１９８６《热轧圆钢和方钢尺寸、外形、重量及允许偏差》。 本标准根据ＩＳＯ　１０３５－１：１９８０《热轧钢棒第１部分：圆钢尺寸》，ＩＳＯ　１０３５－２；１９８０《热轧钢棒第２部分：方钢尺寸》，ＩＳＯ　１０３５－４：１９８２《热轧钢棒第４部分：尺寸偏差》重新起草。为了方便比较，在资料

性附录Ａ中列出了本国家标准条款和国际标准条款的对照一览表

本标准在采用国际标准时进行了修改。这些技术性差异用垂直单线标识在它们所涉及的条款的页边空白处。在附录Ｂ中给出了技术性差异及其原因的一览表以供参考。

本标准还作了下列编辑性修改： —删除国际标准的前言。

本标准与ＧＢ／Ｔ　７０２－１９８６相比，主要变化如下： —增加截面尺寸１５０　ｍｍ以上圆钢和方钢的尺寸允许偏差；

—对圆钢不圆度做了调整； —圆钢和方钢弯曲度组别取消第３组；

—圆钢和方钢定尺、倍尺长度允许偏差修改为：＋５０　ｍｍ． 本标准附录Ａ、附录Ｂ为资料性附录。

本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口

本标准起草单位：北满特殊钢集团有限责任公司、冶金工业信息标准研究院、本钢特钢公司、首钢特

钢公司。 本标准主要起草人：王红军、柳泽燕、梁启华、冯春雨、刘宝石、唐岚。 本标准１９６５年１月首次发布，１９７２年９月第一次修订，１９８６年６月第二次修订

ＧＢ／Ｔ　７０２－２００４

热轧圆钢和方钢尺寸、外形、

重量及允许偏差

范围

本标准规定了热轧圆钢和方钢的截面形状、截面尺寸、重量及允许偏差、长度及允许偏差、外形、钢

材交货重量、标记示例等。本标准适用于直径为５．５　ｍｍ－２５０　ｍｍ的热轧圆钢和边长为５．５　ｍｍ－２００　ｍｍ的热轧方钢。

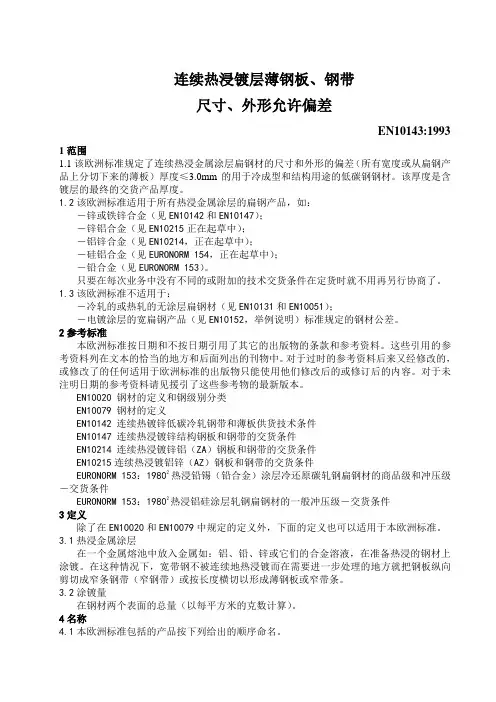

连续热浸镀层薄钢板、钢带

尺寸、外形允许偏差

EN10143:1993

1范围

1.1该欧洲标准规定了连续热浸金属涂层扁钢材的尺寸和外形的偏差（所有宽度或从扁钢产品上分切下来的薄板）厚度≤3.0mm的用于冷成型和结构用途的低碳钢钢材。该厚度是含镀层的最终的交货产品厚度。

1.2该欧洲标准适用于所有热浸金属涂层的扁钢产品，如：

－锌或铁锌合金（见EN10142和EN10147）；

－锌铝合金（见EN10215正在起草中）；

－铝锌合金（见EN10214，正在起草中）；

－硅铝合金（见EURONORM 154，正在起草中）；

－铅合金（见EURONORM 153）。

只要在每次业务中没有不同的或附加的技术交货条件在定货时就不用再另行协商了。

1.3该欧洲标准不适用于：

－冷轧的或热轧的无涂层扁钢材（见EN10131和EN10051）；

－电镀涂层的宽扁钢产品（见EN10152，举例说明）标准规定的钢材公差。

2参考标准

本欧洲标准按日期和不按日期引用了其它的出版物的条款和参考资料。这些引用的参考资料列在文本的恰当的地方和后面列出的刊物中。对于过时的参考资料后来又经修改的，或修改了的任何适用于欧洲标准的出版物只能使用他们修改后的或修订后的内容。对于未注明日期的参考资料请见援引了这些参考物的最新版本。

EN10020 钢材的定义和钢级别分类

EN10079 钢材的定义

EN10142 连续热镀锌低碳冷轧钢带和薄板供货技术条件

EN10147 连续热浸镀锌结构钢板和钢带的交货条件

EN10214 连续热浸镀锌铝（ZA）钢板和钢带的交货条件

EN10215连续热浸镀铝锌（AZ）钢板和钢带的交货条件

EURONORM 153：19802热浸铅锡（铅合金）涂层冷还原碳轧钢扁钢材的商品级和冲压级－交货条件

热轧、锻制圆钢表面质量要求以及特殊性能

热轧圆钢也可以作为热顶端圆钢使用，但是晶粒度就不同了，尤其是在大小尺寸上！热顶端圆钢，是指热顶端使用的圆钢，而不是热顶端生产出来的圆钢。主要区别在力学性能不同。

锻制圆钢我不太熟悉，做不了对比。锻制圆钢估计用在一些特殊性能要求的配件加工上。圆钢这三样加工方式都比较普遍，应该面都很广。热轧圆钢，用在建筑和普通五金配件加工方面很常见。冷拉圆钢（不知道你指的是不能冷拨圆钢。但我按冷拨圆钢理解。）主要也是应用在五金配件加工生产方面。如合页轴芯或其它对表面和直径准度有要求的生产加工场合。热轧圆钢表面较规范圆滑，热锻圆钢表面有锻打形成的小平面.

热顶端圆钢对表面质量要求很高，稍微有一点点裂纹，在顶锻过程中，会裂开的。

钢材抗压强度×钢管截面积，在这个基础上，要考虑受压构件的整体稳定系数。这个系数是由受压构件的长细比来求得的。长细比即：受压构件的计算长度/截面回转半径。如果是标准尺寸的截面，可以在手册上查到回转半径的值，否则就要自己计算。根据以往的经验，长细比一般控制在40～60比较经济。

热轧圆钢只是给了钢材一个通用的形状，对于不同的工件所需要的性能，我们再进行相应的热处理。热轧圆钢和方钢尺寸、外形、重量及允许偏差标准.CR12和45#的圆钢都有热轧和冷拉之分，热轧圆钢是冷拉圆钢的母材，也就是冷拉圆钢是热轧圆钢经过加工生产出来的，价格上冷拉的当然要比热轧的贵一些.

文章来源：上海法钢

钢筋混凝土用热轧光圆钢筋是经热轧成型并自然冷却的、横截面通常为圆形且表面光滑的钢筋混凝土配筋用钢材。其验收参见标准GB 13013-91。

1 级别、代号

热轧直条光圆钢筋级别为I级，强度等级代号为R235。

2 截面图形

光圆钢筋的截面图为圆形。

3 规格、尺寸检验

3.1 钢筋的公称直径范围为8mm~20mm，推荐的钢筋公称直径为8、10、12、16、20mm.

3.2 钢筋的公称直径、横截面积列于表1

3.3 钢筋的直径允许偏差列于表1

表1

公称直径

（mm） 公称截面面积

（mm2） 公称质量

（kg/m） 直径允许偏差

（mm） 不圆度，不大于

8 50.27 0.395

±0.40

0.40 10 78.54 0.617

12 113.1 0.888

14 153.9 1.21

16 201.1 1.58

18 254.5 2.00

20 314.2 2.47

3.4 长度及允许偏差

3.41 通常长度

钢筋按直条交货时，其通常长度为3.5m~12mm,其中长度为3.5m至小于6m 之间的钢筋不得超过每批质量的3%。

3.4.2 定尺、倍尺长度

钢筋按定尺或倍尺长度交货时，应在合同中注明。其长度允许偏差不得大于+50mm.

4 外形检验

4.1不圆度

钢筋的不圆度列于表1

4.2 弯曲度

钢筋每米弯曲度应不大于4mm,总弯曲度不大于钢筋总长度的0.4%。

5表面质量检验

5.1 钢筋表面不得有裂纹、结疤、和折叠。

5.2 钢筋表面凸块和其他缺陷的深度和高度不得大于所在部位尺士的允许偏差。

6 质量（重量）检验

6.1 钢筋公称质量列于表1

6.2 钢筋可按公称质量或实际质量交货。

6.3 根据需方要求，钢筋按质量偏差交货时，其实际质量与公称质量的允许偏差应与表1.1的规定进行核对。

表1.1

公称直径（mm） 实际质量与公称质量的偏差（%）

8~12 ±7

14~20 ±5 7 核对牌号及化学成分
