Zebra Label打印机一般故障检修V2.0

检测结果：
一、现场问题反馈
二、返回产品档案信息
产品名称
产品型号
序列号
组件入库\成套入库检测信息
整机
主控板
Postek168
168
--
--
—
三、基本检测
3.1外观检测
外观检测结果
3.2通电测试
模块功能测试
表示合格；表示不合格
指示灯及继电器状态
增益
检测
主控检测
电流检测
外部
故障
碳感
标感
板芯
打印头
盘线
线源
传感
由传感模组受损导致标签感测试无反应；
更换传感模组及标签感测器+内部主板刷新
四、初步结论
五、解决方法
批模组
电流
不平衡ቤተ መጻሕፍቲ ባይዱ
过流
安全销
低电流
过载
√
√
×
×
×
√
×
×
×
√
×
×
×
3.21带载测试
低压负载运行数据
;J.superclass=J.supr=(function(){return G});J.override=E;Ext.override
(E||"ext-gen")+(++g)}return e.id},extend:function()

博思得条码打印机一些常见的故障排除方法博思得条码打印机一些常见的故障排除方法打印偏纸现象一、如果偏移量在变化（随着打印的进行偏移量变大或变小）请检查标签纸卷是否安装好，纸张导向片是否太松以致标签纸左右发生偏移。

解决方案：安装好标签纸，夹紧纸轴挡板以免标签纸在送纸过程中偏移。

纸张导向片太松请在纸张导向片联动齿轮处添加阻尼油，或向您购买的经销商或者厂家询问。

二、如果偏移量固定请预览标签检查页面是否正常：A.如果偏移量较小，请在软件里面将打印内容作与偏移反方向调整；B.如果偏移量较大，在软件里面无法调整到理想位置，请预览标签检查页面是否正常。

(1)正常。

请将打印机作复位，测纸，再打印；如依然出现偏移，请将软件里面标签规格改大，再将内容作与偏移反方向调整。

(2)不正常。

请检查页面设置。

1.首先检查所选机型是否正确：例如：你的打印机是G-2108那么在标签设置里打印机的名称一定是G—2108而不是G-3106或是其它类型。

这个应该是打印内容缩小或放大，与偏移关系不大。

2.检查纸张导向杆两边的纸张导向片是否将纸张夹紧。

3.检查打印头支架。

如果打印头支架变形，会出现打印偏现象。

4.检查胶辊是否有损坏。

点击打印后机器不打印一、首先把打印机里面的内容清空。

具体操作如下：找到打印机（例如G2108）选中所有打印任务后点击“取消”后即可。

二、其次做机器复位操作。

具体操作如下：按住最右边的按钮“Cancel”键不放，直到3个指示灯闪烁后，再按一下最右边那个按钮“Cancel”键即可。

Ready灯和Media灯同时闪烁——纸张报错一、纸张用完安装新的标签纸卷二、标签纸不符合使用要求如果是铜版纸，底纸不要太厚或者颜色较深，以免影响打印机感应纸张间隙。

如果是袋牌，背面不要有太明显会影响探测的图案。

如果有请选用穿透式感应方式的打印机（T2，T3），(打印背面有印刷吊牌时，不会出现“Ready”灯和“Meadia”灯同时闪烁，只会出现走纸位置不对。

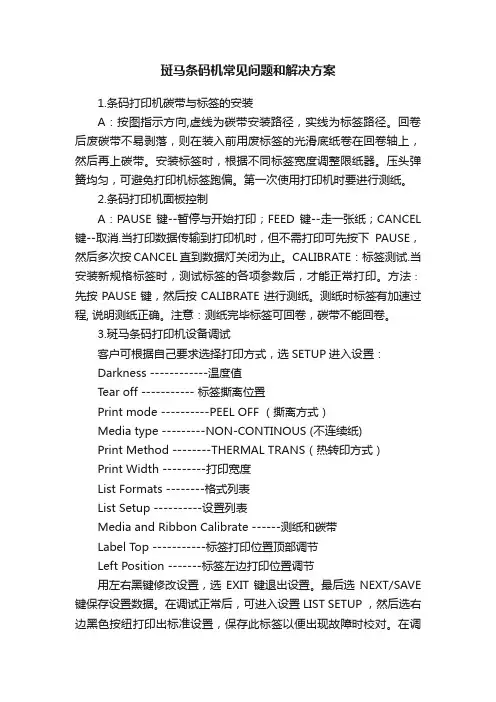

斑马条码机常见问题和解决方案1.条码打印机碳带与标签的安装A：按图指示方向,虚线为碳带安装路径，实线为标签路径。

回卷后废碳带不易剥落，则在装入前用废标签的光滑底纸卷在回卷轴上，然后再上碳带。

安装标签时，根据不同标签宽度调整限纸器。

压头弹簧均匀，可避免打印机标签跑偏。

第一次使用打印机时要进行测纸。

2.条码打印机面板控制A：PAUSE 键--暂停与开始打印；FEED 键--走一张纸；CANCEL 键--取消.当打印数据传输到打印机时，但不需打印可先按下PAUSE，然后多次按CANCEL直到数据灯关闭为止。

CALIBRATE：标签测试.当安装新规格标签时，测试标签的各项参数后，才能正常打印。

方法∶先按PAUSE键，然后按CALIBRATE进行测纸。

测纸时标签有加速过程, 说明测纸正确。

注意：测纸完毕标签可回卷，碳带不能回卷。

3.斑马条码打印机设备调试客户可根据自己要求选择打印方式，选SETUP进入设置：Darkness ------------温度值Tear off ----------- 标签撕离位置Print mode ----------PEEL OFF （撕离方式）Media type ---------NON-CONTINOUS (不连续纸)Print Method --------THERMAL TRANS（热转印方式）Print Width ---------打印宽度List Formats --------格式列表List Setup ----------设置列表Media and Ribbon Calibrate ------测纸和碳带Label Top -----------标签打印位置顶部调节Left Position -------标签左边打印位置调节用左右黑键修改设置，选EXIT键退出设置。

最后选NEXT/SAVE 键保存设置数据。

在调试正常后，可进入设置LIST SETUP ，然后选右边黑色按纽打印出标准设置，保存此标签以便出现故障时校对。

打印机常见的检修方法一、打印头清洁密闭装置的检修打印头清洁密闭装置是打印头的一个重要器件，特别是别离打印头的清洁密闭装置较为复杂。

整个装置安装在打印头运动滑轨的最左端，即打印头的保护位置或初始位置，该装置由刮片、擦拭器、带抽吸器的护罩三局部组成。

该装置主要完成“刮、擦、罩、吸〞四个动作，从而对打印头进行维护，保证其正常工作。

在该装置中，“刮、擦〞装置结构较简单，不易出现故障，最多也是橡胶制品损坏而已，可拆下不用，对打印效果并无太大影响。

“罩〞即护罩;其功能是在打印机不使用时，对打印头进行良好的密闭，保证喷墨口具有一定的湿润度，防止喷嘴干涸堵塞。

其常见故障是密闭不严，引起该故障的原因主要有两点：一是护罩变形。

该护罩具有一定的弹性，轻微变形尚不致引起密闭不严，如变形严重或外表沾有大块杂质，那么会造成密闭不严;二是护罩动作不到位。

该护罩在工作过程中，在径向和轴向上都有一个活动范围，以便于与打印头的运动相协调，当护罩活动受到限制时，就无法对位于初始位置的打印头进行准确的密闭。

以上两种故障都可直接观察到，只需进行调整或更换配件即可。

“吸〞即抽吸器，其功能是在打印机开机、更换了墨盒或更换了打印头时，抽吸出打印头内半干涸的墨水和供墨系统中的气体，使打印头内充满新鲜墨水，以保证正常打印。

抽吸器的常见故障有两个：一是吸墨管破损或脱落;二是吸墨口堵塞。

两者都将使墨泵产生的负压不能作用到打印头，使打印头无法清洗。

实际检修中发现，吸墨口堵塞的故障较为常见，该故障大多是由于吸墨口下端的海绵体堵塞，发现故障后，更换海绵体即可。

二、墨水盒的检修墨水盒的常见故障表现为不出墨水或字迹偏淡。

其原因是由于墨水盒工作温度较高，墨水干涸，或者操作者向墨水盒中灌注了不同型号的墨水，不同型号的墨水产生了交互反响。

对于墨水盒故障，必须清洗墨水盒，并更换新墨水。

另外，每安装一个新的墨水盒必须清洗一下打印头，新墨水盒不要放在日光直射及灰尘较多的地方，贮存温度应为10℃-35℃，以防止墨水冻结及发生变化。
