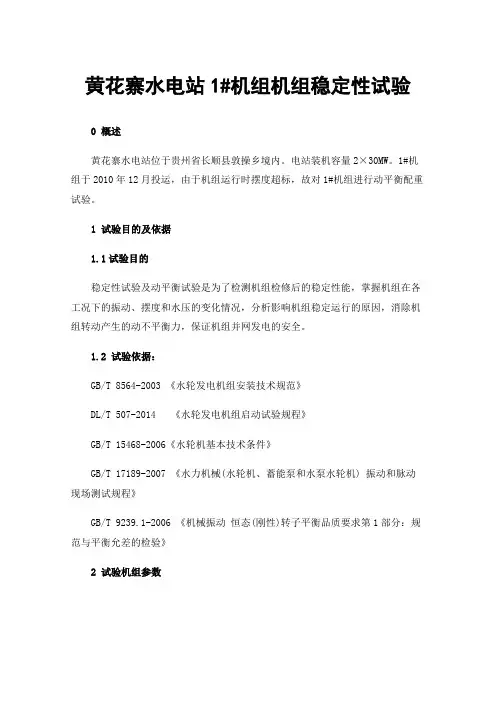

黄花寨水电站1#机组机组稳定性试验0概述黄花寨水电站位于贵州省长顺县敦操乡境内。
电站装机容量2×30MW。
1#机组于2010年12月投运,由于机组运行时摆度超标,故对1#机组进行动平衡配重试验。
1试验目的及依据1.1试验目的稳定性试验及动平衡试验是为了检测机组检修后的稳定性能,掌握机组在各工况下的振动、摆度和水压的变化情况,分析影响机组稳定运行的原因,消除机组转动产生的动不平衡力,保证机组并网发电的安全。
1.2试验依据:GB/T 8564-2003 《水轮发电机组安装技术规范》DL/T 507-2014 《水轮发电机组启动试验规程》GB/T 15468-2006《水轮机基本技术条件》GB/T 17189-2007 《水力机械(水轮机、蓄能泵和水泵水轮机) 振动和脉动现场测试规程》GB/T 9239.1-2006 《机械振动恒态(刚性)转子平衡品质要求第1部分:规范与平衡允差的检验》2试验机组参数2.1水轮机参数 2.2发电机参数水轮机型号:HLD257-LJ-225 额定容量:30 MVA额定功率:30MW 额定电压:10.5kV额定水头:77.5m 额定电流:1941A额定流量:87.9 m3/s 功率因数:0.85额定转速:300 r/min 励磁电压:159V飞逸转速:600r/min 励磁电流:710A发电机型号:SF-J30-20/48002.3导轴瓦间隙上导瓦间隙:0.26mm (双边) ;下导瓦间隙:0.28mm (双边);水导瓦间隙:0.20mm (双边)。
3试验设备及环境描述3.1试验设备本次稳定性、动平衡试验及甩负荷试验所使用的试验设备有:SK9172型水轮机振动分析仪(厂家:上海数可测控仪器有限公司)、CWY型电涡流位移传感器、DP型低频振动传感器。
所有试验设备和试验元件都经校验合格,测试精度满足要求。
3.2测点布置(1)上导轴承水平+X、+Y摆度。
(2)下导轴承水平+X、+Y摆度。

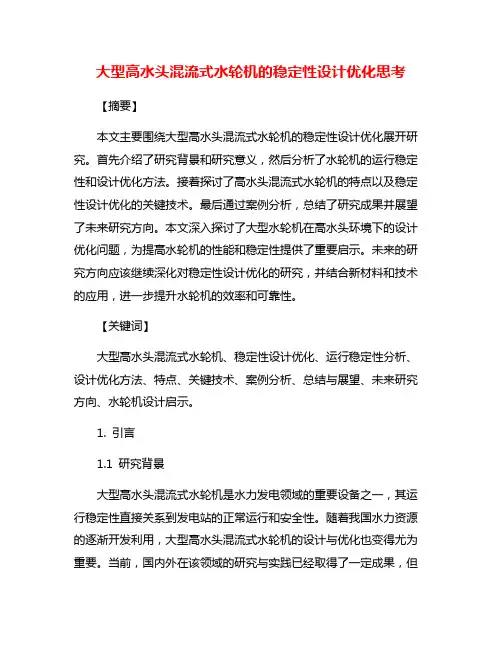

大型高水头混流式水轮机的稳定性设计优化思考【摘要】本文主要围绕大型高水头混流式水轮机的稳定性设计优化展开研究。
首先介绍了研究背景和研究意义,然后分析了水轮机的运行稳定性和设计优化方法。
接着探讨了高水头混流式水轮机的特点以及稳定性设计优化的关键技术。
最后通过案例分析,总结了研究成果并展望了未来研究方向。
本文深入探讨了大型水轮机在高水头环境下的设计优化问题,为提高水轮机的性能和稳定性提供了重要启示。
未来的研究方向应该继续深化对稳定性设计优化的研究,并结合新材料和技术的应用,进一步提升水轮机的效率和可靠性。
【关键词】大型高水头混流式水轮机、稳定性设计优化、运行稳定性分析、设计优化方法、特点、关键技术、案例分析、总结与展望、未来研究方向、水轮机设计启示。
1. 引言1.1 研究背景大型高水头混流式水轮机是水力发电领域的重要设备之一,其运行稳定性直接关系到发电站的正常运行和安全性。
随着我国水力资源的逐渐开发利用,大型高水头混流式水轮机的设计与优化也变得尤为重要。
当前,国内外在该领域的研究与实践已经取得了一定成果,但仍然存在一些问题亟需解决。
水轮机在运行过程中可能受到流体动力学、结构振动、水轮机系统参数变化等多方面的影响,导致其稳定性降低,甚至出现意外事故,因此需要对水轮机的运行稳定性进行深入分析和研究。
在这一背景下,对大型高水头混流式水轮机的稳定性设计优化思考具有重要的现实意义。
通过深入研究水轮机的运行机理和设计原理,结合先进的优化方法和技术手段,可以有效提高水轮机的运行稳定性和工作效率,为水力发电站的安全稳定运行提供有力支撑。
开展关于大型高水头混流式水轮机稳定性设计优化的研究,不仅可以提高水轮机的性能和可靠性,还能促进水力发电行业的发展和进步。
1.2 研究意义大约占一篇文章的四分之一,共2000字。
水轮机作为水力发电系统中的核心部件,在能源生产中起着至关重要的作用。
而大型高水头混流式水轮机作为其中的一种重要类型,其设计和稳定性优化对于提高水力发电系统的效率和可靠性具有重要意义。

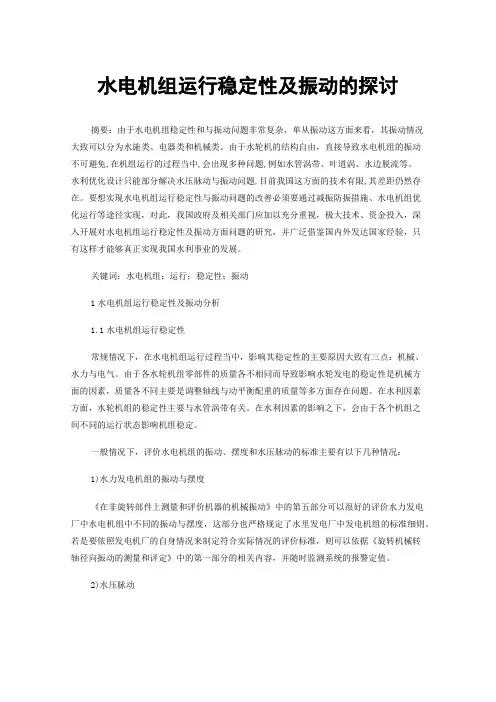

水电机组运行稳定性及振动的探讨摘要:由于水电机组稳定性和与振动问题非常复杂,单从振动这方面来看,其振动情况大致可以分为水施类、电器类和机械类。
由于水轮机的结构自由,直接导致水电机组的振动不可避免,在机组运行的过程当中,会出现多种问题,例如水管涡带、叶道涡、水边脱流等。
水利优化设计只能部分解决水压脉动与振动问题,目前我国这方面的技术有限,其差距仍然存在。
要想实现水电机组运行稳定性与振动问题的改善必须要通过减振防振措施、水电机组优化运行等途径实现,对此,我国政府及相关部门应加以充分重视,极大技术、资金投入,深入开展对水电机组运行稳定性及振动方面问题的研究,并广泛借鉴国内外发达国家经验,只有这样才能够真正实现我国水利事业的发展。
关键词:水电机组;运行;稳定性;振动1水电机组运行稳定性及振动分析1.1水电机组运行稳定性常规情况下,在水电机组运行过程当中,影响其稳定性的主要原因大致有三点:机械、水力与电气。
由于各水轮机组零部件的质量各不相同而导致影响水轮发电的稳定性是机械方面的因素,质量各不同主要是调整轴线与动平衡配重的质量等多方面存在问题。
在水利因素方面,水轮机组的稳定性主要与水管涡带有关。
在水利因素的影响之下,会由于各个机组之间不同的运行状态影响机组稳定。
一般情况下,评价水电机组的振动、摆度和水压脉动的标准主要有以下几种情况:1)水力发电机组的振动与摆度《在非旋转部件上测量和评价机器的机械振动》中的第五部分可以很好的评价水力发电厂中水电机组中不同的振动与摆度,这部分也严格规定了水里发电厂中发电机组的标准细则。
若是要依照发电机厂的自身情况来制定符合实际情况的评价标准,则可以依据《旋转机械转轴径向振动的测量和评定》中的第一部分的相关内容,并随时监测系统的报警定值。
2)水压脉动轮转相关技术的指标与轮转模性实验的验收规程能够准确的评价水电机组的水压脉动,在《水力机械振动和脉动现场测试规程》的相关文件中,明确规定了实时监测系统的固定报警值,同时也拟定了合理的水压脉动的评价标准。

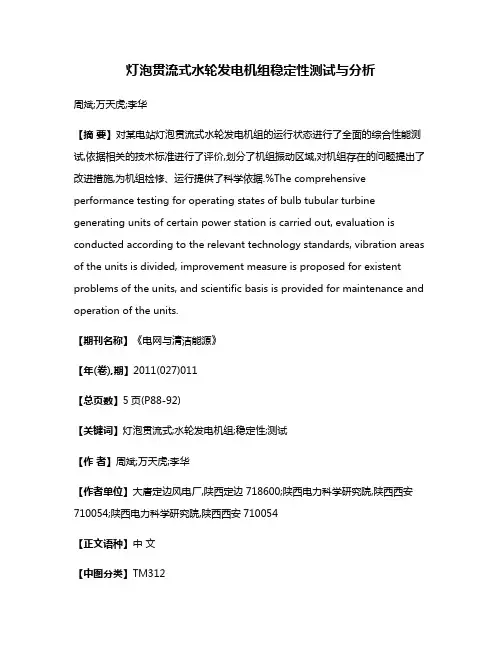

灯泡贯流式水轮发电机组稳定性测试与分析周斌;万天虎;李华【摘要】对某电站灯泡贯流式水轮发电机组的运行状态进行了全面的综合性能测试,依据相关的技术标准进行了评价,划分了机组振动区域,对机组存在的问题提出了改进措施,为机组检修、运行提供了科学依据.%The comprehensive performance testing for operating states of bulb tubular turbine generating units of certain power station is carried out, evaluation is conducted according to the relevant technology standards, vibration areas of the units is divided, improvement measure is proposed for existent problems of the units, and scientific basis is provided for maintenance and operation of the units.【期刊名称】《电网与清洁能源》【年(卷),期】2011(027)011【总页数】5页(P88-92)【关键词】灯泡贯流式;水轮发电机组;稳定性;测试【作者】周斌;万天虎;李华【作者单位】大唐定边风电厂,陕西定边718600;陕西电力科学研究院,陕西西安710054;陕西电力科学研究院,陕西西安710054【正文语种】中文【中图分类】TM312灯泡贯流式水轮机[1-4]具有适用水头低、过机流量大以及效率高等特点,一般用于开发低水头、大流量的水力资源,水头适应范围为5~25m。
机组结构与常规的混流式和轴流转桨式机组存在较大的区别,整个机组为卧式布置,发电机组横向布置在流道中,典型结构如图1所示。

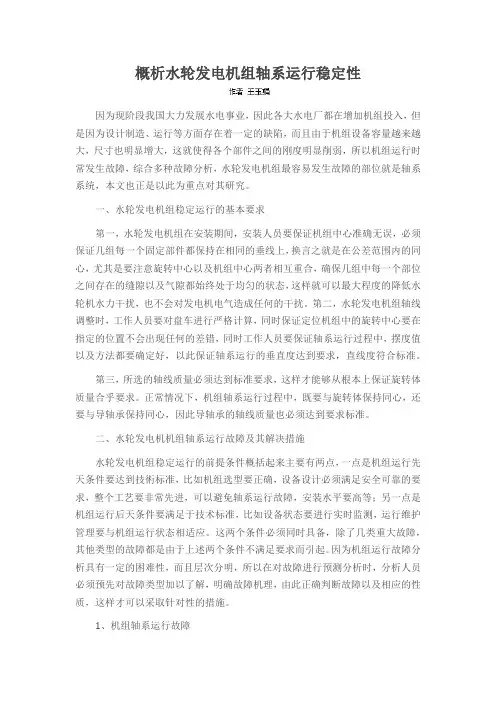

概析水轮发电机组轴系运行稳定性因为现阶段我国大力发展水电事业,因此各大水电厂都在增加机组投入,但是因为设计制造、运行等方面存在着一定的缺陷,而且由于机组设备容量越来越大,尺寸也明显增大,这就使得各个部件之间的刚度明显削弱,所以机组运行时常发生故障,综合多种故障分析,水轮发电机组最容易发生故障的部位就是轴系系统,本文也正是以此为重点对其研究。
一、水轮发电机组稳定运行的基本要求第一,水轮发电机组在安装期间,安装人员要保证机组中心准确无误,必须保证几组每一个固定部件都保持在相同的垂线上,换言之就是在公差范围内的同心,尤其是要注意旋转中心以及机组中心两者相互重合,确保几组中每一个部位之间存在的缝隙以及气隙都始终处于均匀的状态,这样就可以最大程度的降低水轮机水力干扰,也不会对发电机电气造成任何的干扰。
第二,水轮发电机组轴线调整时,工作人员要对盘车进行严格计算,同时保证定位机组中的旋转中心要在指定的位置不会出现任何的差错,同时工作人员要保证轴系运行过程中,摆度值以及方法都要确定好,以此保证轴系运行的垂直度达到要求,直线度符合标准。
第三,所选的轴线质量必须达到标准要求,这样才能够从根本上保证旋转体质量合乎要求。
正常情况下,机组轴系运行过程中,既要与旋转体保持同心,还要与导轴承保持同心,因此导轴承的轴线质量也必须达到要求标准。
二、水轮发电机机组轴系运行故障及其解决措施水轮发电机组稳定运行的前提条件概括起来主要有两点,一点是机组运行先天条件要达到技術标准,比如机组选型要正确,设备设计必须满足安全可靠的要求,整个工艺要非常先进,可以避免轴系运行故障,安装水平要高等;另一点是机组运行后天条件要满足于技术标准,比如设备状态要进行实时监测,运行维护管理要与机组运行状态相适应。
这两个条件必须同时具备,除了几类重大故障,其他类型的故障都是由于上述两个条件不满足要求而引起。
因为机组运行故障分析具有一定的困难性,而且层次分明,所以在对故障进行预测分析时,分析人员必须预先对故障类型加以了解,明确故障机理,由此正确判断故障以及相应的性质,这样才可以采取针对性的措施。
水电站机组安全运行稳定性研究发布时间:2022-03-10T02:39:39.758Z 来源:《新型城镇化》2022年2期作者:于丰阁[导读] 抽水蓄能作为水电的重要组成部分,对于保障电力供应、确保电网安全、促进新能源消纳、推动构建清洁低碳安全高效的能源体系、更好服务“碳达峰”“碳中和”战略具有十分重要的意义。
自20世纪90年代初以来,随着改革开放的深入,国民经济快速发展,常规水电站及抽水蓄能电站建设也进入了快速发展期。
现如今,水电与抽水蓄能技术已经可以有效地解决电网系统的负荷发展平衡和清洁能源利用效率问题,对中国电力系统的高效稳定运行起着重要作用。
于丰阁松花江水力发电有限公司吉林丰满发电厂吉林吉林 132000摘要:抽水蓄能作为水电的重要组成部分,对于保障电力供应、确保电网安全、促进新能源消纳、推动构建清洁低碳安全高效的能源体系、更好服务“碳达峰”“碳中和”战略具有十分重要的意义。
自20世纪90年代初以来,随着改革开放的深入,国民经济快速发展,常规水电站及抽水蓄能电站建设也进入了快速发展期。
现如今,水电与抽水蓄能技术已经可以有效地解决电网系统的负荷发展平衡和清洁能源利用效率问题,对中国电力系统的高效稳定运行起着重要作用。
关键词:水电站;机组安全运行;稳定性1水电站机组安全运行稳定性的提升1.1保障水电站运行人员的工作质量水轮发电机组的安全稳定运行对水电站运行人员提出了更高的工作要求,运行人员的日常工作是设备巡检、安全操作、办票、监控、记录、事故处理、设备风险管控等,要始终牢记“安全生产、质量先行”的工作理念。
保障水轮发电机组的安全稳定运行,运行人员就要将机组运行的日常工作做到精益求精。
特别是巨型水轮发电机组,若有任何安全隐患,都将会产生重大损失,所以运行值班员要在日常巡检或者监屏工作上能够及时发现影响设备正常运行的隐患,对于监控系统上报出的信号,经过“严谨思考、严格检查、严肃论证”,迅速、精准地定位故障信息与故障点,熟练掌握监控信息的含义和传递途径,能在发生故障的第一时间准确判断故障类型和故障地点。

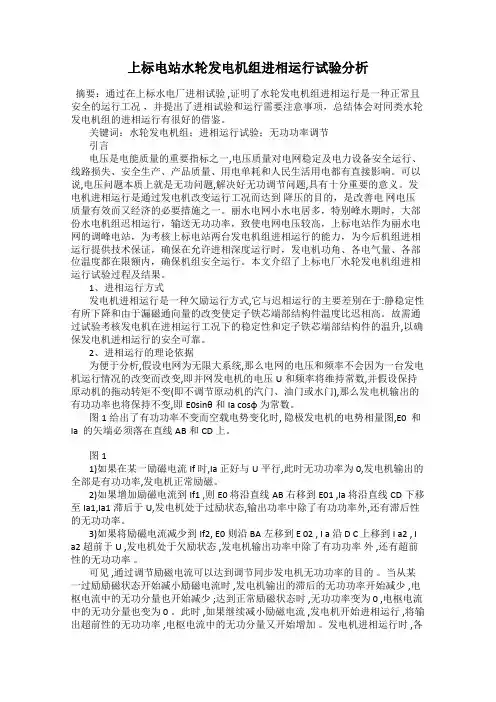

上标电站水轮发电机组进相运行试验分析摘要:通过在上标水电厂进相试验 ,证明了水轮发电机组进相运行是一种正常且安全的运行工况,并提出了进相试验和运行需要注意事项,总结体会对同类水轮发电机组的进相运行有很好的借鉴。
关键词:水轮发电机组;进相运行试验;无功功率调节引言电压是电能质量的重要指标之一,电压质量对电网稳定及电力设备安全运行、线路损失、安全生产、产品质量、用电单耗和人民生活用电都有直接影响。
可以说,电压问题本质上就是无功问题,解决好无功调节问题,具有十分重要的意义。
发电机进相运行是通过发电机改变运行工况而达到降压的目的,是改善电网电压质量有效而又经济的必要措施之一。
丽水电网小水电居多,特别峰水期时,大部份水电机组迟相运行,输送无功功率,致使电网电压较高,上标电站作为丽水电网的调峰电站,为考核上标电站两台发电机组进相运行的能力,为今后机组进相运行提供技术保证,确保在允许进相深度运行时,发电机功角、各电气量、各部位温度都在限额内,确保机组安全运行。
本文介绍了上标电厂水轮发电机组进相运行试验过程及结果。
1、进相运行方式发电机进相运行是一种欠励运行方式,它与迟相运行的主要差别在于:静稳定性有所下降和由于漏磁通向量的改变使定子铁芯端部结构件温度比迟相高。
故需通过试验考核发电机在进相运行工况下的稳定性和定子铁芯端部结构件的温升,以确保发电机进相运行的安全可靠。
2、进相运行的理论依据为便于分析,假设电网为无限大系统,那么电网的电压和频率不会因为一台发电机运行情况的改变而改变,即并网发电机的电压U和频率将维持常数,并假设保持原动机的拖动转矩不变(即不调节原动机的汽门、油门或水门),那么发电机输出的有功功率也将保持不变,即E0sinθ和Ia cosφ为常数。
图1给出了有功功率不变而空载电势变化时, 隐极发电机的电势相量图,E0 和Ia 的矢端必须落在直线AB和CD上。
图11)如果在某一励磁电流If 时,Ia 正好与U平行,此时无功功率为0,发电机输出的全部是有功功率,发电机正常励磁。
水轮发电机组运行稳定性研究现状分析作者:陈忠润涂祖蕾来源:《商情》2020年第04期【摘要】水电是清洁可再生能源,具有运行费用低、电能质量稳定、机组启停灵活、调峰调频能力强等优点。
水轮发电机组是水电厂的关键设备,其运行稳定性状况不仅关系到电厂的经济效益,同时也影响电网的安全稳定运行。
机组的运行稳定性是机组整体机械、水力和电气性能的集中体现,对机组的长期安全稳定运行的重要性不言而喻。
【关键词】水电厂水力机组电网稳定性振动引言水能资源的开发利用对于我国节能减排、优化能源结构、实现2020年非化石能源占一次能源消费比重达到15%的目标有着重要的意义。
“十二五”期间,我国水电建设经历了大发展,金沙江、澜沧江、大渡河、雅砻江等流域开发加快,一个个大型甚至巨型水电厂相继投入生产运行。
水轮发电机组的容量和尺寸越来越大、结构越来越复杂,实际遇到的问题也越来越新颖,同时对机组运行稳定性的要求也越来越高[1]。
1研究的背景和意义国家标准和行业规程对于表征水力机组稳定运行的主要参数都给出了明确具体的要求和运行允许范围,各水电厂通常依据标准,对机组各部位的振动摆度等进行评估,判断是否满足标准要求,同时分析机组是否存在异常和潜在缺陷。
机组稳定性参数的大小和变化规律反映了机组的健康状况水平,是确定机组检修周期、检修级别和检修项目的重要依据。
此外,对于大中型水电厂使用最为普遍的混流式水轮发电机组来说,几乎必然的存在着禁止或限制运行的振动区域,而判断机组振动区域范围和边界的主要依据就是机组振动、摆度、压力脉动等稳定性特征参数。
机组的振动区域是机组负荷分配的重要约束条件之一,避开振动区域运行是水电机组运行的基本要求。
因此,各发电企业对于机组运行稳定性状况非常重视。
机组稳定性问题既是设计和制造厂家的重要课题,也是运行维护单位极为关注的问题,研究机组运行稳定性有重要的现实意义。
2国内外研究的现状机组运行稳定性问题十分复杂,涉及到水力、机械、电磁等多方面因素,是典型的多物理场耦合问题,难以建立起准确完整的数学模型。
水电站发电运行方案的电力系统稳定性分析随着我国经济的不断发展和人们生活水平的提高,对电力的需求也越来越高。
作为一种清洁、可再生的能源,水电在我国发电中占据着重要地位。
为了确保水电站发电的稳定性,对其电力系统的稳定性进行分析是至关重要的。
一、水电站发电运行方案的概述在进行电力系统稳定性分析之前,首先需要了解水电站发电运行的基本情况。
水电站发电依靠水流驱动涡轮发电机组产生电能,通过输电线路将电能输送到各个用电终端。
发电运行方案是指水电站根据实际情况确定的电力系统的运行方式,包括水库调度、发电机组的调度等。
二、电力系统稳定性的意义和分析方法电力系统稳定性是指电力系统在受到外界扰动或内部故障时,能够保持稳定运行的能力。
稳定的电力系统能够提供可靠的电能供应,确保用电终端的正常运行。
稳定性分析是判断电力系统稳定性的重要途径,常用的方法包括动态稳定性分析和静态稳定性分析。
1. 动态稳定性分析动态稳定性分析主要通过数学模型和计算方法,研究电力系统在瞬时扰动下的响应情况。
根据动态稳定性分析的结果,可以确定电力系统是否存在动态稳定问题,以及采取何种措施来提高电力系统的稳定性。
2. 静态稳定性分析静态稳定性分析主要研究电力系统在恢复稳态下的稳定性。
通过对电力系统进行负荷流计算和电压稳定分析,可以评估电力系统的静态稳定性,并提出相应的改善措施。
三、针对水电站发电运行方案的电力系统稳定性分析,首先需要收集水电站的相关运行数据和参数。
然后,可以利用现有的电力系统分析软件,进行动态稳定性和静态稳定性的计算和分析。
动态稳定性分析方面,可以通过建立水电站发电系统的动态模型,并模拟系统在受到扰动时的响应。
根据模拟结果,可以评估系统的暂态稳定性和稳定边界,并提出相应的调整策略。
例如,在电力系统频率发生剧烈变化时,可以通过调整水库的水位和发电机组的出力来保持系统的稳定。
静态稳定性分析方面,可以通过负荷流计算和电压稳定分析来评估系统的稳态稳定性。
机组稳定性试验(一)测试内容机组振动的测试主要量测:振动量(位移、速度、加速度、振幅),频率和周期,波形和相位。
机组振动按振动的方向,可分为垂直于机组轴线的水平振动和沿着机组轴线的垂直振动。
对运行中的竖轴布置的水轮发电机组,需要测量承重机架的垂直、水平振动(包括机组上、下机架和推力轴承支架的振动);机组上、下导轴承的水平振动;水导轴承的水平、垂直振动;顶盖或支持盖的垂直振动;发电机定子外壳水平、垂直振动及钢管、进水阀门等的水平、垂直振动。
运行中机组的摆度测量主要是量测机组轴线静态变形、动态变形及动态时轴线偏离原平衡位置的程度。
亦即主要量测机组上、下导轴承、法兰联接处及水导轴承等处轴的水平、垂直方向上的摆度;励磁机整流子、发电机集电环处轴的摆度等。
此外,还需量测机组过流部件内水压力的脉动值。
主要量测尾水管内及水轮机转轮上、下密封内的压力脉动值,水轮机转轮上、下腔内的压力脉动值,蜗壳、钢管内的压力脉动值。
(二)常用测试方法1. 电测法电测法的原理是利用测振传感器将振动量变化过程转换为电量变化过程,再经动态应变仪放大,由光线示波器记录下来。
然后按预先标定的比例尺,据所录下的振动示波图确定出被测振动量及其变化过程。
通常采用磁电式、电涡流式和电阻应变式三种传感器。
其中以电阻应变式测试效果为佳。
电测法的电路框图,如图2-4-5-6-4。
图2-4-5-6-4 电测法的电路框图电测法测试机组振动具有灵敏度高,频率范围广,便于读数、分析,易实现遥测和自动控制的优点,目前普遍采用。
缺点是易受电磁场干扰,测试时应有必要的屏蔽措施,以提高准确性。
2.微机监测采用微机监测机组振动及压力脉动具有快速、灵活、精确、省时、省工,灵敏度高,测频范围广,自动读数、记录、分析及便于实现遥测、遥控和自动化等优点。
图2-4-5-6-5为其原理框图。
图2-4-5-6-5 微机监测原理框图应用微机对机组进行稳定性监测时,对其一次或二次仪表、仪器的输出信号及传感器的输出电压等级必须与微机匹配,根据传感器的灵敏度和估计的实测信号电压范围,既要不超出微机的允许电压,又要能检测出所需的最低极限量,即分辨电压值应满足测点精度的要求。
对水电机组运行稳定性及振动的相关探究对水电机组运行稳定性以及振动分析,不仅是每一个水利水电工程相关负责人需要重点关注的问题,同时也是相关技术维护人员需要不断改进和完善的重要工作。
本文主要对我国水电机组运行稳定性以及振动相关内容进行探讨,从而促进我国水利事业不断发展。
标签:水电机组;运行稳定性;振动一般情况下,在我国水电机组运行过程中,电气以及水力和相关机械都会对其产生重要影响作用。
由于各水轮机组相关零部件质量不同,从而导致水轮机的运行稳定性受到严重影响。
除此之外,水电机组运行设备稳定性还与水管涡带具有一定关系。
这些不同因素,都会导致水轮机组在运行过程中出现相关运行故障。
1.对水电机组运行稳定性及振动的相关评判1.1 水电机组的振动与摆度评判通过对我国水力发电机组运行故障诊断标准进行研究发现,《在非旋转部件上测量和评价机器的机械振动》中第五部分相关内容已经详细针对水力发电厂中的水电机组振动与摆度标准进行了判定;与此同时,《旋转机械转轴径向振动的测量和评定》标准严格对水力发电厂中发电机组的运行定值进行了界定。
若是要按照发电机厂的自身情况来制定符合实际情况的评价标准,则可以依照《旋转机械转轴径向振动的测量和评定》中的第一部分相关内容进行科学制定,同时应该随时对水轮机系统的运行参数进行实时监测。
1.2 水力发电机组的水压脉动评判关于水电机组的水压脉动,在水电机组转轮运行技术标准中与轮转模型实验相关验收规程中可以对其进行评定。
尤其是在水力机械振动及脉动现场相关测试规程中,可对水电机组的运行参数值以及振动参数值进行预警,同时也进一步拟定了水电机组水轮机水压脉动的具体评判标准。
2.水电机组运行稳定性及振动分析在我国的水电机组中常见的问题之一就是振动问题,这一问题难以避免。
与此同时,水电机组运行过程中其它相关部件会出现振动情况,通常振动的幅度大小没有具体的范围,但是如果振动值超过设备运行的最大要求范围,则会导致整个系统运行产生故障。
115中国设备工程Engineer ing hina C P l ant中国设备工程 2019.10 (上)水轮发电机组是水电厂重要设备,它的稳定性不仅直接关系到电厂设备的经济性,还会直接影响电网的稳定性和电网效益。
随着水轮发电机组的增多,质量也开始出现问题,因为设计、制造、安装、运行等方面不合格造成设备运行频率不适当,引发水轮发电机组局部出现共振和摆振。
所以研究水轮发电机组稳定性具有重要的实际价值。
笔者总结水轮发电机稳定性存在问题,分析其中原因,针对水轮发电机组运行特点和故障特点针对性提出诊断策略。
1 影响水轮发电机组稳定的基本因素1.1 设计方面一些电厂为了追求过高的能量指标,过度提高水轮机和机组的效率,选择不恰当的设计方案。
一个原因是选择水轮发电机组同步转速时没有进行深入分析,让发电机最高和最低水头比例不恰当,超过正常范围;另一原因是发电机组补气措施过于薄弱,导致水轮发电机组不稳定范围增加,超过正常范围35%以上,部分发电机组甚至超过75%。
导致水轮发电机在运行时会时间处于漩涡运动中,强大压力脉动和空腔脱流容易出现强力振动,情况严重时还会导致水锤脱落。
1.2 电网电源因为水轮发电组长期承担调峰填谷、调频、调相、事故水轮发电机组运行稳定性检测与故障探究李多龙(云南华电金沙江中游水电开发有限公司梨园发电分公司,云南 昆明 650228)摘要:稳定性是评价水轮发电机组运行效果的三大指标之一,也是影响机组运行效果的关键因素。
本文分析了水轮发电机组稳定的基本因素:设计、电源电网、水位和水头,从水力、机械、电磁三个方面提出影响水轮发电机组稳定性的原因,提出较为可行的故障诊断系统。
关键词:水轮发电机组;稳定性;故障中图分类号:TV734.21 文献标识码:A 文章编号:1671-0711(2019)10(上)-0115-02备用的任务,所以水轮发电机经常会偏离额定范围运行。
在复杂情况下水轮发电机轮转进出口出现异常,高负荷冲击干扰区、低负荷振动区和补气区情况时有发生,导致机组轴系运行状态不佳,轴承系统、支撑结构功能逐渐失效,机组性能不稳定加剧。
水轮发电机组稳定性试验与分析
发表时间:
2017-11-27T09:57:05.020Z 来源:《电力设备》2017年第19期 作者: 蒙辉
[导读] 摘要:水轮发电机组的稳定性试验是分析机组振动和故障原因的重要手段,本文笔者结合自身多年从事水轮发电机组稳定性试验工
作的经验,并根据大化水电厂#2机组稳定性试验实例进行详细分析。
(广西桂能科技发展有限责任公司 广西南宁 530007)
摘要:水轮发电机组的稳定性试验是分析机组振动和故障原因的重要手段,本文笔者结合自身多年从事水轮发电机组稳定性试验工作
的经验,并根据大化水电厂
#2机组稳定性试验实例进行详细分析。
关键词:水轮发电机;稳定性;摆度及振动
1
前言
2016
年,大化水电厂#2机组在运行中发现集电环处的碳刷弹簧有裂纹,经过更换新弹簧运行后没有多长时间,又再次在同一部位的碳
刷弹簧出现裂纹,为了对大化水电厂
#2机组集电环处的碳刷弹簧多次出现裂纹的原因进行分析与处理,在2017年度的机组检修期前后,对
大化水电厂
#2机组进行稳定性试验分析,通过稳定性试验数据进行分析查找原因及处理,并有效地消除了大化水电厂#2机组集电环处碳刷
弹簧出现裂纹的问题。
2
稳定性试验项目与目的
水轮发电机组稳定性试验项目包括变转速试验、变励磁试验、变负荷试验,通过机组在不同转速、不同励磁电压、不同负荷下运行时
的稳定性情况,检验水轮发电机组在运行中的稳定性指标是否满足国标标准要求。
2.1
变转速试验的目的
变转速试验是机组手动开机,通过手动调节转速操作把手,将机组转速从50%Nr逐步升到100%Nr,在转速慢慢升高过程中,分别记
录
50%Nr、60%Nr、70%Nr、80%Nr、90%Nr、100%Nr时机组各机架以及大轴各导轴承处的摆度和振动幅值,根据振动幅值随转速升高
的变化趋势来判别机组是否存在较大的机械不平衡。
2.2
变励磁试验的目的
变励磁试验是机组在自动运行状态下,通过手动调节机组的励磁电压,将机组零起升压,使机组的机端电压从10%Ue逐步升到
100%Ue
,分别记录10%Ue;20%Ue、30%Ue、40%Ue、50%Ue、60%Ue、70%Ue、80%Ue、90%Ue、100%Ue时机组各机架以及大
轴各导轴承处的摆度和振动幅值,根据振动幅值随励磁电压的变化趋势来判别机组是否存在较大的电磁不平衡力。
2.3
变负荷试验的目的
变负荷试验是检验机组在并网情况下机组运行稳定性的重要手段,是通过变化机组并网后所带的有功负荷,综合评价机械、电磁和水
力三因素对机组振动和摆度的影响。试验通过调节机组导叶的开度,改变机组的过水流量,检验机组在变化过程中表现出不同的摆度和振
动水平,从中就可以清楚的看出机组的运行振动区域。
3
稳定性试验数据分析
2017
年3月2日,通过对大化水电厂#2机组进行检修前的稳定性试验,根据稳定性试验数据分析得出:
(1)在变转速试验中,机组转速由25Hz(50%Nr)逐步升到50Hz(100%Nr)。自35Hz(70%Nr)起,机组各部位的摆度随转速升
高通频峰峰值不断增大,最大摆度出现在
45Hz(约90%转速)处,然后又开始出现逐步降低趋势至50Hz(100%Nr),在转速升高过程
中,并未出现振动及摆度转频值与转速平方值呈线性关系的趋势,同时除顶盖及下机架垂直振动外,机组各部位的径向振动随转速的升高
通频峰峰值亦无明显的增大趋势,机架振动及机组摆度也未出现
1X振动分量发生急剧快速增长的趋势,而且1X振动分量的幅值都比较小,
由此判断机组不存在较大的机械不平衡力。但需指出的是,在
35Hz(70%Nr)至50Hz(100%Nr)笵围,顶盖X向及下机架X向的垂直振动
绝对值虽不算大且在标准范围内,但随着集电环摆度的增大,其振动值已有成倍的增加,说明随着转速的增加,机组转动部分的轴向振动
也在增大,此现象是否与推力轴承及弹性油箱有关,有待进一步观察分析。
(2)在变励磁试验中,励磁电压从10%Ue到90%Ue过程中,集电环X、Y向摆度分别从841μm增至1801μm,780μm增至1544μm;
发导
X、Y向摆度分别从375μm增至671μm,267μm增至542μm;上机架切向振动从65μm增至207μm;下机架径、切向振动分别从19μm
增至
120μm,25μm增至110μm;定子基座X、Y径向振动分别从11μm增至70μm,7μm增至68μm,此后至100%Ue稍有降低。可见机组集
电环摆度、发导摆度、上机架切向振动、下机架径、切向振动以及定子基座的径向振动随励磁电压的增大通频峰峰值都有明显增大的趋
势,特别是集电环摆度、上机架切向振动更是成倍增大。
从以上机组各摆度、振动随着励磁电压增加的变化趋势以及与无励工况对比分析,可见机组运行时存在较大的电磁不平衡,如果发电
机转子本身不存在缺陷,则此不平衡电磁力多来自发电机气隙不均,因此集电环摆度、发导摆度及上机架切向振动受到此不平衡电磁力的
较大影响。
同时检查发现,发导、水导间隙随着时间推移均比原调整值有所增大,因此,也不排除由于不平衡电磁力的影响使得轴瓦受力增加,
当轴瓦经常性受到较大径向力时,轴瓦间隙就会增大。
根据以上分析,大化水电厂#2机组在运行时,集电环碳刷除了受到来自集电环摆度的径向交变力影响外,同时还要承受上机架切向振
动的交变力,集电环碳刷连接弹簧在这两者合力的影响下随时间的推移会发生疲劳损坏,这就是导致集电环处的碳刷弹簧多次出现裂纹的
主要原因。因此,可通过降低集电环摆度和上机架切向振动来减轻交变合力对弹簧的疲劳损坏。建议在机组检修期间调整发导瓦、水导瓦
间隙,同时对易损弹簧进行检查及增加垫片加固连接方式、碳刷结构及工作时电流是否存在异常检查排除,并通过盘车对机组轴线及发电
机气隙进行检查和调整。
2017
年3月20日,大化水电厂#2机组检修结束后,再一次对机组进行稳定性试验,综合2017年3月2日检修前的稳定性试验数据,进行
检修前后的对比分析得出:
(1)检修前稳定性试验表明,机组存在较大的电磁不平衡力但并不存在较大的机械不平衡力,由于电磁不平衡力以及集电环与发电
机轴线的垂直度状况导致了集电环摆度和上机架切向振动过大。通过在检修期间对机组轴线及发电机气隙进行检查和调整处理后的稳定性
试验表明,集电环摆度和上机架切向振动得到明显的降低,说明在检修过程中所采取的调整措施是有效的减小了机组受电磁不平衡力的影
响,改善了集电环与发电机轴线的垂直状况,较好地改善了集电环处碳刷压紧弹簧的受力状况,消除了压紧弹簧的疲劳,从而解决了弹簧
出现裂纹的问题。
(2)虽然机组通过盘车调整后,较为有效地减小了电磁不平衡力和较好地改善了集电环与发电机轴线的垂直状况,但由于水发轴线
受过往安装因素的影响使得两者在完全重合的调整上存在困难,故发电机气隙仍有进一步优化调整的可能,建议在有条件时可对水发轴线
做进一步的调整和对转子圆度进行测量和评估。同时,在日常运行中仍需密切观察集电环及发导轴承摆度、上机架振动及碳刷压紧弹簧的
变化状况,如有异常,应予以及时处理。
(3)在变负荷试验过程中,通过机组的振动和摆度状况,也可以看出大化水电厂#2机组的运行振动区域。当机组的导叶和桨叶还没
有进入协联工况时,机组的摆度和振动都比较大,当机组进入协联工况后,机组的摆度和振动迅速减小,振动幅值也很小。即在
10MW至
40MW
负荷区间时,机组的振动比较大,为机组不宜长期运行的低效率工况区,不建议在此区间长期运行;在40MW~114MW负荷区间
时,机组的振动比较小,振动幅值都符合国标标准要求,机组运行平稳,此运行区间为机组稳定运行区域,可以长时间运行。
4
振动测试结果
通过检修前后的两次试验数据对比,上机架切向振动在检修后的幅值比检修前大幅度的减小,在变励磁试验及变负荷试验过程中,测
得的振动幅值数据列于表
1中。
5
结论
稳定性试验分析对水轮发电机组的长期安全稳定运行是十分的重要,大化水电厂#2机组在检修前后进行稳定性试验分析,能够及时发
现问题,并且在检修期间采取合理建议进行处理,检修后机组投入运行至今为止,并未出现过集电环处碳刷压紧弹簧有裂纹的问题,机组
的摆度和振动幅值都比较良好。可见,水轮发电机组稳定性试验分析对机组振动和摆度故障诊断及处理工作的重要性,水电厂应加强开展
水轮发电机组稳定性试验分析工作,通过稳定性试验数据进行分析查找振动原因,及时排除故障,使水轮发电机组振动故障在可控范围
内,为水轮发电机组的持续安全稳定运行提供保障依据。
