方煲CFXB50FC10-85的维修手册

  • 格式：doc
  • 大小：3.85 MB
  • 文档页数：18

共 18 页 第1 页

苏泊尔维修服务人员教材

方煲维修手册

CFXB50FC10-85

(第一版)

主 编:

编 辑:

主 审:

(内部资料)共 18 页 第2 页

目 录

1 内容介绍………………………………………………………………………3

2 方煲的表示方法………………………………………………………………3

3 方煲的常见故障及维修方法………………………………………………..4

4 FC10的工作原理………………………………………………………………5

5 FC10的电气原理图……………………………………………………………5

6 FC10的结构分解图……………………………………………………………6

7 FC10的元件对照表………………………………………………………….11

共 18 页 第3 页 方煲维修手册

1 内容介绍

本<<手册>>是针对苏泊尔电器设计开发的方煲售后服务用途而编写,共分三大部分.1）电饭煲的表示方法；2）电饭煲的烹调原理及电气原理；3）介绍电饭煲的结构装配图；4）针对使用过程中出现的不良情况给出对策；5）介绍组成整机的各零配件；

2 方煲表示方法

厨房用具电饭煲自动限温自动保温规格[以内锅额定容积（升）乘10]外形形状[方形用表示]控制方法/功能显示机械式/煮饭、粥/指示灯显示：机械式/煮饭/指示灯显示：微电脑式/煮饭、粥、汤…/数码显示：微电脑式/煮饭、粥、汤…/指示灯显示：设计序号功率[以额定功率的1/10表示]

共 18 页 第4 页 3 FC10经常出现的故障和问题以及相应的解决和维修方法如下

序号 常见问题

及故障 可能的原因 维修步骤及方法

1 煮饭时米汤溢出 米水比例不对 按说明书要求选用合适米水比例进行烹饪

米的种类关系 根据米的吸水不同适当增减水量

内锅与电热盘接触不良(内锅变形、电热盘变形或者内锅与电热盘之间有东西) 按引起不良的具体原因一一排除

内锅盖上的热敏电阻连线没帖好 重新贴好热敏电阻连线

感温杯组件失效 更换感温杯组件

2 煮不熟、夹生饭，或糊底 米水比例不对 按说明书要求选用合适米水比例进行烹饪

热敏电阻连线坏 更换热敏电阻连线

感温杯组件坏 更换感温杯组件

控制板失效 更换控制板

3 保温后饭变硬、黄，烂饭，变味 保温时间过长 适当减少保温时间

保温温度过高 更换感温杯组件

4 密封效果不好 内锅变形 更换内锅

密封圈坏 更换密封圈

密封圈内有异物 取下异物

5 按键按不下，不能正常煮

饭 按键接触不良 更换按键

装配不到位 重新安装

6 饭没煮熟跳保温 热敏电阻连线没贴好 重新贴好热敏电阻连线

继电器失效 更换继电器

控制板失效 更换控制板

所处地理位置的原因 更换适用该地区的饭煲

7 不通电、不加热 电热盘坏 更换电热盘

电源线坏 更换电源线

热熔断器坏 更换热熔断器

8 煲体温度过高 漏气 见第4条

9 指示灯不亮 指示灯坏 更换

指示灯回路不通电 换电板

11 使用过程中锅盖变形 烹饪过程中堵住出气口 按说明书要求，烹饪时出气口不能用外物如毛巾等堵住

12 漏电 煲体受潮、有水 煲体外壳擦干后再使用

插座无地线或接触不良 更换插座 共 18 页 第5 页 13 插座冒火花 电源线与插座接触不良 更换电源线

14 粘锅严重 硬氧内锅 属正常现象

不沾涂层内锅 可能涂层刮伤，更换新的内锅

15

烹饪时有响声 无规律的响声

内锅未擦干

有规律的响声 继电器的声音，属正常现象

16 数码屏显示E0

上传感器开路或短路

送指定维修点维修

17 数码屏显示E1 下传感器开路或短路 送指定维修点维修

无内锅或内锅无放到位 内锅放到位

18 数码屏显示E3 电热盘变形 轻微变形细砂纸打磨,严重变形送指定维修点维修

内锅偏斜,一边悬空 轻轻转动内锅使其恢复正常

内锅与电热盘之间有异物 用320#砂纸清除干净

内锅变形 送指定维修点更换内锅

控制板坏 送指定维修点维修

备注：

4 FC10的工作原理

插上电源进入待机状态，选择功能按钮选定烹饪功能，启动该功能（有的是延时自动启动，有的需要按“开始”等功能键才能启动），通过底部和顶部热敏电阻感应锅底和蒸汽温度，饭煲由单片机控制按照既定的程序开始烹饪，烹饪完成后自动进入保温状态。正在烹饪的任何功能（包括保温）都可以按“取消”键，取消该功能而进入待机状态。

5 FC10的电气原理图 共 18 页 第6 页

共 18 页 第7 页 6 FC10的结构分解图

6.1 FC10的组件结构分解图

内锅组件底座组件微压阀组件面盖组件可折盖组件煲体组件控制板和面板组件

6.1.1微压阀组件结构分解图 共 18 页 第8 页 微压阀装饰片微压阀上盖微压阀浮体微压阀下盖微压阀浮体密封圈

6.1.2面盖组件结构分解图 共 18 页 第9 页

面盖压板煲盖按钮可拆盖按钮顶杆弹簧按钮弹簧扣钩面盖装饰片微压阀密封圈热敏电阻管阻尼挡片翻盖扭簧内衬长销硅胶片保温板保温板密封圈共 18 页 第10 页 6.1.3煲体组件结构分解图

长销压板后盖储水盒隔热柱提手煲体密封条

6.1.4面板和控制板组件结构分解图

面板镜片面板标签数码板标签灯架电源板灯板面板按键控制板固定座共 18 页 第11 页

6.1.5内锅组件结构分解图

内锅电热盘保温罩感温杯组件感温杯固定板 6.1.6底座组件结构分解图

底座脚垫插座电源线 共 18 页 第12 页

7. FC10的主要元件对照表

序号 零件名称 材质 用量 参考图片 备注

1 微压阀装饰片 ABS 1

电镀

2 微压阀上盖 PC+ABS 1

3 微压阀浮体 PP 1

4 微压阀下盖 PC+ABS 1

5 微压阀浮体密封圈 硅胶(食品级) 1

6 面盖装饰片 ABS 1

喷油

7 面盖 PP 1

共 18 页 第13 页

8 微压阀密封圈 硅胶(食品级) 1

9

压板 PP 3

10 热敏电阻管 100K 1

11 阻尼挡片 硅胶 2

12 煲盖按钮 ABS 1

电镀

13 可拆盖按钮 PC+ABS 1

14 顶杆弹簧 SUS304 1

15 按钮弹簧 SUS304

1

共 18 页 第14 页

16

扣钩 PC+ABS 1

17 翻盖扭簧 SUS304 1

18 长销 Q235A 1

镀彩锌

19

内衬 PP 1

20 保温板 铝片/表面氧化 1

21 保温板密封圈 硅胶(食品级) 1

22 可拆盖 铝片/表面氧化 1

23 可拆盖座 PP 1

共 18 页 第15 页

24

锅口密封圈 硅胶(食品级) 1

25 储水盒 PP透明 1

26 后盖 PP 1

27 长销压板 SUS430 1

28 提手 PP 1

29 煲体 PP 1

30 面板按键 PP 1

31 面板 PP 1

共 18 页 第16 页

32

镜片

PC

1

33 面板标签 PET 1

34 数码板标签 PET 1

35 灯 架 PP 1

36 灯 板 1

37 控制板固定座 PP 1

38 电源板 1

39 内锅 硬氧+陶瓷 1

合集下载

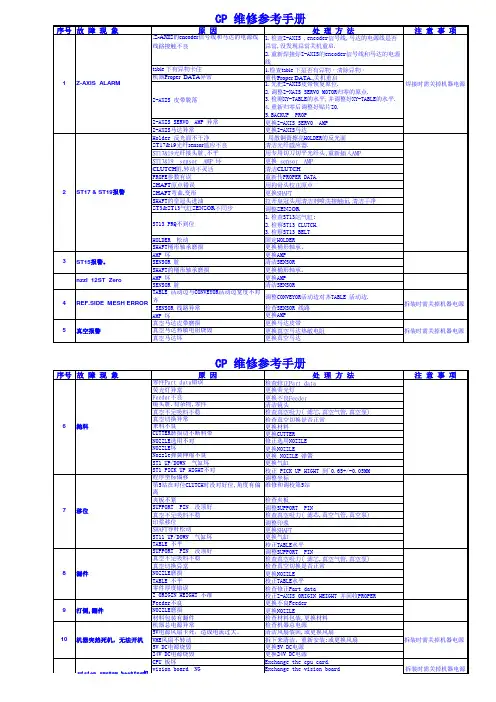

CP 维修参考手册
