宽输入变频开关电源设计

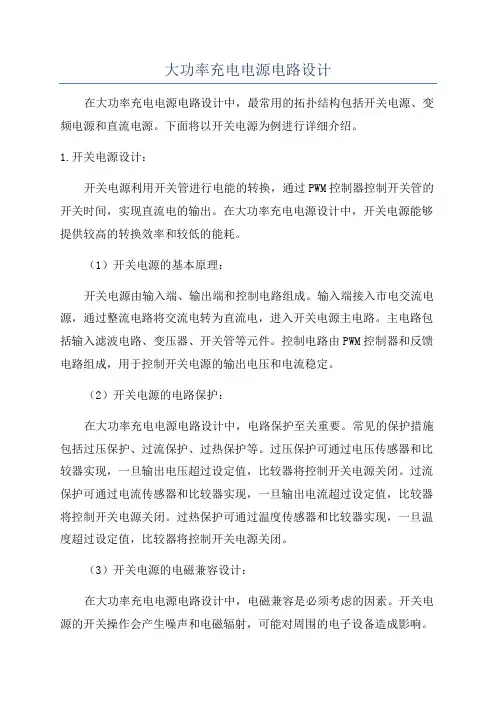

大功率充电电源电路设计在大功率充电电源电路设计中，最常用的拓扑结构包括开关电源、变频电源和直流电源。

下面将以开关电源为例进行详细介绍。

1.开关电源设计：开关电源利用开关管进行电能的转换，通过PWM控制器控制开关管的开关时间，实现直流电的输出。

在大功率充电电源设计中，开关电源能够提供较高的转换效率和较低的能耗。

（1）开关电源的基本原理：开关电源由输入端、输出端和控制电路组成。

输入端接入市电交流电源，通过整流电路将交流电转为直流电，进入开关电源主电路。

主电路包括输入滤波电路、变压器、开关管等元件。

控制电路由PWM控制器和反馈电路组成，用于控制开关电源的输出电压和电流稳定。

（2）开关电源的电路保护：在大功率充电电源电路设计中，电路保护至关重要。

常见的保护措施包括过压保护、过流保护、过热保护等。

过压保护可通过电压传感器和比较器实现，一旦输出电压超过设定值，比较器将控制开关电源关闭。

过流保护可通过电流传感器和比较器实现，一旦输出电流超过设定值，比较器将控制开关电源关闭。

过热保护可通过温度传感器和比较器实现，一旦温度超过设定值，比较器将控制开关电源关闭。

（3）开关电源的电磁兼容设计：在大功率充电电源电路设计中，电磁兼容是必须考虑的因素。

开关电源的开关操作会产生噪声和电磁辐射，可能对周围的电子设备造成影响。

为了减小电磁辐射，可以采用滤波电路、屏蔽电路和人工电源消噪等方法。

滤波电路可通过在输入端和输出端添加滤波电容、滤波电感实现。

屏蔽电路可通过在关键部位添加屏蔽罩或屏蔽片实现。

人工电源消噪可通过在输入端和输出端添加电源滤波电容器等元件实现。

2.总结：大功率充电电源电路设计需要综合考虑功率转换效率、电路保护和电磁兼容等因素。

通过合理设计开关电源的主电路和控制电路，可以实现高效、稳定的直流电输出。

在电路保护方面，应考虑过压保护、过流保护和过热保护等功能。

在电磁兼容设计方面，应采用滤波电路、屏蔽电路和人工电源消噪等方法，减小电磁辐射对周围设备的影响。

开关电源工作原理开关电源是一种常见的电源供应装置，其工作原理是将输入电压通过开关器件进行高频开关，经过变压、整流、滤波等电路处理后，得到稳定的输出电压。

开关电源具有高效率、小体积、重量轻等优点，广泛应用于各种电子设备中。

一、开关电源的基本构成开关电源由输入端、输出端和控制电路组成。

1. 输入端：输入端主要包括输入电源和输入电路。

输入电源为交流电源，输入电路包括输入滤波电路和整流电路。

其中，输入滤波电路用于滤除输入电源中的杂波和干扰，保证输入电源的稳定性；整流电路将交流电源转换为直流电源。

2. 输出端：输出端主要包括输出电路和输出滤波电路。

输出电路通过开关器件进行高频开关，将整流后的直流电源转换为高频脉冲信号，经过输出滤波电路后得到稳定的直流输出电压。

3. 控制电路：控制电路主要包括开关控制电路和保护电路。

开关控制电路用于控制开关器件的开关频率和占空比，保证输出电压的稳定性和精度；保护电路用于监测输入输出电流电压，当超过设定值时进行过载保护。

二、开关电源的工作原理开关电源的工作原理可分为两个过程：变频过程和整流滤波过程。

1. 变频过程：变频过程即将输入电压通过开关器件进行高频开关，形成高频脉冲信号。

开关器件通常采用开关管或晶闸管进行控制，高频开关频率通常在几十kHz至几MHz之间。

当开关器件导通时，输入电源的能量通过开关管传导至输出端，形成电流；当开关器件断开时，输出端的电感储能元件将电能通过二极管进行放电，形成负电流。

通过不断的开关导通-断开操作，输入电压的能量被转换为高频脉冲信号。

2. 整流滤波过程：经过变频过程的高频脉冲信号需要通过变压、整流和滤波电路进行进一步处理。

首先，高频脉冲信号经过变压电路进行降压变换，得到适合输出电压的信号。

然后，经过整流电路将高频信号转换为直流信号，通过二极管进行单向导通。

最后，通过滤波电路对直流信号进行滤波，去除残余脉动和高频噪声，得到稳定的输出电压。

三、开关电源的工作模式开关电源的工作模式主要有两种：连续导通模式和断续导通模式。

新型开关电源设计与应用一、开关电源的基本原理开关电源是一种将电能转换成直流电的电源供应器，其工作原理主要是通过控制开关管来调节输出电压的高低。

开关管在脉冲信号的控制下快速地开启和关闭，使得变压器初级线圈上产生一个交变的电压。

这个交变的电压经过变压器耦合后，再通过整流滤波电路将输出直流电压。

二、开关电源的分类与特点根据工作原理、电路结构和输出性质的不同，开关电源可以分为很多种类型，如恒压型、恒流型、稳压型等。

各类开关电源都有其独特的优缺点，适用于不同的应用场景。

三、开关电源的设计流程设计新型开关电源一般需要遵循以下步骤：首先确定电源的规格和要求，然后选择合适的电路拓扑结构，接着进行各部分电路设计，包括输入滤波器和整流电路、开关管和高频变压器、输出整流和滤波电路、反馈控制环路等。

最后进行性能测试和优化。

四、输入滤波器和整流电路设计输入滤波器的主要作用是抑制电磁干扰，保护电源设备免受电网的干扰。

整流电路则将交流电转换成直流电，为开关管提供工作电压。

在设计输入滤波器和整流电路时，需要考虑其对电网的影响和抗干扰能力。

五、开关管和高频变压器设计开关管和高频变压器是开关电源的核心元件，其性能直接影响到电源的效率、电压和电流的调节范围。

在设计开关管和高频变压器时，需要考虑到其电气性能、机械尺寸和散热性能等。

六、输出整流和滤波电路设计输出整流和滤波电路的主要作用是将高频变压器传递的脉冲电压转换成稳定的直流电压。

在设计输出整流和滤波电路时，需要考虑其整流效率、滤波效果和稳定性等。

七、反馈控制环路设计反馈控制环路是开关电源的重要组成部分，其主要作用是维持输出电压或电流的稳定。

在设计反馈控制环路时，需要考虑到其稳定性、响应速度和精度等。

八、保护电路和异常处理为了确保开关电源的安全运行，需要设计保护电路和异常处理措施。

例如过流保护、过压保护、欠压保护等。

这些保护措施可以在电源发生异常时及时切断电源或采取其他处理措施，避免对电源设备造成损坏。

一种大功率可调开关电源的设计方案设计方案：大功率可调开关电源一、方案描述本设计方案旨在实现大功率可调开关电源的设计。

开关电源是一种稳定的直流电源，通过调节开关器件的导通和截断来实现输出电压的调节。

本方案将采用开关电源的基本原理，并添加一些改进措施，以提高其功率和可调性。

二、关键技术和参数选择1.输入电压范围：220VAC2.输出电压范围：可调0-60VDC（以60V为例）3.输出电流范围：可调0-20A（以20A为例）4.输出功率：最大功率为1200W5.开关频率：采用高频开关，例如50kHz6.转换效率：高效转换，目标设定在90%以上三、设计流程1.输入电路设计：a.采用220VAC输入，通过整流电路将输入电压转变为整流波形。

b.通过滤波电路对输入电压进行滤波，去除高频杂波和纹波。

2.控制电路设计：a.采用微控制器或专用的开关电源控制IC来实现对开关管的控制和保护功能。

b.设计反馈电路，实时监测输出电压和电流，并通过控制电路对其进行调节。

3.开关电路设计：a.选择适当的功率开关管、二极管和电容，以满足最大输出功率和高效转换的要求。

b.设计恰当的开关电路拓扑结构，如半桥、全桥等，以提高功率密度和性能。

4.输出电路设计：a.通过输出变压器降低输出电压并提高输出电流。

b.根据输出电流的需求选择合适的电感和电容进行滤波和稳压。

5.保护电路设计：a.设置过载保护，当输出电流超过设定值时，自动切断开关管的导通。

b.设置过温保护，当开关管温度达到设定值时，自动切断开关管的导通。

6.效率改进措施：a.选择高效的开关器件，减小开关管的导通和截断过程中的能量损耗。

b.优化电路结构和参数，减小电源电路的损耗和杂散产生。

7.调试和优化：a.进行原理性实验，验证电路的基本工作原理和性能。

b.对电路进行稳定性和可靠性的测试，确定电路在不同负载下的性能。

四、预期效果本设计方案旨在实现大功率可调开关电源的设计，具有可调电压和电流的功能，并满足1200W的最大输出功率。

开关电源设计（精通型）一、开关电源基本原理及分类1. 基本原理开关电源的工作原理是通过控制开关器件的导通与关断，实现电能的高效转换。

它主要由输入整流滤波电路、开关变压器、输出整流滤波电路和控制电路组成。

在开关电源中，开关器件将输入的交流电压转换为高频脉冲电压，通过开关变压器实现电压的升降，经过输出整流滤波电路，得到稳定的直流电压。

2. 分类（1）PWM（脉冲宽度调制）型开关电源：通过调节脉冲宽度来控制输出电压，具有高效、高精度等特点。

（2）PFM（脉冲频率调制）型开关电源：通过调节脉冲频率来控制输出电压，适用于负载变化较大的场合。

二、开关电源关键技术与设计要点1. 高频变压器设计（1）选用合适的磁芯材料，保证变压器在高频工作时的磁通密度不超过饱和磁通密度。

（2）合理设计变压器的绕组匝数比，以满足输出电压和电流的要求。

（3）考虑变压器损耗，包括铜损、铁损和杂散损耗，确保变压器具有较高的效率。

2. 开关器件的选择与应用（1）开关频率：根据开关电源的设计要求，选择合适的开关频率。

（2）电压和电流等级：确保开关器件能承受最大电压和电流。

（3）功率损耗：选择低损耗的开关器件，提高开关电源的效率。

（4）驱动方式：根据开关器件的特点，选择合适的驱动电路。

3. 控制电路设计（1）稳定性：确保控制电路在各种工况下都能稳定工作。

（2）精度：提高控制电路的采样精度，降低输出电压的波动。

（3）保护功能：设置过压、过流、短路等保护功能，提高开关电源的可靠性。

三、开关电源设计实例分析1. 确定设计指标输入电压：AC 85265V输出电压：DC 24V输出电流：4.17A效率：≥90%2. 高频变压器设计选用EE型磁芯，计算磁芯尺寸、绕组匝数和线径。

3. 开关器件选择根据设计指标，选择一款适合的MOSFET作为开关器件。

4. 控制电路设计采用UC3842作为控制芯片，设计控制电路，实现开关电源的稳压输出。

5. 实验验证搭建实验平台，对设计的开关电源进行测试，验证其性能指标是否符合要求。

开关电源的设计与仿真开关电源是一种常用的电源设计方案，它能够将输入电压转换成稳定的输出电压，并具有高效率、小体积和轻负载能力强等特点。

下面将介绍开关电源的设计原理和仿真方法。

首先，选择合适的拓扑结构对于开关电源的设计至关重要。

常见的拓扑结构有：Boost、Buck、Buck-Boost、Cuk等。

不同的拓扑结构适用于不同的输入输出电压范围和应用场景。

例如，Buck拓扑适用于输出电压小于输入电压的场合，Boost拓扑适用于输出电压大于输入电压的场合，Buck-Boost拓扑适用于输出电压可大可小的场合。

其次，控制策略对于开关电源的性能也起到了至关重要的作用。

常见的控制策略有：固定频率PWM（脉宽调制）控制、变频PWM控制和电流模式控制等。

不同的控制策略对于输出电压的稳定性、负载能力和效率等方面的影响不同。

因此，在设计开关电源时需要根据具体的要求选择合适的控制策略。

电路仿真是对开关电源的基本电路进行模拟和分析。

在电路仿真中，可以使用专业的电路仿真软件如SPICE进行建模和仿真。

通过调整参数和信号输入，可以模拟不同负载、不同工况下开关电源的工作情况，并获取电路的输出特性、电压波形等信息。

这样可以及时发现设计缺陷和改进方向。

系统仿真是对整个开关电源系统进行建模和仿真。

开关电源系统包括开关电源核心电路、控制电路以及反馈电路等。

系统仿真能够模拟复杂的工作环境和系统交互，并综合考虑开关电源的输入输出特性、稳定性和效率等。

通过系统仿真，可以评估和优化整个开关电源系统的性能。

综上所述，开关电源的设计与仿真是一个相互依赖、相辅相成的过程。

设计者需要根据实际需求选择合适的拓扑结构和控制策略，并进行电路仿真和系统仿真来验证设计方案的正确性和性能指标。

通过不断的调整和优化，最终可以得到稳定高效的开关电源设计方案。

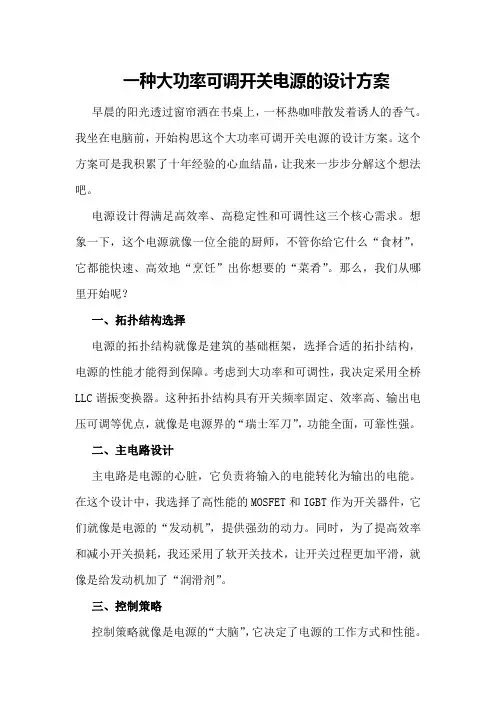

一种大功率可调开关电源的设计方案早晨的阳光透过窗帘洒在书桌上，一杯热咖啡散发着诱人的香气。

我坐在电脑前，开始构思这个大功率可调开关电源的设计方案。

这个方案可是我积累了十年经验的心血结晶，让我来一步步分解这个想法吧。

电源设计得满足高效率、高稳定性和可调性这三个核心需求。

想象一下，这个电源就像一位全能的厨师，不管你给它什么“食材”，它都能快速、高效地“烹饪”出你想要的“菜肴”。

那么，我们从哪里开始呢？一、拓扑结构选择电源的拓扑结构就像是建筑的基础框架，选择合适的拓扑结构，电源的性能才能得到保障。

考虑到大功率和可调性，我决定采用全桥LLC谐振变换器。

这种拓扑结构具有开关频率固定、效率高、输出电压可调等优点，就像是电源界的“瑞士军刀”，功能全面，可靠性强。

二、主电路设计主电路是电源的心脏，它负责将输入的电能转化为输出的电能。

在这个设计中，我选择了高性能的MOSFET和IGBT作为开关器件，它们就像是电源的“发动机”，提供强劲的动力。

同时，为了提高效率和减小开关损耗，我还采用了软开关技术，让开关过程更加平滑，就像是给发动机加了“润滑剂”。

三、控制策略控制策略就像是电源的“大脑”，它决定了电源的工作方式和性能。

在这个方案中，我采用了PID控制算法，它可以根据输出电压和电流的变化，自动调整开关器件的导通和关断时间，确保输出电压的稳定性和可调性。

PID控制算法就像是电源的“自动驾驶系统”，让电源在复杂环境下也能稳定运行。

四、保护措施电源的安全性能是至关重要的，就像汽车的安全气囊一样，关键时刻能救命。

在这个设计中，我增加了过压保护、过流保护、短路保护等多种保护措施，确保电源在各种异常情况下都能迅速做出响应，保护电路不受损害。

五、散热设计大功率电源在运行过程中会产生大量的热量，就像高性能的跑车在高速行驶时会产生热量一样。

为了防止电源过热，我采用了散热器加风扇的散热方式，确保电源在长时间运行过程中，温度始终保持在合理范围内。

1. 引言变频器（Variable Frequency Drive，VFD）是一种通过控制电源电压和频率来实现电机转速调节的设备。

它在工业控制领域中广泛应用，能够提供高效、精准的电机控制，实现节能和增强设备性能的目标。

本文将介绍一个典型的变频器设计方案，包括硬件和软件设计。

2. 变频器硬件设计2.1 电源电路设计变频器需要提供稳定的电源供电，同时还需要保护电机和电源不受电网的干扰和故障。

在电源电路设计中，需要考虑以下几个关键因素：•电源的稳定性和可靠性：选择高质量的电源组件，如电容、电感和变压器，以确保电源的输出电压和频率的稳定性。

•过电压和过电流保护：使用快速保险丝或保护电路来防止电机和电源过载。

•滤波电路：采用电源滤波器来消除电网中的高频噪声和干扰。

2.2 控制电路设计控制电路是变频器的核心部分，负责接收用户输入的指令，并通过 PWM（脉宽调制）技术来控制电源的输出电压和频率。

在控制电路设计中，需要考虑以下几个关键因素：•微控制器选择：选择适合的微控制器来执行电机控制算法。

常用的微控制器有 PIC、AVR 和 STM32 等。

•PWM生成：使用微控制器的定时器和输出比较器来生成 PWM 信号，并根据用户的输入来调节占空比和频率。

•保护功能：设计过流、过温和电机转速保护功能，以保护电机和变频器免受损坏。

2.3 输出级设计输出级负责将控制电路生成的 PWM 信号转换为高压交流信号驱动电机。

它由功率半导体器件（如 IGBT 或 MOSFET）、保护电路和电路保护元件组成。

在输出级设计中，需要考虑以下几个关键因素：•功率器件选择：根据电机的功率和工作特性选择合适的功率半导体器件，以提供足够的电流和电压。

•温度管理：设计散热器和风扇来控制功率器件的温度，在高负载情况下保持电路的稳定性。

•短路和过电流保护：使用保护电路来检测电机的过电流和短路，及时切断输出电路，以保护电机和变频器。

3. 变频器软件设计变频器的软件设计主要包括电机控制算法和用户界面设计。

基于Buck变换器的开关电源设计摘要一个高可靠性的电源系统需要大功率宽电压输入范围的DC/DC变换，在充分考虑不同DC/DC变换器拓扑特点的基础上，选用Buck作为系统的电路拓扑.本文介绍了Buck电路的工作原理，对整个闭环结构进行设计与研究,并附以相关电路图表示。

并选择符合规范的元器件，计算产品的成本.关键词Buck拓扑；DC/DC；开关电源;MC34063第一章概述开关电源是利用现代电子电力技术控制功率器件(MOSFET、三极管等）的导通和关断时间来稳定输出电压的一种稳压电源，具有转换效率高，体积小,重量轻，控制精度高等优点。

1。

1基本要求输入直流9V-12V,输出5V，5W；开关振荡频率40KHz。

1.2方案设计采用MOSFET作为功率转换元件,MOSFET具有压降小，输入电阻高，动态特性好等特点。

控制方案采用集成电路MC34063单路PWM控制芯片，极大简化电路设计。

第二章开关电源输入与控制部分设计2。

1 开关电源工作原理开关电源是指调整管工作在开关方式，只有导通和截止两个状态，图2-1为工作过程。

基准电压为固定值,由于输入波动或负载变化导致输出电压减小，采样电压将减小，经过比较放大后，脉冲调制电路根据这个误差，提高占空比使输出电压增大.同理,当由于输入波动或负载变化导致输入电压增大时,脉冲调制电路降低占空比使输出电压减小，以此来控制输出电压的稳定。

图2-1 开关电源原理框图2。

2 Buck 调整器的基本工作方式Buck 调整器的基本电路如图2-2所示,晶体管Q1与直流输入电压dc V 串联，通过Q1的开通与关断，在V1处产生方波电压，采用恒频占空比可调的方式（PWM),在V1出产生方波电压，Q1导通时间为on T 。

Q1导通时V1点电压为dc V ，电流通过串接的电感L0流入输出端,Q1关断时，电感L0产生反电动势，使V1点电压迅速下降到0并变负，直至被D1钳位于—0。

8V 。

假设二极管导通压降为0,则V1点电压为矩形波，该方波电压平均值为T T V on dc /。

变频器电路原理图一、变频器开关电源电路变频器开关电源主要包括输入电网滤波器、输入整流滤波器、变换器、输出整流滤波器、控制电路、保护电路。

我们公司产品开关电源电路如下图，是由UC3844组成的开关电路：开关电源主要有以下特点:1,体积小,重量轻:由于没有工频变频器，所以体积和重量吸有线性电源的20~30%2，功耗小，效率高：功率晶体管工作在开关状态，所以晶体管的上功耗小，转化效率高，一般为60~70%，而线性电源只有30~40%二、二极管限幅电路限幅器是一个具有非线性电压传输特性的运放电路。

其特点是：当输入信号电压在某一范围时，电路处于线性放大状态，具有恒定的放大倍数，而超出此范围，进入非线性区，放大倍数接近于零或很低。

在变频器电路设计中要求也是很高的，要做一个好的变频器维修技术员，了解它也相当重要。

1、二极管并联限幅器电路图如下所示：2、二极管串联限幅电路如下图所示：三、变频器控制电路组成如图1所示，控制电路由以下电路组成：频率、电压的运算电路、主电路的电压、电流检测电路、电动机的速度检测电路、将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路。

在图1点划线内，无速度检测电路为开环控制。

在控制电路增加了速度检测电路，即增加速度指令，可以对异步电动机的速度进行控制更精确的闭环控制。

1)运算电路将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。

2)电压、电流检测电路与主回路电位隔离检测电压、电流等。

3)驱动电路为驱动主电路器件的电路，它与控制电路隔离使主电路器件导通、关断。

4)I/0输入输出电路为了变频器更好人机交互，变频器具有多种输入信号的输入(比如运行、多段速度运行等)信号，还有各种内部参数的输出“比如电流、频率、保护动作驱动等)信号。

5)速度检测电路以装在异步电动轴机上的速度检测器(TG、PLG等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。

大功率宽压高效DC-DC模块电源设计大功率宽压高效DC/DC模块电源设计随着电子设备的不断发展和应用，对电源模块的需求也越来越高。

特别是在需要大功率输出、宽输入电压范围和高效率的应用场景中，设计一款满足这些要求的DC/DC模块电源成为了一项重要的任务。

设计一款大功率宽压高效DC/DC模块电源需要考虑多个因素。

首先，大功率输出要求模块具备较高的功率密度和良好的散热性能，以保证电源在高负载运行时不会过热。

其次，宽输入电压范围要求模块能够适应不同的输入电压，以满足各种应用场景的需求。

最后，高效率是一个关键指标，可以减少能源的浪费和热量的产生。

在大功率输出方面，可以采用多相结构来提高功率密度。

通过将输入电压分配到不同的功率级上，可以减小每个功率级的负载，进而减小功率级的体积。

此外，采用高效率的功率开关元件，如MOSFET，可以降低开关损耗，提高整体的转换效率。

为了适应不同的输入电压范围，可以采用宽输入电压范围的变换器拓扑结构，如降压型、升压型或者变换型。

同时，可以使用自适应控制算法，根据输入电压的变化来调整输出电压，以保持稳定的输出功率。

此外，还可以添加输入过压和欠压保护电路，以保护电源模块和被供电设备的安全运行。

提高转换效率是设计大功率宽压高效DC/DC模块电源的一个重要目标。

在选择元件时，需要考虑其导通损耗、开关损耗以及磁元件的损耗。

此外，还可以采用最大功率点追踪算法，根据输入电压和输出负载的变化，自动调整功率转换的效率。

同时，还可以添加输出过流和过压保护电路，以保护被供电设备的安全运行。

总之，设计一款大功率宽压高效DC/DC模块电源需要综合考虑功率密度、散热性能、输入电压范围和转换效率等因素。

通过合理选择拓扑结构、控制算法和元件，可以设计出满足要求的高性能电源模块，为电子设备的稳定运行提供可靠的电源支持。
