冰箱产品知识培训教材李集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]产品知识培训教材前言为丰富我公司员工的冰箱工艺知识，提高岗位操作技能，保证员工能够持证上岗，结合我公司的实际情况，特制订本工艺手册，本手册适用于海尔冰箱产品本部。
本手册共分为制冷基础知识、家用电冰箱的结构特点、家用电冰箱的制冷系统、家用电冰箱的电气系统、冰箱制造工艺流程、冰箱设备简介、冰箱相关知识等7章，简述了电冰箱的基础性知识，员工通过学习本手册可以了解电冰箱工作原理和主要零部件的作用及性能。
因时间仓促，错误之处敬请各位读者指正为盼。
目录第一章制冷技术基础知识第一节制冷原理一制冷原理二电冰箱制冷过程三电冰箱制冷循环图示第二节常用制冷剂第二章家用电冰箱的结构特点第一节家用电冰箱分类一家用电冰箱的组成二家用电冰箱分类三按使用气候类型分类的电冰箱温度指标四不同星级温度及食品有效贮存期五冰箱型号表示方法第二节箱体一家用电冰箱的箱体组成二外箱三内箱四箱门五绝热材料第三节发泡剂简介一发泡机理二发泡组份三发泡剂四影响泡沫加工的因素第三章家用电冰箱的制冷系统第一节电冰箱制冷系统结构特点一制冷系统的主要部件第二节压缩机简介一压缩机种类二往复式压缩机工作过程第三节防凝露加热管简介第四节冷凝器简介第五节干燥过滤器简介第六节毛细管简介第七节蒸发器简介第四章家用电冰箱的电气系统第一节温度控制器简介一家用电冰箱的电气系统组成二温控器种类三压力式或机械式温度控制器的工作原理四热敏电阻温控器（电子温控器）的工作原理第二节电冰箱化霜控制装置第三节电冰箱加热器、箱内风扇及照明一电冰箱加热器种类二箱内风扇三箱内照明第四节压缩机的启动与保护装置第五节间冷式电冰箱的冷气循环系统第六节家用电冰箱的控制系统第五章冰箱工艺第一节电冰箱工艺流程第二节冰箱工艺简述一钣金工艺二喷粉工艺三吸附工艺四发泡工艺五总装工艺六电冰箱安全性能检测项目七耗电量定义八冷冻能力第六章冰箱设备简介一冰箱设备明细二设备基本知识第七章冰箱相关知识第一节冰箱造势产品一目前主要造势产品种类二8K系列产品功能特点第二节出口产品认证第三节电冰箱生产采用的国家标准第四节电冰箱管理体系认证第一章制冷技术基础知识第一节制冷原理一、制冷原理从低于环境温度的物体中吸取热量，并将其转移给环境介质的过程，称为制冷。
冰箱产品知识专项培训前言为丰富我公司职员的冰箱工艺知识, 提高岗位操作技能, 保证职员能够持证上岗, 结合我公司的实际情形, 特制订本工艺手册, 本手册适用于海尔冰箱产品本部。
本手册共分为制冷基础知识、家用电冰箱的结构特点、家用电冰箱的制冷系统、家用电冰箱的电气系统、冰箱制造工艺流程、冰箱设备简介、冰箱相关知识等7章, 简述了电冰箱的基础性知识, 职员通过学习本手册能够了解电冰箱工作原理和要紧零部件的作用及性能。
因时刻仓促, 错误之处敬请各位读者指正为盼。
名目第一章制冷技术基础知识第一克制冷原理一制冷原理二电冰箱制冷过程三电冰箱制冷循环图示第二节常用制冷剂第二章家用电冰箱的结构特点第一节家用电冰箱分类一家用电冰箱的组成二家用电冰箱分类三按使用气候类型分类的电冰箱温度指标四不同星级温度及食品有效贮存期五冰箱型号表示方法第二节箱体一家用电冰箱的箱体组成二外箱三内箱四箱门五绝热材料第三节发泡剂简介一发泡机理二发泡组份三发泡剂四阻碍泡沫加工的因素第三章家用电冰箱的制冷系统第一节电冰箱制冷系统结构特点一制冷系统的要紧部件第二节压缩机简介一压缩机种类二往复式压缩机工作过程第三节防凝露加热管简介第四节冷凝器简介第五节干燥过滤器简介第六节毛细管简介第七节蒸发器简介第四章家用电冰箱的电气系统第一节温度操纵器简介一家用电冰箱的电气系统组成二温控器种类三压力式或机械式温度操纵器的工作原理四热敏电阻温控器〔电子温控器〕的工作原理第二节电冰箱化霜操纵装置第三节电冰箱加热器、箱内风扇及照明一电冰箱加热器种类二箱内风扇三箱内照明第四节压缩机的启动与爱护装置第五节间冷式电冰箱的冷气循环系统第六节家用电冰箱的操纵系统第五章冰箱工艺第一节电冰箱工艺流程第二节冰箱工艺简述一钣金工艺二喷粉工艺三吸附工艺四发泡工艺五总装工艺六电冰箱安全性能检测项目七耗电量定义八冷冻能力第六章冰箱设备简介一冰箱设备明细二设备差不多知识第七章冰箱相关知识第一节冰箱造势产品一目前要紧造势产品种类二8K系列产品功能特点第二节出口产品认证第三节电冰箱生产采纳的国家标准第四节电冰箱治理体系认证第一章制冷技术基础知识第一克制冷原理一、制冷原理从低于环境温度的物体中吸取热量, 并将其转移给环境介质的过程, 称为制冷。

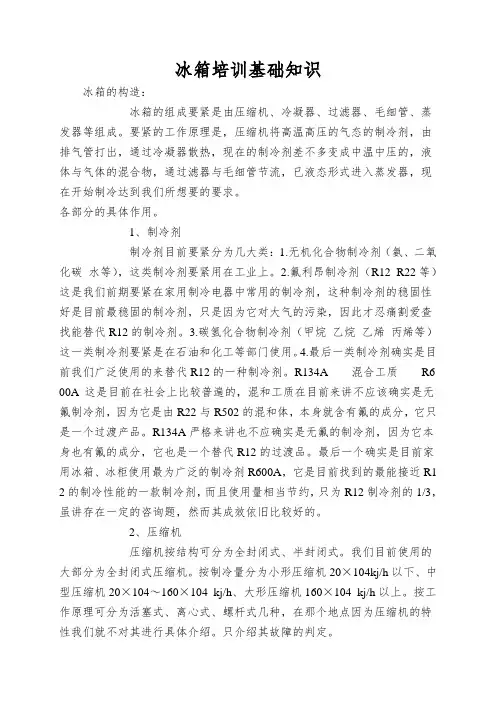

冰箱培训基础知识冰箱的构造：冰箱的组成要紧是由压缩机、冷凝器、过滤器、毛细管、蒸发器等组成。
要紧的工作原理是，压缩机将高温高压的气态的制冷剂，由排气管打出，通过冷凝器散热，现在的制冷剂差不多变成中温中压的，液体与气体的混合物，通过滤器与毛细管节流，已液态形式进入蒸发器，现在开始制冷达到我们所想要的要求。
各部分的具体作用。
1、制冷剂制冷剂目前要紧分为几大类：1.无机化合物制冷剂（氨、二氧化碳水等），这类制冷剂要紧用在工业上。
2.氟利昂制冷剂（R12 R22等）这是我们前期要紧在家用制冷电器中常用的制冷剂，这种制冷剂的稳固性好是目前最稳固的制冷剂，只是因为它对大气的污染，因此才忍痛割爱查找能替代R12的制冷剂。
3.碳氢化合物制冷剂（甲烷乙烷乙烯丙烯等）这一类制冷剂要紧是在石油和化工等部门使用。
4.最后一类制冷剂确实是目前我们广泛使用的来替代R12的一种制冷剂。
R134A混合工质R6 00A 这是目前在社会上比较普遍的，混和工质在目前来讲不应该确实是无氟制冷剂，因为它是由R22与R502的混和体，本身就含有氟的成分，它只是一个过渡产品。
R134A严格来讲也不应确实是无氟的制冷剂，因为它本身也有氟的成分，它也是一个替代R12的过渡品。
最后一个确实是目前家用冰箱、冰柜使用最为广泛的制冷剂R600A，它是目前找到的最能接近R1 2的制冷性能的一款制冷剂，而且使用量相当节约，只为R12制冷剂的1/3，虽讲存在一定的咨询题，然而其成效依旧比较好的。
2、压缩机压缩机按结构可分为全封闭式、半封闭式。
我们目前使用的大部分为全封闭式压缩机。
按制冷量分为小形压缩机20×104kj/h以下、中型压缩机20×104～160×104 kj/h、大形压缩机160×104 kj/h以上。
按工作原理可分为活塞式、离心式、螺杆式几种，在那个地点因为压缩机的特性我们就不对其进行具体介绍。
只介绍其故障的判定。
