BT06蓝牙模块
蓝牙模块是指集成蓝牙功能的芯片基本电路集合，用于无线网络通讯。
本蓝牙模块就是为了只能无线数据传输而专门打造的，本模块支持串行接口，支持SP蓝牙串口协议，具有成本低、体积小、收发灵敏性高等特点，只需配备少许的外围元件就能实现大功能。
一、模块特点
（1）支持蓝牙SPP 串口协议
（2）内置PCB 天线
（3）支持UART 接口
（4）蓝牙Class 2
（5）数据传输比BLE 蓝牙快、可达到8K 每秒以上的速率
（6）支持与SPP 主蓝牙模块连接通信（JDY-30 为从SPP 蓝牙模块）（7）支持与电脑SPP 蓝牙通信
（8）支持Android 手机SPP 通信
二、产品应用范围
（1）POS 机
（2）蓝牙打印机
（3）蓝牙玩具
（4）蓝牙高速数据传输产品应用
（5）小家电
（6）汽车电子
三、模块技术参数
（1）工作电压：3.3V-6V
（2）工作温度：-40℃-85℃
（3）天线：PCB板载天线
（4）功耗：19mA
四、模块接口说明
（1）RXD 串口输入，电平为TTL电平
（2）TXD 串口输出，电平为TTL电平
（3）GND 接GND
（4）VCC 接3.3V-6V
蓝牙模块接口电路图如下图所示。
蓝牙模块电路原理图蓝牙模块实物图如下图所示。
蓝牙模块实物图。

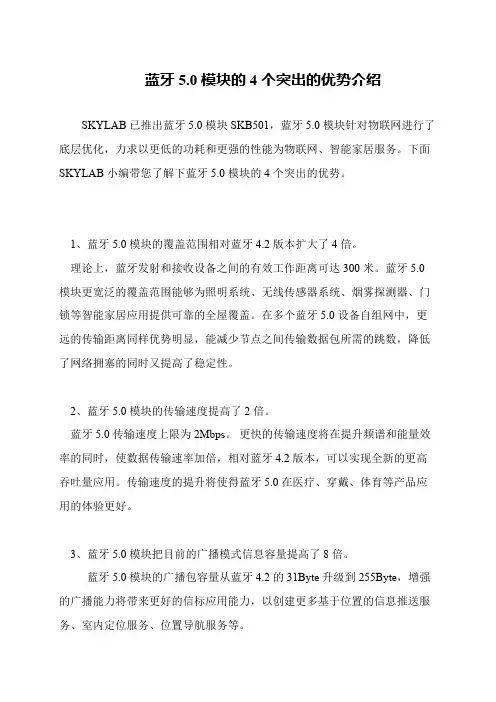

蓝牙5.0模块的4个突出的优势介绍
SKYLAB已推出蓝牙5.0模块SKB501，蓝牙5.0模块针对物联网进行了底层优化，力求以更低的功耗和更强的性能为物联网、智能家居服务。
下面SKYLAB小编带您了解下蓝牙5.0模块的4个突出的优势。
1、蓝牙5.0模块的覆盖范围相对蓝牙4.2版本扩大了4倍。
理论上，蓝牙发射和接收设备之间的有效工作距离可达300米。
蓝牙5.0模块更宽泛的覆盖范围能够为照明系统、无线传感器系统、烟雾探测器、门锁等智能家居应用提供可靠的全屋覆盖。
在多个蓝牙5.0设备自组网中，更远的传输距离同样优势明显，能减少节点之间传输数据包所需的跳数，降低了网络拥塞的同时又提高了稳定性。
2、蓝牙5.0模块的传输速度提高了2倍。
蓝牙5.0传输速度上限为2Mbps。
更快的传输速度将在提升频谱和能量效率的同时，使数据传输速率加倍，相对蓝牙4.2版本，可以实现全新的更高吞吐量应用。
传输速度的提升将使得蓝牙5.0在医疗、穿戴、体育等产品应用的体验更好。
3、蓝牙5.0模块把目前的广播模式信息容量提高了8倍。
蓝牙5.0模块的广播包容量从蓝牙4.2的31Byte升级到255Byte，增强的广播能力将带来更好的信标应用能力，以创建更多基于位置的信息推送服务、室内定位服务、位置导航服务等。
蓝牙模组方案蓝牙模组方案简介蓝牙模组是一种集成了蓝牙通信协议、射频电路和处理器的模块化设备。
它可以方便地与其他蓝牙设备进行无线通信，适用于各种物联网应用。
本文将介绍蓝牙模组的工作原理、应用领域、常见的蓝牙模组厂商以及如何选择和使用蓝牙模组方案。
工作原理蓝牙模组通过蓝牙技术实现无线数据传输。
它可以通过蓝牙协议栈与其他蓝牙设备进行通信，如智能手机、电脑、传感器等。
蓝牙模组通常包含一个射频芯片，用于发送和接收无线信号。
它还包含一个处理器，用于处理与其他设备之间的数据交换和协议解析。
蓝牙模组可以通过串口、SPI或I2C等接口与其他设备连接。
它可以通过这些接口与外部设备进行数据交换，并通过蓝牙通信协议将数据传输给其他蓝牙设备。
应用领域蓝牙模组广泛应用于物联网领域，具有以下特点：1. **传感器网络**：蓝牙模组可以与各种传感器设备配对，实现实时数据的无线传输。
例如，蓝牙模组可以与温度传感器配对，将实时温度数据传输给中心控制器。
2. **智能家居**：蓝牙模组可以与智能家居设备配对，实现远程控制和监测。
例如，蓝牙模组可以与智能灯泡配对，通过智能手机应用程序控制灯泡的亮度和颜色。
3. **医疗设备**：蓝牙模组可以与医疗设备配对，实现远程监护和数据传输。
例如，蓝牙模组可以与心电图设备配对，将患者的心电图数据传输给医生进行远程诊断。
4. **智能交通**：蓝牙模组可以与交通设备配对，实现车辆远程控制和监测。
例如，蓝牙模组可以与车载设备配对，实现远程解锁和车辆状态监测。
常见的蓝牙模组厂商以下是一些常见的蓝牙模组厂商：1. **Nordic Semiconductor**：Nordic Semiconductor是一家领先的无线芯片供应商，其蓝牙模组具有低功耗、高集成度和高性能的特点。
2. **Cypress Semiconductor**：Cypress Semiconductor是一家全球领先的半导体制造商，其蓝牙模组具有快速的数据传输速度和稳定的连接性能。
hc05蓝牙模块工作原理(一)HC05蓝牙模块工作原理简介HC05蓝牙模块是一种常见的串口透传蓝牙模块，它可以与其他蓝牙设备配对，实现无线通信、数据传输等功能。
本文将对HC05蓝牙模块的工作原理进行介绍。
HC05蓝牙模块的硬件配置HC05蓝牙模块通常由蓝牙芯片、无线电信号收发模块、外围电路（如电源管理、信号转换等）组成。
其中蓝牙芯片采用了市场上常见的TI、CSR等厂商的芯片，模块外形一般为长方形，尺寸大小根据厂商的不同而有所区别。
HC05蓝牙模块的通信协议HC05蓝牙模块的通信协议包括基础蓝牙协议和蓝牙串口协议。
基础蓝牙协议包括蓝牙设备之间的配对、连接、认证和加密等工作；蓝牙串口协议是在基础蓝牙协议的基础上衍生出来的，它定义了蓝牙模块与外部设备之间的数据传输格式、速率等信息。
HC05蓝牙模块的工作模式HC05蓝牙模块有两种工作模式：命令模式和通信模式。
命令模式下，用户可以通过串口发送AT指令来设置模块的参数，包括蓝牙名字、波特率、工作模式等内容；通信模式下，模块会将串口接收到的数据通过蓝牙发送出去，或者将从蓝牙接收到的数据通过串口输出。
HC05蓝牙模块的接口定义HC05蓝牙模块一般有6个引脚，分别是VCC、GND、TXD、RXD、EN、STATE。
其中，VCC和GND是模块的供电引脚，TXD和RXD是串口通信引脚，EN是模块的使能引脚，STATE是模块的状态引脚。
HC05蓝牙模块的使用方法使用HC05蓝牙模块需要先将模块接上电源，然后通过串口发送AT指令来设置模块的参数。
设置完成后，可以将蓝牙模块与其他蓝牙设备进行配对，实现数据传输等功能。
具体操作方法可以参考模块厂商提供的使用手册或者相关资料。
总结本文介绍了HC05蓝牙模块的硬件配置、通信协议、工作模式、接口定义和使用方法等方面，需要用到的朋友可以按照上述方法进行操作。
需要注意的是，蓝牙模块在工作过程中需要注意电源供应和信号接口的选择，以免造成不必要的损失。
