液压油缸的主要设计技术参数一、液压油缸的主要技术参数油缸直径油缸缸径内径尺寸。

2.进出口直径及螺纹参数3.活塞杆直径油缸压力油缸工作压力计算的时候经常是用试验压力低于16MPa乘以高于16乘以1.255.油缸行程是否有缓冲根据工况情况定活塞杆伸出收缩如果冲击大一般都要缓冲的。

7.油缸的安装方式达到要求性能的油缸即为好频繁出现故障的油缸即为坏。

应该说是合格与不合格吧好和合格还是有区别的。

二、液压油缸结构性能参数包括液压缸的直径活塞杆的直径速度及速比工作压力等。

液压缸产品种类很多衡量一个油缸的性能好坏主要出厂前做的各项试验指标油缸的工作性能主要表现在以下几个方面最低启动压力是指液压缸在无负载状态下的最低工作压力它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标2.最低稳定速度是指液压缸在满负荷运动时没有爬行现象的最低运动速度它没有统一指标承担不同工作的液压缸对最低稳定速度要求也不相同。

3.内部泄漏液压缸内部泄漏会降低容积效率加剧油液的温升影响液压缸的定位精度使液压缸不能准确地、稳定地停在缸的某一位置也因此它是液压缸的主要指标之。

液压油缸常用计算公式液压油缸常用计算公式项目公式符号意义液压油缸面积cm2液压缸有效活塞直径cm液压油缸速度流量l/min液压油缸需要的流量速度液压缸行程时间min液压油缸出力有背压存在时压力kgf/cm2泵或马达流量l/minQq 泵或马达的几何排量转速泵或马达转速rpmnQ/q×1000流量l/min泵或马达扭矩N.mTq×p/20π液压所需功率kwPQ×p/612管内流速m/svQ 管内径mm管内压力降kgf/cm2△油的黏度cstS 油的比重管的长度流量管的内径cm液压常用计算公式项目公式符号意义液压缸面积液压缸有效活塞直径cm液压缸速度m/minVQ/A 流量l/min液压缸需要的流量速度液压缸行程时间min液压缸出力kgfFp×有背压存在时压力kgf/cm2泵或马达流量泵或马达的几何排量转速泵或马达转速流量l/min泵或马达扭矩N.mTq×p/20π液压所需功率kwPQ×p/61 2非标液压、机电、试验、工控设备开发研制。

气缸的选型根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸气缸推力计算公式：气缸推力F1=0.25πD2P气缸拉力计算公式F2=0.25π（D2-d2）P公式式中：D-气缸活塞直径（cm）d-气缸活塞杆直径（cm）P-气缸的工作压力（kgf/cm2）F1，F2-气缸的理论推拉力（kgf）∙上述出力计算适用于气缸速度50~500mm/s的范围内∙气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50% ∙气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸双作用气缸输出力表单位Kgfmm 使用空气压力MPa0.2 0.3 0.4 0.5 0.6 0.7 0.8 10 1.57 2.36 3.14 3.93 4.71 5.50 6.28 16 4.02 6.03 8.04 10.1 12.1 14.1 16.1 20 6.28 9.42 12.6 15.7 18.8 22.0 25.0 25 9.81 14.7 19.6 24.5 29.4 34.4 39.2 32 16.0 24.1 32.2 40.2 48.3 56.3 64.4 40 25.1 37.7 50.3 62.8 75.4 88.0 100.5 50 39.2 58.9 78.5 98.2 117 137 157 63 62.3 93.5 125 156 187 218 250 80 100 151 201 251 300 352 402 100 157 236 314 393 471 550 628 125 245 368 491 615 736 859 982 160 402 603 804 1005 1206 1407 1608 180 508 763 1018 1272 1527 1781 2036 200 628 942 1257 1571 1885 2199 2514 250 981 1473 1963 2454 2945 3436 3926320 1608 2412 3216 4021 4825 5629 6432400 2531 3796 5026 6283 7539 8796 10052∙选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。

Φ50 35 14 60 M14×1.5 85 ZG1/2 62 52 8 13 118 20 M24×1.5 88 28 145 25 177
Φ63 45 18 73 M16×1.5 100 ZG1/2 74 57 6 12 140 24 M30×1.5 106 35 175 29 193
Φ80 60 22 90 M20×1.5 125 ZG3/4 92 67 10 10 175 24 M39×1.5 130 45 210 35 218
◆ SD（双出杆基本型）
1
代号
A BB D
DD
E
EE
TG F ZM J LZ
KK
缸径
L MM P W
Φ40
30 17 40 M12×1.5 70 ZG3/8 50 13 244 47 154 M20×1.5 64 22 17 30
Φ50
35 18 46 M14×1.5 85 ZG1/2 62 15 262 52 172 M24×1.5 68 28 19 30
代号
H
A BB D
DD
E EE TG F
JK
KK
L MM P W Y
缸径
FA 型 其它
Φ40 30 17 40 M12×1.5 70 ZG3/8 50 13 8 10 47 32 M20×1.5 64 22 17 30 156
Φ50 35 18 46 M14×1.5 85 ZG1/2 62 15 8 13 52 37 M24×1.5 68 28 19 30 172
Φ63 45 20 55 M16×1.5 100 ZG1/2 74 18 6 12 57 37 M30×1.5 75 35 19 35 187
Φ80 60 25 65 M20×1.5 125 ZG3/4 92 24 10 10 67 42 M39×1.5 85 45 22 35 218

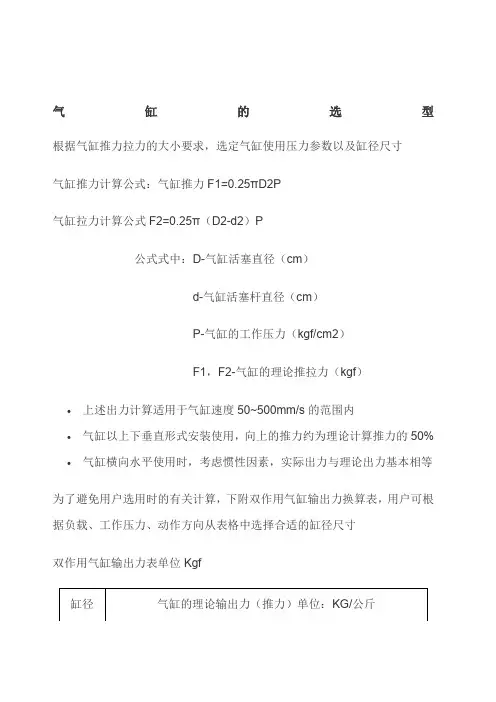

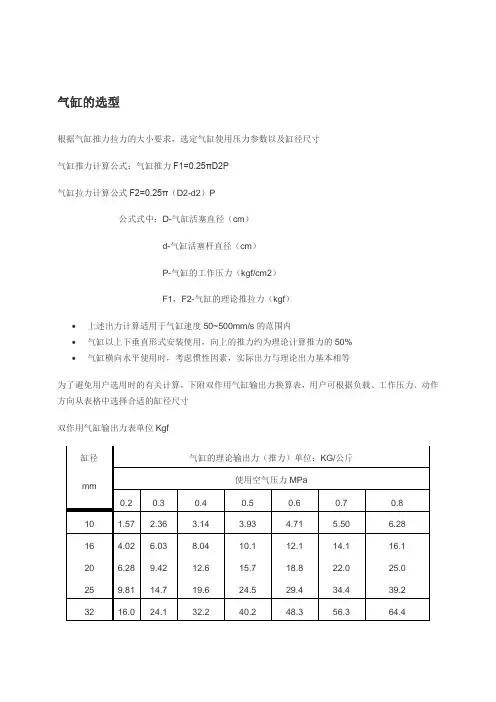

气缸的选型
根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸
气缸推力计算公式：气缸推力F1=0.25πD2P
气缸拉力计算公式F2=0.25π（D2-d2）P
公式式中：D-气缸活塞直径（cm）
d-气缸活塞杆直径（cm）
P-气缸的工作压力（kgf/cm2）
F1，F2-气缸的理论推拉力（kgf）
•上述出力计算适用于气缸速度50~500mm/s的范围内
•气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%
•气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等
为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸
双作用气缸输出力表单位Kgf
•选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。

当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。

•选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸•选择润滑方式：有给油润滑气缸，无给油润滑气缸
•选择气缸系列：根据以上条件，按需选择适当系列的气缸
•选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式
•气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。
