EWB数字电路仿真

  • 格式：doc
  • 大小：121.50 KB
  • 文档页数：6

第二部分、数字电路部分
使用 Multisim 仿真软件做的
四、组合逻辑电路的设计与测试
一、实验目的
1、掌握组合逻辑电路的设计的设计与测试方法。
2、熟悉EWB中逻辑转换仪的使用方法。
二、实验内容
设计要求：有A、B、C三台电动机，要求A工作B也必须工作，B工作C也
必须工作，否者就报警。用组合逻辑电路实现。
三、操作
1、列出真值表，并编写在逻辑转换仪中“真值表”区域内，将其复制到下
表中。

2、写出其逻辑表达式和最简表达式：

3、由最简表达式分别得出用与非门连接的电路，用三个电平开关作为ABC
输入，输出接彩色指示灯，验证电路的逻辑功能。将连接的电路图复制到下表中。
使用 Multisim 仿真软件做的
六 计数器和译码显示电路的应用
使用 Multisim 仿真软件做的

一、实验验目的
1、掌握中规模集成计数器的使用及其功能测试方法。
2、掌握计数器的扩展使用及其测试方法。
3、掌握用置位法和复位法实现任意进制计数器及其测试方法。
4、熟悉EWB中字信号发生器的使用方法。
二、实验内容
1、测试7447BCD码译码器的逻辑功能和七段式数码管组成译码、显示电路。
2、测试74192同步双向十进制计数器的逻辑功能。
3、用74192设计任意进制计数器。
三、操作
1、测试7447 BCD码译码器的逻辑功能和七段式数码管组成译码、显示电路。
①从数字集成电路库中选择7447 BCD码译码器，按“F1”键了解该集成电路的功能。

②将7447的功能输入端LTRBIBI/RBO、、直接接高电平，从仪器库中选择“字信
号发生器”，将图标下沿的输出端口连接到电路的ABCD输入端（注意：高低位要对应），打
开面板，按照真值表中输入的要求，编辑字信号并进行其它参数的设置（其中频率设置为
1Hz）。
③从指示元件库中选择数码管，接至电路输出端。
④单击字信号发生器“Step”（单步）输出方式，记录数码管显示的字符与用“F1”键
查看到的真值表比较。记录测试结果。
⑤将电路图复制到下表：

U1
4511BP_5V
A1
A2~LT~BI~LEA3A0VSSYEYDYCYBYA

YG
YF

VDD

XWG1
RT
X
O
X
X

O
O
016

1531

XLA1

CQT
1

F
R1210ΩR2210ΩR3210ΩR4210ΩR5210ΩR6210ΩR7
210Ω

1
2

3
4
5
6

7

VCC
5V

VCC
0

U2
ABCDEFG

CK

8
9
10
11

13
14

15
16

18

20

19
2、用74192（同步双向十进制计数器）、带译码功能的数码管和时钟源组成计数、译码、
显示电路。将电路图复制到下表：

VCC
5V

VCC5VV1200 Hz 5 V U3DCD_HEXU4DCD_HEXU574LS192DA15B1C10D9UP5QA3QB2QC6QD7DOWN4~LOAD11~BO13~CO12CLR14GND8VCC16U6
74LS192D
A15B1C10D9UP5QA3QB2QC6QD7DOWN4~LOAD11~BO13~CO12CLR14GND8VCC
16

10

65321

0U7A74LS20DVCC74VCC98

11
0

使用 Multisim 仿真软件做的

3、用2片74192（同步双向十进制计数器）、带译码功能的数码管和时钟源组成100进
制计数器。将电路图复制到下表：
4、用2片74192（同步双向十进制计数器）、基本门电路、带译码功能的数码管和时钟
源组成计数范围为60~1的计数器。将电路图复制到下表：

使用 Multisim 仿真软件做的
五．实验设备及器件：
1.数电实验箱、数字万用表、双踪示波器、函数信号发生器 各1台
2.计算机（带EWB电路仿真软件）
3.元件： 74LS192 同步双向十进制计数器 4片
74LS248 七段式数码显示译码器 2片
LC5011 七段数码管 2个
74LS74 双D触发器 1片
74LS32 四-2输入或门 4片
74LS08 四-2输入与门 2片
74LS04 非门 1片
NE555定时器 1片
红、黄、绿发光二极管 各2个
电阻：10KΩ 1个
电容：0.01μF、0.1μF 各1个
电位器：100KΩ 1个
面包板 1块
六．实验要求：
1、分析每个单元的设计要求并用所给的元器件设计出各单元电路和整体电
路，并在计算机上进行仿真。
2、对单元电路进行调试，直到满足设计要求，记录各电路等逻辑功能、波
形图等参数。
3、待各单元电路工作正常后，再将有关电路逐级连接起来，并进行测试。
4、写出实验报告。
七．实验报告要求：
一、题目
二、目的
三、器材
四、要求
五、设计思想及基本原理分析。
六、各单元电路的设计与测试
1、单元电路应完成的功能和须达到的要求。
2、单元电路原理及电路图。
3、单元电路的工作过程。
4、测试主要元器件的功能及主要参考点的波形、电压、时间等参数。
七、整体电路的设计、安装与调试
1、整体总体电路图。
2、整体电路的工作过程。
3、整体电路的调试过程。
八、测试结果及调试过程所遇到的故障分析。
九、设计过程的体会与创新点。

合集下载

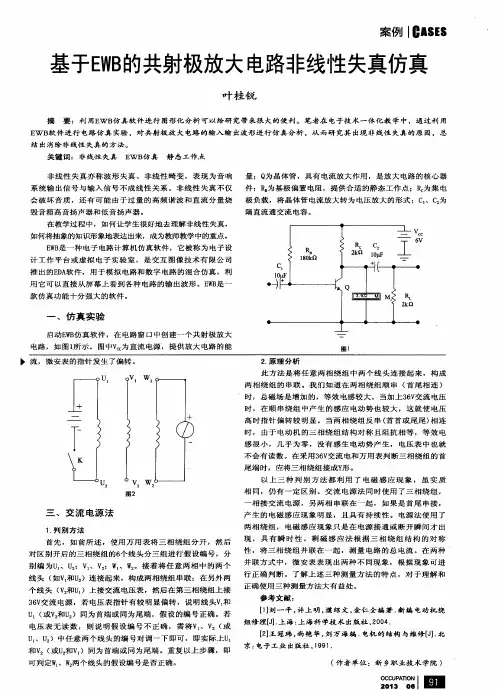

基于EWB的共射极放大电路非线性失真仿真
