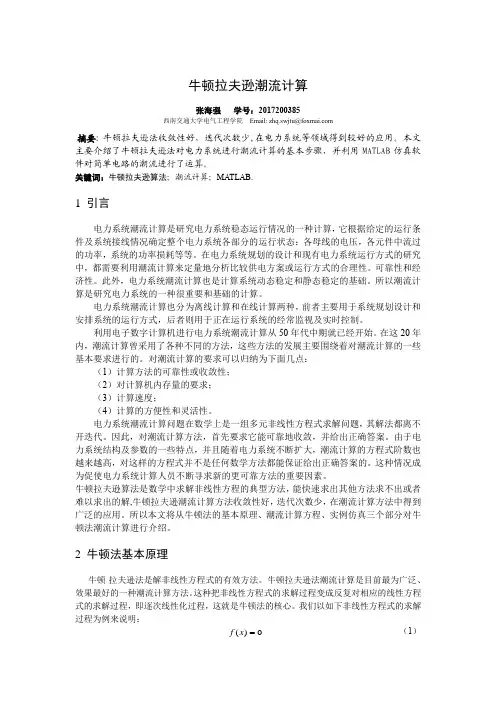

牛顿拉夫逊潮流计算作业

牛顿拉夫逊法计算潮流步骤牛顿拉夫逊法（Newton-Raphson Method）是一种常用于计算潮流的数值求解方法。

它是基于潮流计算的功率流方程的非线性特性而设计的，通过迭代求解来逼近潮流计算的稳态解。

下面将介绍牛顿拉夫逊法计算潮流的基本步骤。

首先，我们需要明确潮流计算的目标，即确定电力系统中各节点的电压相角和幅值。

这些节点是电力系统中的发电机、负荷和交流输电线路的连接点。

通过潮流计算，我们可以得到各节点的电压相角和幅值，从而分析系统的功率分布、电压稳定性等运行特性。

接下来，我们需要建立电力系统的潮流计算模型。

这个模型中，我们需要考虑发电机的注入功率、负荷的吸收功率、线路的传输损耗等因素。

通过利用功率流方程，我们可以将这些因素表示为电压、功率和导纳之间的方程。

然后，我们需要进行初始化操作。

在进行牛顿拉夫逊法迭代计算之前，我们需要对电力系统的各节点进行初始电压值的设定。

这些初始值可以根据经验或者历史数据来得到，但需要满足物理约束条件，如一致性、电压幅值在合理范围内等。

接下来，我们进入迭代计算的过程。

首先，我们需要对系统的节点进行编号，然后选择某一节点作为基准节点，其他节点相对于基准节点的电压相角进行计算。

然后，我们根据节点注入功率和导纳矩阵的关系，得到节点注入电流。

接着，我们根据节点注入电流和电压相角的关系，计算各节点的电压相角和幅值的改变量。

在计算改变量后，我们需要对节点电压进行更新。

更新后，我们判断系统是否达到收敛条件。

如果满足收敛条件，则停止迭代，得到最终的潮流计算结果；如果不满足收敛条件，则继续进行下一轮迭代计算。

最后，我们对潮流计算结果进行分析和验证。

通过比较计算得到的结果和实际运行数据进行对比，我们可以评估潮流计算的准确性。

同时，我们还可以通过故障分析、电压稳定性评估等手段对电力系统进行优化和改进。

总而言之，牛顿拉夫逊法是一种常用的求解潮流计算问题的方法。

它通过迭代求解潮流计算的功率流方程，逼近潮流计算的稳态解。

60年代初期，数字计算机已发展到第二代，计算机的内存和速度发生了很大的飞跃，从而为阻抗法的采用创造了条件。阻抗法要求数字计算机贮存表征系统接线和参数的阻抗矩阵，这就需要大量的内存。而且阻抗法每迭代一次都要求顺次取阻抗矩阵中的每一个元素进行计算，因此，每次迭代的运算量很大。这两种情况都是过去电子管计算机无法适应的。
在电网的设计规划阶段，通过潮流计算，合理的规划接入电源的容量和接入点，合理规划电网的结构，选择无功补偿方案，满足规划水平的大、小方式下的交流交换控制、调峰、调相、调压的要求 。
在编年制运行方式时，在预计负荷增长及新设备投运基础上进行潮流计算，可以预计电网的运行情况，发现电网中的薄弱环节，供调度员日常调度控制参考，并为电网改造提供建议和依据 。
一、
在电力系统规划设计和现有的电力系统的运行方式的研究中，都需要用潮流计算来定量的分析比较供电方案或运行方式的合理性、可靠性和经济性。此外，电力系统潮流计算也是计算系统动态稳定和静态稳定的基础。所以潮流计算是电力系统一种最重要最基本的运算 。
电力系统的潮流计算也分为离线计算和在线计算两种，前者主要用于系统的规划设计和安排系统的运行方式，后者则用于正在运行系统的实时监视和控制。
TheNewton- Raphson power flow calculationhasa relatively high demand for a given initial value. SobeforetheNewton- Raphson iteration, weuseGauss - Seidel iterative methodtoproduce a more precise initial value. This paper describes theprocessofGauss - Seidel andNewton- Raphson iteration. The main contentsarethe establishment of iterative equation, the calculation of Jacobian matrixandthe calculation of power and voltage, as well ashow to deal with thesituationwhen aPV nodetransform toa PQ node iterationprocess.We use theMatlab programming languageas development tools,the input and output of the data process in theExcel spreadsheets.

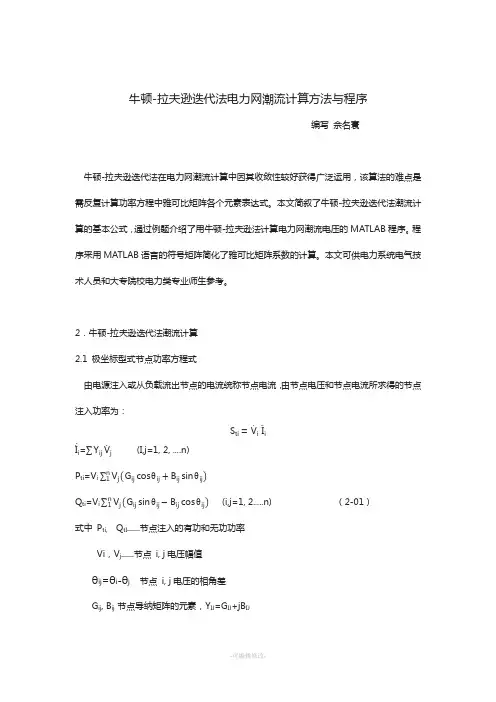

牛顿-拉夫逊迭代法电力网潮流计算方法与程序编写 佘名寰牛顿-拉夫逊迭代法在电力网潮流计算中因其收敛性较好获得广泛运用，该算法的难点是需反复计算功率方程中雅可比矩阵各个元素表达式。

本文简叙了牛顿-拉夫逊迭代法潮流计算的基本公式，通过例题介绍了用牛顿-拉夫逊法计算电力网潮流电压的MATLAB 程序。

程序采用MATLAB 语言的符号矩阵简化了雅可比矩阵系数的计算。

本文可供电力系统电气技术人员和大专院校电力类专业师生参考。

2．牛顿-拉夫逊迭代法潮流计算2.1 极坐标型式节点功率方程式由电源注入或从负载流出节点的电流统称节点电流，由节点电压和节点电流所求得的节点注入功率为：S ti =V i I ̂iI i =∑Y ij V j (I,j=1, 2, ….n)P ti =V i ∑V j n 1(G ij cos θij +B ij sin θij )Q ti =V i ∑V j n 1(G ij sin θij −B ij cos θij ) (i,j=1, 2…..n) （2-01）式中 P ti, Q tI ——节点注入的有功和无功功率Vi ，V j ——节点 i, j 电压幅值θij =θi -θj 节点 i, j 电压的相角差G ij , B ij 节点导纳矩阵的元素，Y IJ =G IJ +jB IJ节点功率平衡关系为：P gi-P lI= P tiQ gi-Q li= Q tiΔP i=P gi-P lI-P ti=0ΔQ i=Q gi-Q li-Q ti=0 （2-02）P gi, Q gi——节点i发电机输入有功和无功功率P li , Q li——节点i负荷有功和无功功率ΔP i，ΔQ i--节点i不平衡功率不平衡功率的微分d(ΔP i), d(ΔQ i)d(∆pi )=−(∂p ti∂v1∆v1+ ∂p ti∂v2∆v2…+∂p ti∂ϑ1∆ϑ1+∂p ti∂ϑ2∆ϑ2….)（i=1,2,…,n）d(∆qi )=−(∂q ti∂v1∆v1+ ∂q∂v2∆v2…+∂q ti∂ϑ1∆ϑ1+∂q ti∂ϑ2∆ϑ2….)（2-03）对于n个节点系统可得如下矩阵形式修正方程式；[∆P1∆P2:∆P n∆Q1∆Q2:∆Q n]=[∂∆P1∂ϑ1∂∆P2∂ϑ1:∂∆P n∂ϑ1∂∆Q1∂ϑ1∂∆Q2∂ϑ1:∂∆Q n∂ϑ1∂∆P1∂ϑ2∂∆P2∂ϑ2:∂∆P n∂ϑ2∂∆Q1∂ϑ2∂∆Q2∂ϑ2:∂∆Q n∂ϑ2⋯⋯⋯⋯⋯⋯⋯⋯∂∆P1∂ϑn∂∆P2∂ϑn:∂∆P n∂ϑn∂∆Q1∂ϑn∂∆Q2∂ϑn:∂∆Q n∂ϑn∂∆P1∂v1∂∆P2∂v1:∂∆P n∂v1∂∆Q1∂v1∂∆Q2∂v1:∂∆Q n∂v1∂∆P1∂v2∂∆P2∂v2:∂∆P n∂v2∂∆Q1∂v2∂∆Q2∂v2:∂∆Q n∂v2⋯⋯⋯⋯⋯⋯⋯⋯∂∆P1∂v n∂∆P2∂v n:∂∆P n∂v n∂∆Q1∂v n∂∆Q2∂v n:∂∆Q n∂v n][Δϑ1∆ϑ2:∆ϑn∆v1∆v2:∆v n]（2-04）式中偏微分矩阵为雅可比矩阵。

摘要 (1)1.设计意义与要求 (2)1.1设计意义 (2)1.2设计要求 (2)2.牛顿—拉夫逊算法 (3)2.1牛顿算法数学原理： (3)2.2 直角坐标系下牛顿法潮流计算的原理 (4)3 详细设计过程 (9)3.1节点类型 (9)3.2待求量 (9)3.3导纳矩阵 (9)3.4潮流方程 (10)3.5修正方程 (11)4.程序设计 (14)4.1 节点导纳矩阵的形成 (14)4.2 计算各节点不平衡量 (15)4.3 雅克比矩阵计算.............................................................................................................. - 17 -4.4 LU分解法求修正方程...................................................................................................... - 19 -4.5 计算网络中功率分布...................................................................................................... - 22 -5.结果分析.................................................................................................................................. - 22 -6.小结......................................................................................................................................... - 25 - 参考文献..................................................................................................................................... - 26 - 附录： ........................................................................................................................................ - 27 -潮流计算是电力网络设计及运行中最基本的计算，对电力网络的各种设计方案及各种运行方式进行潮流计算，可以得到各种电网各节点的电压，并求得网络的潮流及网络中各元件的电力损耗，进而求得电能损耗。
