标准旋风分离器尺寸
旋风分离器是一种常用的颗粒物料分离设备，广泛应用于化工、建材、冶金等行业。它通过离心力和重力的作用，将气体中的颗粒物料进行分离，达到净化气体的目的。在选择和设计旋风分离器时，尺寸是一个至关重要的参数。本文将讨论标准旋风分离器尺寸的相关内容，以便读者能够更好地了解和应用该设备。
首先，我们需要了解旋风分离器的尺寸参数包括进口直径、出口直径、筒体高度、锥体高度、旋风筒体倾角等。这些尺寸参数的选择对于旋风分离器的分离效果、处理能力、压降等性能指标都有着重要的影响。在实际应用中，需要根据具体的气体流量、颗粒物料的性质和要求等因素进行合理的选择。
其次，进口直径是影响旋风分离器性能的重要参数之一。较大的进口直径可以降低气体的流速，有利于颗粒物料的沉降和分离；而较小的进口直径则可以增加气体的旋转速度，提高分离效果。因此，在选择进口直径时，需要综合考虑气体流量、颗粒物料的粒径分布等因素，以达到最佳的分离效果。
再次，出口直径也是影响旋风分离器性能的重要参数之一。较大的出口直径可以降低气体的旋转速度，降低压降，提高处理能力；而较小的出口直径则可以增加气体的旋转速度，提高分离效果。在选择出口直径时，需要综合考虑气体流量、分离效果要求等因素，以达到最佳的性能指标。
此外，筒体高度和锥体高度也是影响旋风分离器性能的重要参数之一。较高的筒体和锥体高度可以增加分离器的分离效果，但会增加设备的高度和成本；而较低的筒体和锥体高度则可以降低设备的高度和成本，但会影响分离效果。在选择筒体和锥体高度时，需要综合考虑分离效果要求、设备成本等因素，以达到最佳的性能指标。
最后，旋风筒体倾角也是影响旋风分离器性能的重要参数之一。合理的筒体倾角可以使气体和颗粒物料在旋风筒内形成合适的旋转流动，提高分离效果；而不合理的筒体倾角则会影响分离效果。在选择筒体倾角时，需要综合考虑气体流动特性、分离效果要求等因素，以达到最佳的性能指标。
蜗壳式旋风分离器的原理及设计
蜗壳式旋风分离器是一种常用的气固分离设备，广泛应用于化工、环保、冶金等行业。它通过利用离心力和重力的作用，将气体中的固体颗粒分离出来，从而实现气固两相的分离。本文将详细介绍蜗壳式旋风分离器的原理和设计。
一、原理
蜗壳式旋风分离器的工作原理基于旋风效应和离心力的作用。当含有固体颗粒的气体通过进气口进入旋风分离器时，由于进气口的设计使气体呈螺旋状进入，形成旋风流动。在旋风流动中，气体的速度逐渐加快，而固体颗粒由于惯性的作用而向外部壁面挪移。当气体流速达到一定程度时，固体颗粒受到离心力的作用，沿着旋风分离器的外壁向下运动，并最终被采集在底部的集料室中，而净化后的气体则从出口排出。
二、设计
1. 蜗壳式旋风分离器的结构
蜗壳式旋风分离器主要由进气口、蜗壳体、旋风管、出口和集料室等组成。进气口通常位于设备的顶部，用于引导气体进入旋风分离器。蜗壳体是旋风分离器的主体部份，其内部呈螺旋状，用于形成旋风流动。旋风管是连接蜗壳体和出口的管道，用于将净化后的气体从分离器中排出。集料室位于分离器的底部，用于采集分离出的固体颗粒。
2. 进气口的设计
进气口的设计对蜗壳式旋风分离器的性能有着重要影响。进气口通常采用切割板或者导流板等结构，用于引导气体进入旋风分离器时形成螺旋状流动。进气口的形状和尺寸应根据具体的工艺要求温和体特性进行设计，以确保气体能够均匀地进入旋风分离器，并形成稳定的旋风流动。 3. 蜗壳体的设计
蜗壳体是蜗壳式旋风分离器的核心部份，其内部呈螺旋状结构。蜗壳体的设计应考虑气体流动的速度和方向，以及固体颗粒的分离效果。通常情况下，蜗壳体的螺旋角度和螺旋线的间距会影响气体流速和固体颗粒的分离效果。较大的螺旋角度和较小的螺旋线间距可以增加气体的离心力，从而提高固体颗粒的分离效果。
4. 出口的设计
出口是蜗壳式旋风分离器的重要组成部份，用于排出净化后的气体。出口的设计应考虑气体的流速和阻力，以及固体颗粒的再次带走。通常情况下，出口的直径和长度会影响气体的流速和固体颗粒的再次带走。较小的出口直径和较长的出口长度可以降低气体的流速，减少固体颗粒的再次带走。
旋风分离器设计
旋风分离器设计中应该注意的问题
旋风分离器被广泛的使用已经有一百多年的历史。它是利用旋转气流产生的离心力将尘粒从气流中分离出来。旋风分离器结构简单，没有转动部分。但人们还是对旋风分离器有一些误解。主要是认为它效率不高。还有一个误解就是认为所有的旋风分离器造出来都是一样的，那就是把一个直筒和一个锥筒组合起来，它就可以工作。旋风分离器经常被当作粗分离器使用，比如被当做造价更高的布袋除尘器和湿式除尘器之前的预分离器。
事实上，需要对旋风分离器进行详细的计算和科学的设计，让它符合各种工艺条件的要求，从而获得最优的分离效率。例如，当在设定的使用范围内，一个精心设计的旋风分离器可以达到超过99.9%的分离效率。和布袋除尘器和湿式除尘器相比，旋风分离器有明显的优点。比如，爆炸和着火始终威胁着布袋除尘器的使用，但旋风分离器要安全的多。旋风分离器可以在1093 摄氏度和500 ATM的工艺条件下使用。另外旋风分离器的维护费用很低，它没有布袋需要更换，也不会因为喷水而造成被收集粉尘的二次处理。
在实践中，旋风分离器可以在产品回收和污染控制上被高效地使用，甚至做为污染控制的终端除尘器。
在对旋风分离器进行计算和设计时，必须考虑到尘粒受到的各种力的相互作用。基于这些作用，人们归纳总结出了很多公式指导旋风分离器的设计。通常，这些公式对具有一致的空气动力学形状的大粒径尘粒应用的很好。在最近的二十年中，高效的旋风分离器技术有了很大的发展。这种技术可以对粒径小到5微米，比重小于1.0的粒子达到超过99%的分离效率。这种高效旋风分离器的设计和使用很大程度上是由被处
理气体和尘粒的特性以及旋风分离器的形状决定的。同时，对进入和离开旋风分离器的管道和粉尘排放系统都必须进行正确的设计。工艺过程中气体和尘粒的特性的变化也必须在收集过程中被考虑。当然，使用过程中的维护也是不能忽略的。
1、进入旋风分离器的气体
必须确保用于计算和设计的气体特性是从进入旋风分离器的气体中测量得到的，这包括它的密度，粘度，温度，压力，腐蚀性，和实际的气体流量。我们知道气体的这些特性会随着工艺压力，地理位置，湿度，和温度的变化而变化。

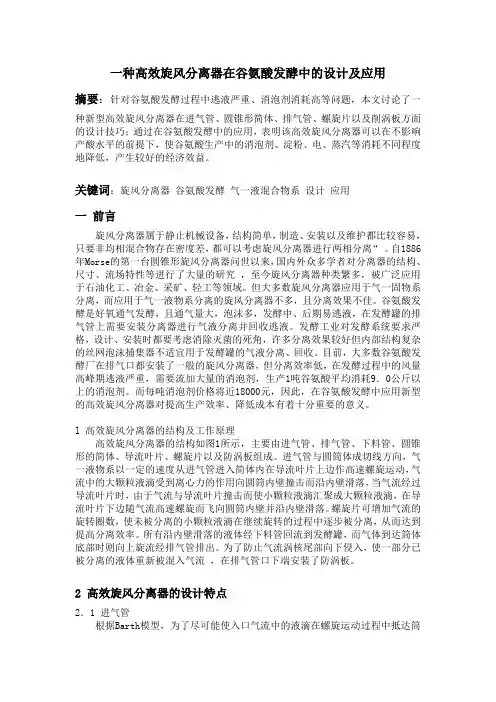

一种高效旋风分离器在谷氨酸发酵中的设计及应用
摘要：针对谷氨酸发酵过程中逃液严重、消泡剂消耗高等问题，本文讨论了一种新型高效旋风分离器在进气管、圆锥形简体、排气管、螺旋片以及削涡板方面的设计技巧；通过在谷氨酸发酵中的应用，表明该高效旋风分离器可以在不影响产酸水平的前提下，使谷氨酸生产中的消泡剂、淀粉、电、蒸汽等消耗不同程度地降低，产生较好的经济效益。
关键词：旋风分离器 谷氨酸发酵 气一液混合物系 设计 应用
一 前言
旋风分离器属于静止机械设备，结构简单，制造、安装以及维护都比较容易，只要非均相混合物存在密度差，都可以考虑旋风分离器进行两相分离“ 。自1886年Morse的第一台圆锥形旋风分离器问世以来，国内外众多学者对分离器的结构、尺寸、流场特性等进行了大量的研究 ，至今旋风分离器种类繁多，被广泛应用于石油化工、冶金、采矿、轻工等领域。但大多数旋风分离器应用于气一固物系分离，而应用于气一液物系分离的旋风分离器不多，且分离效果不佳。谷氨酸发酵是好氧通气发酵，且通气量大，泡沫多，发酵中、后期易逃液，在发酵罐的排气管上需要安装分离器进行气液分离并回收逃液。发酵工业对发酵系统要求严格，设计、安装时都要考虑消除灭菌的死角，许多分离效果较好但内部结构复杂的丝网泡沫捕集器不适宜用于发酵罐的气液分离、回收。目前，大多数谷氨酸发酵厂在排气口都安装了一般的旋风分离器，但分离效率低，在发酵过程中的风量高峰期逃液严重，需要流加大量的消泡剂，生产1吨谷氨酸平均消耗9．0公斤以上的消泡剂。而每吨消泡剂价格将近18000元，因此，在谷氨酸发酵中应用新型的高效旋风分离器对提高生产效率、降低成本有着十分重要的意义。
l 高效旋风分离器的结构及工作原理
高效旋风分离器的结构如图1所示，主要由进气管、排气管、下料管、圆锥形的简体、导流叶片、螺旋片以及防涡板组成。进气管与圆筒体成切线方向，气一液物系以一定的速度从进气管进入简体内在导流叶片上边作高速螺旋运动，气流中的大颗粒液滴受到离心力的作用向圆筒内壁撞击而沿内壁滑落，当气流经过导流叶片时，由于气流与导流叶片撞击而使小颗粒液滴汇聚成大颗粒液滴，在导流叶片下边随气流高速螺旋而飞向圆筒内壁并沿内壁滑落。螺旋片可增加气流的旋转圈数，使未被分离的小颗粒液滴在继续旋转的过程中逐步被分离，从而达到提高分离效率。所有沿内壁滑落的液体经下料管回流到发酵罐，而气体到达筒体底部时则向上旋流经排气管排出。为了防止气流涡核尾部向下侵入，使一部分已被分离的液体重新被混入气流 ，在排气管口下端安装了防涡板。
