电加热功率简单计算

作者:

日期: 加热器功率计算

按公式计算：加热功率（K w）=（体积*比重*比热*温度差）/ （ 860X升温时间X效率）。

1、首先需要确定升温时间（H ）和^ t （ °C），多长时间从多少度到多少度，这个参数很重要。如果时间要求很短 ，那需求 的功率可能就会较大，浪费能源；如果时间长了，设备的准备时间就长 ，具体看客户需求，找好一个平衡点。 ？2、主

体设备内的空气体积（M3），包括管道，大概估下。3?、空气比重1 .16（K g/m 3），比热0.24 kcal/kg °

4、还有加热效率，一般 0.5-0 .6o

电热管管材的使用标准

元件金属管常用材料及其允许的最高温度

材料及其牌号 允许最高温度，c

铜T4 70

铝 L1-L4 250

碳钢10# 400

不锈钢 0CrNi11(1Cr18Ni9Ti) 600

镍基合金钢Incoloy800 850

电热管使用的环境条件

1.海拔高度不超过1 0 00米。2?.周围环境温度-2 0C

3.周围空气相对湿度不大于9 0 %（环境温度为25C时）。4?.周围无导电尘埃、爆炸性气体及能够严重损坏金属和绝缘材料的腐蚀性气

体。5?.没有明显的冲击与振动。

电热管性能要求5 0Co 1升温时间？在试验电压下，元件从环境温度升至试验温度时间应不大于1 5m i n

2额定功率偏差？在充分发热的条件下，元件的额定功率的偏差应不超过下列规定的范围;

对额定功率小于等于 100W的元件为：±0%。?对额定功率大于1 0 0W的元件为+ 5%〜—10%或1 0 W，取两者中的较大值。

大不超过 5mA ?I = 1/6( t TXO . 0 0 0 0 1)

I —热态泄露电流m A t—发热长度m m?T-工作温度C ?多个元件串联到电源中时，应以这一组元件为整体进行泄露电流试验。

4绝缘电阻？出厂检验时冷态绝缘电阻应不小于 5 0底

密封试验后，长期存放或者使用后的绝缘电阻应不消与M Q

1 暖通设计电加热器的设计和计算 一、电加热器的设计计算，一般按以下三步进行： 1、计算从初始温度在规定的时间内加热至设定温度的所需要的功率 2、计算维持介质温度不变的前提下，实际所需要的维持温度的功率 3、根据以上两种计算结果，选择加热器的型号和数量。总功率取以上二种功率的最大值并考虑1.2系数。 公式： 1、初始加热所需要的功率 △△ KW = ( C1M1T + C2M2T )÷ 864/P + P/2 式中：C1C2分别为容器和介质的比热（Kcal/Kg℃） M1M2分别为容器和介质的质量（Kg） △ T为所需温度和初始温度之差（℃） H为初始温度加热到设定温度所需要的时间（h） P最终温度下容器的热散量（Kw） 2、维持介质温度抽需要的功率 △ KW=C2M3T/864+P 式中：M3每小时所增加的介质kg/h 二、性能曲线 下面是一些在电加热计算中经常要用到的性能曲线，对我们的设计是很有帮助的。

2 三、电加热器设计计算举例： 有一只开口的容器，尺寸为宽500mm，长1200mm，高为600mm，容器重量150Kg。内装500mm高度的水，容器周围都有50mm的保温层，材料为硅酸盐。水需3小时内从15℃加热至70℃，然后从容器中抽取20kg/h的70℃的水，并加入同样重量的水。需要多大的功率才能满足所要的温度。 技术数据： 1、水的比重：1000kg/m3 2、水的比热：1kcal/kg℃ 3、钢的比热：0.12kcal/kg℃ 4、水在70℃时的表面损失4000W/m2 5、保温层损失（在70℃时）32W/m2 6、容器的面积：0.6m2 7、保温层的面积：2.52m2 初始加热所需要的功率： 容器内水的加热：△C1M1T = 1×（0.5×1.2×0.5×1000）×(70－15) = 16500 kcal 容器自身的加热：△C2M2T = 0.12×150×(70－15) = 990 kcal 平均水表面热损失：0.6m2 × 4000W/m2 × 3h × 1/2 × 864/1000 = 3110.4 kcal 平均保温层热损失：2.52m2 × 32W/m2 × 3h × 1/2 × 864/1000 = 104.5 kcal (考虑20%的富裕量) 初始加热需要的能量为：（16500 + 990 + 3110.4 + 104.5）×1.2 = 70258.8 kcal/kg℃ 工作时需要的功率： 加热补充的水所需要的热量：20kg/H × (70－15)×1kcal/kg = 1100kcal℃ 水表面热损失：0.6m2 × 4000W/m2 × 1h × 864/1000 = 2073.6 kcal 保温层热损失：2.52m2 × 32W/m2 × 1h × 864/1000 = 69.67 kcal （考虑20%的富裕量） 工作加热的能量为：（1100 + 2073.6 + 69.6）×1.2 = 6486.54 kcal/kg℃ 工作加热的功率为：6486.54 ÷864÷1 = 7.5 kw 初始加热的功率大于工作时需要的功率，加热器选择的功率至少要27.1kw。 最终选取的加热器功率为35kw。

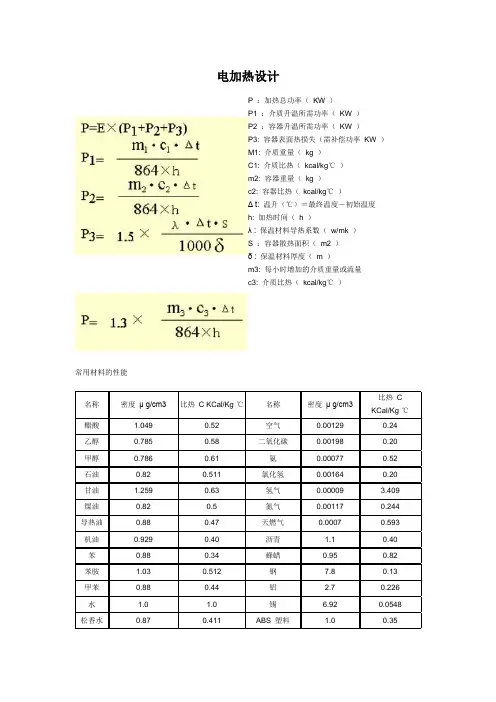

电加热设计

P ：加热总功率（ KW ）

P1 ：介质升温所需功率（ KW ）

P2 ：容器升温所需功率（ KW ）

P3: 容器表面热损失（需补偿功率 KW ）

M1: 介质重量（ kg ）

C1: 介质比热（ kcal/kg℃ ）

m2: 容器重量（ kg ）

c2: 容器比热（ kcal/kg℃ ）

Δ t: 温升（℃）＝最终温度－初始温度

h: 加热时间（ h ）

λ : 保温材料导热系数（ w/mk ）

S ：容器散热面积（ m2 ）

δ : 保温材料厚度（ m ）

m3: 每小时增加的介质重量或流量

流动介质的计算 c3: 介质比热（ kcal/kg℃ ）

常用材料的性能

名称 密度 μ g/cm3 比热 C KCal/Kg·℃ 名称 密度 μ g/cm3 比热 C

KCal/Kg·℃

醋酸 1.049 0.52 空气 0.00129 0.24

乙醇 0.785 0.58 二氧化碳 0.00198 0.20

甲醇 0.786 0.61 氨 0.00077 0.52

石油 0.82 0.511 氯化氢 0.00164 0.20

甘油 1.259 0.63 氢气 0.00009 3.409

煤油 0.82 0.5 氮气 0.00117 0.244

导热油 0.88 0.47 天燃气 0.0007 0.593

机油 0.929 0.40 沥青 1.1 0.40

苯 0.88 0.34 蜂蜡 0.95 0.82

苯胺 1.03 0.512 钢 7.8 0.13

甲苯 0.88 0.44 铝 2.7 0.226

水 1.0 1.0 锡 6.92 0.0548

松香水 0.87 0.411 ABS 塑料 1.0 0.35

动力电池PTC加热功率计算

一、背景介绍

动力电池是电动汽车的重要组成部分，其性能和安全关乎整个车辆的运行和用户的生命财产安全。在低温环境下，电池的性能会受到严重影响，甚至无法正常工作，因此需要通过PTC加热来提高电池的工作温度，保证其正常运行。

二、PTC加热原理

PTC（Positive Temperature Coefficient）热敏电阻是一种电阻值随温度升高而增加的材料，具有自动恒温的特性。当环境温度较低时，PTC电阻的电阻值较小，通过电流加热可以快速提高温度；当温度升高到一定程度时，PTC电阻的电阻值急剧增加，从而减小电流，避免过热。

三、PTC加热功率计算原理

PTC加热功率计算是基于热传导和热损耗的原理。通过PTC电阻的电阻值和工作电压，可以计算出其热功率。设电池模组的热容为C，初始温度为T1，目标温度为T2，加热时间为t，则PTC加热功率可以根据以下公式计算：

P = C * (T2 - T1) / t

四、PTC加热功率计算步骤

1. 确定电池模组的热容C

电池模组的热容可以通过实验测得，也可以根据电池的材料和结构进行估算。

2. 确定初始温度T1和目标温度T2

根据实际需求和环境温度确定初始温度和目标温度。

3. 确定加热时间t

加热时间取决于所需的温度提升速度和热容，可以通过实验测得。

4. 计算PTC加热功率P

根据上述公式，将C、T1、T2和t代入，即可计算出PTC加热功率P。

五、PTC加热功率计算实例

假设某电池模组的热容为10J/°C，初始温度为-10°C，目标温度为0°C，加热时间为10分钟，则PTC加热功率可以通过如下计算：

P = 10 * (0 - (-10)) / (10*60) = 1/6 W

六、PTC加热功率计算注意事项

1. 电池模组的热容和温度范围需要根据实际情况确定，避免在计算中出现误差。

2. 加热功率计算过程中需要考虑热损耗和热传导的影响，尽量选择合适的PTC电阻和电源电压。
