光伏并网逆变器工作原理太阳能电池阵列通过正弦波脉宽调制逆变器向电网输送电能，逆变器馈送给电网的电能由太阳能电池阵列功率和当时当地的日照条件决定。
逆变器除了具有直流-交流转换功能外，还必须具有太阳能电池阵列的最大功率跟踪功能和各种保护功能。
目前，电压源型逆变器技术已日趋成熟，电压型逆变器主电路如图1所示。
光伏发电并网系统运行时的电路原理如图2所示，V p为逆变器输出电压，V u为电网电压，R为线路电阻，L为串联电抗器，I z则为回馈电网的电流。
为保证回馈功率因数为1，回馈电流的相位必须与电网电压的相位一致。
以电网电压V u为参考，则I z与V u同相位。
内阻R两端的电压V R与电网电压相位一致，而电抗器两端电压V L的相位则落后于电压V R90o，由此可以求得V P的相位和幅值：式中：ω为公用电网角频率。
在实际电路中，V u的相位、周期和幅值由电压传感器检测得到，由于在实际系统中R是很难得到的，因此回馈电流I z的相位必须采用电流负反馈来实现，回馈电流I z的相位角的参考相位即为公用电网相位。
用电流互感器随时检测I z，确保I z与电网电压相位一致，以实现功率因数为1的回馈发电。
实用的光伏发电并网系统运行专用逆变器主电路功率管采用IGBT，容量为50A、600V，型号为2MBI50N-060。
隔离驱动电路采用东芝公司生产的TLP250。
逆变器的控制部分由微处理器完成。
主控芯片采用INTEL公司最新推出的逆变或电机驱动专用16位微处理器87C196MC，该芯片除了具有16位运算指令外，还具有专用的脉宽调制(PWM)输出口，包括一个10位A/D转换器、一个事件处理阵列、两个16位定时器和一个三相波形发生器。
三相波形发生器的每相均能输出两路死区时间可以设定的PWM信号。
微处理器主要完成电压相位实时检测、电流相位反馈控制、太阳能电池阵列最大功率跟踪以及实时正弦波脉宽调制信号发生，其工作过程如下：公用电网的电压和相位经过霍尔电压传感器送给微处理器的A/D转换器，微处理器将回馈电流的相位与公用电网的电压相位作比较，其误差信号通过PID调节后送给PWM脉宽调制器，这就完成了功率因数为1的电能回馈过程。
光伏电站并网逆变器功率控制光伏电站并网逆变器功率控制是光伏发电系统中一个重要的技术环节。
它的作用是将太阳能光伏板所产生的直流电转换为交流电，并输出到电网中供用户使用。
在光伏电站中，逆变器是一个核心设备，它具有功率控制的功能，能够根据光伏板的输出功率、电网的负荷情况以及系统的安全性要求等因素，动态地调整逆变器的功率输出，以保证系统的运行稳定和安全。
本文将对光伏电站并网逆变器功率控制的原理和方法进行探讨。
一、光伏电站的运行原理在光伏电站中，光伏板接收太阳能辐射，将太阳能转化为电能。
由于光伏板的输出是直流电，而电网需要的是交流电，因此需要使用逆变器将直流电转换为交流电，并将其输出到电网中。
光伏电站的运行非常依赖于光照强度和太阳的角度。
当太阳照射光伏板时，光子会与光伏板上的半导体材料发生光电效应，产生电子-空穴对。
通过将这些电子-空穴对引导到电池片中，就可以形成电流。
这就是光伏板产生电能的基本原理。
二、光伏电站并网逆变器功率控制的意义光伏电站并网逆变器功率控制在光伏发电系统中具有重要的意义。
它能够根据光伏板的输出功率和电网的负荷情况，动态地调整逆变器的功率输出。
这样可以确保光伏电站对电网的稳定供电，并能够将多余的电能注入到电网中。
另外，光伏电站并网逆变器功率控制还能够提高系统的安全性，避免超载和故障等问题的发生。
三、光伏电站并网逆变器功率控制的方法光伏电站并网逆变器功率控制的方法主要包括响应式功率控制和主动功率控制两种。
响应式功率控制是根据电网电压和频率的变化来调节逆变器的输出功率。
当电网电压或频率发生变化时，逆变器能够根据这些变化自动调整输出功率，以保证光伏电站对电网的稳定供电。
这种方法的优点是实现简单、成本低，但其响应速度相对较慢。
主动功率控制是通过控制逆变器的工作方式和输出功率，来实现对光伏电站的功率控制。
在这种方法中，逆变器可以通过监测光伏板的输出功率和电网的负荷情况，来动态地调整逆变器的功率输出。

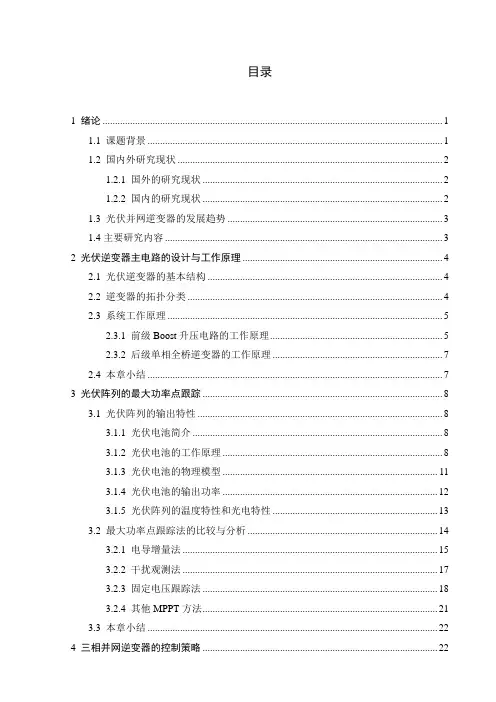

目录1 绪论 (1)1.1 课题背景 (1)1.2 国内外研究现状 (2)1.2.1 国外的研究现状 (2)1.2.2 国内的研究现状 (2)1.3 光伏并网逆变器的发展趋势 (3)1.4主要研究内容 (3)2 光伏逆变器主电路的设计与工作原理 (4)2.1 光伏逆变器的基本结构 (4)2.2 逆变器的拓扑分类 (4)2.3 系统工作原理 (5)2.3.1 前级Boost升压电路的工作原理 (5)2.3.2 后级单相全桥逆变器的工作原理 (7)2.4 本章小结 (7)3 光伏阵列的最大功率点跟踪 (8)3.1 光伏阵列的输出特性 (8)3.1.1 光伏电池简介 (8)3.1.2 光伏电池的工作原理 (8)3.1.3 光伏电池的物理模型 (11)3.1.4 光伏电池的输出功率 (12)3.1.5 光伏阵列的温度特性和光电特性 (13)3.2 最大功率点跟踪法的比较与分析 (14)3.2.1 电导增量法 (15)3.2.2 干扰观测法 (17)3.2.3 固定电压跟踪法 (18)3.2.4 其他MPPT方法 (21)3.3 本章小结 (22)4 三相并网逆变器的控制策略 (22)4.1 并网逆变器的控制目标 (22)4.2 并网逆变器的原理 (23)4.3 并网逆变器控制策略的比较 (23)4.4 电流跟踪控制方式的比较 (24)4.4.1 电流滞环瞬时比较方式 (24)4.4.2 三角波比较方式的电流跟踪方式 (24)4.4.3 SVPWM电流控制方式 (25)4.5 SVPWM控制原理 (25)4.5.1 SVPWM的特点 (25)4.5.2 SVPWM的原理 (26)4.6 SVPWM的实现 (27)4.6.1 参考电压所在扇区的判断 (27)4.6.2 各个扇区开关持续时间的计算 (29)4.7 SVPWM控制的实现 (29)4.8 本章小结 (30)5 光伏并网逆变器的仿真 (30)5.1 恒定电压法MPPT跟踪的仿真实现 (31)5.1.1 固定电压法MPPT跟踪的仿真方法 (31)5.1.2 固定电压法MPPT仿真 (31)5.1.3 固定电压法MPPT仿真结果分析 (32)5.2 SVPWM控制的仿真 (33)5.2.1 SVPWM控制仿真方法 (33)5.2.2 SVPWM控制仿真电路 (34)5.2.3 SVPWM控制仿真结构分析 (35)5.3 本章小结 (36)6 结论 (36)参考文献 (37)致谢 (38)1 绪论1.1 课题背景随着煤炭、石油等现有化石能源的频频告急和大量使用化石能源对生态环境造成严重的破坏，人类不得不尽快寻找新的清洁能源和可再生资源。
