2012whhit数控技术-205体系结构

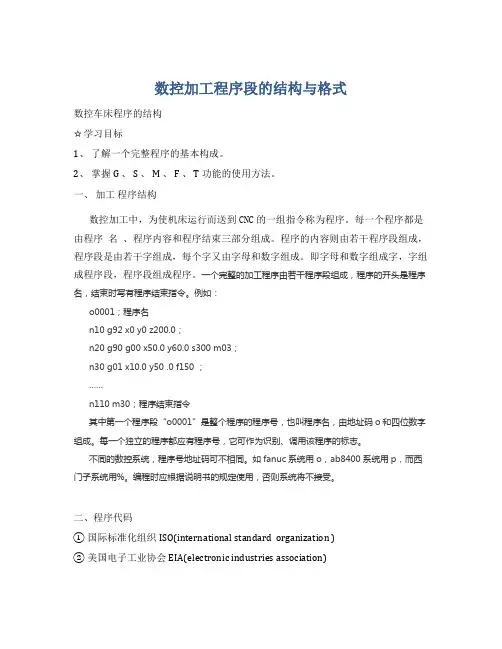

数控加工程序段的结构与格式数控车床程序的结构☆学习目标1、了解一个完整程序的基本构成。

2、掌握 G 、 S 、 M 、 F 、 T 功能的使用方法。

一、加工程序结构数控加工中，为使机床运行而送到CNC的一组指令称为程序。

每一个程序都是由程序名、程序内容和程序结束三部分组成。

程序的内容则由若干程序段组成，程序段是由若干字组成，每个字又由字母和数字组成。

即字母和数字组成字，字组成程序段，程序段组成程序。

一个完整的加工程序由若干程序段组成，程序的开头是程序名，结束时写有程序结束指令。

例如：o0001；程序名n10 g92 x0 y0 z200.0；n20 g90 g00 x50.0 y60.0 s300 m03；n30 g01 x10.0 y50 .0 f150 ；……n110 m30；程序结束指令其中第一个程序段“o0001”是整个程序的程序号，也叫程序名，由地址码o和四位数字组成。

每一个独立的程序都应有程序号，它可作为识别、调用该程序的标志。

不同的数控系统，程序号地址码可不相同。

如fanuc系统用o，ab8400系统用p，而西门子系统用%。

编程时应根据说明书的规定使用，否则系统将不接受。

二、程序代码① 国际标准化组织ISO(international standard organization )② 美国电子工业协会EIA(electronic industries association)国际上通用的数控代码有ISO、EIA两种。

目前，数控编程广泛采用的程序段格式是ISO。

1、程序组成(1)程序编号（程序名）程序名为程序的开始部分，采用程序编号地址码区分存储器中的程序，每个程序都要有程序编号，在编号前采用程序编号地址码。

不同数控系统程序编号地址码不同，如日本FANUC数控系统采用“ O ” 作为程序编号地址码；美国的AB8400数控系统采用P作为程序编号地址码；德国的S IEMENS 数控系统采用%作为程序编号地址码等。

专用型CNC系统的软件结构（一）
前后台型结构模式 这种模式的特点是，前台程序是一个中断
服务程序，它几乎承担了系统的全部实时功能 （如插补、位控等），而调度管理和人机交互 则在背景程序中完成。背景程序是一个循环运 行程序，在其运行过程中，前台实时中断程序 不断插入，共同完成数控加工任务。
专用型CNC系统的软件结构（二）
开放式数控系统的特征（三）
互换性 互换性要求构成数控系统的部件在功能、
性能或可靠性等要求不同时，能够用另种部件进 行替换。互换性使得一个数控系统不再是专有的， 它可以由来自不同厂家的不同部件所构成。这对 提高数控系统的性能价格比具有重要意义。
开放式数控系统的特征（四）
互操作性 互操作性表征了构成系统内部的各个部件
专用型CNC系统的体系结构
硬件结构
– 总线独用型 – 单总线带宽分用型 – 多总线结构型
软件结构
– 前后台型 –）
总线独用型 系统只有一条总线，有一个CPU能够控制
总线，占用总线资源，分时处理数控的各个功 能和任务。这一类型可以有一个以上的CPU， 但其它CPU只是作为一个智能的功能部件，不 能控制系统总线，不能访问主存储器。
（四）智能化技术广泛应用
为追求加工效率和加工质量的智能化 为提高驱动性能方面的智能化 简化编程、简化操作方面的智能化 加工过程控制方面的智能化
开放体系结构数控系统的研究
美国的NGC和OMAC计划 欧盟的OSACA计划 日本的OSEC计划
The Next Generation Workstation/Machine Controller
OSEC参考结构
开放式数控系统的概念
IEE（国际电气电子工程师协会）对开放式 数控系统的定义是：“符合系统规范的应用可以 运行在多个销售商的不同平台上，可以与其它的 系统应用互操作，并且具有一致风格的用户交互 界面”。

7
1、早期的数控系统：
输入、运算、插补、控制功能均由电子管、晶体管、中小规模集成电路组成的逻
辑电路实现。不同的数控机床需要设计专门的逻辑电路，可靠性差，功能和灵活性差。 1974
年美日等研究出了以微处理器为核心的数控系统，之后8位、16位、32位、64位的CNC被应用。
2、当前的数控系统：输入、运算、插补、控制功能等均由运动控制芯片完成；
3/30/2020
14
4.3 CNC装置的软件结构
1、CNC装置的软硬件界面（软硬件的功能界面） 2、CNC装置的软件系统特点(合理软件的主要内容) 3、CNC装置软件结构模式（软件的合理结构） 4、国际标准的软件结构（发展趋势、设计优势）
15
4.4 CNC装置的插补原理
1、CNC装置的插补原理 2、脉冲增量法直线插补 3、脉冲增量法圆弧插补 4、数字积分法直线插补 5、刀具补偿原理、进给速度控制、PLC
控功能，具有良好的“柔性”，可通过改变软件来更改或扩展功能。
2）CNC装置组成： 由硬件、软件组成，软件在硬件的支持下运行，二者缺一不可。
3）CNC装置控制内容： 对机床控制而言，主要有运动控制和逻控制两种基本形式。 a、运动控制：有位移、速度、加速度三要素及其组合控制，如：机床各伺
服轴的插补运动控制、速度控制、加减速控制、主轴速度控制、主轴定位控制、 主轴与进给轴的插补控制等。
2、并行处理的方法： 资源分时共享处理、资源重叠流水 处理 3、任务性质的划分：
4、软件结构模式：指系统软件的组织管理方式，即系统任务的
划分方式、任务调度机制、任务间的信息交换机制、系统集成方 法等。
三种模式：前后台型结构模式；中断型结构模式； 基于实时操作系统的结构模式

负载为指示灯的典型信号输出出电路（如P157图4.2.11）
大负载驱动输出电路（如P157图4.2.12）
③直流数字输入、输出信号的传送（如P157图4.2.13）
（五）可编程控制器 PC分类：一类是为实现数控机床顺序控制而专门设计 制造的“内装型”PC，另一类是技术要求、功能和参 数能满足数控机床要求的“独立型”PC。 内装型PC（如P159图4.2.14）
独立型（又称通用型PC，不属于CNC装置）PC特点： ①具有完整的功能结构，CPU及其控制电路、系统程序 存储器、用户程序存储器、输入/输出接口电路、与编程 机等外设通讯的接口和电源等； ②采用积木式模块化结构或笼式插板式结构，各种模块 做成独立的模块或印刷电路插板，具有易扩展、安装方 便等优点； ③独立型PC的输入、输出点数可以通过I/O模块或插板的 增减来增减或减少。
2、共享总线结构（如P162图4.2.15） 共享总线结构方案的优点：系统配置灵活、结构简单、容易实现、 造价低。 不足之处：会引起“竞争”，使信息传输率降低，总线一旦出现 故障，会影响全局。
总线仲裁两种方式：串行方式（如P162图4.2.16）、并行 方式（如P163图4.2.17）。
3、共享存储器结构（如P164图4.2.18）
双端口存储器结构（如P166图4.2.20）
微处理器共享存储器采用多端口结构的框图（如 P166图4.2.21）
数值检出器：将二进制数值变成脉冲宽度的线 路称为数值检出器。 方向辨别控制： 原理：数值变为脉宽之后，再经过两个由符号 位信号（ ）控制的与非门，就能辨别出它们 的方向，当数值为正时，符号为0。在二进制计 数器中，使用的是反码，故 ，正向矩形波信号 由G1输出；负值时，由G2输出。
比较放大器：
