H a r b i n I n s t i t u t e o f T e c h n o l o g y课程设计说明书课程名称：机械学基础课程设计设计题目：带式运输机传动装置院系：电气学院班级：设计者：学号：指导教师：设计时间：哈尔滨工业大学目录一课程设计题目 (1)二设计要求 (1)三设计步骤 (1)1.电动机的选择 (2)2.计算传动装置的总传动比i并分配传动比 (3)3.各轴的转速、转矩和功率 (3)4. 齿轮的设计 (4)5. 传动轴的设计 (6)6.滚动轴承的选择与校核 (9)7. 箱体结构的设计 (10)8. 润滑密封设计 (12)四参考资料 (13)课程设计说明书一.课程设计题目设计带式运输机传动装置（简图如下）1.设计条件：1）机器最短工作年限：每日两班工作制，预定使用期限8年，每两年大修一次。

2）卷筒效率为0.962.原始数据：二. 设计要求1.减速器装配图一张。

（三视图，0号图纸）2.绘制轴、齿轮、油标尺零件图各一张。

（3号图纸）3.设计计算说明书一份。

三. 设计步骤1、电动机的选择 1）选择电动机的类型按工作要求和工作条件选用Y 系列三相异步电动机。

2）选择电动机的容量经过计算，工作有效拉力为2727.3N 工作机的有效功率为 P d =FV/1000=2727.3×1.8/1000 =4.91KW由《机械设计课程设计》[1]可知：1η ：联轴器传动效率 0.99（弹性联轴器）2η：滚动轴承效率 0.993η ：齿轮传动效率 0.97 （8级精度一般齿轮传动）4η ：卷筒传动效率 0.965η ：V 带传动效率 0.96传动装置的总效率：850.0ηηηηηη5433221∑==所以电动机所需工作功率 kw P P wd 775.5850.0/91.4===∑η3）确定电动机转速工作机卷筒轴的转速为min /26.1562208.1100060d /100060r v n w =⨯⨯⨯=⨯=ππ 所以电动机转速的可选范围为：m in)27.3750~57.937(m in 26.156)24~6('r r n i n w d =⨯==∑综合考虑电动机和传动装置的尺寸、质量及价格等因素，为使传动装置结构紧凑，决定选用同步转速为1500min r 的电动机。

机械设计制造及其自动化专业课程介绍默认分类 2010-04-24 11:35:19 阅读61 评论0 字号：大中小订阅作者：船舶学院时间：2009-6-16 14:40:51“机电系统计算机控制”教学大纲(PUTER CONTROL OF ELECTRICAL MACHINE SYSTEMS)大纲编制：李哲教研室主任：李哲课程编码：课程名称：机电系统计算机控制教学性质：选修课适用专业：机械及近机类专业学时：30（26/4）学分：1.5一、课程的性质、目的与任务本课程是适应机电一体化的发展趋势而设立的，是机械设计制造及自动化专业的一门主干课程，主要讲述直流电机、交流电机控制系统，液压伺服控制系统和气压传动控制系统，通过这门课让学生掌握机电液气系统的设计和应用。

二、课程的基本要求本课程主要讲授内容有直流、交流电机的组成、原理、动态特性及其应用，液压伺服系统设计与气压传动系统设计；要求学生掌握机电液气系统的组成、分类，分析和设计；了解各自的特点和应用场合；具备分析机电液气系统和设计简单的机电液气系统的能力，为进一步学习深造和适应未来的工作奠定基础。

三、本课程与相关课程的联系与分工相关课程有：电工学、模拟电路、自动控制原理、液压传动；电工学、模拟电路、自动控制原理等课程作为本课程的基础课。

液压传动课程侧重于讲述液压传动系统，本课程侧重于液压控制系统。

四、教学大纲内容使用教材与参考教材1、使用教材：（骆涵秀主编机电控制 XX大学 2000年1月）2、参考教材：（李洪人液压控制系统国防工业）（邓星钟机电传动控制机械工业）（朱善君可编程控制器系统原理应用维护清华大学）五、教学大纲内容及学时分配第一章概述（2）本章主要内容有：分别用实例引出机电、液压、气动控制系统的整体组成，功能和特点；要求学生掌握机电液气系统的组成；了解机电液气系统的发展方向和选用原则。

第二章直流电机（4）本章主要内容有：直流电机的原理，动态特性分析和系统应用；要求学生掌握直流电机的机械特性和系统应用；了解直流电机的原理、组成。

介绍哈工大最好的书
哈尔滨工业大学作为国内知名高校，有很多优秀的教材和参考书，对于不同专业和课程都有相应的优秀教材。

例如，对于计算机专业考研，可以参考《数据结构与算法(第4版)》廖明宏等编著，这本书是高等教育出版社2007年11月出版的，被认为是计算机学科考研的经典教材之一。

另外，哈尔滨工业大学的思政方向的考研，可以参考《马克思主义基本原理》、《思想道德与法治》、《中国近现代史纲要》和《毛泽东思想和中国特色社会主义理论体系概论》等书，这些都是马克思主义理论研究和建设工程重点教材，由高等教育出版社2021年出版。

以上信息仅供参考，建议根据自身需求和实际情况选择适合自己的教材和参考书。

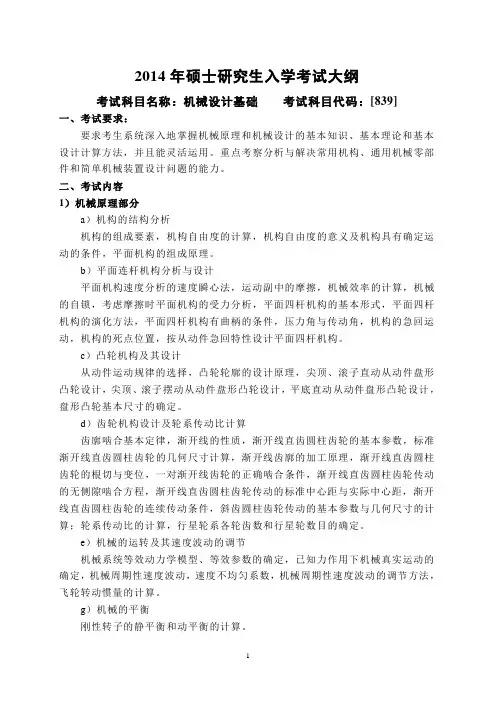

2014年硕士研究生入学考试大纲考试科目名称：机械设计基础考试科目代码：[839]一、考试要求：要求考生系统深入地掌握机械原理和机械设计的基本知识、基本理论和基本设计计算方法，并且能灵活运用。

重点考察分析与解决常用机构、通用机械零部件和简单机械装置设计问题的能力。

二、考试内容1）机械原理部分a）机构的结构分析机构的组成要素，机构自由度的计算，机构自由度的意义及机构具有确定运动的条件，平面机构的组成原理。

b）平面连杆机构分析与设计平面机构速度分析的速度瞬心法，运动副中的摩擦，机械效率的计算，机械的自锁，考虑摩擦时平面机构的受力分析，平面四杆机构的基本形式，平面四杆机构的演化方法，平面四杆机构有曲柄的条件，压力角与传动角，机构的急回运动，机构的死点位置，按从动件急回特性设计平面四杆机构。

c）凸轮机构及其设计从动件运动规律的选择，凸轮轮廓的设计原理，尖顶、滚子直动从动件盘形凸轮设计，尖顶、滚子摆动从动件盘形凸轮设计，平底直动从动件盘形凸轮设计，盘形凸轮基本尺寸的确定。

d）齿轮机构设计及轮系传动比计算齿廓啮合基本定律，渐开线的性质，渐开线直齿圆柱齿轮的基本参数，标准渐开线直齿圆柱齿轮的几何尺寸计算，渐开线齿廓的加工原理，渐开线直齿圆柱齿轮的根切与变位，一对渐开线齿轮的正确啮合条件，渐开线直齿圆柱齿轮传动的无侧隙啮合方程，渐开线直齿圆柱齿轮传动的标准中心距与实际中心距，渐开线直齿圆柱齿轮的连续传动条件，斜齿圆柱齿轮传动的基本参数与几何尺寸的计算；轮系传动比的计算，行星轮系各轮齿数和行星轮数目的确定。

e）机械的运转及其速度波动的调节机械系统等效动力学模型、等效参数的确定，已知力作用下机械真实运动的确定，机械周期性速度波动，速度不均匀系数，机械周期性速度波动的调节方法，飞轮转动惯量的计算。

g）机械的平衡刚性转子的静平衡和动平衡的计算。

2）机械设计部分a）螺纹连接螺纹及螺纹连接的基本知识，螺栓连接的预紧与防松，单个螺栓连接的强度计算，螺栓组连接的设计，螺栓连接的受力分析，提高螺栓组连接强度的措施。
