06jianzhoukao5电工基础

  • 格式：doc
  • 大小：51.50 KB
  • 文档页数：4

2008----2009上学期第三次间周考试卷 06电子《电工基础》 一、 填空题（每空1分，共20分） 1、已知一正弦交流电i=Sin(314t-4)A,则该交流电的最大值为 ,有效值为 ,频率为 ,周期为 ,初相位为 . 2、市用照明电的电压是220V，这是指电压的 值，接入一个标有220V、100W的白炽灯后，灯丝上通过的电流的有效值是 . 3、某正弦交流电，频率为50HZ，最大值为20A，初相位为-40°，此正弦交流电的瞬时值表达式为 。 4、如果某复杂电路有3个节点，3个网孔，5条支路，要采用支路电流法求解各支路电流，共应列出 个方程，其中节点电流方程 个，回路电压方程 个。 5、已知：u=311sin（628t+3）V，则U= ，f= ，初相位Ф= ，当t=0.1s时，交流电压的瞬时值等于 。
6、一个10F的电容存储有5J的能量，则该电容两端的电压
是__________。
7、电容和电感都是储能元件，电容存储的是__________能，
电感存储的是__________能。
8、在匀强磁场中，长0.2m的导线通过3A的电流时，受到的
作用力为0.12N，则磁场中的磁通密度为__________，导线长
度减为原来的一半时，磁感应强度为__________。
二、选择题。（每道题3分，共30分）
1、正弦交流电的三要素是指 （ ）
A、电阻、电感、电容 B、有效值、频率、初相
C、电流、电压、相位差 C、瞬时值、最大值、有效
值

2、已知交流电流的解析式为i=4Sin（314t-4）A，当它通过
R=2的电阻时，电阻上消耗的功率是
（ ）
A、 32 W B、 8W C、 16W D、10W
姓

名

班
级
学
号
考
号
密
封

线
2013-4-13

2
3、不是正弦交流电的表示法的是 （ ） A、解析式法 B、波形图表示法 C、相量图表示法 D、梯形图表示法 4、有两个正弦交流电，i1=311Sin（10πt+30°）A，i2=2202Sin（10πt-30°）A。则在这两个式字中两个正弦交流电相同的量是（ ） A、最大值和初相位 B、有效值和初相位 C、有效值和周期 D、周期和初相位 5、某灯泡上标有“220V、100W”字样，则220V是指 （ ） A、最大值 B、 瞬时值 C、有效值 D、 平均值 6、两个正弦交流电，i1=10Sin（314t+120°）A，i2=10Sin（314t-120°）A，它们的相位差是 （ ） A、0 ° B、20° C、 -120° D、 240° 7、知一交流电流，当t=0时的值i0=1A，初相位为30°，则这个交流电的有效值为 （ ） A、0.5A B、 1.414A C、 1A D、 2A
8、频率为50HZ的正弦交流电在20ms内会改变方向 次。
A、一次 B、两次 C、五十次 D、一百次
9、将容量为100μF、耐压300V和容量300µF、耐压200V的
两个电容器并联使用时，其耐压值是 。
A、100V B、200V C、300V D、500V
10、永久磁场的材料是 。
A、铜或铝 B、矩磁材料 C、软磁材料 D、硬磁材料
三、判断题。（每小题2分，共30分）
1、将“220V、60W”灯泡接在110V电源上，其实际功率为30W.
（ ）
2、周期、频率、角频率都是表示正弦交流电变化快慢的物理
量。（ ）
3、只要是正弦量就可以用相量图的方法进行加减运算（ ）
4、电阻并联电路中的电流分配与被并电阻的大小成正比（ ）
5、电压的正方向是电位升高的方向 。 （ ）
6、不同频率的正弦信号不能比较相位差。 （ ）
2013-4-13
3
7、耐压为220V的电容器，可以接到220V的市电上使用。 （ ）
8、用电器铭牌上所标出的电压、电流均为最大值 （ ）
9、正弦交流电的三要素是指：有效值、频率、周期 （ ）
10、测得交流电的数值是平均值 （ ）
11、穿过线圈的磁通量越大，则产生的感应电动势越大（ ）
12、磁感线是存在于磁场中的一种曲线，曲线上每一点的切线
方向都与该点磁场方向相同。（ ）
13、n 个相同的电容器 C0串联，其等效电容 C=nC0。（ ）
14、万用表的表头只允许通过直流电流。 （ ） 15、对于实际生活中的电源来说，它们既有电动势又有电压，并且数值相等。（ ） 四、计算题。（30分） 1、如图，已知R1=R4=5Ω,R2=1Ω,R3=10Ω,E1=10V,E2=6V,求各支路电流.(12分)

2如图所示，金属轨道上有一铜棒ab，有效长度为L=2m，它以
均匀速度V=20m/s沿轨道向左运动，B=5T，求该铜棒两端感应

R
4

R
3

R
2

R1 E
1

E
2

姓
名
班
级
学
号
考
号

密
封

线
2013-4-13

4
电动势的大小和极性。（8分） 3、已知u1=102sin（100t+60°）V，u2=102sin（100t+ 30°）V，试用相量图法求这两个电压的和u=u1+u2。（10分）

五、技能分析题。（10分）
试画出实验室判断无极性变压器的电路图，简要说明判断过
程。

XXXXXXXXXXXXXXX
XXXXXXXXXXXXXX

XXXXXXXXXXXXXXX
XXXXXXXXXXXXXX

XXXXXXXXXXXXXXX
XXXXXXXXXXXXXX

a

b

合集下载

电工基础考试题-含答案

电工基础考试题-含答案

一单选题（60题）单选都是A，可以删点42-53单选题。

1 HK系列开启式负荷开关用于控制电动机的直接起动和停止时，应选用额定电流不小于电动机额定电流的（A ）倍的三极开关。

A 3 B 1.5 C2 D 42 HH系列封闭式负荷开关属于（A） A 非制动切换电器 B 自动切换电器C 无法判断D 以上都不是3 按下复位按钮时，其（A ）A 常闭触头先断开 B 常开触头先闭合 C 两触头同时闭合 D 两触头同时断开4 按钮冒的颜色和符号标志用来（ A ）。

A 区分功能 B 注意安全C引起警惕 D 以上都不是5 交流接触器的铁心端面装有短路环的目的（A ）。

A 减小铁心振动 B 增大铁心磁通 C 减缓铁心冲击 D 以上都不是6 热继电器主要用于电动机的（ A ）。

A 过载保护 B 短路保护C欠压保护 D 零压保护7 热继电器在使用时，其热元件应与电动机的定子绕阻（A ）。

A 串联 B 并联 C 既可以串联也可以并联 D 以上都不是8 具有过载保护的接触器自锁控制线路中，实现短路保护的电器是（A ）。

A 熔断器 B 热继电器 C 接触器 D 以上都不是9 在接触器连锁的正、反转控制线路中，其联锁触头应是对方接触器（）。

A 常闭辅助触头 B 主触头 C 常开辅助触头 D 以上都不是10 交流接触器操作频率过高会导致（ A ）过热 A 线圈 B 铁心 C 触头 D 外壳11 空气阻尼式时间继电器调节延时的方法是（） A 调节进气孔大小 B 调节释放弹簧的松紧 C 调节铁心与衔铁间的气隙长度 D 以上都不是12 一般情况下，可通过调节（)来整定过电流继电器的动作值。

A 反作用弹簧的反作用力 B 线圈圈数 C 铁心与衔铁的距离 D 以上都不是13 当通过欠电流继电器线圈的电流降低到额定电流的（）时，继电器即释放复位。

A 20%B 65%C 90%D 85%14 交流接触器在线圈电压不小于（）Un时也能正常工作 A 85% B 20% C 65%D 90%15 在Y系列三相笼型异步电动机，工作最高环境温度为40℃，温升80℃，选用（）型号漆包线较合适 A QZ B QF C QQ D QY16 三相电动机△型接时，每个绕组两端的电压为（）。

电工类基础考试题及答案

电工类基础考试题及答案

电工类基础考试题及答案一、单项选择题（每题2分，共10题）1. 电流通过导体时，导体两端的电压与电流的比值称为（）。

A. 电阻B. 电导C. 电势D. 电动势答案：A2. 欧姆定律描述了电压、电流和电阻之间的关系，其公式为（）。

A. V = IRB. I = VRC. R = VID. V = RI答案：A3. 在电路中，如果电阻值增加，电流将（）。

A. 增加B. 减少C. 保持不变D. 不确定答案：B4. 交流电的周期性变化中，一个完整的正弦波形从零点开始到下一个零点的时间称为（）。

A. 频率B. 周期C. 振幅D. 相位答案：B5. 电路中，电容器的主要作用是（）。

A. 储存电荷B. 储存能量C. 阻止电流D. 储存电压答案：A6. 以下哪种元件不是纯电阻元件（）。

A. 电阻器B. 电容器C. 电感器D. 导线答案：B7. 电路中的功率因数是指（）。

A. 电压与电流之间的相位差B. 有功功率与视在功率的比值C. 电压与电流的比值D. 电流与电压的比值答案：B8. 星形连接的三相电路中，线电压是相电压的（）倍。

A. 1B. √2C. √3D. 2答案：C9. 电路中，电感器对交流电的阻碍作用称为（）。

A. 电阻B. 电抗C. 阻抗D. 感抗答案：D10. 电路中，当电流通过电感器时，会产生（）。

A. 电压B. 磁场C. 电场D. 电阻答案：B二、多项选择题（每题3分，共5题）1. 以下哪些因素会影响电阻的大小（）。

A. 材料B. 长度C. 横截面积D. 温度答案：ABCD2. 交流电路中的功率类型包括（）。

A. 有功功率B. 无功功率C. 视在功率D. 功率因数答案：ABC3. 以下哪些元件属于被动元件（）。

A. 电阻器B. 电容器C. 电感器D. 二极管答案：ABC4. 电路中的三种基本连接方式包括（）。

A. 串联B. 并联C. 星形D. 三角形答案：ABD5. 以下哪些因素会影响电容器的电容值（）。

电工5级复习题含答案

电工5级复习题含答案

电工5级复习题含答案一、单选题（共84题，每题1分，共84分）1.通电直导体在磁场中所受力方向,可以通过()来判断。

A、楞次定律B、右手定则、左手定则C、右手定则D、左手定则正确答案：D2.收音机发出的交流声属于()。

A、气体动力噪声B、机械噪声C、电磁噪声D、电力噪声正确答案：C3.测定电动机绕线组冷态直流电阻时,大于1Ω可用()。

A、单臂电桥B、摇表C、双臂电桥D、接地摇表正确答案：A4.速度继电器的弹性动触片调整的规律为，将调整螺钉向下旋，弹性动触片弹性增大，速度()时继电器才动作。

A、较低B、为零C、较高D、不变正确答案：C5.职业道德与人的事业的关系是()。

A、缺乏职业道德的人往往更容易获得成功B、没有职业道德的人不会获得成功C、事业成功的人往往具有较高的职业道德D、有职业道德的人一定能够获得事业成功正确答案：C6.一电压有效值为U1的正弦交流电源经过单相半波整流后的电压有效值U2为()。

A、U2=0.9U1B、U2=U1C、U2=1.2U1D、U2=0.45U1正确答案：D7.()导线的连接剥去适当长度的绝缘层，用钳子把各导线逐根拉直，再将导线顺次散开成30°伞状。

A、多股铜B、七股铜C、七股铝D、多股铝正确答案：A8.CA6140型车床的调试前准备时,测量线路对地电阻是否大于()兆欧。

A、0.5B、1C、2D、3正确答案：D9.三极管组成放大电路时，三极管工作在()状态。

A、饱和B、截止C、放大D、导通正确答案：C10.行程开关应根据控制回路的额定电压和()选择开关系列。

A、直流电流B、交、直流电流C、交流电流D、电流正确答案：D11.JY1型速度继电器触头额定电压380V，触头额定电流2A，额定工作转速100—3000r/min,允许操作频率()30次/h。

A、大于等于B、大于C、小于D、小于等于正确答案：C12.电流流过负载时，负载将电能转换成()。

A、机械能B、热能C、光能D、其他形式的能正确答案：D13.控制回路相互协调需()时，选用晶体管时间继电器。

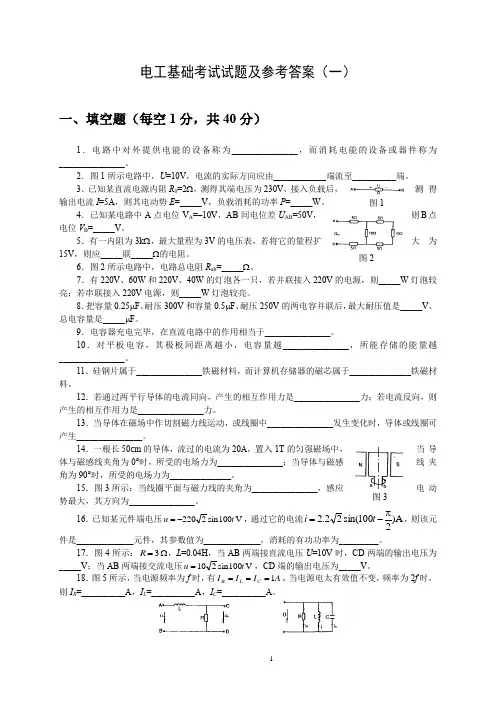

电工基础试题及参考答案(一)
