外国语学校弱电工程初步设计方案

  • 格式：doc
  • 大小：1.34 MB
  • 文档页数：89

外国语学校弱电工程 初步设计方案 目 录 1. 概述 2. 院区安保系统 2.1电视监控 2.2防盗报警 2.3出入口管理系统 2.4电子巡更系统

3. 背景音响和紧急广播系统

4. 共用天线及卫星电视系统 5. 综合布线系统 6. 院区计算机网络系统 7. 数字程控交换机系统 8. 视频点播系统 9. 学院信息管理系统 10. 资源管理系统 第一章 概 述 一． 工程概况 某外国语学校位于浙江某，学校为给学生提供一个舒适、安全的学习环境及先进的教学方法，决定在弱电工程中建设如下系统，以满足21世纪现代化教学的需求。

二． 弱电系统实施架构 1. 校园安保系统 2. 背景音响及紧急广播系统 3. 数字程控交换机系统 4. 综合布线系统 5. 校园计算机网络系统 6. 视频点播系统 三． 客户需求分析 随着现代化技术的发展，人们对安全、舒适、高速、便捷的要求越来越高；信息及通信技术的发展，又为人们提供了各项先进的通迅手段。某外国语学校正在的这样一个科技高速发展的前提下建设的，其弱电系统的建设更应该充分适应并满足目前科技技术发展的需要。本方案将在安保、背景音响、程控交换机、计算机网络以及各项功能软件等方面进行设计，使某外国语学校建设成为具有先进的教学硬件设施、高速的信息传输系统以及严密的安保措施的一流寄宿制学校。 在以下各章中，本方案将详细介绍各系统的组成、工作原理及设备选型。 第二章 院区安保系统初步设计方案

某外国语学校校区安保系统应包含：①电视监控系统；②防盗报警系统；③出入口管理系统；④巡更系统。各系统主要功能如下： 1. 电视监控系统的功能： 1） 图像信号的分配、切换、记录、重放与检索； 2） 摄像机、监视器、字符发生器、时间发生器同步； 3） 与相关系统连动集成； 4） 该系统采用目前国际知名产品，稳定性强，性能优越；

2. 防盗报警系统的功能： 1） 在校园内建立若干防区； 2） 对各防区进行手动或自动撤/布防； 3） 各防区撤/布防时间的设定； 4） 与电视监控系统进行报警连动； 5） 当有非法侵入情况时进行声光报警； 6） 具有与公安报警中心直接联网功能。.

3. 出入口管理系统的功能： 1) 对重要办公室、机房、公寓及主要出入口设置门禁管理； 2) 校内人员每人具有一张复合式IC卡； 3) 每张卡具有不同访问权限及访问时限，可访问不同地点； 4) 控制系统能够实时记录出入事件； 5) 具有独立的IC卡授权系统。 4. 巡更系统的功能： 1） 出入口管理的读卡机可作为巡更系统的信息点； 2） 执勤人员每人有一张具有唯一标识的IC卡； 3） 管理人员可根据情况设置巡更路线及巡更时间； 4） 若执勤人员没有按顺序刷卡，则管理人员可通过控制主机及时发现； 5） 若执勤人员没有在规定时间内刷卡，则管理人员可通过控制主机及时发现。

二．客户需求分析 某外国语学校同一般的智能大厦和智能住宅要求不同，电视监控应以学校的主要出入口、重要办公室及机房门前等地为重点，以安装黑白高清晰度摄像机为主，同时通过数字视频处理设备进行多画面集中方式录像。闭路电视监控的控制系统应用扩充性兼容性良好的矩阵视频系统，便于今后系统的扩充。 防盗报警系统主要在校园周界、各重点要害部门及夜间不应有人员进出的区域安装各种红外或微波探测器及红外对射探测器等。可分防区在特定时间段内对特定区域实行封锁，并能手动/自动布防及撤防，有效保证重要部门的安全。 电子巡更系统主要在重要区域、通道及部门所设置的读卡机，按照指定的线路和时间进行夜间巡逻。系统应具有控制级别设定、身份识别、及时记录巡更地点、线路及时间的功能。管理人员可实时了解执勤人员的行动，不但方便地管理了执勤人员的工作，而且有效地保证了执勤人员的人身安全。 三． 系统设计依据及原则 1. 系统设计依据：  某外国语学校的建筑平面图及甲方提出的建设要求  《民用建筑电气设计规范》 JGJ/T16-92  《电气装置安装工程施工及验收规范》 GB50254-50259-96  《民用闭路电路系统设计规范》 GB50198-94  《涉外建设项目安保电视系统设计规范》 DBJ08-16-99  《智能建筑设计标准》 DBJ08-47-95  《安全防范工程程序和要求》 GA/T75-94

2. 设计原则： 针对某外国语学校安保系统的实际情况，本设计方案遵从以下设计原则： 2.1 先进性： 在满足用户基本需求的前提下，选用本行业最优秀的产品，以确保某外国语学校安保系统在21世纪投入使用时，能体现较高科技水平，且在今后较长一段时间能够适应科技发展的需要。

2.2 可靠性： 系统设备采用目前国际上安保行业中的知名企业的著名品牌，在国内外工程建设中已被广泛采用，技术成熟、性能可靠，具有良好的售后服务体系。 2.3 兼容性： 该系统作为智能化系统的重要组成部分，要与其他安保子系统设备有较好的兼容，才能使整个安保系统最大限度地发挥其强大的功能。本系统还溶入整个建筑的智能化管理系统以满足各系统联网要求，提供符合国际标准的通信接口及协议，以便业主进行智能系统集成及扩容。

2.4 可扩充性： 系统主要控制设备均为模块化或集散式系统设计，通过加入扩展模块能方便的实现系统容量的扩充，具有很强的灵活性以适应项目进一步发展的需要。

2.5 合理性： 本方案的设计在达到功能的基础上进行了优化组合，以期使方案更加合理，功能更加完善。

2.6 经济性： 本方案充分考虑实用经济性，在保证系统功能的前提下，精心进行设备选型，力争以最优的性能价格比达到同等功能水平。 3.系统介绍 3. 1闭路电视监控系统 1). 系统指标  水平清晰度：黑白图像不低于400线,彩色图像不低于270线  灰度等级：不低于8级。  图象质量：不低于4级(主观评价,按5级损伤标准)。  视频输出幅度：1.0Vp-p3dB，(复合视频信号) 。  系统信噪比：不低于37dB。

2).系统组成 闭路电视监控系统的主要功能,是辅助保安系统对校园内现场实况进行实时监视。 本系统主要采用AD公司产品组成。设有16台摄像机，1层7个出入口采用5台黑白摄像机AD/NTK ADC660X，其中3台球形摄像机；2层至4层走廊各安装4台黑白摄像机AD/NTK ADC660X，摄像机防护罩采用台湾LILIN PIH-5011防护罩；16画面处理器选用美国AD公司的AD/NTK ADV1487-16X-20黑白十六画面处理器，处理16个摄像机，并配以AD/NTK ADS2150KBx32-5矩阵控制器；录像机选用2台PHILIPS TL24A 录像机，监视器选用日本TOYANI公司的21”黑白监视器TM-2100B 2台。

摄像机分布统计表 序号 摄像机编号 位置 范围 摄像机型号 1 1＃-2＃ 1层侧边门处 侧门及侧面楼梯 AD/NTK ADC660X 2 3＃-5＃ 1层3个门厅（球形） 3个门厅 AD/NTK AD615LS-1 3 6＃-8＃ 2层四个角 2层走廊 AD/NTK ADC660X 4 9＃-12＃ 3层四个角 3层走廊 AD/NTK ADC660X 5 13＃-16＃ 4层四个角 4层走廊 AD/NTK ADC660X

3).工作原理

16个摄像机拍摄的图像信号直接送入十六画面处理器，处理器后接2个21”彩色监视器和2个录像机，并环接到矩阵切换/控制器。

4).主要设备介绍 (1) 黑白摄像机: AD/NTK ADC660X  采用最先进技术达到高清晰,水平清晰度大于570电视线  逆光补偿和强光压缩技术，能拍摄强反差的场景  市电－/线路－锁相和同步锁相多种同步方式

(2) 黑白十六画面处理器 ADV1487-16X-20 可以同时进行录像和多画面监视，在实况、录像重放时，可以单图像满屏、同屏16画面图像、全画面切换处理。它能在一秒钟内将16幅图像全部记录一遍, 在跟踪的同时,经过图像帧处理器将视频信号送到与之配套使用24小时长时间录像机作记录, 同时将图像显示在监视器上。可通过外部报警触发进入单画面显示并实时录像。

(3) 21”黑白监视器 TOYANI TM-2100B  水平分辨率： 700线 (4）矩阵切换/控制器 ADS2150KBX32-5  32路视频输入，5路视频输出  键盘/接收器控制时间20ms  设置信息可存储至少5年  屏幕显示内容有：日期/时间、视频输入号、视频输入标题、监视器状态

3.2 防盗报警系统 某外国语学校防盗报警系统的功能是，当非法者进入安全防范区域时，安保中心终端会得到报警信号。在教学楼的周界安装主动红外双射探测器。在设定的时间区域内对上述区域实施封锁，当有活动目标进入防范区域或触动探测器时探测器将向系统中心发出报警信号。 系统的报警一般分为二个级别。二级报警为周界各设防区域对安保中心的报警。一级报警为学校安保中心对区公安110报警。安保中心保安人鉴别为紧急事件即按动按钮，向区110报警。

1).一级报警方框图：

设备选用：一级报警选用美国C&K 238。 紧急按钮 防盗控制/通讯主机 市电话网 区域报警中心

合集下载

学校弱电方案

学校弱电方案

1.项目实施：严格按照设计方案进行施工，确保工程质量。
2.工程监理：对施工过程进行全程监理，确保工程进度、质量及安全。
3.系统验收：项目完成后，组织专家进行验收，确保系统满足设计要求。
4.培训与售后服务：对学校相关人员提供技术培训，确保系统正常运行。提供完善的售后服务，解决使用过程中遇到的问题。
五、合法合规
3.安全性：遵循国家信息安全标准，确保系统数据安全，防止非法侵入。
4.可扩展性：系统具备良好扩展性，为学校未来发展留有足够空间。
三、系统设计
1.网络系统
-核心层：采用双核心交换机，实现负载均衡及冗余备份，确保网络稳定运行。
-汇聚层：配备高性能交换机，提供高速数据传输，满足教学楼、宿舍、办公区等区域需求。
-接入层：采用无线AP及有线接入设备，实现校园内全方位网络覆盖。
2.电话系统
-采用数字程控交换机，实现语音通信、虚拟总机、语音信箱等功能。
-提供内外线接入，实现统一通信管理，降低通信成本。
3.安防监控系统
-采用高清网络摄像头，实现校园重点区域实时监控。
-配备视频存储设备，实现视频录像、回放、检索等功能。
（3）网络架构：采用星型拓扑结构，实现校园内各建筑物之间的互联互通。
2.电话系统
（1）设计原则：满足学校通信需求，提高通信效率，降低通信成本。
（2）设计内容：采用数字程控交换机，实现内外线电话接入。设置虚拟总机、语音信箱等业务功能，提高通信便捷性。
3.监控系统
（1）设计原则：确保校园安全，提高监控覆盖范围，实时掌握校园动态。
第2篇
学校弱电方案
一、项目概述
为适应现代教育信息化发展需求，提升学校教育教学质量及管理水平，保障校园安全，特制定本学校弱电方案。本方案将围绕学校实际需求，构建一套集成化、智能化、高可用性的弱电系统。
学校弱电方案

学校弱电方案

学校弱电方案学校弱电方案项目背景随着信息技术的快速发展，学校的各项管理和教育工作也越来越依赖于弱电设备。

弱电方案是指学校内部网络、电信及其他弱电设备的规划、布线、安装和调试工作。

在学校的弱电方案中，设备包括但不限于计算机、网络设备、电话设备、监控设备、声音设备等。

弱电方案初步规划为了满足学校日益增长的信息化需求，一个完善的弱电方案是必要的。

以下是学校弱电方案的初步规划：网络设备规划学校的弱电网络是学习和工作的重要环境。

为了保证网络的稳定性和扩展性，需要规划以下网络设备：- 交换机：安装一台核心交换机，连接整个校园的各个子网，提供高速稳定的互联网络- 路由器：设置多个路由器以实现不同楼栋、宿舍楼等区域的网络隔离和互联- 无线接入设备：安装多个无线路由器和无线接入点，为师生提供无线网络覆盖- 防火墙：为了保护学校内部网络的安全，需要安装防火墙设备并进行相关设置电话设备规划学校的电话系统是保障学校教务、校务工作的重要通信手段。

为了提升电话系统的效率和稳定性，可以规划以下电话设备：- 电话交换机：安装一台电话交换机，实现学校内部电话的互联互通- 话机：配置一定数量的话机，供教职员工使用- 语音信箱：设置语音信箱功能，方便留言与接收留言- 电话会议室：配置电话会议室设备，方便远程会议监控设备规划为了加强学校安全管理和保障师生安全，需要安装监控设备。

可以规划以下监控设备：- 摄像头：安装多个高清摄像头，布置在学校的重要位置，实现对学校内部的全方位监控- 录像设备：搭建录像设备，实时记录和存储监控画面- 告警系统：配备告警设备，当有异常情况发生时，自动触发报警，保障学校安全其他弱电设备规划除了上述设备外，学校的弱电方案还可以包括以下设备的规划：- 服务器：提供网络存储和应用服务，实现高效的教学和管理- 网络打印机：安装网络打印机，方便师生打印并实现打印管理- 电子阅览室：搭建电子阅览室，为师生提供电子资源的阅读和借阅- 录音设备：配置录音设备，方便教学活动和会议的记录弱电方案实施弱电方案的实施需要经过详细的规划和设计，并依照实际情况进行布线和安装。

小学弱电工程初步设计方案

小学弱电工程初步设计方案

小学弱电工程初步设计方案小学弱电工程初步设计方案为了满足小学建筑中弱电技术的需求，我们设计了一份初步的弱电工程方案。

该方案基于小学实际情况，考虑了现代化管理、科技进步与经济效益等方面的要求，旨在提供一个完美的、高效的网络和电信系统。

一、网络系统1.1 选用设备：为了保证网络速度与质量，我们选择了品质上乘、同时价格适宜的路由器、交换机和光纤等标准器材。

我们选择了华为、交换机和华三、路由器作为该校主要网络设备。

1.2 布线设计：为了保证网络的稳定性，我们将使用CAT6E的网络布线，将CISCO的交换机和光纤直接连接起来，以保证全校数据可高速传输，并且在学校网络连通时出现极少的数据包延迟。

1.3 网络接入：为保证网络质量，我们配置了4个无线AP，将小学的网络信号扩大至超过500平方米。

1.4 管理维护：针对网络管理维护，我们会配置网络服务端和防火墙，对不属于学校的未知访问者进行筛选，并对网络用户进行备份，以便数据信任问题的处理。

二、电信系统2.1 选用设备：我们将选择高质量、高效率的电信设备，确保小学的电信需求。

我们差异化地选择与华为、中兴、爱立信等知名厂家合作，以确保设备坚固、稳定、坚若磐石，保证可用性和稳定性，同时保证校内的所有通信全程安全可靠。

2.2 布线设计：为了保证校内的通讯质量，我们将使用具有双绞线技术的电缆网络进行布线，网络速率会达到100Mb/s，保证了接收和发送信息的速度。

使用全芯光缆，与膜拜光纤的性能和质量同一水准，数据传输速度非常高效，几乎等于零延迟性。

2.3 电话系统设计：我们选择了一种高品质的VoIP电话来代替传统的电话系统。

VoIP电话的质量更好，声音更清晰，而且使用更方便。

同时,它的系统管理程序也更加高效。

我们已经规划好IP电话的布局和各个扩展，为学校的通信系统特别设计了24个分机和14个扩展线，并且最高可支持64个分机，以满足校内各重要部门的需求。

2.4 网络报警系统：我们还会配置一套网络报警系统，确保校内所有通讯的安全以及隐私问题。

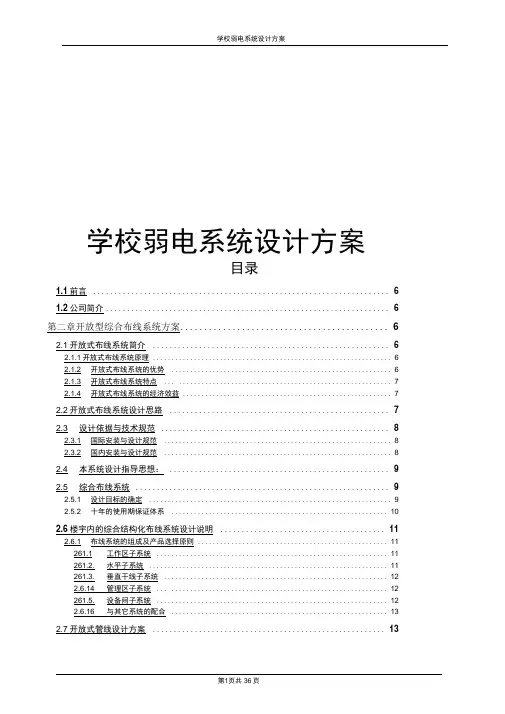

学校弱电系统设计方案
