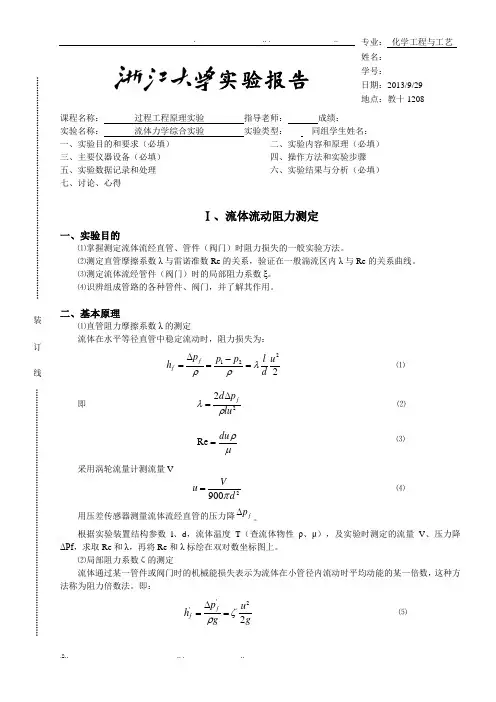

. .. . ..实验报告课程名称： 过程工程原理实验 指导老师： 成绩：_________________ 实验名称： 流体力学综合实验 实验类型：___ __同组学生姓名： 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得Ⅰ、流体流动阻力测定一、实验目的⑴掌握测定流体流经直管、管件（阀门）时阻力损失的一般实验方法。

⑵测定直管摩擦系数λ与雷诺准数Re 的关系，验证在一般湍流区内λ与Re 的关系曲线。

⑶测定流体流经管件（阀门）时的局部阻力系数ξ。

⑷识辨组成管路的各种管件、阀门，并了解其作用。

二、基本原理⑴直管阻力摩擦系数λ的测定流体在水平等径直管中稳定流动时，阻力损失为：2122ff p p p l u h d λρρ∆-=== ⑴即 22fd p lu λρ∆=⑵Re du ρμ=⑶采用涡轮流量计测流量V2900Vu d π=⑷用压差传感器测量流体流经直管的压力降f p ∆。

根据实验装置结构参数l 、d ，流体温度T （查流体物性ρ、μ），及实验时测定的流量V 、压力降 ΔPf ，求取Re 和λ，再将Re 和λ标绘在双对数坐标图上。

⑵局部阻力系数ζ的测定流体通过某一管件或阀门时的机械能损失表示为流体在小管径内流动时平均动能的某一倍数，这种方法称为阻力倍数法。

即：'2'2ffp u h g gζρ∆== ⑸ 专业： 化学工程与工艺 姓名： 学号：日期：2013/9/29 地点：教十1208装订线故'22fpuζρ∆=⑹根据连接管件或阀门两端管径中小管的直径d，流体温度T（查流体物性ρ、μ），及实验时测定的流量V、压力降ΔPf ’，通过式⑸或⑹，求取管件（阀门）的局部阻力系数ζ。

三、实验装置与流程实验装置如下图所示：1、水箱2、离心泵3、压差传感器4、温度计5、涡轮流量计6、流量计7、转子流量计8、转子流量计9、压差传感器10、压差传感器11、压差传感器12、粗糙管实验段13、光滑管实验段14、层流管实验段15、压差传感器16、压差传感器17、局部阻力18、局部阻力图1 实验装置流程图装置参数：名称材质管内径/mm 测量段长度/mm光滑管不锈钢管21 1000粗糙管镀锌铁管22 1000局部阻力闸阀22 640局部阻力截止阀21 620四、实验步骤⑴首先对水泵进行灌水，然后关闭出口阀，打开电源，启动水泵电机，待电机转动平稳后，把泵的出口阀缓缓开到最大。

流体力学及气体动力学综合实验实验报告册（二）班级姓名学号成绩西北工业大学动力与能源学院2015年11月实验三沿程损失实验一、实验目的1、验证沿程水头损失与平均流速的关系。

2、掌握管道沿程阻力系数λ的测量方法。

二、实验设备实验设备为沿程损失实验装置，其主要由恒压水箱、进水阀、出水阀、测压计、接水盒以及自循环供水箱等部件组成，如图3-1所示。

接水盒图3-1 沿程损失实验原理图三、实验原理四、实验方法与步骤1． 确定出水阀完全开启，进水阀半开启。

启动水泵，排出实验管道、测压计中的气泡。

2． 逐渐开启进水阀，稳定2~3分钟，观测各个测压计中液面液高，并用体积法或称重法测定流量。

每次测量流量的时间应大于10秒。

3． 调整流量，继续测量，直至进水阀全开。

4． 如此测量10次以上，其中层流流动时测量3~5次。

5． 每次实验均要测量温度。

6． 实验完毕，先关闭进水阀，然后关闭出水阀，并切断电源，整理实验现场。

五、实验成果及要求实验台号No1.记录计算有关常数：管径d = cm ，管长l = cm ， 水温t = ℃，水的密度3______/kg m ρ=。

运动粘度621.7751010.03370.000221t t υ-⨯==++2/m s2．实验数据记录与计算六、实验分析与讨论:1.什么是沿程损失，影响沿程损失的因素有哪些？2.沿程损失系数 与雷诺数Re之间有什么关系，请采用经验公式验证所计算得到的沿程损失系数。

实验四局部损失实验一、实验目的1、掌握管路中测定局部阻力系数的方法。

2、通过对圆管突扩局部阻力系数和突缩局部阻力系数的经验公式的实验验证与分析，熟悉用理论分析法和经验法建立函数式的途径。

3、加深对局部阻力损失机理的了解。

二、实验装置实验设备为局部损失实验装置，其主要由恒压水箱、出水阀、测压计、接水盒以及自循环供水箱等部件组成，如图4-1所示。

实验管道具有突扩与突缩段，在突扩与突缩段前后设置有测压计，用来测量突扩与突缩所造成的压力损失。

《工程流体力学》阀门局部阻力系数的测定实验【实验目的】（1）测定阀门不同开度时：全开，<30o , <45o 三种的阻力系数。

（2）掌握局部阻力系数的测定方法。

【实验装置】在流体力学综合实验台中，雷诺实验涉及的部分有阀门阻力实验管、上水阀、出水阀，水泵和计量水箱等，时间及温度可由显示面板直接读出。

【实验原理】对Ⅰ,Ⅳ两断面列能量方程式，可求得阀门的局部水头损失与两段(L1+L2)长度上沿程水头损失之和，用hw 1表示，则有：1411/)(h g P P h w ∆=-=ρ同理对Ⅱ,Ⅲ两断面列能量方程式，可求得阀门局部水头损失与L1+L2长度上的沿程水头损失之和，用hw 2表示：2322/)(h g P P h w ∆=-=ρ所以阀们的局部水头损失ξh 应为 122h h h ∆-∆=ξ 亦12222/h h g ∆-∆=⋅μξ 所以阀门的局部阻力系数应为：212/2)2(μξg h h ⋅∆-∆=式中：μ为管道断面的平均流速。

【实验步骤】（1）本实验共进行三组实验，阀门全开，<30o , <45o（2）开启进水阀门，是压差达到测压计可测量的最大高度。

（3）测读压差，同时用体积法测量流量。

（4）每组各个实验点的压差值不要太接近。

（5）变换阀门开启角度重复上述步骤。

（6）绘制)(ξf a =曲线。

【实验数据记录】1、记录有关常数实验装置台号_____________，阀门形式__________, 水温______________ 管外径_____________，管道壁厚______________2、实验数据表6-1 阀门局部阻力系数实验数据表。

流体力学实验指导书(新版)(总24页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《水力学》实验教学指导书及报告姓名：班级：学号：唐山学院土木工程系序言水力学是应用性较强的专业技术基础课。

从学科的发展来看，水力学属于技术基础学科，实验方法和实验技术是促进其发展的重要研究手段。

由于流体运动的复杂性，水力学的研究及应用就更加离不开科学实验，其发展很大程度上取决于实验技术的进步。

因此，水力学实验是巩固和加深理论知识的学习、探求流体运动规律、解决工程实际问题的重要环节，通过实验教学，掌握各种实验方法，规范操作，提高实验技能。

一、实验教学目的：（1）观察流动现象，增强感性认识，提高实验分析能力。

（2）根据实测资料验证水力学基本理论，以加强和巩筑理论知识的学习。

（3）学会使用基本的测量仪器，掌握测量技术。

（4）培养分析实验数据，整理实验成果和编写实验报告的能力。

（5）培养严谨踏实的科学态度和合作精神，为未来进行研究和实际工作打下基础。

二、实验教学要求：（1）每次实验前，预习教材中有关内容及实验指导书，了解本次实验的目的、原理、步骤和所要验证的理论。

（2）认真听取指导教师讲解，弄清实验方法和步骤后，方能动手实验。

（3）实验中，应注意观察实验现象，细心读取实验数据，并做相应的记录，原始数据不得任意修改。

（4）实验小组内每位学生亲自动手、相互配合、共同完成实验。

（5）实验态度严肃、方法严密，一丝不苟进行操作。

（6）实验完毕应清理设备及实验室，实验设备摆放整齐。

三、实验报告要求：（1）实验报告是实验资料的总结、是实验的成果。

通过完成实验报告，可以提高分析问题的能力，要求必须独立完成并按规定时间交给指导教师。

（2）实验报告一般包括以下几项内容：①班级、姓名、同组人及实验日期。

②实验名称及实验目的。

③实验原理。

④实验装置简图及仪器。

⑤流动现象的描述及实验原始记录。

⑥计算实验结果。
