二、断点组合
在单井剖面上确定了断点，只能说明钻遇了断层，还不能确切 掌握整条断层的特征。在多断层地区，几口井都钻遇了几个断点， 哪些断点属于同一条断层?几条断层之间的关系如何?这些都需要对 断点进行研究。把属于同一条断层的各个断点联系起来，全面研究 整条断层的特征，这项工作称为断点组合。 (1)断点组合的一般原则 在组合并间断点时，应遵循如下基本的原则： 1)各并钻遇的同一条断层的断点，其断层性质应一致，断层面产状 和铅直断距应大体一致或有规律地变化。 2)组合起来的断层，同一盘的地层厚度不能出现突然变化。 3)断点附近的地层界线，其升降幅度与铅直断距应基本符合，各井 钻遇的断缺层位应大体一致或有规律地变化。 4)断层两盘的地层产状要符合构造变化的总趋势。
3 2 1
562 1234 400
312 1025 400
250 205 0
1.80 1.20 1.00
4．断层封闭性研究
断层对油气具有双重作用，一是能阻挡油气运 移，形成油气圈闭，它是油气藏的天然边界；二是 成为油气运移的通道或注水开发时的水窜通道。 即使是同一条断层，在它活动时期通常是开启 性的，形成期后由于上覆地层的压实或其他作用， 可以转化为封闭性。因此，研究断层的封闭性，无 论在理论上，还是在油气勘探与开发的实践中，都 是十分重要的。
3．断层形成时期和发育历史的研究
断层形成的相对时期是根据被它切割的地层、岩体的时代关系
来确定的。断层总是形成于被错断的最新一套地层时代之后。这种 方法对于确定一次性断裂活动所形成的断层是适用的，但对同生断
层就显得太笼统了。
同生断层是沉积盆地发育过程中边断裂、边沉降、边沉积形成 的。这种断层在我国东部油区特别发育，虽然它的成因是多方面的
油气田开发课件 第四章 油气田地下构造研究(第一节,钻井资料研究地下构造)

油气田开发课件 第四章 油气田地下构造研究(第一节,钻井资料研究地下构造)


3、断面构造图的编制与应用
断面构造图又称断层面等高线图，它是以等高线表 示断层面起伏形态的图件。编制断层构造图的原始资 料是各井属同一断层的断点的标高和井位图。作图一 般用三角网法，有时也用剖面法。断面构造图与油层 构造等值线图重叠，把相同数值的等高线的交点连接 起来，即得到构造图上断层线的位置。
5）折算压力和油水界面的差异
折算压力：为了消除构造 因素的影响，将已测出的 油层各点的实测压力值， 按静液柱关系折算到同一 基准面上的压力。位于同 一压力系统的不同位置的 油层，折算压力相同。
6）在地层倾角测井矢量图上断层特征明显
是同一条断层吗 断点组合
井下断点组合
在单井剖面上确定了断点，只能说明钻遇了断层， 还不能确切掌握整条断层面特征。在多条断层地区， 每口井都钻遇了几条断层，哪些断点属于同一条断层， 几条断层之间的关系如何，这些都需要对断点进行研 究。把属于同一条断层的各个断点联系起来，全面研 究整条断层的特征，这项工作称为断点组合。
英南2号局部构造T8-3反射层构造图
19km2 / 200m /-2150m
预测圈闭资源量石油7589万吨。
950 1.0
T8
955
960
英南2井
NE 965 1.0
2.0
T8-2
2.0
T8-2’
T8-3
Tg
3.0
3.0
如果是斜井需要进行井斜校正 作图时采用地下井位和铅垂深度
方位角
求总水平位移
已知数据有： 井斜段长度Li、 井斜角δ 井斜方位
h 求井斜井段的铅直深度
1、作水平线代表海平面
2、引海平面的垂线代表 直井柱
3、根据井斜角和斜井长 度，从井口依次逐渐连 续地作出斜井段，直到 制图标准层为止，将各 井段向通过井口的铅直 线作垂直投影，求出总 的铅直井深H
油气田地下地质学第四章油气田地下构造研究2

油气田地下地质学第四章油气田地下构造研究2

适用于地层倾斜较陡和被断层复杂化了的构造。一般采 用一系列平行横剖面，或者加上一条纵剖面来绘制。
横剖面由钻井资料编制获得。
利用构造横剖面绘制构造图的主要步骤：
⑴ 在剖面上按选定的等高距作平行与海平面的若干平行线 ⑵ 把平行线与制图标准层的交点垂直投影到水平基线上，
并注明各投影点的海拔标高； ⑶ 将各剖面水平基线上的投影点移到对应的剖面线上； ⑷ 最后，把同一翼相同标高的各点连成平滑曲线。
用剖面法编制构造图
主要步骤： ⑴ 在剖面上按选定的等
高距作平行与海平面的若 干平行线
⑵ 把平行线与制图标准 层的交点垂直投影到水平 基线上，并注明各投影点 的海拔标高；
⑶ 将各剖面水平基线上 的投影点移到对应的剖面 线上；
⑷ 最后，把同一翼相同 标高的各点连成平滑曲线。
剖面图
构造图
由于构造东翼发育逆断层，造成等高线交错，下盘 中被断层遮挡部分的等高线以虚线表示。
六、油气田地质剖面图的应用
油气田地质剖面图，是表示油气田地下构造、地层和含 油气情况的基础图件。图中的内容不宜包括太多，否则重点 不突出，不够清晰。矿场常根据需要，突出主要部分，去掉 次要部分，编制不同类型的剖面图，如构造剖面图、地层剖 面图、油气层剖面图及岩相剖面图等。
油层剖面图在油矿上应用十分广泛。它对分析油气藏类 型、油气层在纵向上的分布规律、断层产状、不整合、特别 设计新井等，都起着重要的作用。
三角网法编制构造平面图(据LeRoy，1977) （a）忽视地质条件的构造图
根据井点所提供的倾 角和走向资料，经过构造 的形态分析后编绘的。在 井点稀疏时，区域构造的 性质和特征将有助于对地 下构造的解释。
内插法编制构造平面图(据LeRoy，1977) (b) 考虑到地质因素编制的构造图
石油构造分析

石油构造分析

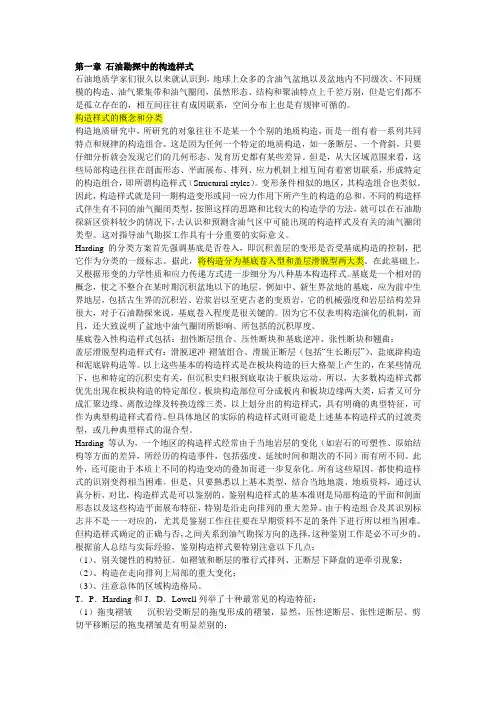

第一章石油勘探中的构造样式石油地质学家们很久以来就认识到，地球上众多的含油气盆地以及盆地内不同级次、不同规模的构造、油气聚集带和油气圈闭，虽然形态、结构和聚油特点上千差万别，但是它们都不是孤立存在的，相互间往往有成因联系，空间分布上也是有规律可循的。

构造样式的概念和分类构造地质研究中，所研究的对象往往不是某一个个别的地质构造，而是一组有着一系列共同特点和规律的构造组合。

这是因为任何一个特定的地质构造，如一条断层、一个背斜，只要仔细分析就会发现它们的几何形态、发育历史都有某些差异。

但是，从大区域范围来看，这些局部构造往往在剖面形态、平面展布、排列、应力机制上相互间有着密切联系，形成特定的构造组合，即所谓构造样式（Structural styles）。

变形条件相似的地区，其构造组合也类似。

因此，构造样式就是同一期构造变形或同一应力作用下所产生的构造的总和。

不同的构造样式伴生有不同的油气圈闭类型。

按照这样的思路和比较大的构造学的方法，就可以在石油勘探新区资料较少的情况下，去认识和预测含油气区中可能出现的构造样式及有关的油气圈闭类型。

这对指导油气勘探工作具有十分重要的实际意义。

Harding 的分类方案首先强调基底是否卷入，即沉积盖层的变形是否受基底构造的控制，把它作为分类的一级标志。

据此，将构造分为基底卷入型和盖层滑脱型两大类。

在此基础上，又根据形变的力学性质和应力传递方式进一步细分为八种基本构造样式。

基底是一个相对的概念，使之不整合在某时期沉积盆地以下的地层。

例如中、新生界盆地的基底，应为前中生界地层，包括古生界的沉积岩、岩浆岩以至更古老的变质岩，它的机械强度和岩层结构差异很大，对于石油勘探来说，基底卷入程度是很关键的。

因为它不仅表明构造演化的机制，而且，还大致说明了盆地中油气圈闭所影响、所包括的沉积厚度。

基底卷入性构造样式包括：扭性断层组合、压性断块和基底逆冲、张性断块和翘曲；盖层滑脱型构造样式有：滑脱逆冲-褶皱组合、滑脱正断层（包括“生长断层”）、盐底辟构造和泥底辟构造等。

油气田地下地质复习题答案总结

油气田地下地质复习题答案总结

油气田开发地质学复习备考资料绪论一、名词解释油气田开发地质学是指油气田投入生产后，从评价勘探到油气田开发结束全过程中围绕着计算储量、增加产量、提高油气采收率等为中心而进行的地质研究工作。

二、填空整个石油地质工作可以分为勘探地质和开发地质两个部分；油气田开发地质的认识程度是决定油田开发效果的关键因素。

第一章、钻井地质一．名词解释：钻井地质是在钻进过程中，取全取准直接和间接反映地下地质情况的资料数据，为油气评价提供重要依据。

预探井指在油气勘探的圈闭预探阶段，在地震详查的基础上，以局部圈闭、新层系或构造带为对象，以发现油气藏、计算控制储量和预测储量为目的的探井。

评价井指在地震精查的基础上（复杂区应在三维地震评价的基础上），在已获得工业性油气流的圈闭上，为查明油气藏类型、构造形态、油气层厚度及物性变化，评价油气田的规模、产能及经济价值，以建立探明储量为目的而钻的探井。

泥浆录井根据钻井液性能的变化及槽面显示，来推断井下是否钻遇油、气、水层和特殊岩性的录井方法。

岩屑录井在钻井过程中，地质人员按照一定的取样间距和迟到时间，连续收集与观察岩屑并恢复地下地质剖面的过程。

迟到时间是指岩屑从井底返至井口的时间。

岩心收获率是表示岩心录井资料可靠程度和钻井工艺水平的一项重要技术指标。

即是岩心的长度与取心的进尺的比值乘以百分数。

%100⨯=取心进尺岩心长度岩心收获率。

岩心录井在钻井过程中用一种取心工具，将井下岩石取上来反映分析地下地质特征的过程。

钻时是指每钻进一定厚度的岩层所需要的时间，单位为min／m。

钻时是钻速（m／h）的倒数。

钻时录井根据钻时的大小，判断井下地层岩性的变化和缝洞发育情况，帮助工程人员掌握钻头使用情况的录井方法。

二．问答题：1、影响钻时的主要因素包括哪些？答：岩石性质（岩石的可钻性）；钻头类型与新旧程度；钻井措施与方式；钻井液性能与排量；人为因素。

2、确定取心井段应遵循哪些原则？答：（1）新探区第一批井，应适当安排取心，以便了解新区的地层、构造及生储油条件。

石油地质学—油气藏类型分析

石油地质学—油气藏类型分析


世界第二大油田（主要含油 层为中白垩统瓦拉砂岩及布尔 干砂岩，孔隙度25％～30％， 单井平均日产油量达1350t，可 采储量90亿吨 ）。
此外，在北美墨西哥湾、
原苏联恩巴地区、西非部分地
区的许多背斜油气藏，也都属
于这类。
石油地质学—油气藏类型分析
￭第二节 构造油气藏
4、披覆背斜油气藏 圈闭成因：古地形突起和差异压实作用有关 圈闭的分布：地台区 油气藏特点：
统； 2）钻井中常发生钻具放空，泥浆漏失、井喷现象； 3）室内实测岩芯渗透率与试井测定结果相差极大； 4）单井初产量高，递减快，井间产量相差悬殊；高产井、低
产井、干井交叉出现； 5）井间干扰明显。 6）裂缝的发育和分布，控制了油气的富集程度。
石油地质学—油气藏类型分析
￭第二节 构造油气藏
2、构造裂缝油气藏类型 根据储层岩性划分
1）圈闭核部为坚硬的块状岩石突起； 2）背斜形状一般为穹隆状，顶平翼稍陡，反映古突起形状 ； 3）圈闭的闭合度向上逐渐减少； 4）两翼倾角向下逐渐变陡。 如：渤海湾盆地 济阳坳陷 孤岛油田 基底：奥陶系石灰岩或白云岩 翼部：下第三系
顶部：上第三系馆陶组及明化镇组
形成较大规模的披石盖油地构质学造—油。气藏类型分析
石油地质学—油气藏类型分析
￭第二节 构造油气藏
3、底辟拱升背斜油气藏
如：江汉盆地 王场油田 走向北西，两翼近对称，隆起幅度高达800m。在剖面上，地层倾角
上缓下陡，上部仅200，下部达60—700。地下核部为盐岩隆起。
石油地质学—油气藏类型分析
￭第二节 构造油气藏
3、底辟拱升背斜油气藏
中东地区科威特布尔干油田
1）两翼地层倾角平缓； 2）圈闭的闭合高度小，闭合面积大，常呈穹窿状； 3）断层较少且以张性断层为主； 4）油气藏连片、成带，形成大型 隆起或长垣； 5）圈闭形成时间早。 是聚集油气、形成大油气田的有利的地区。 如：松辽盆地—大庆长垣莎尔图油田
第九节 油气资源遥感

第九节 油气资源遥感


九、油气资源遥感
实例：美、犹它州、里斯本谷油气区温加特组红层：存在褪色 实例： 犹它州、里斯本谷油气区温加特组红层： 检测： 区、TM检测：识别了红层褪色晕、粘土化晕 检测 识别了红层褪色晕、 方法： 方法： a. 通过区分粘土含量识别粘土化晕 小：植被 TM3/4 大：粘土TM5/7 粘土 A 小 贫粘土 B 中 中粘土 C 大 富粘土 D
九、油气资源遥感
2．油气地质构造遥感信息提取 ． 遥感技术间接找油是通过对含油气构造的 识别提取来实现的，它必须遵循两个原则。 识别提取来实现的 ，它必须遵循两个原则。 了解总体地质背景——有无含油气潜力 ① 了解总体地质背景 有无含油气潜力 盖组合） （ 生 、储 、 盖组合 ）， 通过解译寻找有利 构造部位。 构造部位。 从已知到未知， ② 从已知到未知 ， 解剖已知油气田地质与 遥感影像之间的耦合关系，找出规律， 遥感影像之间的耦合关系 ，找出规律 ， 建 立预测模型
九、油气资源遥感
7．植被异常晕 ． 金属、毒化、 金属、毒化、过量甲烷都会影响植物正常发 生长期差异、种属变异、稀矮等） 育（生长期差异、种属变异、稀矮等），在 影像上表现为植物波谱异常（ 影像上表现为植物波谱异常 （ 地植物异常 油田区地表植物常表现出矮小、畸形、 晕）。油田区地表植物常表现出矮小、畸形、 褪绿病（变黄）等异常。 褪绿病（变黄）等异常。一般人们在图像上 发现地植物异常容易， 发现地植物异常容易，查明引起原因却较困 需进一步做生物地球化学等研究。 难，需进一步做生物地球化学等研究。
九、油气资源遥感
3）褶皱构造 ） 根据标志层，标示背斜圈闭， ①根据标志层，标示背斜圈闭，揭示深层构造样式 对大规模线状背斜（如川东） 延伸上百公里， ②对大规模线状背斜（ 如川东） ，延伸上百公里，识 别其中的高点，则是油气有利部位。 别其中的高点，则是油气有利部位。 4）隐伏构造（平原、山区） ）隐伏构造（平原、山区） 隐伏隆起：色调、水系、圈闭、微地貌异常。 隐伏隆起：色调、水系、圈闭、微地貌异常。 隐伏断裂：色调、水调等异常。 隐伏断裂：色调、水调等异常。 5）油气综合分析、预测 ）油气综合分析、 以遥感分析为基础，结合石油地质背景及物化探、 以遥感分析为基础 ，结合石油地质背景及物化探、地 震资料进行综合分析。 震资料进行综合分析。
