直流电机转速测量与控制

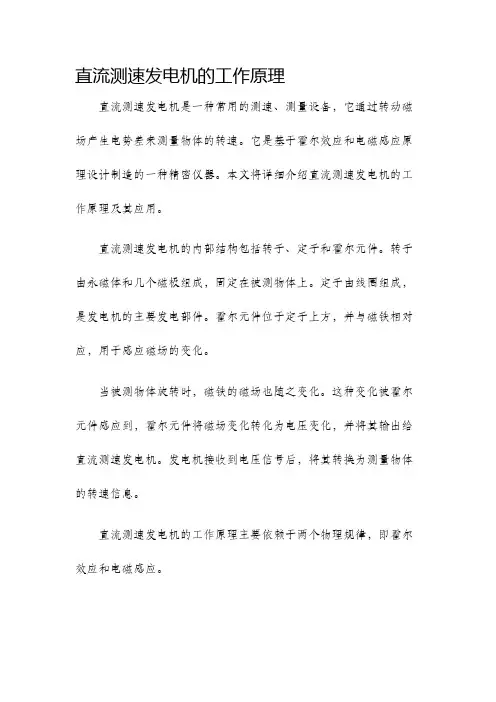

直流测速发电机的工作原理直流测速发电机是一种常用的测速、测量设备，它通过转动磁场产生电势差来测量物体的转速。

它是基于霍尔效应和电磁感应原理设计制造的一种精密仪器。

本文将详细介绍直流测速发电机的工作原理及其应用。

直流测速发电机的内部结构包括转子、定子和霍尔元件。

转子由永磁体和几个磁极组成，固定在被测物体上。

定子由线圈组成，是发电机的主要发电部件。

霍尔元件位于定子上方，并与磁铁相对应，用于感应磁场的变化。

当被测物体旋转时，磁铁的磁场也随之变化。

这种变化被霍尔元件感应到，霍尔元件将磁场变化转化为电压变化，并将其输出给直流测速发电机。

发电机接收到电压信号后，将其转换为测量物体的转速信息。

直流测速发电机的工作原理主要依赖于两个物理规律，即霍尔效应和电磁感应。

首先是霍尔效应。

霍尔效应是指当导电材料通过电流的作用，竖立在磁场中时，会在其两侧产生一定的电压。

这是因为磁场会使电子在导体内发生偏移，产生一种电势差。

直流测速发电机中的霍尔元件利用了这一效应，将转速变化转化为电压变化。

其次是电磁感应。

根据电磁感应原理，当导体相对磁场运动时，导体内部会产生感应电流。

直流测速发电机中的定子线圈通过电磁感应的方式，将被测物体的转速转化为电流输出。

基于霍尔效应和电磁感应原理，直流测速发电机能够准确测量物体的转速。

通过将测得的电压信号进行放大和处理，可以得到精确的转速数据。

直流测速发电机的应用非常广泛。

在工业生产中，它常被用于测量各种旋转设备的转速，如发动机、风机、电机等。

此外，直流测速发电机还可以用于运动控制系统中，实时监测运动的速度和位置。

值得注意的是，在实际使用直流测速发电机时，需要根据被测物体的特性和要求进行合适的参数设置。

例如，可以根据实际需要选择合适的线圈匝数、永磁体的强度和霍尔元件的位置。

总之，直流测速发电机是一种基于霍尔效应和电磁感应的测速设备，其工作原理简单而有效。

通过将物体转速转化为电压信号，它可以提供准确的转速测量数据。

西安邮电学院单片机课程设计报告书题目：电机测速系统院系名称：自动化学院学生姓名：专业名称：自动化班级：自动XXXX班时间：20XX年X月X日至 X月XX日电机测速系统一、设计目的随着科技的飞速发展，计算机应用技术日益渗透到社会生产生活的各个领域，而单片机的应用则起到了举足轻重的作用。

在工程实践中，经常会遇到各种需要测量转速的场合，例如在发动机、电动机、机床主轴等旋转设备的试验运转和控制中，常需要分时或连续测量、显示其转速及瞬时速度。

为了能精确地测量转速，还要保证测量的实时性，要求能测得瞬时转速。

因此设计一种较为理想的电机测速控制系统是非常有价值的。

二、设计要求1.用按键控制电机起停；2.电机有两种速度，通过按键来改变速度；3.通过数码管显示每分钟或每秒的转速。

四、设计方案及分析（包含设计电路图）1． STC89C52单片机介绍STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-Flash Programmable and Erasable Read Only Memory ）的低电压，高性能COMOS8的微处理器，俗称单片机。

该器件采用ATMEL搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

（1）单片机最小系统单片机最小系统电路如图所示，由主控器STC89C52、时钟电路和复位电路三部分组成。

单片机STC89C52作为核心控制器控制着整个系统的工作，而时钟电路负责产生单片机工作所必需的时钟信号，复位电路使得单片机能够正常、有序、稳定地工作。

图单片机最小系统（2）晶振电路（3）复位电路复位是单片机的初始化操作。

其主要功能是把PC 初始化为0000H ，使单片机从0000H 单元开始执行程序。

除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新启动。

2. ST151光电转速传感器是根据光敏二极管工作原理制造的一种感应接收光强度变化的电子器件，当它发出的光被目标反射或阻断时，则接收器感应出相应的电信号。

小直流电机调速实验报告【前言】小直流电机调速是电动机控制的基础，也是电力电子技术中的一个重要实验项目，本实验通过对小直流电动机调速系统的搭建和调试，了解电力电子技术在电动机控制中的应用，提高学生对电动机控制的认识和理解。

【实验目的】1. 熟悉小直流电动机的电路结构和性能特点；2. 掌握控制小直流电机转速的方法；3. 学会使用单相可控硅控制直流电机；4. 掌握直流电动机调速原理及其控制策略；5. 了解直流电动机调速系统的工作流程和控制方法。

1. 小直流电机2. 可控硅触发电路3. 脉冲宽度调制器(PWM)模块4. 直流电源5. 数字万用表小直流电动机调速的基本原理是通过改变电动机的电压和电流来改变转速，实现精度调速。

当调整电动机电源的电压时，电动机转速会相应地变化。

可控硅是被广泛应用的电力半导体器件之一，使用可控硅控制电动机启动和停止，可以实现对电动机的精确控制。

触发电路通过贝尔定律、黎曼和华氏定理结合可控硅的工作原理将正弦波信号转换成脉冲波信号，从而使可控硅转导角度和电流变化。

PWM模块控制可控硅导通时间，间断时间和工作周期，从而实现电机转速的精确调节。

1. 搭建电路：将可控硅触发电路和小直流电动机连接到直流电源上；2. 打开电源开关，将电压调节到合适的值；3. 启动可控硅触发电路，使电机开始运转；4. 使用数字万用表，测量电机运转的转速，记录结果；5. 按照实验要求，改变PWM模块的各种参数，观察电动机转速的变化；6. 记录实验过程和结果，写出实验报告。

【实验结果与分析】通过实验，成功地搭建了小直流电动机调速系统，实现了对电机的转速精确控制。

在调节可控硅导通角度的过程中，电机转速随着导通角度的变化而发生变化，证明控制电机转速的方法是可行的。

在调节PWM模块参数的过程中，也可以看到电机转速的变化。

实验结果表明，小直流电动机调速采用可控硅和PWM模块控制，可以实现高精度、高效率的电机转速调节。

【结论】【改进方向】本实验中使用的是单相可控硅，受限于控制系统的复杂度和硬件成本，只能实现单向控制，控制效果相对较差。

计数开始条件
将 TRDSTR 寄存器的 TSTART0 位置“1”（开始计数）
计数停止条件
TRDSTR 寄存器的 CSEL0 位设定为“1”时，将 TSTART0 位和 TSTART1 位清“0”（停止计数），PWM 输出引脚保持停止计数前的输出电平
中断请求发生时序
• 比较匹配（TRDi 寄存器和 TRDGRji 寄存器的内容匹配） • TRD1 溢出
a
c b abc = 001
a
c b abc = 101
a
c b abc = 011
a
c b abc = 010
a
a
c b
c b
abc = 100
abc = 110
图 1. 六步换相方法
图 1 为采用六步换相方法对一个三相直流无刷电机进行控制的示意图。例子中所使用的电机具有两对磁极， 在直流 15 V 的额定工作电压下转速可以达到 8000 rpm。三个固定在电机定子内壁上、间距为 60 度的霍尔传感 器（在图 1 中用分别用“a”、“b”、“c”表示）被用来获取转子的位置信息。霍尔传感器输出的电平信号的 高低状态取决于某一时刻通过该传感器上方定子磁极的极性，当 N 极通过霍尔传感器上方时输出为高电平，当 S 极通过霍尔传感器上方时输出为低电平。
RCC05B0071-0100/Rev.1.00
2008.09
Page 1 of 19
R8C/2L 群 直流无刷电机控制应用
3. 直流无刷马达控制简介
直流无刷电机（BLDC motors）在许多控制系统中已经被广泛使用。直流无刷电机主要由两部分组成：永磁体 转子以及与控制电路相连缠绕在定子上的励磁线圈。
图 5. 脉冲输出强制截止
