变电站自动化试题

格式：doc
大小：120.63 KB
文档页数：6

下载文档原格式

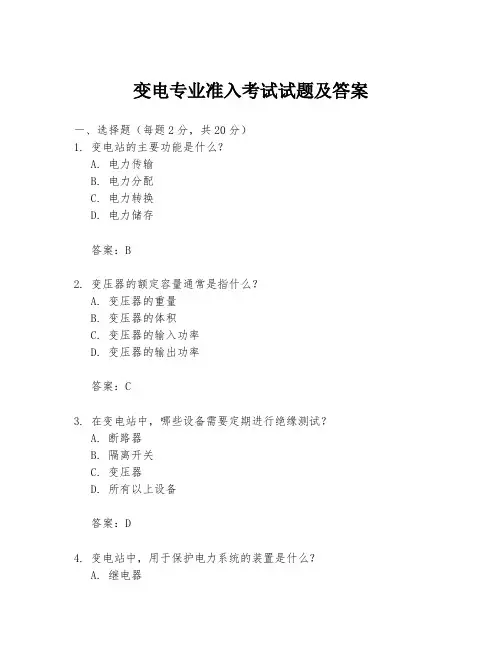

变电专业准入考试试题及答案

变电专业准入考试试题及答案一、选择题（每题2分，共20分）1. 变电站的主要功能是什么？A. 电力传输B. 电力分配C. 电力转换D. 电力储存答案：B2. 变压器的额定容量通常是指什么？A. 变压器的重量B. 变压器的体积C. 变压器的输入功率D. 变压器的输出功率答案：C3. 在变电站中，哪些设备需要定期进行绝缘测试？A. 断路器B. 隔离开关C. 变压器D. 所有以上设备答案：D4. 变电站中，用于保护电力系统的装置是什么？A. 继电器B. 电表C. 电压互感器D. 电流互感器答案：A5. 变电站的控制方式通常有哪几种？A. 手动控制B. 自动控制C. 远程控制D. 所有以上方式答案：D6. 变电站中，哪些操作需要遵守严格的操作规程？A. 断路器操作B. 隔离开关操作C. 变压器操作D. 所有以上操作答案：D7. 变电站中，什么是过载保护？A. 当设备超过其额定电流时自动断开B. 当设备超过其额定电压时自动断开C. 当设备超过其额定功率时自动断开D. 当设备超过其额定频率时自动断开答案：A8. 变电站中，什么是接地故障？A. 电流流向地面B. 电流流向其他设备C. 电流流向空气D. 电流流向水答案：A9. 变电站中，什么是短路？A. 电流通过非正常路径流动B. 电流通过正常路径流动C. 电流通过设备内部流动D. 电流通过设备外部流动答案：A10. 变电站中，什么是谐波？A. 电流和电压的波形失真B. 电流和电压的波形同步C. 电流和电压的频率变化D. 电流和电压的相位变化答案：A二、判断题（每题1分，共10分）1. 变电站的电压等级越高，其供电范围就越广。

（对）2. 变电站的设备维护不需要专业人员进行。

（错）3. 在变电站工作时，可以不遵守安全操作规程。

（错）4. 变电站的自动化控制系统可以提高供电的可靠性。

（对）5. 变电站的保护装置不需要定期检测。

（错）6. 变电站的运行人员需要具备一定的电气知识。

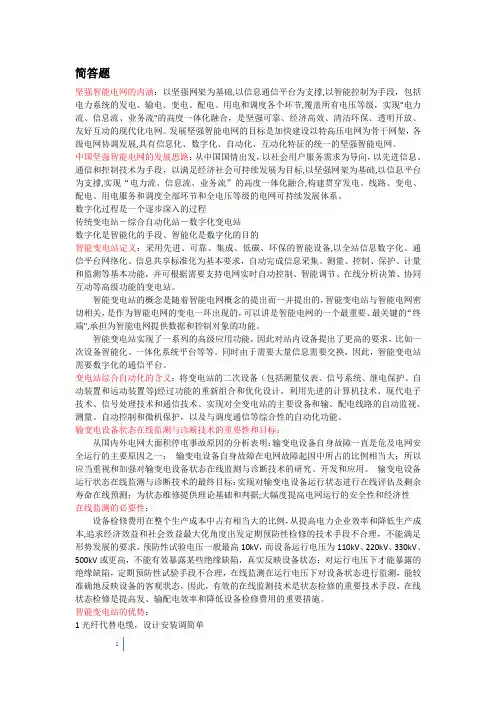

变电站习题

简答题坚强智能电网的内涵：以坚强网架为基础,以信息通信平台为支撑,以智能控制为手段，包括电力系统的发电、输电、变电、配电、用电和调度各个环节,覆盖所有电压等级，实现"电力流、信息流、业务流"的高度一体化融合，是坚强可靠、经济高效、清洁环保、透明开放、友好互动的现代化电网。

发展坚强智能电网的目标是加快建设以特高压电网为骨干网架，各级电网协调发展,具有信息化、数字化、自动化、互动化特征的统一的坚强智能电网。

中国坚强智能电网的发展思路：从中国国情出发，以社会用户服务需求为导向，以先进信息、通信和控制技术为手段，以满足经济社会可持续发展为目标,以坚强网架为基础,以信息平台为支撑,实现“电力流、信息流、业务流”的高度一体化融合,构建贯穿发电、线路、变电、配电、用电服务和调度全部环节和全电压等级的电网可持续发展体系。

数字化过程是一个逐步深入的过程传统变电站－综合自动化站－数字化变电站数字化是智能化的手段、智能化是数字化的目的智能变电站定义：采用先进、可靠、集成、低碳、环保的智能设备,以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。

智能变电站的概念是随着智能电网概念的提出而一并提出的，智能变电站与智能电网密切相关，是作为智能电网的变电一环出现的，可以讲是智能电网的一个最重要、最关键的“终端",承担为智能电网提供数据和控制对象的功能。

智能变电站实现了一系列的高级应用功能，因此对站内设备提出了更高的要求，比如一次设备智能化、一体化系统平台等等。

同时由于需要大量信息需要交换，因此，智能变电站需要数字化的通信平台。

变电站综合自动化的含义：将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等)经过功能的重新组合和优化设计，利用先进的计算机技术、现代电子技术、信号处理技术和通信技术、实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

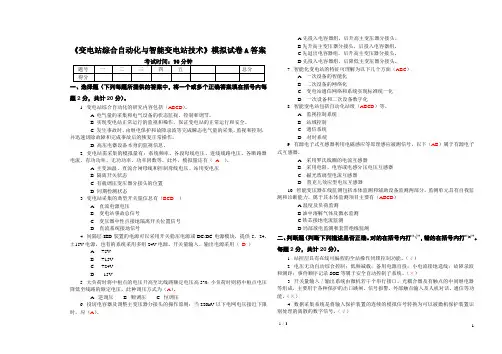

变电站综合自动化与智能变电站应用技术模拟试卷 A及答案

《变电站综合自动化与智能变电站技术》模拟试卷A答案一、选择题（下列每题所提供的答案中，将一个或多个正确答案填在括号内每题2分，共计20分）。

1. 变电站综合自动化的研究内容包括（ABCD）。

A 电气量的采集和电气设备的状态监视、控制和调节。

B 实现变电站正常运行的监视和操作，保证变电站的正常运行和安全。

C 发生事故时，由继电保护和故障录波等完成瞬态电气量的采集、监视和控制，并迅速切除故障和完成事故后的恢复正常操作。

D 高压电器设备本身的监视信息。

2. 变电站需采集的模拟量有：系统频率、各段母线电压、进线线路电压、各断路器电流、有功功率、无功功率、功率因数等。

此外，模拟量还有（A ）。

A 主变油温、直流合闸母线和控制母线电压、站用变电压B 隔离开关状态C 有载调压变压器分接头的位置D 同期检测状态3. 变电站采集的典型开关量信息有（BCD ）A 直流电源电压B 变电站事故总信号C 变压器中性点接地隔离开关位置信号D 直流系统接地信号4. 间隔层IED装置的电源可以采用开关稳压电源或DC/DC电源模块，提供5、24、±15V电源。

也有的系统采用多组24V电源。

开关量输入、输出电源采用（D）A +5VB +15VC +24VD -15V5. 大负荷时将中枢点的电压升高至比线路额定电压高5%；小负荷时则将中枢点电压降低至线路的额定电压。

此种调压方式为（A）。

A. 逆调压B. 顺调压C. 恒调压6. 投切电容器及调整主变压器分接头的操作原则：当220kV以下电网电压接近下限时，应（A）。

A.先投入电容器组，后升高主变压器分接头。

B.先升高主变压器分接头，后投入电容器组。

C.先退出电容器组，后升高主变压器分接头。

D.先投入电容器组，后降低主变压器分接头。

7. 智能化变电站的特征可理解为以下几个方面（ABC）A 一次设备的智能化B 二次设备的网络化C 变电站通信网络和系统实现标准统一化D 一次设备和二次设备数字化8. 智能变电站包括自动化站级（ABCD）等。

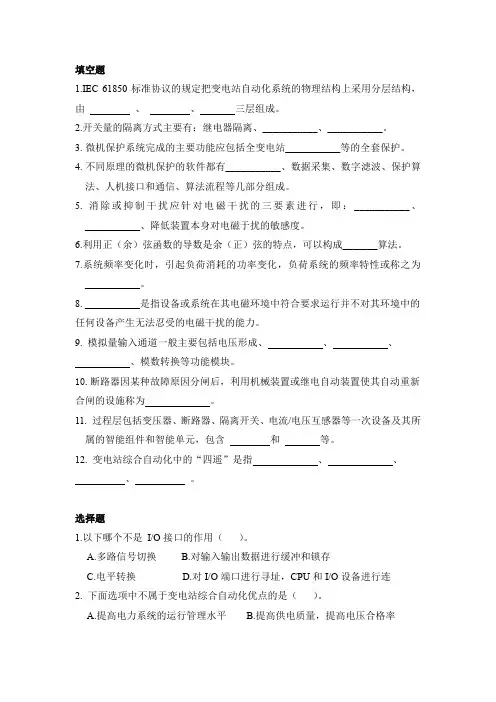

变电站复习题目2

填空题1.IEC 61850标准协议的规定把变电站自动化系统的物理结构上采用分层结构，由、、三层组成。

2.开关量的隔离方式主要有：继电器隔离、___________、___________。

3.微机保护系统完成的主要功能应包括全变电站___________等的全套保护。

4.不同原理的微机保护的软件都有___________、数据采集、数字滤波、保护算法、人机接口和通信、算法流程等几部分组成。

5. 消除或抑制干扰应针对电磁干扰的三要素进行，即：___________、___________、降低装置本身对电磁于扰的敏感度。

6.利用正（余）弦函数的导数是余（正）弦的特点，可以构成_______算法。

7.系统频率变化时，引起负荷消耗的功率变化，负荷系统的频率特性或称之为___________。

8. ___________是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

9. 模拟量输入通道一般主要包括电压形成、、、、模数转换等功能模块。

10.断路器因某种故障原因分闸后，利用机械装置或继电自动装置使其自动重新合闸的设施称为。

11. 过程层包括变压器、断路器、隔离开关、电流/电压互感器等一次设备及其所属的智能组件和智能单元，包含和等。

12. 变电站综合自动化中的“四遥”是指、、、。

选择题1.以下哪个不是I/O接口的作用（）。

A.多路信号切换B.对输入输出数据进行缓冲和锁存C.电平转换D.对I/O端口进行寻址，CPU和I/O设备进行连2. 下面选项中不属于变电站综合自动化优点的是（）。

A.提高电力系统的运行管理水平B.提高供电质量，提高电压合格率C.提高设备工作可靠性D.增大维护工作量，延长了停电检修时间3. 不属于变压器不平衡电流产生原因的是（）。

A.变压器励磁涌流B.计算变比与实际变比不同C.两侧电流互感器型号不同D.雷电流冲击4. 不属于故障录波装置作用的是（）。

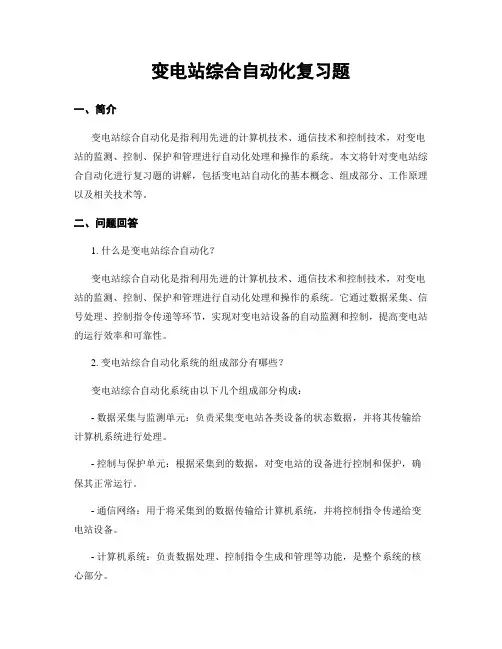

变电站综合自动化复习题

变电站综合自动化复习题一、简介变电站综合自动化是指利用先进的计算机技术、通信技术和控制技术，对变电站的监测、控制、保护和管理进行自动化处理和操作的系统。

本文将针对变电站综合自动化进行复习题的讲解，包括变电站自动化的基本概念、组成部分、工作原理以及相关技术等。

二、问题回答1. 什么是变电站综合自动化？变电站综合自动化是指利用先进的计算机技术、通信技术和控制技术，对变电站的监测、控制、保护和管理进行自动化处理和操作的系统。

它通过数据采集、信号处理、控制指令传递等环节，实现对变电站设备的自动监测和控制，提高变电站的运行效率和可靠性。

2. 变电站综合自动化系统的组成部分有哪些？变电站综合自动化系统由以下几个组成部分构成：- 数据采集与监测单元：负责采集变电站各类设备的状态数据，并将其传输给计算机系统进行处理。

- 控制与保护单元：根据采集到的数据，对变电站的设备进行控制和保护，确保其正常运行。

- 通信网络：用于将采集到的数据传输给计算机系统，并将控制指令传递给变电站设备。

- 计算机系统：负责数据处理、控制指令生成和管理等功能，是整个系统的核心部分。

- 人机界面：通过显示屏、键盘、鼠标等设备，将系统的状态和操作界面呈现给操作人员。

3. 变电站综合自动化系统的工作原理是什么？变电站综合自动化系统的工作原理可以简要概括为以下几个步骤：- 数据采集：通过各类传感器和监测装置，采集变电站设备的状态数据，如电流、电压、温度等。

- 数据传输：将采集到的数据通过通信网络传输给计算机系统，以便进行处理和分析。

- 数据处理：计算机系统对传输过来的数据进行处理和分析，生成相应的监测报表和控制指令。

- 控制指令传递：计算机系统将生成的控制指令通过通信网络传递给变电站设备，实现对其的控制和保护。

- 状态显示：通过人机界面将系统的状态和操作界面呈现给操作人员，便于其进行监测和操作。

4. 变电站综合自动化系统中常用的通信技术有哪些？变电站综合自动化系统中常用的通信技术包括以下几种：- 有线通信技术：如以太网、串口通信、光纤通信等，通过有线方式传输数据和控制指令。

配电自动化专业知识考试题(二)

配电自动化专业知识题库1、负荷转供功能模块，采用（）的方法，搜索得到所有合理的负荷转供路径。

A、拓扑分析B、人工分析C、历史分析D、反演分析答案：A 解析：配电自动化主站功能规范功能解读及功能设计7.2P19。

2、负荷转供功能模块可以采用自动或（）的方式对负荷进行转移。

A、语音介入B、智能调度C、人工介入D、就地操作答案：C 解析：配电自动化主站功能规范功能解读及功能设计7.2 P19。

3、依据《配电自动化验收细则（第二版）》的要要求，配电自动化系统CPU平均负载率（任意5分钟内）要求是（）。

A、≤30%B、≤40%C、≤50%D、≤60%答案：B 解析：配电自动化系统主站功能规范P29。

4、（）实现各系统之间的信息交互功能。

A、历史服务器B、SCADA服务器C、信息交换总线服务器D、接口服务器答案：C 解析：配电自动化系统主站功能规范P32。

5、依据《配电自动化主站系统功能规范》的要求，配电自动化系统图模导入宜以（）为单位进行导入。

A、地理接线图B、柱上开关C、馈线/站所D、环网柜答案：C 解析：配电自动化系统主站功能规范P15。

6、线路处于哪种状态时，可以使用拓扑着色功能在系统图形分辨出来？A、过载B、越限C、轻载D、合环答案：D 解析：8.1.5.2拓扑着色P18。

7、拓扑分析应用功能支持根据（）进行动态分析。

A、电网连接关系和设备的运行状态B、图形连接关系和设备的运行状态C、图形连接关系和设备的电压等级D、电网连接关系和设备的电压等级答案：A 解析：8.1.5.1网络拓扑分析P18。

8、配电主站通过（）与电网调度控制系统交互。

A、管理信息大区B、生产控制大区C、邮件管理平台D、OMS系统答案：B 解析：配电自动化主站功能规范P27。

9、通过管理信息大区与PMS2.0系统信息交互的数据，包括：中压配电网（）网络模型、相关电气接线图、异动流程信息及相关一、二次设备参数、地理空间数据等，配网故障事件、二次设备缺陷等信息。

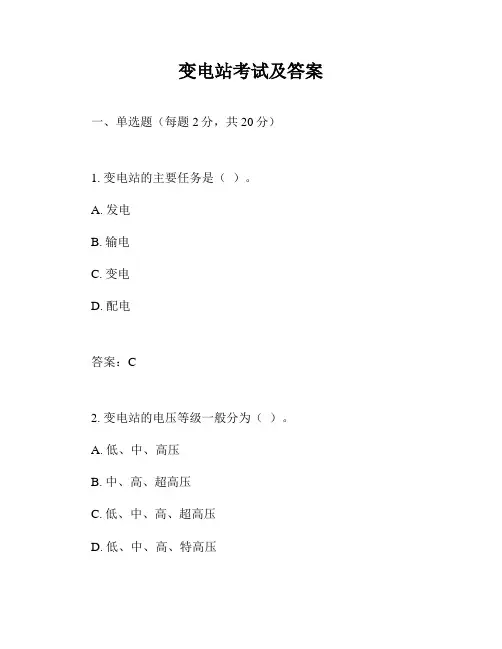

变电站考试及答案

变电站考试及答案一、单选题（每题2分，共20分）1. 变电站的主要任务是（）。

A. 发电B. 输电C. 变电D. 配电答案：C2. 变电站的电压等级一般分为（）。

A. 低、中、高压B. 中、高、超高压C. 低、中、高、超高压D. 低、中、高、特高压答案：C3. 变电站的一次设备主要包括（）。

A. 变压器、断路器、隔离开关B. 变压器、熔断器、避雷器C. 变压器、断路器、避雷器D. 变压器、熔断器、隔离开关答案：A4. 变电站的二次设备主要包括（）。

A. 继电保护装置、自动装置、控制装置B. 继电保护装置、自动装置、测量装置C. 继电保护装置、测量装置、控制装置D. 继电保护装置、自动装置、测量装置、控制装置答案：D5. 变电站的运行方式主要包括（）。

A. 正常运行方式、事故运行方式B. 正常运行方式、特殊运行方式C. 正常运行方式、事故运行方式、特殊运行方式D. 正常运行方式、事故运行方式、特殊运行方式、非常运行方式答案：C6. 变电站的倒闸操作主要包括（）。

A. 断路器操作、隔离开关操作B. 断路器操作、隔离开关操作、接地刀闸操作C. 断路器操作、隔离开关操作、接地刀闸操作、变压器操作D. 断路器操作、隔离开关操作、接地刀闸操作、变压器操作、母线操作答案：B7. 变电站的事故处理主要包括（）。

A. 事故预想、事故处理、事故分析B. 事故预想、事故处理、事故分析、事故总结C. 事故预想、事故处理、事故分析、事故总结、事故预防D. 事故预想、事故处理、事故分析、事故总结、事故预防、事故演练答案：C8. 变电站的设备巡视主要包括（）。

A. 定期巡视、特殊巡视B. 定期巡视、特殊巡视、夜间巡视C. 定期巡视、特殊巡视、夜间巡视、故障巡视D. 定期巡视、特殊巡视、夜间巡视、故障巡视、事故巡视答案：C9. 变电站的设备维护主要包括（）。

A. 定期维护、特殊维护B. 定期维护、特殊维护、夜间维护C. 定期维护、特殊维护、夜间维护、故障维护D. 定期维护、特殊维护、夜间维护、故障维护、事故维护答案：C10. 变电站的设备检修主要包括（）。

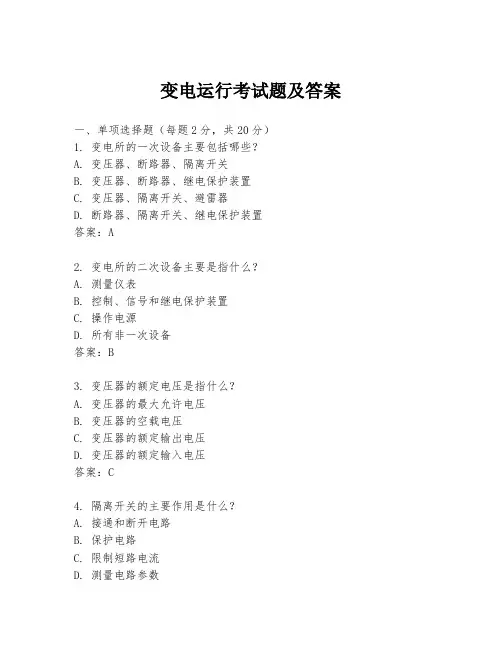

变电运行考试题及答案

变电运行考试题及答案一、单项选择题（每题2分，共20分）1. 变电所的一次设备主要包括哪些？A. 变压器、断路器、隔离开关B. 变压器、断路器、继电保护装置C. 变压器、隔离开关、避雷器D. 断路器、隔离开关、继电保护装置答案：A2. 变电所的二次设备主要是指什么？A. 测量仪表B. 控制、信号和继电保护装置C. 操作电源D. 所有非一次设备答案：B3. 变压器的额定电压是指什么？A. 变压器的最大允许电压B. 变压器的空载电压C. 变压器的额定输出电压D. 变压器的额定输入电压答案：C4. 隔离开关的主要作用是什么？A. 接通和断开电路B. 保护电路C. 限制短路电流D. 测量电路参数答案：A5. 避雷器的主要功能是什么？A. 限制电压B. 保护设备免受雷击C. 测量电流D. 接通和断开电路答案：B6. 变电所的接地系统的主要目的是什么？A. 提供稳定的电压B. 保护设备和人员安全C. 测量电流D. 限制短路电流答案：B7. 变电所的无功补偿装置的主要作用是什么？A. 提高电压B. 降低电流C. 减少无功功率D. 增加有功功率答案：C8. 变电所的继电保护装置的主要功能是什么？A. 测量电压和电流B. 控制设备操作C. 保护设备免受故障影响D. 提供操作信号答案：C9. 变电所的自动化系统的主要目的是什么？A. 提高设备的工作效率B. 减少人工操作C. 实现设备的远程控制D. 所有以上选项答案：D10. 变电所的设备巡视的主要内容包括哪些？A. 设备外观检查B. 设备温度检查C. 设备声音检查D. 所有以上选项答案：D二、多项选择题（每题3分，共15分）1. 变电所的一次设备包括以下哪些？A. 变压器B. 断路器C. 隔离开关D. 继电保护装置答案：ABC2. 变电所的二次设备包括以下哪些？A. 测量仪表B. 控制装置C. 继电保护装置D. 操作电源答案：ABCD3. 变电所的接地系统的主要作用包括以下哪些？A. 防止设备过电压B. 保护设备和人员安全C. 减少设备故障D. 提高设备的工作效率答案：ABC4. 变电所的无功补偿装置可以带来以下哪些好处？A. 提高电压B. 减少无功功率C. 降低线路损耗D. 增加有功功率答案：ABC5. 变电所的自动化系统可以实现以下哪些功能？A. 设备的远程控制B. 自动故障检测C. 自动故障隔离D. 设备状态监测答案：ABCD三、判断题（每题2分，共10分）1. 变电所的一次设备和二次设备之间没有直接的电气联系。

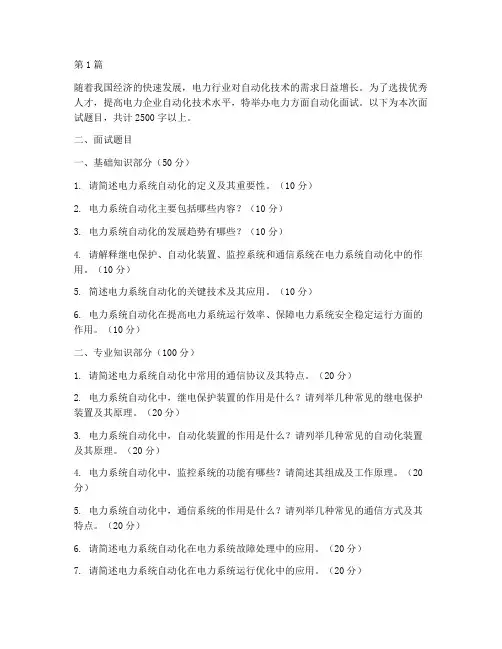

电力方面自动化面试题目(3篇)

第1篇随着我国经济的快速发展，电力行业对自动化技术的需求日益增长。

为了选拔优秀人才，提高电力企业自动化技术水平，特举办电力方面自动化面试。

以下为本次面试题目，共计2500字以上。

二、面试题目一、基础知识部分（50分）1. 请简述电力系统自动化的定义及其重要性。

（10分）2. 电力系统自动化主要包括哪些内容？（10分）3. 电力系统自动化的发展趋势有哪些？（10分）4. 请解释继电保护、自动化装置、监控系统和通信系统在电力系统自动化中的作用。

（10分）5. 简述电力系统自动化的关键技术及其应用。

（10分）6. 电力系统自动化在提高电力系统运行效率、保障电力系统安全稳定运行方面的作用。

（10分）二、专业知识部分（100分）1. 请简述电力系统自动化中常用的通信协议及其特点。

（20分）2. 电力系统自动化中，继电保护装置的作用是什么？请列举几种常见的继电保护装置及其原理。

（20分）3. 电力系统自动化中，自动化装置的作用是什么？请列举几种常见的自动化装置及其原理。

（20分）4. 电力系统自动化中，监控系统的功能有哪些？请简述其组成及工作原理。

（20分）5. 电力系统自动化中，通信系统的作用是什么？请列举几种常见的通信方式及其特点。

（20分）6. 请简述电力系统自动化在电力系统故障处理中的应用。

（20分）7. 请简述电力系统自动化在电力系统运行优化中的应用。

（20分）8. 请简述电力系统自动化在电力系统节能中的应用。

（20分）9. 请简述电力系统自动化在电力系统调度中的应用。

（20分）10. 请简述电力系统自动化在电力系统安全管理中的应用。

（20分）三、案例分析部分（50分）1. 请结合实际案例，分析电力系统自动化在电力系统故障处理中的应用。

（20分）2. 请结合实际案例，分析电力系统自动化在电力系统运行优化中的应用。

（20分）3. 请结合实际案例，分析电力系统自动化在电力系统节能中的应用。

（10分）四、创新与展望部分（50分）1. 请谈谈您对电力系统自动化未来发展趋势的看法。

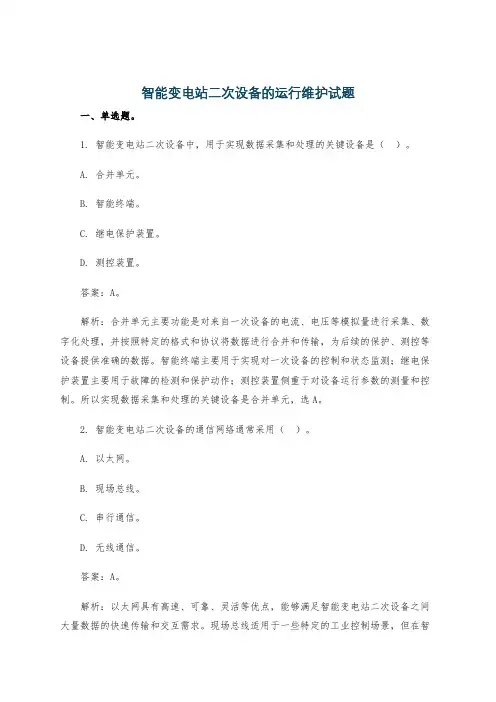

智能变电站二次设备的运行维护试题

智能变电站二次设备的运行维护试题一、单选题。

1. 智能变电站二次设备中，用于实现数据采集和处理的关键设备是（）。

A. 合并单元。

B. 智能终端。

C. 继电保护装置。

D. 测控装置。

答案：A。

解析：合并单元主要功能是对来自一次设备的电流、电压等模拟量进行采集、数字化处理，并按照特定的格式和协议将数据进行合并和传输，为后续的保护、测控等设备提供准确的数据。

智能终端主要用于实现对一次设备的控制和状态监测；继电保护装置主要用于故障的检测和保护动作；测控装置侧重于对设备运行参数的测量和控制。

所以实现数据采集和处理的关键设备是合并单元，选A。

2. 智能变电站二次设备的通信网络通常采用（）。

A. 以太网。

B. 现场总线。

C. 串行通信。

D. 无线通信。

答案：A。

解析：以太网具有高速、可靠、灵活等优点，能够满足智能变电站二次设备之间大量数据的快速传输和交互需求。

现场总线适用于一些特定的工业控制场景，但在智能变电站中不是主要的通信网络方式；串行通信速度相对较慢，难以满足大量数据传输要求；无线通信存在稳定性和安全性等问题，在智能变电站二次设备通信中较少采用。

所以通常采用以太网，选A。

A. 设备温度。

B. 设备运行时间。

C. 设备的通信带宽。

D. 设备的电源电压。

答案：C。

解析：设备温度过高可能导致设备损坏或性能下降；设备运行时间过长可能会使设备老化，增加故障风险；设备的电源电压异常可能影响设备正常工作。

而设备的通信带宽在正常运行时一般是相对固定的，只要能满足数据传输要求即可，不是状态监测的重点关注参数。

所以选C。

二、多选题。

1. 智能变电站二次设备运行维护的主要内容包括（）。

A. 设备巡检。

B. 设备检修。

C. 软件维护。

D. 通信网络维护。

答案：ABCD。

解析：设备巡检可以及时发现设备的外观、运行状态等方面的问题；设备检修能对出现故障或存在隐患的设备进行修复和维护；软件维护可保证二次设备中软件的正常运行和功能完善；通信网络维护能确保二次设备之间通信的稳定和可靠。

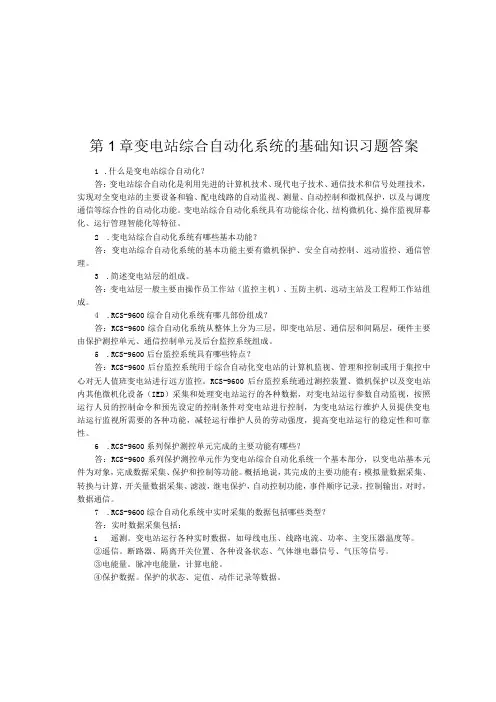

变电站综合自动化与智能变电站应用技术章节习题及答案

第1章变电站综合自动化系统的基础知识习题答案1.什么是变电站综合自动化？答：变电站综合自动化是利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特征。

2.变电站综合自动化系统有哪些基本功能？答：变电站综合自动化系统的基本功能主要有微机保护、安全自动控制、远动监控、通信管理。

3.简述变电站层的组成。

答：变电站层一般主要由操作员工作站（监控主机）、五防主机、远动主站及工程师工作站组成。

4.RCS-9600综合自动化系统有哪几部份组成？答：RCS-9600综合自动化系统从整体上分为三层，即变电站层、通信层和间隔层，硬件主要由保护测控单元、通信控制单元及后台监控系统组成。

5.RCS-9600后台监控系统具有哪些特点？答：RCS-9600后台监控系统用于综合自动化变电站的计算机监视、管理和控制或用于集控中心对无人值班变电站进行远方监控。

RCS-9600后台监控系统通过测控装置、微机保护以及变电站内其他微机化设备（IED）采集和处理变电站运行的各种数据，对变电站运行参数自动监视，按照运行人员的控制命令和预先设定的控制条件对变电站进行控制，为变电站运行维护人员提供变电站运行监视所需要的各种功能，减轻运行维护人员的劳动强度，提高变电站运行的稳定性和可靠性。

6.RCS-9600系列保护测控单元完成的主要功能有哪些？答：RCS-9600系列保护测控单元作为变电站综合自动化系统一个基本部分，以变电站基本元件为对象，完成数据采集、保护和控制等功能。

概括地说，其完成的主要功能有：模拟量数据采集、转换与计算，开关量数据采集、滤波，继电保护，自动控制功能，事件顺序记录，控制输出，对时，数据通信。

7.RCS-9600综合自动化系统中实时采集的数据包括哪些类型？答：实时数据采集包括：1遥测。

电网监控与调度自动化试题及答案..

第一章1-1、电网监控与调度自动化系统结构与功能？答：以计算机为核心的电网监控与调度自动化系统的基本结构按其功能可分为四个子系统。

（1）信息采集和命令执行子系统。

与主站配合可以实现四遥（遥测、遥信、遥控、遥调）功能。

（2）信息传输子系统。

有模拟传输系统和数字传输系统，负责信息的传输。

（3）信息的收集、处理和控制子系统。

将收集分散的实时信息，并进行分析和处理，并将结果显示给调度员或产生输出命令对系统进行控制。

对其信息作出决策，再通过硬件操作控制电力系统。

1-2、电网监控与调度自动化系统的管理原则和主要技术手段？答：电力系统调度的目标是实现对变电站运行的综合控制，完成遥测和遥信数据的远传，与控制中心的变电站电气设备的遥控与遥调，实现电力调度系统的自动化。

应用主要技术手段：配电管理系统和能量管理系统。

配电管理系统包括配电自动化（DA），地理信息系统（GIS）配电网络重构，配电信息管理系统（MIS）需方管理（DSM）等部分。

能量管理系统主要包括数据采集与监控（SCADA）、自动发电控制与经济调度控制（AGC/EDC）、电力系统状态估计与安全分析（SE/SA）、调度员模拟培训（DTS）。

第二章2-1、简述交流数据采集技术方案的基本原理。

答：交流数据采集技术方案的基本原理选择交流信号的某一点为采样起始点，在交流一个周期T内均匀分布采集N个点，电压信号经A/D变换后得到N个二进制数，通过计算机的处理，可以采集得到所需对象的有效值，初相位等参数。

2-2、简述微机变送器的组成与工作过程。

答：微机变送器由交流信号输入回路，采集保持器，A/D转换器、CPU和存储器以及工频跟踪和采样时序电路等组成。

输入信号经相应的TA或TV变换成0-5V交流电压信号。

输入到多路模拟电子开关，CPU将当前需采集的路号地址送到MPX，MPX立即将选定的模拟电压输出刀采样保持器。

采样保持器按确定的采样时序信号采集该交流信号，当保持脉冲到达后，其输出信号保持不变。

变电专业准入考试试题题库

变电专业准入考试试题题库一、单项选择题（每题1分，共20分）1. 变电站的主要功能是什么？A. 发电B. 变电C. 输电D. 配电2. 以下哪个设备不属于变电站的一次设备？A. 变压器B. 断路器C. 继电器D. 避雷器3. 变电站的二次设备主要负责什么？A. 电能转换B. 电能传输C. 电能分配D. 控制与保护4. 变电站的保护装置通常采用什么方式进行保护？A. 过载保护B. 短路保护C. 过压保护D. 所有选项5. 变电站的电压等级通常分为哪几个等级？A. 低压、中压、高压B. 低压、高压、超高压C. 中压、高压、特高压D. 低压、高压、超高压、特高压6. 变电站的自动化系统主要实现哪些功能？A. 远程监控B. 故障诊断C. 自动控制D. 所有选项7. 变电站的接地系统的主要作用是什么？A. 保证设备安全B. 提高设备效率C. 减少设备损耗D. 以上都不是8. 变电站的无功补偿装置主要用来做什么？A. 提高功率因数B. 降低电压波动C. 减少线路损耗D. 所有选项9. 变电站的一次设备中，哪个设备用于改变电压？A. 变压器B. 断路器C. 隔离开关D. 接地开关10. 变电站的保护装置中，哪个装置用于防止设备过载？A. 过载继电器B. 短路继电器C. 接地继电器D. 差动继电器二、多项选择题（每题2分，共20分）11. 变电站的一次设备主要包括哪些？A. 变压器B. 断路器C. 继电器D. 隔离开关12. 变电站的二次设备中，哪些是用于监控和控制的？A. 保护装置B. 自动化系统C. 测量仪表D. 通信设备13. 变电站的保护装置中，哪些是用于防止设备损坏的？A. 过载保护B. 短路保护C. 过压保护D. 接地保护14. 变电站的自动化系统可以实现哪些功能？A. 远程监控B. 故障诊断C. 自动控制D. 数据分析15. 变电站的接地系统通常包括哪些部分？A. 接地网B. 接地线C. 接地体D. 接地电阻16. 变电站的无功补偿装置有哪些类型？A. 同步补偿器B. 静态无功发生器C. 并联电容器D. 串联电抗器17. 变电站的一次设备中，哪些设备具有断开和连接电路的功能？A. 断路器B. 隔离开关C. 接地开关D. 负荷开关18. 变电站的保护装置中，哪些装置用于快速切断故障电路？A. 过载继电器B. 短路继电器C. 差动继电器D. 接地继电器19. 变电站的自动化系统在故障发生时可以实现哪些功能？A. 故障定位B. 故障隔离C. 故障记录D. 故障恢复20. 变电站的接地系统的主要目的是什么？A. 保护人身安全B. 防止设备损坏C. 减少电磁干扰D. 提高系统稳定性三、判断题（每题1分，共20分）21. 变电站的一次设备和二次设备之间没有直接联系。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

. 1. 为什么变电站自动化技术的发展成为必然趋势？ (1) 第一，随着我国电力工业和电力系统的发展，对变电站的安全、经济运行要求越来越高，实现变电站综合自动化，可提高电网的安全、经济运行水平，减少基建投资，并为推广变电站无人值班提供了手段； (2) 第二，随着电网复杂程度的增加，各级调度中心要求更多的信息，以便及时掌握电网及变电站的运行情况； (3) 第三，为提高变电站的可控性，要求采用更多的远方集中控制、集中操作和反事故措施等； (4) 第四，利用现代计算机技术、通信技术等，提供先进的技术装备，可改变传统的二次设备模式，实现信息共享，简化系统，减少电缆，减少占地面积； (5) 第五，对变电站进行全面的技术改造。 2. 简述变电站自动化的概念及其系统的组成和特点。概念：变电站综合自动化是将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。组成：变电站综合自动化系统，多台微型计算机和大规模集成电路组成的自动化系统和微机保护系统。特点：(1) 功能的综合化；(2) 设备的操作及监视微机化；(3) 结构分布分层化；(4) 通信网络光缆化；(5) 运行管理智能化 3. 变电站综合自动化系统与传统变电站相比，其优越性有哪些？ (1) 提高供电质量、提高电压合格率。 (2) 提高变电站的安全、可靠运行水平。 (3) 提高电力系统的运行、管理水平。 (4) 缩小变电站占地面积，降低造价、减少总投资。 (5) 减少维护工作量，减小值班员劳动，实现减人增效。 (6) 减少人为误操作的可能。 4. 说明调度自动化与变电站自动化之间的关系。 (1) 电网调度自动化由三个子系统构成： 1) 发电厂和变电站的基础自动化系统； 2) 信息传输系统； 3) 调度（控制）中心的能量管理和数据采集与监控主站计算机系统（EMS/SCADA） (2) 电网调度自动化系统是由多个子系统组成的有机整体，是一项涉及范围广，实现难度大的系统工程。其中，变电站综合自动化是电网调度自动化不可分离的十分重要的基础自动化。 5. 变电站综合自动化系统的监视子系统都实现哪些功能？ (1) 数据采集 (2) 事件顺序记录SOE (3) 故障记录、故障录波和测距 (4) 操作控制功能 (5) 安全监视功能 (6) 人机联系功能 . .

(7) 打印功能 (8) 数据处理与记录功能 (9) 谐波分析与监视 6. 变电站综合自动化继电保护系统实现哪些功能？（1）高压输电线路的主保护和后备保护（2）主变压器的主保护和后备保护（3）电容器保护（4）配电线路保护（5）母线保护（6）不完全接地系统的单相接地的选线 7. 画图说明变电站备用电源自动投入控制系统的基本原理。 (1) 备用电源自投装置是因电力系统故障或其它原因使工作电源被断开后，能迅速将备用电源或备用设备或其它正常工作的电源自动投入工作，使原来工作电源被断开的用户能迅速恢复供电的一种自动控制装置。 (2) 明备用：正常时1DL合，2DL分，由1DL供电。当1L上发生故障，1DL跳开时，2DL自动合上。

明备用 1图表暗备用：(3) 主变供主变、2 #、2DL分别对1#，正常时1DL2DL均合，3DL断开，1DL1)供电。2L跳开后，3DL自动合上，由1DL电。当1L上发生故障，

1）2图表暗备用（主变分别对低压母线供2 #断开，1#主变、5DL1DL2) 正常时，2DL均合，。5DL或2 #主变发生故障，跳开4DL6DL，合上主变或电。当1# 暗备用（图表32） . . 8.说明变电站电压无功综合控制的基本原理原理图 (1)

X?QPR LLLL??UUU??U?U2LL2LU L (2) 分接头调节：、、、在系统R X R的损耗最小时，

XU?ULN LST TS （忽略电压降横分量） X?PRQLLLL)?,PQ?fU(?ULN2LLU LN?? sin?cosXRLLSU??LLNU … … …①… ＝ LN （设用户的自然功率因素不变可得公式①） U＝U)=U考虑U/K，可以调整 K (有载分接头使 LN2L1 ↗，U↗，即逆调压。可见，随着S2L

投入电容器组调节：(3) 后，高压损耗为：Q投入无功补偿C 2222)QP??(Q?P?(QQ)

CC2222 )(XX?)??S(R?R?jTSSST22UU 22 、其中PQ为U处的功率。222 的关系为：Us变电站低压母线电压U与系统电压2 )?)?P(RR?(QQXX?)(TS2TSC2?UU?

S2U2 （电容参数值）都可以起到对电压的调节作 K(4) 改变值（分接头位置）和QC

时系统的无功、有功损耗最小，综合公式②③两Q＝用，由公式②得当Q2 C者考

虑，不仅可以保证电压质量，还能尽量使网络损耗最小，从而达到现有设备条件下得最佳控制。简述变电站综合自动化中低频减负荷控制系统的控制原理9. 分根据这些线路所供负荷的重要程度，假定变电站馈电母线上有多余配电线路，为基本级和特殊级两大类。基本级中为一般负荷的馈电线，特殊级为重要负荷。按照负荷级别的不同当系统中出现频率降低，而且降低到需要减负荷的程度时，进行切负荷。画图说明变电站综合自动化系统分散分布式的组态形式及其特点。 10. 特点：面向对象的设计，既可分散安装，又可集中组屏。.

. 变电站综合自动化系统中的保护单元和测控单元在数据使用方面有哪几种 11. 方式，各自的优缺点如何。 (1)数据完全共享型TV TA或即保护和测量的模拟量完全来自同一优点：接线少，造价降低 TA的测量范围不一样。缺点：测量精度得不到保证，测量TA和保护 (2) 数据独立处理型。但保护单元和测量单元在同一，可以使用同一个CPUTV、A/D使用各自的TA、机箱。缺点：占用资源过多，造价高。优点：体积小。保护和测量完全独立型(3) 分测控装置和保护装置完全分开，分别接入通讯网中。缺点：体积大，造价高。优点：完全分离，互不影响。简述光学电流传感器与传统的电磁式电流互感器相比有哪些优点？12. ）没有因充油而产生的易燃、易爆炸等危险。（1 ）不含铁芯，消除了磁饱和、铁磁谐振等问题。（2 ）低压侧无开路高压危险。（3 4（）暂态响应范围大，测量精度高。 5）频率响应范围宽。（ 6）优良的绝缘性能，造价低。（ 7）抗电磁干扰能力强。（）体积小、重量轻，安装运输方便。8（）由于信息载体是光，用光纤传输信号，因此具有光学敏感和光纤传输的优9（点。）适应了电力计量与保护数字化、微机化和自动化发展的潮流。（10 简述变电站综合自动化系统中常用的几种信息传输方式及其优缺点。13. 模拟传输(1) 方式。,适用于全集中式阶段和大RTU且传输的信息量小点对点,无灵活性可言, RS232的传输基于(2) 的阶RTU适用于大灵活性差但仍然是点对点的传输解决了传输信息量的问题,,, 段。.

(3) 基于RS485的传输传输信息量大,可以连成网络,但网络的节点数减少,且为主从式,限制了传输的效率.适用于大RTU方式和小规模分布式网络 (4) 基于现场总线的传输信息量较大,网络传输,结点数较多,可靠性大大提高,平等式的结构和优先级的机制保证了重要信息的实时性,但信息传输的速度相对于录波数据传输等要求有差距.适用于中等规模的分层分布式阶段。 (5) 基于以太网络的传输传输信息量及速度极大，网络连接，平等结构，随着近年基于芯片的系统和光纤传输技术逐渐成熟，在变电站控制领域得到日益广泛的应用。适用于大规模的分层分布式控制系统。 14. 简述变电站抗电磁干扰的措施。 (1) 屏蔽：一、二次设备的屏蔽，端子和机箱的屏蔽； (2) 减少耦合：减少强电回路的感应耦合； (3) 接地：一次系统接地和二次系统接地； (4) 隔离：模拟量的隔离，开关量输入、输出隔离，二次回路布线时的隔离。 (5) 滤波：常用的滤波器有电容滤波器、电感滤波器、RC滤波器。 15. 简述CSC2000变电站综合自动化系统的特点及基本功能。 (1) 简图：

特点(2) 35kV~500kV各种电压等级的变电站。1) 适用除了各间隔单元保留紧急手动跳、合闸操作手段外，其余保护、控2) 制、监视、测量和报警功能全部由综合自动化系统完成。现场总线3) LONWORKS 典型的分散分布式系统，既可集中组屏，又可分散安装。4) 第三代微机保护通用硬件。5) 基本功能(3) 监控系统主站1)控制、实现对全部一次设备进行监视、测量、以计算机监控系统为中心，管理、记录和报警功能，是为了运行人员之间的接口。需要时可与远方控制中心及其他系统通信。继电保护工程师站2) 可以进行保护定值管理、录波数据分析（数据存盘、录波数据的波形显，设备在线智能管理（断路器切断电流数值和动作次数）示和分析计算），接至公用电话网，工程师可以MODEM远方故障信息分析、诊断（通过机在任何有电话的地方同网上任一元件通信，可以从保护工程师站PC 的磁盘中调取录波记录，实现远方故障分析与诊断）。 . .

3) 远动主站通过LONWORKS现场总线/以太网等同各种不同类型的保护装置，测控装置通信，把所采集的数据送到几个独立的数据库中，经规约转换后，分别上送到不同的调度端，直接通过主站对间隔层设备进行控制，实现“四遥”功能。 4) 防误闭锁控制 CSC 2000 综合自动化系统采用基于测控网络的站级防误闭锁及间隔层相结合的防误系统，发挥了微机防误系统及测控网络的优势。 16. 变电站防止误操作的“五防”指的是什么？
