变电所电子设备的防雷实用版

防止雷电对变电站二次设备的干扰破坏是一个十分复杂的技术问题，只要存在一处薄弱环节，雷击损坏设备的情况就会随时发生，因此必须综合治理，多渠道防护■山东省莒南县供电公司左仲坤变电二次设备的防雷措施夏季已至，雷电频繁，为了使变电二次设备安全运行，研究解决变电站中子系统设备的抗雷电干扰问题尤为重要。

雷电的危害雷电的热效应。

当雷击地面上任何物体时，由于短时间内通过极大的电流，将产生巨大的热量。

该热量可使金属熔化，如落到变电站母线上可使杆塔断裂，导线熔断，造成短路。

雷电的机械效应。

当雷电流过一组导线或母线结构时，可在各导线之间产生很大的推力使导线结构断裂。

雷电的静电感应。

雷云放电前，在雷云和大地之间形成了很强的电场，位于其间的金属物体会感应而生与雷云电荷异号的电荷。

当雷云放电时，该物体上的电荷来不及泄放，本身会出现很高的对地电位，可能引起对其它物体的放电。

如果高压输电线位于此电场中，在雷云放电时其上感应的电荷将以行波的形式向两端传播，在到达两端时通过ＰＴ和ＣＴ在二次回路中产生过电压，将继电保护等二次设备烧坏，或造成保护误动作。

当雷直击输电线时，其行波电流更大，危害也更大。

雷击的电磁感应。

雷电产生很强的磁场，在周围的二次回路中可感应很大的共模干扰电压，使二次设备损坏，使保护装置误动。

地电位升高。

当雷电流从接地装置入地时，由于电流很大，可使地电位升高，使二次设备或电缆烧坏。

防雷措施采用具有屏蔽的控制电缆。

电子设备中大量采用半导体器件和集成电路，这些电子和微电子器件是十分脆弱的。

由于雷击产生的暂态电磁脉冲可以直接辐射到这些元件上，也可以在电源或信号线上感应出暂态过电压波，沿线路侵入电子设备，使电子设备工作失灵或损坏。

采用控制电缆作为屏蔽体来阻挡或衰减电磁脉冲的能量传播，保证电子设备的正常和安全运行，是一种有效的防护措施。

三相加装避雷器。

国家科委推广的D K系列线路避雷器具有通流大、残压低、导通速度快的特点，应根据使用部位不同，选用相应型号的避雷器。

变电所微机装置防雷保护范本尊敬的用户，感谢您对我们的咨询。

以下是变电所微机装置防雷保护范本的内容，供您参考。

1. 引言变电所微机装置是变电站的重要组成部分，具有监测、控制、保护等关键功能。

然而，雷击是一种常见的自然灾害，并具有瞬态高电压和电流的特点，对微机装置造成严重损坏的风险。

因此，为了保障变电所微机装置的稳定工作，必须设计和实施全面的防雷保护措施。

2. 防雷保护设计原则（1）按照国家和行业规范的要求进行设计，确保符合相应标准；（2）根据变电站的特点和需求，设计合理的防雷保护方案；（3）保证防雷装置的可靠性和稳定性，尽量减少误动作和虚警；（4）减小防雷装置对操作和维护的影响。

3. 防雷装置的选择（1）气体放电管（GDT）：用于抵御瞬态高电压，保护微机装置不受雷击伤害；（2）金属氧化物压敏电阻（MOVR）：用于防止瞬态过电压对微机装置的损耗；（3）金属间电离型保护器（MISP）：用于消除雷击导致的瞬态高电流；（4）避雷针：用于引导雷电穿过，并将其安全释放到大地；（5）接地网：用于分散雷电能量，保护var装置。

4. 防雷保护措施（1）安装GDT和MOVR在变电所微机装置的电源线路上，以增加对瞬态高电压的保护；（2）在微机装置的输入和输出端口处设置MISP，以保护微机装置免受雷击引起的瞬态高电流的影响；（3）在变电所建筑物的高处安装避雷针，并将其与接地系统连接，以引导和释放雷电的能量；（4）确保接地系统的良好连接和有效运行，以提供稳定的接地保护；（5）定期检查和维护防雷装置，确保其正常工作状态。

5. 工程实施（1）在变电所微机装置的电源线路上合理布置GDT和MOVR，确保其能够对瞬态高电压提供有效保护；（2）根据微机装置的接口要求和布置情况，精确放置MISP；（3）安装避雷针时，注意选用符合国家和行业规范的产品，并确保正确安装；（4）设计和建设接地系统时，确保良好的接地电阻和独立接地电极的性能；（5）在工程实施过程中，严格按照相关标准和规范进行检查和测试，确保防雷保护设备的合格性。

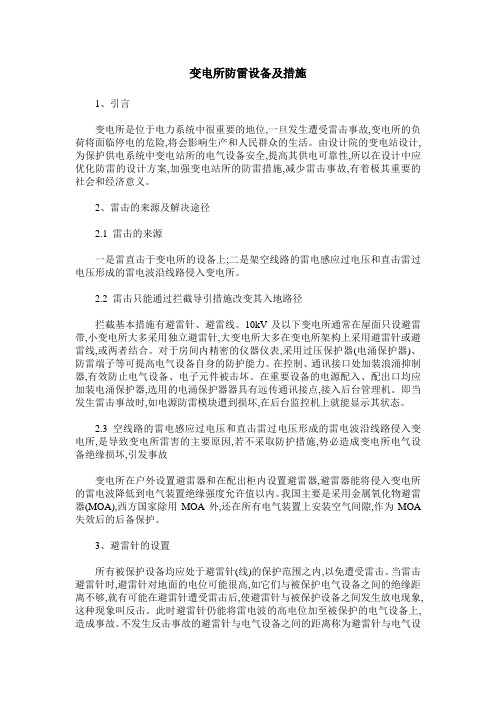

变电所防雷设备及措施1、引言变电所是位于电力系统中很重要的地位,一旦发生遭受雷击事故,变电所的负荷将面临停电的危险,将会影响生产和人民群众的生活。

由设计院的变电站设计,为保护供电系统中变电站所的电气设备安全,提高其供电可靠性,所以在设计中应优化防雷的设计方案,加强变电站所的防雷措施,减少雷击事故,有着极其重要的社会和经济意义。

2、雷击的来源及解决途径2.1 雷击的来源一是雷直击于变电所的设备上;二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所。

2.2 雷击只能通过拦截导引措施改变其入地路径拦截基本措施有避雷针、避雷线。

10kV及以下变电所通常在屋面只设避雷带,小变电所大多采用独立避雷针,大变电所大多在变电所架构上采用避雷针或避雷线,或两者结合。

对于房间内精密的仪器仪表,采用过压保护器(电涌保护器)、防雷端子等可提高电气设备自身的防护能力。

在控制、通讯接口处加装浪涌抑制器,有效防止电气设备、电子元件被击坏。

在重要设备的电源配入、配出口均应加装电涌保护器,选用的电涌保护器器具有远传通讯接点,接入后台管理机。

即当发生雷击事故时,如电源防雷模块遭到损坏,在后台监控机上就能显示其状态。

2.3 空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所,是导致变电所雷害的主要原因,若不采取防护措施,势必造成变电所电气设备绝缘损坏,引发事故变电所在户外设置避雷器和在配出柜内设置避雷器,避雷器能将侵入变电所的雷电波降低到电气装置绝缘强度允许值以内。

我国主要是采用金属氧化物避雷器(MOA),西方国家除用MOA外,还在所有电气装置上安装空气间隙,作为MOA 失效后的后备保护。

3、避雷针的设置所有被保护设备均应处于避雷针(线)的保护范围之内,以免遭受雷击。

当雷击避雷针时,避雷针对地面的电位可能很高,如它们与被保护电气设备之间的绝缘距离不够,就有可能在避雷针遭受雷击后,使避雷针与被保护设备之间发生放电现象,这种现象叫反击。

变电所防雷安全技术措施
为了保障变电所正常、安全、稳定运行，防止雷击事故的发生，需要采取一系列防雷安全技术措施，以下为相关内容。

一、选址和布局
变电所选址应在低地形地带和电气环境好、无火灾危险源、不
受环境污染的地方。

布局要合理，主变压器、配电变压器、开关设
备合理布置，防止雷电冲击直接侵入变电设备。

二、接地引下
变电所应设置雷电接地系统，采用三阶或四阶接地系统，增加
接地体密度，安装避雷针或钢管杆等雷电接地引下装置，在雷暴发
生时将雷电引入地中。

三、避雷器
变电所安装避雷器，作为一道防守雷电冲击的重要措施。

避雷
器品种繁多，应根据实际需要选择合适的避雷器，串联或并联方式
使用。

四、接闸器和开关器
接闸器和开关器作为变电所电力控制的主要设备，应加强对其
防雷的控制。

采用合适的防雷器接入电源回路，以保证变电所电气
设备正常使用。

五、合理电缆布线
合理布线有利于减少雷电冲击的影响，方便维修，在布线过程
中应避免多头插座、绝缘材料老化等影响电缆安全的情况。

六、设立雷电探测器
雷电探测器可准确地测定雷电距离和方向，实现针对性的防雷
对策，对保障变电所安全运行具有很大作用。

七、维护管理
定期对变电所设施进行巡视，发现问题及时处理和维护，避免
设备老化和维护不及时带来的安全隐患。

综上所述，变电所防雷安全技术措施是确保变电所正常、安全、稳定运行的关键，需要针对实际情况采取一系列的技术措施，使其
实现最佳防雷效果。

变电所的防雷措施【摘要】变电所的防雷措施对于确保变电设备的正常运行和员工的安全至关重要。

本文首先介绍了变电所的防雷原理，包括雷电产生的原因和传播方式。

然后详细讨论了外部防雷措施和内部防雷措施，如避雷针和接地网的设置以及建筑物的防雷设计。

设备保护措施是保护变电设备免受雷击损坏的重要环节，包括避雷器和过压保护装置的应用。

人员培训措施是确保员工能够正确应对雷电天气的关键，包括定期的防雷知识培训和应急预案演练。

变电所的防雷措施是综合性和必要的，只有有条不紊地做好这些措施，才能确保变电所的运行安全稳定。

【关键词】关键词：变电所、防雷措施、雷电、原理、外部防雷、内部防雷、设备保护、人员培训、综合性、必要性1. 引言1.1 变电所的防雷措施的重要性电力系统是现代社会不可或缺的基础设施，而变电所作为电力系统的重要组成部分，保障了电力的安全、稳定传输。

由于变电所集中了大量的设备和电力设施，使其成为雷电侵袭的重要目标。

雷电对变电所的直接打击可能会导致事故，造成设备损坏，甚至引发火灾，给人员带来严重的安全风险。

变电所的防雷措施显得尤为重要。

变电所的防雷措施不仅可以保护设备和设施的安全运行，还可以提高电力系统的可靠性和稳定性。

通过有效的防雷措施，可以及时发现雷电侵袭，并采取相应的措施进行防护，避免事故的发生，确保电力系统的正常运行。

变电所防雷措施的健全，也是对电力系统运行安全管理的重要保障，有助于提高电力系统的运行效率和可靠性，为人们的生活和生产提供稳定可靠的电力供应。

加强对变电所的防雷措施意义重大，不仅关乎变电所本身的安全和稳定运行，也关系到整个电力系统的安全性和可靠性。

只有通过科学有效的防雷措施，才能最大程度地降低雷电给变电所带来的潜在风险，确保电力系统的安全稳定运行。

2. 正文2.1 变电所的防雷原理变电所的防雷原理是指通过建立有效的避雷系统和接地系统，将雷电流迅速引导到大地，从而保护变电站设备和人员免受雷击伤害。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改变电所防雷安全技术措施(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes变电所防雷安全技术措施(通用版)1变电所遭受雷击的来源及解决方法变电所是电力系统防雷的重要保护设施，如果发生雷击事故，将造成大面积的停电，严重影响社会和人民生活。

因此要求变电所的防雷措施必须十分可靠。

①雷击的来源。

一是雷直击于变电所的设备上；二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所。

②变电所对于直击雷的保护一般采取装设避雷针或采用沿变电所进线段一定距离内架设避雷线的方法解决。

③架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所，是导致变电所雷害的主要原因，若不采取防雷措施，势必造成变电所电气设备绝缘损坏，引发事故。

在变电所内装设避雷器的目的在于限制入侵雷电波的幅值，使电气设备的过电压不致于超过其冲击耐压值，而变电所的进线段上装设保护段的主要目的，在于限制流经避雷器的雷电流幅值及入侵雷电波的陡度。

2变电所装设避雷针的原则所有被保护的设备均应处于避雷针（线）的保护范围之内，以免遭受雷击。

当雷击避雷针时，避雷针对地面的电位可能很高，如果它们与被保护电气之间的绝缘距离不够，就有可能在避雷针遭受雷击后，使避雷针与被保护设备之间发生放电现象，这种现象叫反击。

此时避雷针仍能将雷电波的高电位加致被保护的电气设备上，造成事故。

3避雷针与电气设备之间防雷最小距离的确定雷击避雷针时，雷电流流经避雷针及其接地装置，为了防止避雷针与被保护设备或构架之间的空气间隙被击穿而造成反击事故，空气间隙必须大于最小安全净距。

2023年雷击对变电所电子设备的危害及其防护引言____年，在电力行业中，变电所是重要的组成部分，用于变压、配电和保护电力系统。

然而，随着气候变化和电力需求的增加，雷电活动也在逐渐增加。

雷击不仅对人员安全构成威胁，还对变电所的电子设备造成严重的损坏。

因此，了解雷击对变电所电子设备的潜在危害，并采取相应的防护措施非常重要。

一、雷击对变电所电子设备的危害雷电活动会对变电所的电子设备造成多种危害，以下是其中几个主要的危害：1. 直接损坏电子设备雷击产生的大电流和高电压有可能直接损坏变电所内的电子设备。

雷电将通过设备的电源线、信号线、通讯线等进入设备，导致设备内部电路短路或部件损坏，从而导致设备失效或无法正常工作。

2. 瞬时电压冲击雷击产生的电磁场会在附近的电源线和信号线中诱导出电流。

这些电流会导致瞬时电压冲击，使电压超过设备的耐受范围，从而对设备内部的电子元件产生击穿和损坏。

3. 电磁辐射干扰雷击产生的电磁场也会对设备周围的电磁环境造成干扰。

这种辐射干扰可能引起设备之间的相互干扰，导致系统故障和通信中断。

4. 数据丢失和损坏雷击导致的设备故障可能会导致数据丢失和损坏。

在变电所中，数据的准确性和完整性至关重要，因此雷击对数据的损坏将对电力系统的运行和管理产生严重的影响。

5. 停电和服务中断雷击对变电所的电子设备造成损坏后，可能导致停电和服务中断。

这将对电力供应系统、工业生产和人民生活产生严重影响。

二、雷击防护措施为了保护变电所的电子设备免受雷击的危害，可以采取以下防护措施：1. 避雷针和防雷器在设计和建造变电所时，应在其周围安装适当数量和类型的避雷针和防雷器。

避雷针和防雷器能够吸引雷电的电荷，将其引导到地下，从而减少雷电对设备的危害。

2. 接地系统建立良好的接地系统是防止雷击对电子设备造成损坏的关键。

接地系统将雷电的电荷引入地下，使其不会对设备产生直接危害。

因此，变电所的接地系统应符合相关标准和规范，并进行定期维护和检查。

变电所防雷措施1. 引言在电力系统中，变电所是起到电能转换和电能配送的关键节点。

然而，由于其庞大的设备和复杂的电气系统，变电所也面临着各种潜在的风险，其中之一就是雷击。

雷击对变电所设备和系统的安全稳定运行造成严重威胁，因此，采取有效的防雷措施至关重要。

本文将介绍一些常用的变电所防雷措施，以帮助变电所管理人员和工程师更好地保护变电所设备和系统，确保其安全运行。

2. 主要防雷措施2.1 避雷针避雷针是常见的防雷措施之一，它通过将一根或多根导电杆竖直地安装在变电所建筑物的顶部，来引导和分散雷电。

当雷电靠近变电所时，避雷针会吸引并带走雷电，从而保护变电所的设备和系统免受直接雷击。

2.2 接闪器接闪器是另一种常用的防雷措施。

它一般安装在变电所的高处，如变电所建筑物的屋顶或高耸的设备上。

接闪器可以通过放电器件将雷电引导到接地系统中，从而降低雷电对设备和系统的影响。

接闪器的选择应考虑变电所的具体情况和要求，例如建筑物的高度和形状、周围环境等。

2.3 接地系统良好的接地系统是变电所防雷的重要组成部分。

它能够将雷电引导到地下，从而分散和消除雷电对设备和系统的影响。

接地系统应具备足够的导电性能和强大的耐雷能力，以确保有效地将雷电引导到地下，同时防止地电位上升。

2.4 绝缘设备和绝缘子绝缘设备和绝缘子在变电所中发挥着重要的防雷作用。

它们能够阻止雷电通过设备和系统的导线和绝缘子支持物蔓延，进而保护变电所免受雷电的危害。

因此，在变电所设计和建设中，选择合适的绝缘设备和绝缘子至关重要。

3. 其他防雷措施除了上述主要的防雷措施之外，还有一些其他的方法和措施可用于提高变电所的防雷能力，例如：•空中线路的套管和防雷装置：对高压空中输电线路的绝缘子进行套管处理，同时安装防雷装置，可以有效防止雷电对线路的影响。

•设备外壳的接地：对变电所设备外壳进行接地处理，能够降低设备受雷击时的损坏程度。

•定期巡检和维护：定期对变电所的防雷设施进行巡检和维护，确保其正常运行并及时发现和修复可能存在的问题。
