市政管道功能性试验

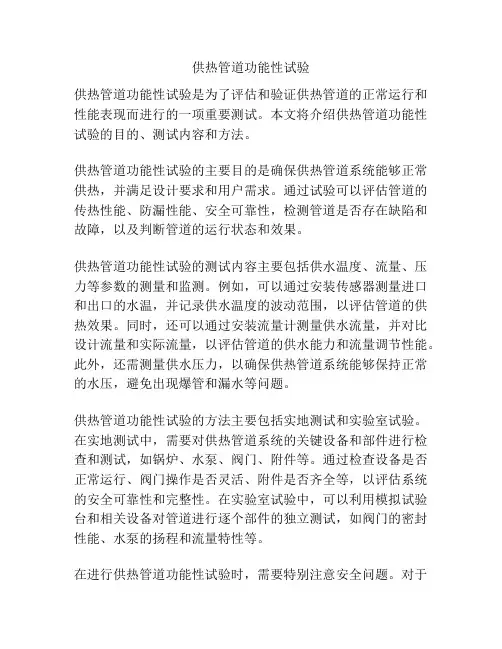

供热管道功能性试验

供热管道功能性试验是为了评估和验证供热管道的正常运行和性能表现而进行的一项重要测试。本文将介绍供热管道功能性试验的目的、测试内容和方法。

供热管道功能性试验的主要目的是确保供热管道系统能够正常供热，并满足设计要求和用户需求。通过试验可以评估管道的传热性能、防漏性能、安全可靠性，检测管道是否存在缺陷和故障，以及判断管道的运行状态和效果。

供热管道功能性试验的测试内容主要包括供水温度、流量、压力等参数的测量和监测。例如，可以通过安装传感器测量进口和出口的水温，并记录供水温度的波动范围，以评估管道的供热效果。同时，还可以通过安装流量计测量供水流量，并对比设计流量和实际流量，以评估管道的供水能力和流量调节性能。此外，还需测量供水压力，以确保供热管道系统能够保持正常的水压，避免出现爆管和漏水等问题。

供热管道功能性试验的方法主要包括实地测试和实验室试验。在实地测试中，需要对供热管道系统的关键设备和部件进行检查和测试，如锅炉、水泵、阀门、附件等。通过检查设备是否正常运行、阀门操作是否灵活、附件是否齐全等，以评估系统的安全可靠性和完整性。在实验室试验中，可以利用模拟试验台和相关设备对管道进行逐个部件的独立测试，如阀门的密封性能、水泵的扬程和流量特性等。

在进行供热管道功能性试验时，需要特别注意安全问题。对于高温和高压的管道，应采取安全措施，如佩戴防护服和手套，使用防爆设备等。同时，还需确保试验中的水质符合相关标准，以避免对管道系统造成污染和腐蚀。

综上所述，供热管道功能性试验是为了评估和验证供热管道的正常运行和性能表现而进行的一项重要测试。通过测试可以评估管道的传热性能、防漏性能、安全可靠性，检测管道是否存在缺陷和故障，以及判断管道的运行状态和效果。通过合理选择测试内容和方法，并确保试验的安全和可靠，可以为供热管道的设计、施工和运行提供重要的参考依据。

市政基础设施的有关质量检测和功能性试验资料目录

工程类别 有关质量检测和功能性试验资料

（一）市政桥梁工 程 1、桩

基 1、预制桩和预制桩接桩材料的产品合格证、复试报告、试 桩报告；

2、灌注桩钢筋合格证及钢筋检测报告、混凝土试块报告

3、桩基检测报告（静载、大应变、小应变）、复合地基承 载力检测报告

2、预

应力

构件 1、成品：合格证、结构性能检测报告

2、现浇：预应力钢绞线合格证及检测报告、锚具夹具合格 证及检测报告、混凝土试块报告

3、桥

梁 1、钢筋原材料合格证及复试报告、混凝土试块报告

2、支座合格证及检测报告

3、大型、新型结构等桥梁动静载试验报告

（二）市政道路工 程 1、水稳结构层无侧限抗压强度报告、各结构层压实度检测报告

2、各结构层弯沉检测报告、水稳及面层的厚度钻芯检测报告

3、沥青马歇尔试验检测报告

4、侧平石合格证及检测报告、窨井盖合格证及检测报告

（三）市政构筑物 1、水泥、钢筋合格证及检测报告、回填土压实度检测报告

2、水池满水试验记录

3、混凝土试块报告、砂浆试块报告 （四）市政排水工

程 1水泥、管材合格证及检测报告、回填土压实度检测报告

2、管道通球试验记录、污水管道闭水试验记录

3、混凝土试块报告、砂浆试块报告

（五）市政给水管

道 1管道、阀门合格证及检测报告、回填土压实度检测报告

2、埋地钢管焊缝探伤检测报告

3、功能性试验记录（严密性、强度）、清洁性试验记录（吹扫、冲 洗）

4、水质检疫报告

（六）市政燃气管

道 1管道、阀门合格证及检测报告、回填土压实度检测报告

2、埋地钢管焊缝探伤检测报告

3、功能性试验记录（严密性、强度）、清洁性试验记录（吹扫、冲 洗）

（七）市政清淤工

程 标高测绘报告（规划测绘院）

给排水管道功能性试验

9．1 一般规定

9．1．1 给排水管道安装完成后应按下列要求进行管道功能性试验：

1 压力管道应按本规范第9．2节的规定进行压力管道水压试验，试验分为预试验和主试验阶段；试验合格的判定依据分为允许压力降值和允许渗水量值，按设计要求确定：设计无要求时，应根据工程实际情况，选用其中—项值或同时采用两项值作为试验合格的最终判定依据；

2 无压管道应按本规范第9．3、9．4节的规定进行管道的严密性试验，严密性试验分为闭水试验和闭气试验，按设计要求确定；设计无要求时，应根据实际情况选择闭水试验或闭气试验进行管道功能性试验；

3 压力管道水压试验进行实际渗水量测定时，宜采用附录C注水法。

9．1．2 管道功能性试验涉及水压、气压作业时，应有安全防护措施，作业人员应按相关安全作业规程进行操作。管道水压试验和冲洗消毒排出的水，应及时排放至规定地点，不得影响周围环境和造成积水，并应采取措施确保人员、交通通行和附近设施的安全。

9．1．3 压力管道水压试验或闭水试验前，应做好水源的引接、排水的疏导等方案。

9．1．4 向管道内注水应从下游缓慢注入，注入时在试验管段上游的管顶及管段中的高点应设置排气阀，将管道内的气体排除。

9．1．5 冬期进行压力管道水压或闭水试验时，应采取防冻措施。

9．1．6 单口水压试验合格的大口径球墨铸铁管、玻璃钢管、预应力钢筒混凝土管或预应力混凝土管等管道，设计无要求时应符合下列要求：

1 压力管道可免去预试验阶段，而直接进行主试验阶段；

2 无压管道应认同严密性试验合格，无需进行闭水或闭气试验。

9．1．7 全断面整体现浇的钢筋混凝土无压管渠处于地下水位以下时，除设计有要求外，管渠的混凝土强度、抗渗性能检验合格，并按本规范附录F的规定进行检查符合设计要求时，可不必进行闭水试验。

9．1．8 管道采用两种(或两种以上)管材时，宜按不同管材分别进行试验；不具备分别试验的条件必须组合试验，且设计无具体要求时，应采用不同管材的管段中试验控制最严的标准进行试验。

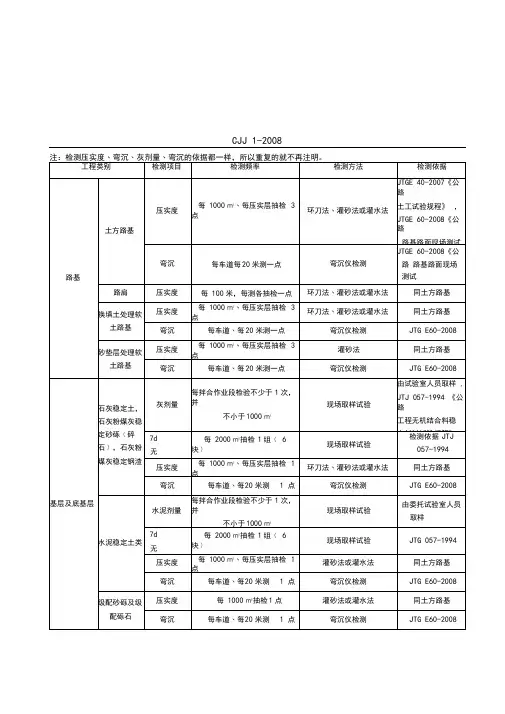

CJJ 1-2008

注：检测压实度﹑弯沉﹑灰剂量﹑弯沉的依据都一样，所以重复的就不再注明。

工程类别 检测项目 检测频率 检测方法 检测依据

路基 土方路基 压实度 每 1000㎡﹑每压实层抽检 3点 环刀法﹑灌砂法或灌水法 JTGE 40-2007《公路

土工试验规程》 ，

JTGE 60-2008《公路

路基路面现场测试

弯沉 每车道每 20米测一点 弯沉仪检测 JTGE 60-2008《公路 路基路面现场测试

路肩 压实度 每 100米，每测各抽检一点 环刀法﹑灌砂法或灌水法 同土方路基

换填土处理软

土路基 压实度 每 1000㎡﹑每压实层抽检 3点 环刀法﹑灌砂法或灌水法 同土方路基

弯沉 每车道﹑每 20米测一点 弯沉仪检测 JTG E60-2008

砂垫层处理软

土路基 压实度 每 1000㎡﹑每压实层抽检 3点 灌砂法 同土方路基

弯沉 每车道﹑每 20米测一点 弯沉仪检测 JTG E60-2008

基层及底基层 石灰稳定土，

石灰粉煤灰稳

定砂砾﹙碎

石﹚，石灰粉

煤灰稳定钢渣 灰剂量 每拌合作业段检验不少于 1次，

并

不小于 1000㎡ 现场取样试验 由试验室人员取样 ,

JTJ 057-1994 《公路

工程无机结合料稳

定材料试验规程》 7d

无每 2000㎡抽检 1组﹙ 6块﹚ 现场取样试验 检测依据 JTJ

057-1994

压实度 每 1000㎡﹑每压实层抽检 1点 环刀法﹑灌砂法或灌水法 同土方路基

弯沉 每车道﹑每 20米测 1 点 弯沉仪检测 JTG E60-2008

水泥稳定土类 水泥剂量 每拌合作业段检验不少于 1次，

并

不小于 1000㎡ 现场取样试验 由委托试验室人员

取样

7d

无每 2000㎡抽检 1组﹙ 6块﹚ 现场取样试验 JTG 057-1994

压实度 每 1000㎡﹑每压实层抽检 1点 灌砂法或灌水法 同土方路基

弯沉 每车道﹑每 20米测 1 点 弯沉仪检测 JTG E60-2008
