Aspen Plus的基本操作
1、 Aspen plus的启动
(1) 选择【开始】→【程序】→【AspenTech】→【Aspen engineering Suite 】→【Aspen
Plus 11.1】→【Aspen Plus User Interface】，如下图所示：
(2) 启动Aspen Plus 对话框后，弹出Aspen Plus Startup对话框。选择Blank
Simulation。如下图所示：
空白模拟
模板模拟
打开现有模拟 然后出现如下对话框时，点击OK即可。
然后出现如下界面：
菜单
快捷键
流程区
物流、能流区 单元模块区 单元模块区可分为：
Mixers/splitters 混合器/分流器
Separators 分离器
HeatExchangers 热交换器（或称为换热器）
Columns 塔（精馏塔、吸收塔）
Reactors 反应器
Pressure Changers 压力转换设备
Manipulators 流股调节器
Solids 固体操作设备
2、 模拟流程的设置步骤：
（1） 当选定了合适的单元模块，就可以放到流程区去。
（2） 在画好流程的基本单元后，就可以打开物流区，用物流将各个单元设备连接起来。
（3） 进行物流连接的时候，系统会在图中以红色的标记显示，提示在设备的哪些地方需要物流连接。
（4） 在红色标记处，确定所需要连接的物流，当整个流程结构确定以后，红色标记消失，按Next按钮，系统提示下一步需要做的工作。
（5） 最终流程图如下图所示。
3、物流数据及参数的输入 (1) 输入流程的数据参数时，有两种方式可以进行输入。
a. 点击后，在跳出的对话框中选择确定，即可进入数据参数输入对话框“Data
Browser”；
b. 打开数据浏览器(data browse) ，也可进入数据参数输入对话框“Data Browser”
1 化工过程模拟实训AspenPlus教程第二版课程设计
1. 简介
Aspen Plus是一种广泛使用的化工过程模拟软件，它可以模拟各种化学工艺操作和过程。本教程将介绍如何使用Aspen Plus进行化工过程模拟实训。本教程是第二版，增加了更多的实例和案例，以便读者更好地理解和应用Aspen Plus。
2. Aspen Plus基础
在开始使用Aspen Plus前，需要了解以下基础概念：
2.1 单元操作
单元操作是指物料转化和传递过程中的基本操作，如反应、蒸馏、吸收、萃取等。Aspen Plus提供了许多单元操作模块，可以用来构建整个流程。
2.2 组成
组成是指物料的组成成分。在Aspen Plus中，组成可以用化学式、分子式、元素符号等表示。
2.3 热力学
热力学是指物料的能量状况。在Aspen Plus中，可以使用不同的热力学库来模拟不同的物料。
2.4 流程图
流程图是Aspen Plus中最基本的概念，所有的操作都可以在流程图中进行。 2 3. Aspen Plus实例
3.1 空气分离实例
空气分离是工业化学中常见的过程。它可以通过液化空气来分离氮气和氧气。在Aspen Plus中，可以使用cryogenic splitter模块来模拟这个过程。
1. 创建流程图并选择cryogenic splitter模块。
2. 设置物料组成和流量。
3. 设置冷却剂和回收装置。
4. 进行模拟并查看结果。
3.2 甲醇制备实例
甲醇制备是另一个常见的化学工艺过程。它可以使用甲烷和水制备甲醇。在Aspen Plus中，可以使用reactor模块来模拟这个过程。
1. 创建流程图并选择reactor模块。
2. 设置物料组成和流量。
3. 设置反应条件和反应器类型。
4. 进行模拟并查看结果。
3.3 精制实例
精制是化学工业中重要的过程，它可以使物料纯度更高。在Aspen Plus中，可以使用distillation column模块来模拟这个过程。
安装步骤注意：
1、 以管理员身份运行‘LicGen.exe’，产生执照文
件‘LSERVRC_004_2874F.lic’
2、 以管理员身份运行双击 WlmAdmin 应用程
序。
3、 严格按照一到七的安装步骤，如果最后一步
出现我所说的重启后再次打开Aspen plus
有执照错误问题，请再一次复制一遍，如果
成功复制后（结束占用任务才能成功复制），
还是同样错误原因在于没有以管理员身份
运行‘LicGen.exe ’，产生执照文件（执照文
件名称各不相同）。
4、 Win7安装也是同样的步骤，以下步骤适用
于64位操作系统。
一、安装环境文件
一、
1、打开第三方环境文件安装文件夹“3rd Party Redistributables”，首先安装 Microsoft .NET
Framework 3.5 SP1，
说明：windows原版系统默认是已经配置好了的，就无需再装了。
2、接下来是“Microsoft .NET Framework 4.0”和“Microsoft .NET Framework 4.5.2”，这里全部
默认安装就行了。
3、安装“Microsoft SQL Express 2012 SP1”。 说明：以管理员身份执行“SQLEXPR_x64_ENU.exe”自解压exe程序，默认会解压到当前盘的根目录下，一般解压后会自动启动setup.exe文件，如没启动就打开解压后的文件夹，执
行SETUP.EXE进行安装，启动后的界面如图片2所示
4、这里选择第一项继续往下安装，一直下一步(中间会错误警告直接忽略)，到选择安装模
块和安装位置时，建议全部默认，不要更改
一直下一步到实例配置选项时，建议还是全部默认。如图所示
接下来的一步“SQL Server Browser”我们修改成手动。
下一步之后要选择混合选项，密码这儿随便输入。
继续下一步，直到成功安装。安装成功后
二、以管理员身份运行‘LicGen.exe’，产生执

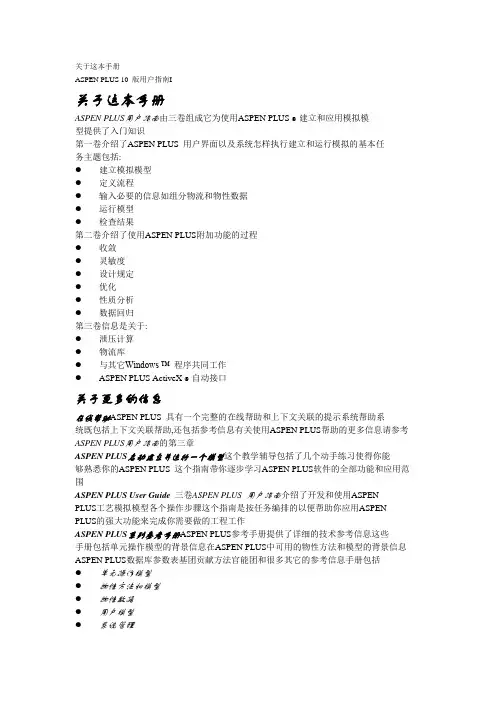

关于这本手册
ASPEN PLUS 10 版用户指南I
关于这本手册
ASPEN PLUS用户指南由三卷组成它为使用ASPEN PLUS ® 建立和应用模拟模
型提供了入门知识
第一卷介绍了ASPEN PLUS 用户界面以及系统怎样执行建立和运行模拟的基本任
务主题包括:
建立模拟模型
定义流程
输入必要的信息如组分物流和物性数据
运行模型
检查结果
第二卷介绍了使用ASPEN PLUS附加功能的过程
收敛
灵敏度
设计规定
优化
性质分析
数据回归
第三卷信息是关于:
泄压计算
物流库
与其它Windows ™ 程序共同工作
ASPEN PLUS ActiveX ® 自动接口
关于更多的信息
在线帮助ASPEN PLUS 具有一个完整的在线帮助和上下文关联的提示系统帮助系
统既包括上下文关联帮助,还包括参考信息有关使用ASPEN PLUS帮助的更多信息请参考
ASPEN PLUS用户指南的第三章
ASPEN PLUS启动建立并运行一个模型这个教学辅导包括了几个动手练习使得你能
够熟悉你的ASPEN PLUS 这个指南带你逐步学习ASPEN PLUS软件的全部功能和应用范
围
ASPEN PLUS User Guide 三卷ASPEN PLUS 用户指南介绍了开发和使用ASPEN
PLUS工艺模拟模型各个操作步骤这个指南是按任务编排的以便帮助你应用ASPEN
PLUS的强大功能来完成你需要做的工程工作
ASPEN PLUS系列参考手册ASPEN PLUS参考手册提供了详细的技术参考信息这些
手册包括单元操作模型的背景信息在ASPEN PLUS中可用的物性方法和模型的背景信息
ASPEN PLUS数据库参数表基团贡献方法官能团和很多其它的参考信息手册包括
单元操作模型
物性方法和模型
物性数据
