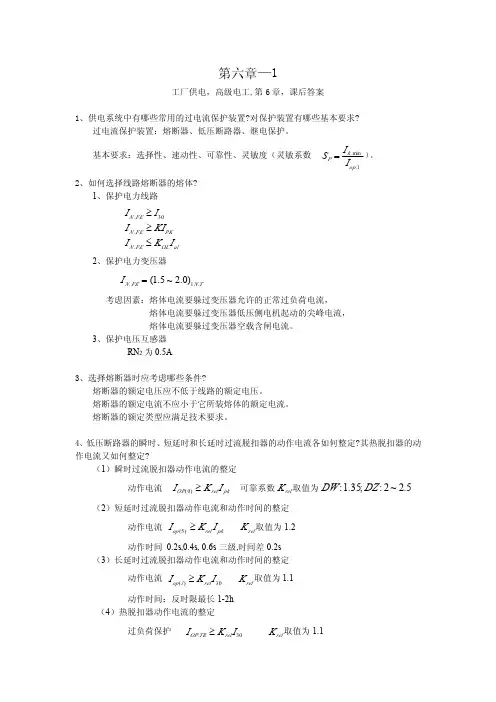

第六章—1
工厂供电，高级电工,第6章，课后答案
1、供电系统中有哪些常用的过电流保护装置?对保护装置有哪些基本要求?
过电流保护装置：熔断器、低压断路器、继电保护。
基本要求：选择性、速动性、可靠性、灵敏度（灵敏系数）。
1.min.
opk
PII
S=
2、如何选择线路熔断器的熔体?
1、保护电力线路
alOLFENPKFENFEN
IKIKIIII
≤≥≥
..30.
2、保护电力变压器
TNFENI
.1.)0.2~5.1(=
考虑因素：熔体电流要躲过变压器允许的正常过负荷电流，
熔体电流要躲过变压器低压侧电机起动的尖峰电流，
熔体电流要躲过变压器空载含闸电流。
3、保护电压互感器
RN2为0.5A
3、选择熔断器时应考虑哪些条件?
熔断器的额定电压应不低于线路的额定电压。
熔断器的额定电流不应小于它所装熔体的额定电流。
熔断器的额定类型应满足技术要求。
4、低压断路器的瞬时、短延时和长延时过流脱扣器的动作电流各如何整定?其热脱扣器的动
作电流又如何整定?
（1）瞬时过流脱扣器动作电流的整定
动作电流可靠系数取值为
pkrelOPIKI≥
)0(relK5.2~2:;35.1:DZDW
（2）短延时过流脱扣器动作电流和动作时间的整定
动作电流取值为1.2
pkrelopIKI≥
)5(relK
动作时间0.2s,0.4s,0.6s三级,时间差0.2s
（3）长延时过流脱扣器动作电流和动作时间的整定
动作电流取值为1.1
30)(IKI
rellop≥
relK
动作时间：反时限最长1-2h
（4）热脱扣器动作电流的整定
过负荷保护取值为1.1
30.IKI
relTROP≥
relK5、低压断路器如何选择?
选择低压断路器应满足的条件：
低压断路器的额定电压不低于保护线路的额定电压。
低压断路器的额定电流不小于它所安装的脱扣器的额定电流。
低压断路器的类型应符合安装、保护、操作方式的要求。
6、分析定时限过电流保护的原理。
定时限过电流保护装置的原理电路如图所示，其工作原理如下：当一次电路发生相间短

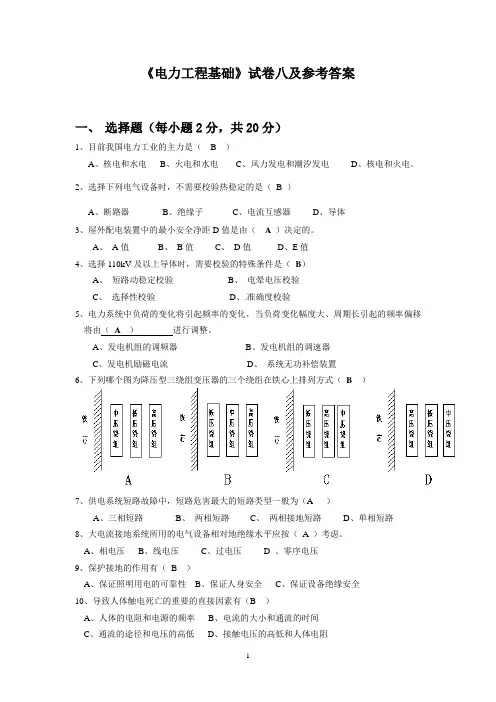

1 《电力工程基础》试卷八及参考答案
一、 选择题（每小题2分，共20分）
1、目前我国电力工业的主力是（ B ）
A、核电和水电 B、火电和水电 C、风力发电和潮汐发电 D、核电和火电。
2、选择下列电气设备时，不需要校验热稳定的是（ B ）
A、断路器 B、绝缘子 C、电流互感器 D、导体
3、屋外配电装置中的最小安全净距D值是由（ A ）决定的。
A、 A值 B、 B值 C、 D值 D、E值
4、选择110kV及以上导体时，需要校验的特殊条件是（ B）
A、 短路动稳定校验 B、 电晕电压校验
C、 选择性校验 D、.准确度校验
5、电力系统中负荷的变化将引起频率的变化，当负荷变化幅度大、周期长引起的频率偏移将由（ A ） 进行调整。
A、发电机组的调频器 B、发电机组的调速器
C、发电机励磁电流 D、 系统无功补偿装置
6、下列哪个图为降压型三绕组变压器的三个绕组在铁心上排列方式（ B ）
7、供电系统短路故障中，短路危害最大的短路类型一般为（A ）
A、三相短路 B、 两相短路 C、 两相接地短路 D、单相短路
8、大电流接地系统所用的电气设备相对地绝缘水平应按（ A ）考虑。
A、相电压 B、线电压 C、过电压 D 、零序电压
9、保护接地的作用有（ B ）
A、保证照明用电的可靠性 B、保证人身安全 C、保证设备绝缘安全
10、导致人体触电死亡的重要的直接因素有（B ）
A、人体的电阻和电源的频率 B、电流的大小和通流的时间
C、通流的途径和电压的高低 D、接触电压的高低和人体电阻 2 二、简答题（每小题5分，共40分）
1
《工厂供电》课程标准
（2008级、三年制）
专业教研室主任：唐跃
系 主 任：李鹏辉
教务处处长签印:
批 准 日 期：
机电工程系
二0一0年六月
2 《工厂供电》课程标准
一、教学对象
本课程标准适用于：电气自动化专业三年制高职学生。
二、学分与学时
学分：18 学时：70
三、课程模块类别及课程属性
课程模块:专业课。
课程属性：限定选修课。
四、课程性质、任务和目的
性质：《工厂供电》课程是自动化类、电力类专业较为重要的一门专业课，是工程技术人员处理工矿企业供电问题必备的基本知识。
任务：使学生了解电力系统概况，初步掌握中小型工厂供电系统运行维护和简单设计所必需的基本理论和基本知识。
目的：通过本课程的学习，使学生初步掌握中小型工厂供电系统运行维护和简单设计所必需的基本理论和基本知识,为今后从事工厂供电工作或其他相关工作奠定一定基础。
五、主要先修与后续课程
本课程以《高等数学》、《电工基础》、《电机及控制》为先修课程。
六、教学目的要求和主要内容
第一章 工厂供电概论
【目的要求】
1、掌握 中性点运行方式；接地形式；电力负荷概念.
2、熟悉 电力系统的电能质量的相关指标。
3、了解 工厂供电的意义、要求；电力系统概况。
【主要内容】 3 1、工厂电力负荷的基本知识。
2、电力系统中性点运行方式及低压配电系统接地形式。
【讲授内容】
1、工厂供电的意义、要求。
2、工厂供电系统及其电源和负荷的基本知识。
3、电力系统中性点运行方式及低压配电系统接地形式.
4、电力系统的电压与电能质量.
第二章 工厂变配电所及其一次系统
【目的要求】
1、掌握 电力变压器、互感器、高低压一次设备的结构、型号和基本工作原理。
2、熟悉 工厂变电所的主接线。
课程设计工厂供电
一、教学目标
本课程旨在让学生了解和掌握工厂供电的基本原理和应用，包括电力系统的基本概念、电路理论、电动机的工作原理、电力电子技术以及工厂供电系统的运行和管理等方面的知识。通过本课程的学习，学生应能够：
1. 掌握电力系统的基本概念和电路理论，理解电动机的工作原理和电力电子技术的应用。
2. 能够分析和解决工厂供电系统中的实际问题，提高学生的实际操作能力和创新能力。
3. 培养学生的团队合作意识和责任感，使其能够适应未来的职业发展和社会需求。
二、教学内容
本课程的教学内容主要包括以下几个部分：
1. 电力系统的基本概念：包括电力系统的基本组成部分、电压等级、电力线路和变电站等方面的知识。
2. 电路理论：包括电路的基本定律、电路分析方法、电路元件的特性等方面的内容。
3. 电动机的工作原理：包括直流电动机和交流电动机的工作原理、电动机的启动和制动等方面的知识。
4. 电力电子技术：包括电力电子器件的工作原理、电力电子电路的应用和设计等方面的内容。
5. 工厂供电系统的运行和管理：包括工厂供电系统的组成、运行原理、维护和管理等方面的知识。
三、教学方法
为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括：
1. 讲授法：通过教师的讲解，让学生掌握电力系统的基本概念和电路理论，了解电动机的工作原理和电力电子技术的应用。
2. 案例分析法：通过分析工厂供电系统中的实际案例，让学生学会分析和解决实际问题。 3. 实验法：通过实验操作，让学生深入了解电动机的工作原理和电力电子技术的应用，提高学生的实际操作能力。
四、教学资源
为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：
1. 教材：选择一本适合本课程的教材，为学生提供系统的理论知识。
2. 参考书：提供一些相关的参考书，帮助学生深入理解课程内容。
3. 多媒体资料：制作一些多媒体课件和教学视频，生动形象地展示电动机的工作原理和电力电子技术的应用。
