[
产品名称]：轨枕套管专用料
[
特点：以优质尼龙66为基础树脂，经添加多种改性剂共混造粒而成，机械强度好、耐热、耐磨、高刚性、抗拔性能好。用途：铁路专用轨枕套管。
技术要求：
性能
Properties 单位
Units 测试方法
Test methods TEP-DBZ730
密度 Density g/cm GB1033 1.14
拉伸强度 Tensile strength MPa GB1040 ≥55
伸长率 Elongation % GB1040 ≥70
弯曲强度
Flexural strength MPa GB1042 ≥65
弯曲模量
Flexural modulus MPa GB1042 ≥2000
缺口冲击强度
Notched Impact
Strength 20℃ KJ/m GB1043 ≥25
-50℃ KJ/m GB1043 ≥15
硬度 Hardness R GB9342 ≥95
吸水率 Absorptivity % GB1034 ≤1.3
mc浇筑尼龙指标
MC浇铸尼龙是一种具有优异机械性能和热性能的工程塑料，它通过将尼龙单体注入模具内聚合成型来提高尼龙的特性。
以下是MC浇铸尼龙的一些主要指标：
1. 物理机械性能：MC尼龙比普通尼龙具有更好的物理机械性能，包括较高的强度、刚性、韧性和耐磨性。
2. 化学稳定性：MC尼龙具有良好的化学稳定性，吸水率低，尺寸稳定性好。
3. 自熄性：MC尼龙具有自熄性，持续耐热可达100℃，这使得它在高温环境下也能保持稳定的性能。
4. 滑动性能：在高负载下，MC尼龙的滑动性能优异，这对于制造齿轮、轴承等部件非常重要。
5. 连续使用温度：MC尼龙的连续使用温度可达120℃，适用于多种规格和应用场合。
此外，MC尼龙还有不同的改性版本，例如MC901（蓝色）改性尼龙6，它具有更高的韧性和柔性，适合用于齿轮和传动齿轮；PA6+油（绿色）是自润滑尼龙，适用于无法润滑的高负载低速度零件；PA6+二硫化钼（灰黑色）含有二硫化钼粉末，提高了承载能力和耐磨性，广泛用于制造齿轮、轴承等部件。
综上所述，MC浇铸尼龙因其卓越的性能而被广泛应用于机械、造船、汽车等工业部门。在选择MC尼龙时，需要根据具体的应用要求选择合适的类型和规格。
pe与尼龙材质的强度参数
聊起PE（聚乙烯）和尼龙两种材料的强度参数，我们需要考虑到它们的拉伸强度、弯曲强度和冲击强度等方面。
首先，PE的拉伸强度通常在20-40 MPa之间，而尼龙的拉伸强度则在70-80 MPa左右。这表明尼龙在受力时具有更高的抗拉性能。
其次，弯曲强度方面，PE一般在25-40 MPa，而尼龙则在70-80 MPa左右，同样是尼龙的弯曲强度更高。
最后，冲击强度方面，PE通常在50-150 kJ/m²，而尼龙则在50-110 kJ/m²左右。这表明在受到冲击时，PE通常比尼龙具有更好的性能。
需要注意的是，这些参数只是一般性的参考数值，具体数值还会受到材料配方、加工工艺等因素的影响。另外，不同类型的PE和尼龙（比如HDPE、LDPE以及尼龙6和尼龙66等）也会有差异。因此，在具体工程应用中，还需要根据实际情况进行详细的材料选择和设计计算。
总的来说，尼龙在拉伸强度和弯曲强度上通常优于PE，而在冲击强度上略逊于PE。在具体选择时，需要综合考虑材料的各项性能指标以及实际使用条件，才能做出合适的选择。
再生资源网
/
本文摘自再生资源回收-变宝网（）

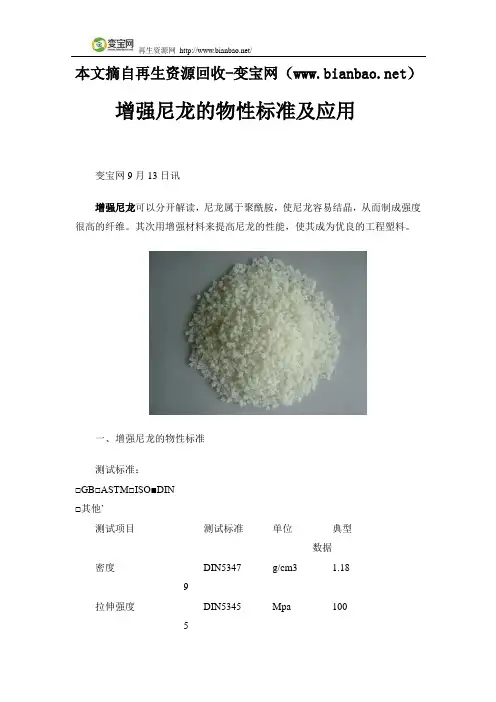

增强尼龙的物性标准及应用
变宝网9月13日讯
增强尼龙可以分开解读，尼龙属于聚酰胺，使尼龙容易结晶，从而制成强度很高的纤维。其次用增强材料来提高尼龙的性能，使其成为优良的工程塑料。
一、增强尼龙的物性标准
测试标准：□GB□ASTM□ISO■DIN□其他`
测试项目 测试标准 单位 典型数据
密度 DIN53479 g/cm3 1.18
拉伸强度 DIN53455 Mpa 100 再生资源网
/
断裂伸长率 DIN53455 % 4
弯曲强度 DIN53452 Mpa 135
弯曲模量 DIN53457 MPa 4800
缺口冲击强度 DIN53453 KJ/m2 5.5
无缺口冲击强度 DIN53453 KJ/m2 35
热变形温度(1.82MPa) DIN53461 ℃ 190
耐候稳定性1000h DIN50014 灰度等级 42465
熔指 DIN53735 g/10min 16
二、增强尼龙的应用
增强尼龙具有优良的耐磨性、耐热性及电性能，机械强度高，能自熄，尺寸稳定性良好，广泛应用于汽车工业产品、纺织产品、泵叶轮和一级精密工程部件。
更多增强尼龙相关资讯关注变宝网查阅。
本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；
变宝网官网网址：/newsDetail350025.html
网上找客户，就上变宝网！免费会员注册，免费发布需求，让属于你的客户主动找你！
尼龙比热容和热导率
尼龙是一种高分子合成材料，广泛应用于工业、农业、医疗、家居等领域。关于尼龙的热性能，可以从以下几个方面进行了解。
一、比热容
比热容是指物质在吸收或释放热量时所需的热量量。尼龙的比热容为1.25-1.28J/g·K，与大多数塑料材料相似，但比热容并不能很好地反映物质的热性能。
二、热导率
热导率是指物质在温度梯度下传递热能的能力。尼龙的热导率大约为0.19-0.24W/m·K，比较低。这意味着尼龙相对较难传导热能，因此在一些高温环境下使用尼龙材料是可行的。
三、热变形温度
热变形温度是指高分子材料在一定荷载作用下开始变形的温度。尼龙的热变形温度在70-220℃之间，因尼龙的不同种类、不同用途而有所不同。热变形温度高的尼龙能够在高温、高压的环境里保持其形态，因此被广泛用于汽车、电气、电子等领域。
四、热稳定性
热稳定性是指材料在高温条件下稳定性的能力。在高温下，尼龙材料容易发生分解和变性，因此在高温条件下使用时，需要采取一些措施，如添加稳定剂、改变加工工艺等。
总之，尼龙的热性能在工业、农业、医疗、家居等领域都有着广泛应用。除了比热容和热导率，还有热变形温度、热稳定性等指标需要关注，以便更好地应用尼龙材料。
