浅谈监理对后浇带质量控制要点
随着高层建筑向大型化和结构功能多样化方向发展，超长结
构、主楼群房式结构或不规则结构不断出现，特别是对地下防水
有要求的建筑物，要求结构不留变形缝，常采用施工后浇缝（即
后浇带）来取代它，对长度较长、面积较大带地下室的高层板式
楼宇等建筑物，以及独立的地下建筑物都根据设计规范要求设置
有沉降或伸缩候浇带。本人结合工程施工监理经验谈谈对后浇带
施工阶段监理对质量控制的要点。
1 事前控制
1.1做好监理人员内部学习和交底工作
依据设计文件以及本工程所涉及的国家、行业和地方性标准
和规范，制定针对性地单位工程监理规划和分部工程监理实施细
则，在监理规划中监理旁站方案须对后浇带混泥土浇筑旁站范
围、内容、程序和方式有针对性描述；在分部工程监理实施细则
中，监理工作的控制要点及目标值和监理工作的方法及措施也应
对后浇带进行针对性编制。以上内容在后浇带工程施工前由总监
理工程师组织全体监理人员进行内部学习和交底。
1.2向施工单位进行专题技术交底
监理在后浇带施工前，应召集施工单位班组长以上人员就后
浇带施工质量控制进行交底，交底主要内容有：后浇带模板支撑、
钢筋处理、两侧接缝收口处理、混凝土浇筑、半成品和成品保护、
防水施工和防渗漏措施等，交底工作完成后应形成书面记录予以
保存归档。
1.3通过设计技术交底消除设计和施工相关疑问
在设计技术交底时，监理应与建设单位、施工单位一起就采
用后浇带存在疑问与设计单位进行探讨，以期选择合适本工程的
施工后浇带接缝形式、后浇带两侧混凝土接缝收口形式、钢筋处
理方式、地下室底板、墙板与两侧混泥土接缝防水做法，同时需
设计明确后浇带宽度、间距、混泥土浇筑时间、养护时间等问题。
1.4审查施工组织设计中是否有对后浇带的施工技术方案进行详
细的针对性地编制
监理应着重审查：①针对本工程采用的后浇带施工工艺编制
的主要技术措施是否具有针对性、是否安全有效；②施工材料是
否合理采用；③施工顺序是否合理；④后浇带施工防渗漏措施是
否科学合理；⑤后浇带两侧混凝土接缝收口形式是否明确；⑥后
浇带半成品和成品保护措施是否可行等。根据 GB50204－2002
《混凝土结构工程施工质量验收规范》4.3.3 条和 7.4.6 条相关
规定，由于施工方式的不同，后浇带模板的拆除及支顶方法也各
有不同，但都应能保证结构的安全和质量。由于后浇带较易出现
安全和质量问题。故施工技术方案应对此作出明确的规定。后浇
带位置应按设计要求留置，后浇带混凝土的浇筑时间、处理方法
等应事先在施工技术方案中确定。施工组织设计经监理审查批准
后，应严格执行。
1.5审查后浇带工程使用材料
监理应重点审查混凝土配合比报告单中掺加微膨胀剂HEA
的含量、其他外加剂掺量是否符合设计要求；选择的后浇带施工
工艺采用的钢板止水带、橡胶止水带或遇水膨胀止水条是否符合
设计文件及施工组织设计要求。对止水带（条）和接缝密封材料，
监理应检查出厂合格证、质量检验报告和进场抽样试验报告，全
部符合要求后才同意使用。
2 事中控制
2.1钢筋控制
监理应检查后浇带内钢筋的规格、形状、尺寸、数量、间距、
搭接长度和接头位置是否符合设计要求和施工规范规定，尤其是
后浇带内钢筋如果断开，则要求绑扎搭接接头面积的百分率不超
过 25%，焊接接头不超过 50%.后浇带内钢筋由于暴露时间较
长，钢筋锈蚀在所难免，故混凝土浇筑前，应要求对钢筋表面颗
粒状或片状老锈进行除锈处理。若有钢筋被踩弯或压弯现象，在
混凝土浇筑前应要求及时进行矫正。
2.2模板支撑体系控制
监理应要求其模板支模架子一次性安装成型，待后浇带混凝土浇
筑好以后再进行拆除，确保板底平整。在后浇带混凝土浇筑前，
在后浇带跨内的梁板两侧结构长期处于悬臂受力状态，因此，监
理要求在施工期间本跨内的模板和支撑不能拆除，否则可能引起
各部分结构的承载能力和稳定问题。这部分模板支撑体系必须待
后浇带混凝土强度达到设计强度后，按由上向下顺序拆除。
2.3两侧接缝收口控制
如采用钢丝网时，制作的单层钢丝网片必须绷紧，并且钢丝
网片与钢筋支架绑扎必须结实、牢固；钢丝网片板与钢丝网片板
之间的接口及下口 50mm 保护层的接口必须封闭，50mm保护
层露口下方遇底板纵向钢筋处可采用将下翻网片剪开；浇筑混凝
土过程中振捣棒宜离钢丝网片应控制在 300mm 左右，避免强振
及贴边振捣，并且严格控制振点间距在 400mm 左右。如采用快
易收口网时，混凝土振捣宜控制在距快易收口网 450mm 左右，
振捣时聚集到混凝土表面的泌水应尽快排除，要保证快易收口网
后面没有空隙产生，也不可让混凝土浆沿网下流；在地下室底板
施工时监理应要求快易收口网的上、下边界距底板上下表面各
50mm，以免快易收口网形成贯穿底板通缝，为渗水提供通道。
2.4混凝土浇筑控制
监理对混凝土浇筑进行全过程旁站监督，并留下记录。在浇
筑后浇带两侧混凝土的过程中，应采取对称浇筑的方法，保证后
浇带模板不会位移；后浇带混凝土浇筑前清理干净后浇带中杂
物，将两侧混凝土的松散石子凿除，表面清洗干净，保持湿润，
并刷水泥浆；后浇带混凝土浇筑时的温度应尽量低于两侧混凝土
浇筑时的温度，且宜选择在温度较低的季节施工；后浇带应在其
两侧混凝土干缩变形基本稳定后施工，一般在两侧混凝土龄期达
到 42d 后再施工，但高层建筑的后浇带应在结构顶板浇筑混凝
土 14d 后进行；为防止混凝土中水泥浆流失，提高混凝土密实
度，从而提高混凝土的抗裂性能，振捣时间应适当延长，待 1~2h
后再抹平压光数遍，减少表面裂缝产生。
2.5防渗漏措施
采用适合工程特点的后浇带接缝形式和其与两侧混凝土接缝
防水做法是做好防渗漏措施的关键，通常应采取企口缝或阶梯
缝，并选择接缝中部设置止水条或止水带的组合做法；如采用钢
板止水片防水，则钢板止水片接头必须为搭接焊接，搭接长度应
≥50mm，焊接必须 4 个方向焊接，焊接中必须饱满，无夹渣、
咬肉、气泡；在内墙、顶棚后浇带接缝处用柔性弹性腻子涂刷两
遍，可避免在结构的沉降及伸缩过程中产生细小裂缝；后浇带需
超前止水时，后浇带部位混凝土应局部加厚，并增设外贴式或中
埋式止水带；后浇带应采用补偿收缩的微膨胀混凝土，强度等级
应提高一级。
2.6半成品保护措施
为了地下室底板后浇带混凝土浇筑之前的清理方便，后浇带
的沟槽向两侧做泛水，并在后浇带排水端头部位砌筑集水井，用
来清理后浇带中的垃圾及积水。两侧集水井应及时抽水，保持后
浇带处于无积水状态，降低钢筋锈蚀程度；为了便于地下室大底
板后浇带内部清理及止水条的安装，需将后浇带处的底板上层钢
筋在适当位置切断，留出人孔，待后浇带封闭时，将切断钢筋焊
接补齐；在两侧混凝土浇筑完毕初凝前，用高压水枪及时清理后
浇带内的浮浆，水枪清理不动的浮浆及时用长钎捣碎，这样即使
有一些松散、松动的积沉物，以后清理起来也比较容易；在后浇
带混凝土未浇筑之前，后浇带的两侧应采用砖砌档墙以及上口采
用木盖板进行全封闭保护，防止混凝土、砂浆结块污染及建筑杂
物大量堆积，防止损坏外贴式止水带，防止工程施工中钢筋污染，
保证钢筋不被踩踏
2.7成品保护措施
混凝土强度达到 1.2N/mm2 前，不得在其上踩踏或进行施工
作业；在后浇带混凝土初凝后，应在 12h 内进行养护，养护期
间应保持混凝土表面湿润，其养护时间不得少于 28d.养护措施
可采取喷洒混凝土养护剂的方法，此法可有效保持混凝土内水份
不蒸发，在不影响后续工序施工的情况下使混凝土得到有效养
护，强度不断增长，且有可能避免表面裂缝的产生。
3事后控制
后浇带施工完成后监理应按照 GB50208－2002《地下防水
工程质量验收规范》进行质量验收，并及时收集整理下列文件和
记录：设计变更文件；原材料出厂合格证、质量检验报告和进场
抽样试验报告；混凝土配合比报告单；混凝土工程施工记录；隐
蔽工程验收记录；监理巡视、旁站记录；监理工程师通知单及回
复单；监理工作联系单；施工音像资料；其他必要的文件和记录。
后浇带施工质量的好坏，直接影响整个建筑物的整体结构质
量和使用功能、经济效益，影响后续工程的施工，所以要认识其
结构的特点，合理的设置后浇带，精心的组织施工，才能确保工
程质量，达到预期效果。

合集下载

“后浇带”施工旁站监理要点

“后浇带”施工旁站监理要点

“后浇带”施工旁站监理方案在现浇整体式钢筋混凝土结构中，只在施工期间保留的临时性变形缝，称为“后浇带”。

该带根据具体条件保留一定时间后，再进行浇筑封闭，后浇成整体结构。

由于结构由后浇带连成整体，因此后浇带施工的质量与结构质量密切相关。

后浇带处往往断面大，钢筋密集，模板支设难度大，特别是杂物垃圾容易落入，清理十分困难，若清理不彻底将会影响结构质量。

为了确保后浇带施工质量，现就设置后浇带的一般规定和后浇带施工期间旁站监理要点叙述如下：一设置后浇带的一般规定1.后浇带间距后浇带间距首先应考虑能有效的削减温度收缩应力，其次考虑与施工缝结合。

通过计算及实践经验调查，在正常施工条件下，后浇带的间距约为20~30 m。

当房屋长度大于40 m时，可在楼面中部设置后浇带2.后浇带保留时间后浇带保留时间当然越长越好，但必须保证项目总工期要求，一般不应少于40天，最宜60天3.后浇带的宽度与构造后浇带的理论宽度，只须1cm已足够保证温度收缩变形，但考虑施工方便，并避免应力集中，一般宽度应在70cm~100cm左右，实践中较多采用100cm。

后浇带处钢筋连续不断，为便于清理凿毛亦可断开钢筋。

后浇带可做成企口式。

无论何种形式，后浇带都必须清理干净。

4.后浇带的填充材料最宜采用浇筑水泥及其他微膨胀水泥，亦可采用普通水泥拌制的混凝土，但要求混凝土比原结构强度等级高C5~C10，长期潮湿养护不少于15天。

后浇带的模板过去都用木模，支模拆模都比较麻烦。

近年来，国内外成功地采用了不必拆除的，以钢筋为骨架制成的钢板网模板。

当地下地上均为现浇结构时，后浇带应贯通地下及地上结构，遇梁断梁，遇墙断墙（钢筋不断），遇板断板。

施工中还应注意拆模后支撑。

墙的后浇带与底板相同，可作企口式。

有防水要求的结构宜作企口式。

后浇带应尽力设在梁或墙中内力较小位置。

二“后浇带”施工期旁站监理要点1.底板后浇带施工旁站监理(1)模板支撑检查底板后浇带目前一般采用钢筋作骨架，铺设3层钢丝网侧模，钢丝网模板作法是10目钢丝网，5目钢丝网和3目钢丝网各一层，绑扎在钢筋骨架上。

后浇带施工工艺手册，监理也要看一看！

后浇带施工工艺手册，监理也要看一看！

后浇带施工工艺手册，监理也要看一看！本工艺手册为后浇带施工工艺手册，共分三部分。

主要包括：地下室底板后浇带、地下室侧墙后浇带、地下室顶板及地上楼板后浇带。

本工艺手册对每项内容均按照施工准备、施工工艺、施工要点、质量检验标准做了介绍。

编制依据GB50204-2015《混凝土结构工程施工质量验收规范》GB50202-2002《建筑地基基础工程施工质量验收规范》GB50666-2011《混凝土结构工程施工规范》GB50164-2011《混凝土质量控制标准》GB50208-2011《地下防水工程质量验收规范》GB50108-2008《地下工程防水技术规范》JGJ3-2010《高层建筑混凝土结构技术规程》JGJ6-2011《高层建筑筏形与箱形基础技术规范》JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ166-2016 建筑施工碗扣式钢管脚手架安全技术规范第一部分地下室底板后浇带施工一、施工准备（一）技术准备1、施工图会审已完成，图纸已审核并盖章确认。

2、编制专项施工方案并进行方案交底、技术交底3、材料质保书留存，复试合格，有：橡胶止水带复试报告，混凝土材质书，钢板止水带合格证，钢筋复试报告等。

（二）机具准备1、机械设备：砂轮切割机，电焊机，空压机，电锤2、主要工具：泵车、混凝土振捣棒、手锤，凿子（三）现场准备1、现场垫层已施工完成并具备上人放线条件。

2、基础降水措施已到位，保证地下水位低于作业面以下。

二、施工工艺（一）工艺流程（二）施工要点三、质量控制要点（一）止水钢板的质量控制要点1、止水钢板表面无油污，无断裂，无明显锈蚀。

2、止水钢板厚度为3mm，宽不小于300mm，弯折30-50cm。

3、止水钢板采用焊接连接，焊缝应严密饱满，无漏焊，严禁焊穿钢板。

4、止水钢板安装应注意迎水面方向，不可反向安装。

5、钢板固定按照短钢筋头20-30cm 一道设置，保证钢板稳固可靠，短钢筋头设置在钢板正中位置。

监理对后浇带施工的质量控制

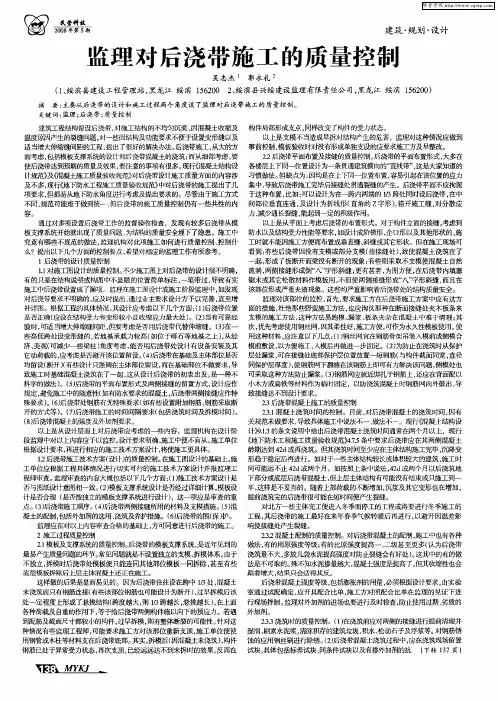

监理对后浇带施工的质量控制

摘 要： 主要从后 浇带的设计和施工过程 两个 角度谈 了监理对后浇 带施工的质量控制。 关键词： 监理 ； 后浇带； 质量控制 建筑工程结构留设后浇带， 对施工结构的不均匀沉奖、 因混凝土收缩及 温度原因产生的裂缝问题， 对一些因结构及功能要求不便于设置变形缝以 及 适当增大伸缩缝间距的工程 ， 提出了 很好的解决办法。 后浇带施工， 从大的方 面考虑 ， 包括模板支撑系统的没计和后浇带混凝土的浇筑； 而从细部考虑， 要 使后浇带达到预期的质量及效果 ， 要注意的 事项有很多。 现行《 混凝土结构设 计规范》 混凝士施工质量验收规范》 及《 对后浇带 十 施工质量方面的内容涉 及不多 ， 现行 下防水工程施工质量验收规范》 对后浇带的施工提出了几 中 项要求， 但都是从地下防水角度进行考虑及提出要求的。尽管由于施工方式 不同， 规范可能难于做到统一， 但后浇带的施工质量控制仍有一些共性的内 容。 通过对多项设置后浇带工作的监督验收检查 ，发现有较多后浇带从模 板支撑系统开始就出现了 质量问题 ， 为结构的质量安全埋下了隐患。施工中 究竟有哪些不规范的做法， 监理机构对此项施工如何进行质量控制、 控制什 么？提出以下几个方面的控制要点 ， 希望埘相应的监理工怍有所参考。 ｌ后浇带的 十 质量控制 １ 对施工图设计的质量控制。 ． １ 不少施工图上对后浇带的设计很不明确， 有的只是在结构说明或构图中不显眼的位置简单标注 ， 一笔带过 ， 导致有实 施工中后浇带没置成了漏项。监理在施工图 十 或施工阶段监理中， 如发现 对后浇带要求不明确的， 应及时提出， 通 业 主要求￣＇ Ｗ予以完善 ， ｉ Ｉ － 直至增 补详图。根据工程的具体情况， 殳汁应考虑以下几个方面：１后浇带位置 其｛ （） 构件局部形成克 ， 同样改变了构件的受力状态。 以上是支模 不当 造成早拆对结构产生的危害，监理对这种情况应做 到 事前控制 ， 模板验收时对没有形成单独支设的应要求施工方及早整改。 ２ ２后浇带平面布置及接缝 的质量控制。 后浇带的平面布置形式 ， 大多在 各楼层上下 同—位置设计为一条贯通建筑横向的“ 直线带”这是大家知道的 ， 习惯做法。 但缺点为 ： 因均是在上下同—位置布置， 容易引起在 应置的应力 集中， 导致后浇带施工完毕后接缝处贯通裂缝的产生 。 后浇带平面不应拘泥 于这种布置， 比如： 可以设计为在一跨内两端的 ｌ 跨处同时设后浇带 ， 中 在 间部位垂直连通 ， 及设计为折线形（ 直角的 ｚ 字形 ） ， 错开施工缝 ， 对分散应 力， 减少通长裂缝， 能起到一定的积极作用。 以上是从平面上考虑后浇带的布置形式。 对于构件立面的接缝 ， 考虑到 防水以及结构受力性能等要求， 如 十 成阶梯形、 企口形以及其他形状的， 施 工时就不能因施工方便而布置成垂直缝、 斜缝或其它形状。但在施工现场可 看到： 有些后浇带因没有支模或部分支模（ 指接缝处）致使混凝土浇筑在 了 ， 起， 形成了板断开而梁没有断开的现象 ； 有些则采取不支模使混凝土 自 然 流淌 ， 两侧接缝形成倒“ ” 八 字形斜缝 ； 更有甚者 ， 图方便 ， 为 在后浇带内填塞 锯末或其它松散材料作模板用， 不但使两侧接缝形成“ 字形斜缝 ， 八” 而且在 该部位形成严重夹渣现象。这些均严重影响着后浇带处的结构质量安全。 监理对该部位的监控， ， 首先 要求施工方在后浇带施工方案中应有这方 面的措施 ， 杜绝那些野蛮施工方法 ， 也应淘汰那种在断面接缝处夹木板条来
后浇带工程施工监理要点

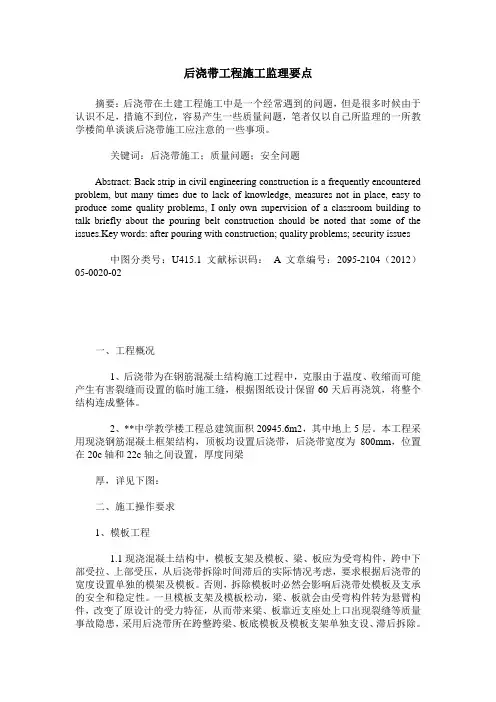

后浇带工程施工监理要点

后浇带工程施工监理要点摘要：后浇带在土建工程施工中是一个经常遇到的问题，但是很多时候由于认识不足，措施不到位，容易产生一些质量问题，笔者仅以自己所监理的一所教学楼简单谈谈后浇带施工应注意的一些事项。

关键词：后浇带施工；质量问题；安全问题Abstract: Back strip in civil engineering construction is a frequently encountered problem, but many times due to lack of knowledge, measures not in place, easy to produce some quality problems, I only own supervision of a classroom building to talk briefly about the pouring belt construction should be noted that some of the issues.Key words: after pouring with construction; quality problems; security issues 中图分类号：U415.1文献标识码： A 文章编号：2095-2104（2012）05-0020-02一、工程概况1、后浇带为在钢筋混凝土结构施工过程中，克服由于温度、收缩而可能产生有害裂缝而设置的临时施工缝，根据图纸设计保留60天后再浇筑，将整个结构连成整体。

2、**中学教学楼工程总建筑面积20945.6m2，其中地上5层。

本工程采用现浇钢筋混凝土框架结构，顶板均设置后浇带，后浇带宽度为800mm，位置在20c轴和22c轴之间设置，厚度同梁厚，详见下图：二、施工操作要求1、模板工程1.1现浇混凝土结构中，模板支架及模板、梁、板应为受弯构件，跨中下部受拉、上部受压，从后浇带拆除时间滞后的实际情况考虑，要求根据后浇带的宽度设置单独的模架及模板。
