动静密封点检查情况

密封点分类和统计范围①动密封：各种机电设备（包括机床）连续运动（旋转和往复）的两个偶合件之间的密封，属于动密封。

如压缩机轴、泵轴、各种釜类旋转轴等均属动密封。

②静密封：设备及其附属管线和附件，在运行过程中，两个没有相对运动的偶合件之间的密封属于静密封。

如设备管线上的法兰、各种阀门、丝堵、活接头、机泵设备上的油标，附属管线、电气设备的变压器、油开关、电缆头，均属静密封。

B.3 密封点计算方法①动密封点计算方法：一对连续运动（旋转或往复）的两个偶合件之间的密封算一个动密封点。

②静密封点的计算方法：一静密封结合处，算一个静密封点。

如一对法兰，不论规格大小，均算一个密封点；一个阀门一般算四个密封点，如阀门后有丝堵或阀门后紧接放空，则应多算一个点；一个丝扣活接头，算三个密封点；特别部位，如连接法兰的螺栓孔与设备内部是连通的除了接合面算一个密封点外，有几个螺栓孔应加几个密封点。

③泄漏点的计算方法：有一处泄漏，就算一个漏点，不论是密封点或因焊缝裂纹、砂眼、腐蚀以及其它原因造成的泄漏均做泄漏点统计。

B.4 泄漏率计算动密封点泄漏率＝动密封泄漏点数/ 动密封点总数X1000‰。

静密封点泄漏率＝静密封泄露点数/ 静密封点总数X1000‰，要求：动密封点泄漏率应≤2‰。

静密封点泄漏率应≤0.5‰B.5 常见零部件静密封点数及统计方法密封点名称数名称密封点数法兰截止阀 4 电器变压器有一个接合面算一个密封点法兰球阀 4 视镜灯有一个接合面算一个密封点丝口闸阀 4 照明灯有一个接合面算一个密封点丝口球阀 3 油标 1碟阀 3 电缆头有一处算一个密封点节流阀 4 防爆开关 2隔膜阀 4 防爆按钮 4闸阀 4 仪表盘有一个接合面算一个密封点止回阀 3 活节头 3安全阀 4 丝口连接有一处连接算一个密封点减压阀 4 防爆电机 5钟形浮子疏水阀 3 热力式疏水阀 4普通电机 4备注：未列入表内的设备的密封点则按每一个接合面算一个密封点，管道上的法兰每对法兰算一个密封点，具体细节尊照本厂密封管理规定执行。

动静密封点 Prepared on 22 November 2020
密封点分类和统计范围①动密封：各种机电设备（包括机床）连续运动（旋转和往复）的两个偶合件之间的密封，属于动密封。

如压缩机轴、泵轴、各种釜类旋转轴等均属动密封。

②静密封：设备及其附属管线和附件，在运行过程中，两个没有相对运动的偶合件之间的密封属于静密封。

如设备管线上的法兰、各种阀门、丝堵、活接头、机泵设备上的油标，附属管线、电气设备的变压器、油开关、电缆头，均属静密封。

密封点计算方法①动密封点计算方法：一对连续运动（旋转或往复）的两个偶合件之间的密封算一个动密封点。

②静密封点的计算方法：一静密封结合处，算一个静密封点。

如一对法兰，不论规格大小，均算一个密封点；一个阀门一般算四个密封点，如阀门后有丝堵或阀门后紧接放空，则应多算一个点；一个丝扣活接头，算三个密封点；特别部位，如连接法兰的螺栓孔与设备内部是连通的除了接合面算一个密封点外，有几个螺栓孔应加几个密封点。

③泄漏点的计算方法：有一处泄漏，就算一个漏点，不论是密封点或因焊缝裂纹、砂眼、腐蚀以及其它原因造成的泄漏均做泄漏点统计。

泄漏率计算:动密封点泄漏率＝动密封泄漏点数/动密封点总数X1000‰。

静密封点泄漏率＝静密封泄露点数/静密封点总数X1000‰,要求：动密封点泄漏率应≤2‰。

静密封点泄漏率应≤‰。

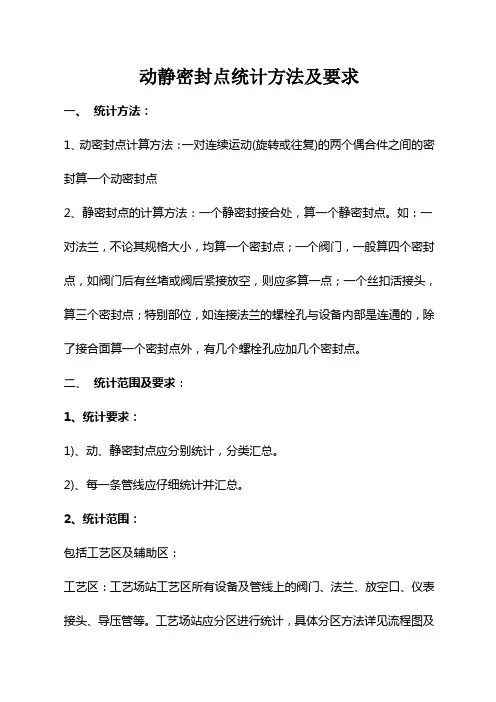

动静密封点统计方法及要求
一、统计方法：
1、动密封点计算方法：一对连续运动(旋转或往复)的两个偶合件之间的密封算一个动密封点
2、静密封点的计算方法：一个静密封接合处，算一个静密封点。

如：一对法兰，不论其规格大小，均算一个密封点；一个阀门，一般算四个密封点，如阀门后有丝堵或阀后紧接放空，则应多算一点；一个丝扣活接头，算三个密封点；特别部位，如连接法兰的螺栓孔与设备内部是连通的，除了接合面算一个密封点外，有几个螺栓孔应加几个密封点。

二、统计范围及要求：
1、统计要求：
1)、动、静密封点应分别统计，分类汇总。

2)、每一条管线应仔细统计并汇总。

2、统计范围：
包括工艺区及辅助区：
工艺区：工艺场站工艺区所有设备及管线上的阀门、法兰、放空口、仪表接头、导压管等。

工艺场站应分区进行统计，具体分区方法详见流程图及统计说明。

辅助区：设备本体、管线应分别统计，管线按介质不同分类统计。

1)、发电机本体、附属天然气管线阀门及附件。

2)、锅炉本体、供气管道、热水、回水管道(统计至办公及宿舍前的最后一道阀门)
3)、机泵本体、水塔、供水管道阀门及附件(统计至办公及宿舍前的最后一道阀门)
3、统计说明：
1)、设备密封点统计：包括设备本体、设备本体上的就地放空口、与设备相连的法兰、仪表接头、设备本体上的管线预留口、注水口等。

2)、管线按走向及用途不同分别统计，如：分离器-1进口管线，或：计量-1支路管线等。

并将动静密封点统计数据在流程图上分别进行标注。

3)、放空管线按低压和中压分别统计，分别在总管上进行汇总、标注。

4)、排污管线分别统计后在总管上汇总标注。

xx公司动静密封管理制度第一篇：xx公司动静密封管理制度XX公司动静密封管理制度总则为了使装置经常处于正常的无泄漏状态，防止污染，降低能耗和保护职工身心健康，特制定本制度。

2密封专业管理职责2.1、公司设备副总经理职责2.1.1、审批公司动、静密封的管理制度，并检查制度的执行情况。

2.2、公司设备副总工程师职责2.2.1 负责协助公司设备副总经理做好动、静密封的管理工作。

2.3、机动处职责2.3.1 制定（修订）公司的动、静密封管理制度。

2.3.2 负责对各分厂动、静密封的管理情况进行检查、考核。

2.3.3 积极推广先进的带压堵漏技术，推广应用密封新材料、新技术。

2.4、分厂设备副厂长职责2.4.1 负责本厂动、静密封的管理工作。

2.4.2 审定本厂动、静密封管理细则，组织实施公司动、静密封管理制度和本厂的管理细则。

2.5．分厂设备副总工程师职责2.5.1 负责协助设备副厂长做好本厂动、静密封的管理工作。

2.6 分厂机动科职责2.6.1 组织贯彻执行公司动、静密封管理制度，结合本厂具体情况编制（修订）本厂的密封管理细则。

2.6.2 配备专（兼）职人员负责本厂的动、静密封管理工作。

2.6.3 对各车间动、静密封管理进行检查考核，并做好检查记录。

2.6.4 负责编制攻关计划，研究和推广应用密封新技术、新材料。

2.6.5 负责监督检查和组织车间的日常消漏和带压堵漏工作。

2.6.6 做好单项密封经验的总结和密封工作的年度总结工作2.7 生产车间职责2.7.1 车间设备主任对动、静密封的管理工作负责。

2.7.2 组织建立密封技术档案。

2.7.3 组织日常密封问题的处理，对需要系统停车处理的关键密封问题提出措施，列入检修计划进行处理；对需要带压堵漏的漏点联系机动科安排、并配合施工单位进行堵漏。

3动、静密封区域划分负责制和密封点统计范围3.1区域划分负责制：3.1.1、动力管网（一、二次水，上下水，消防水，冷凝液，高、中低压蒸汽管路）至用户第一个伐门（包括第一阀门）为界，由输送供应单位（动力、仪表、水汽车间）负责；3.1.2、仪表及仪表的工艺管路、风管、加热伴管，由仪表车间负责；3.1.3、电气系统的变压器、油开关、电缆头，各车间电动机等电气设备，由电气设备的主管单位负责；3.1.4、炼油化工工艺管路及其保温伴热管至用户界区内第一个阀门的第一道法兰为界（不包括阀门），由输送供应单位负责；3.1.5、各车间、岗位所属设备及管路由所属单位负责。
